今天給大家介紹下靜態vlan劃分、vlan Trunk的配置以及端口聚合，vlan是什么呢?其實vlan就是(Virtual Local Area Network)也就是"虛擬局域網"的意思 是用來分割廣播域的，VLAN技術更加靈活，具有以下優點: 網絡設備的移動、添加和修改的管理開銷減少;可以控制廣播活動;可提高網絡的安全性。

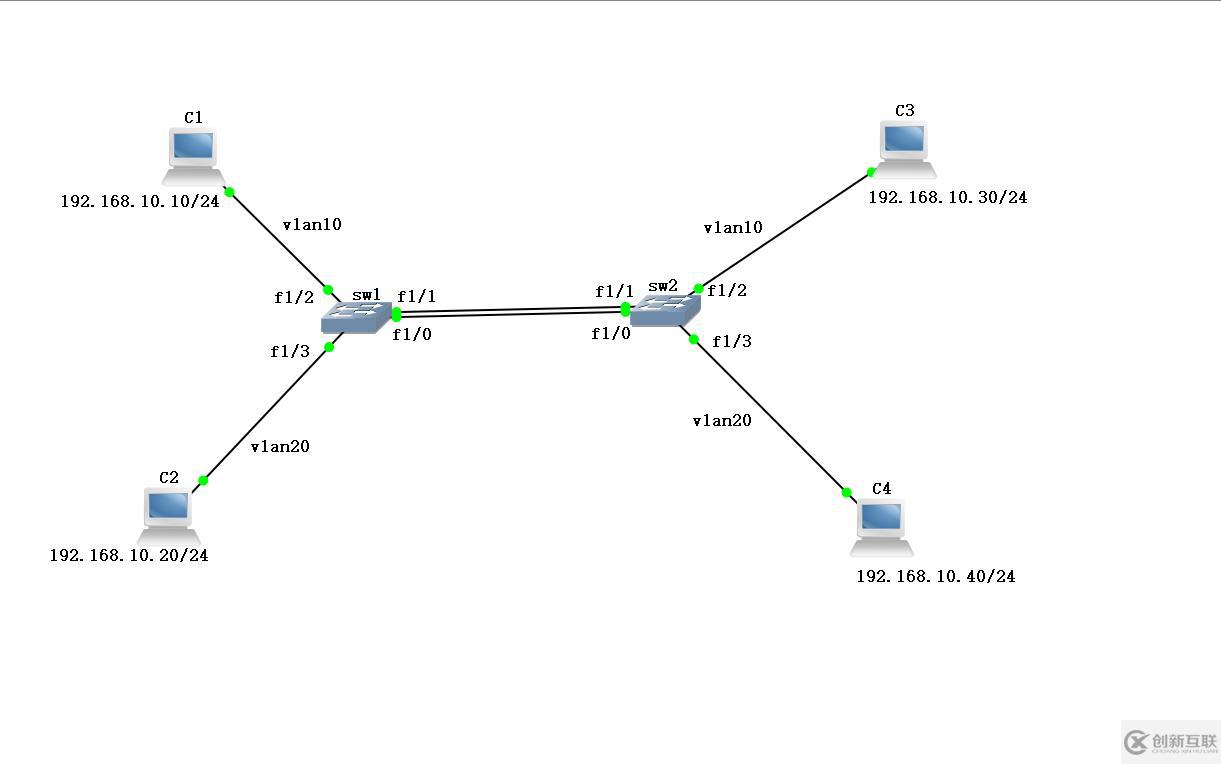

下面就用GNS3模擬拓撲圖為大家詳細介紹下vlan劃分的具體方法，首先在GNS3上創建如下圖的拓撲圖

然后我們使用SecureCRT進行遠程連接

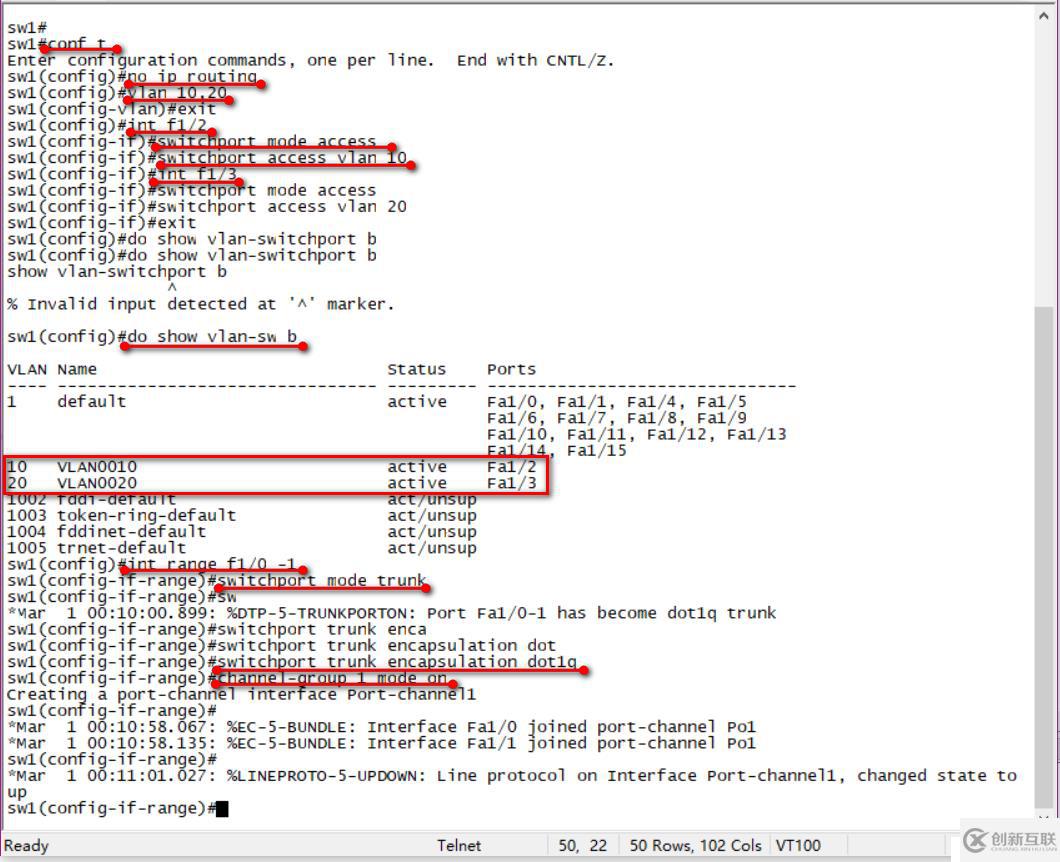

這里是sw1的配置過程圖解，然后為大家介紹下圖中標下劃線的命令是什么意思
conf t 進入全局配置模式
no ip routing 關閉路由功能
vlan 10，20 創建10和20兩個vlan
int f1/2 進入f1/2的接口模式
switchport mode access 設置二層接口模式
switchport access vlan 10 把f1/2這個接口設置加入vlan10
do show vlan-sw b 查看當前vlan劃分狀態
int range f1/0 -1 進入多端口模式
switchport mode trunk 定義接口類型為trunk
switchport trunk encapsulation dot1q 定義封裝類型為dot1q
channel-group 1 mode on 開啟以太網通道

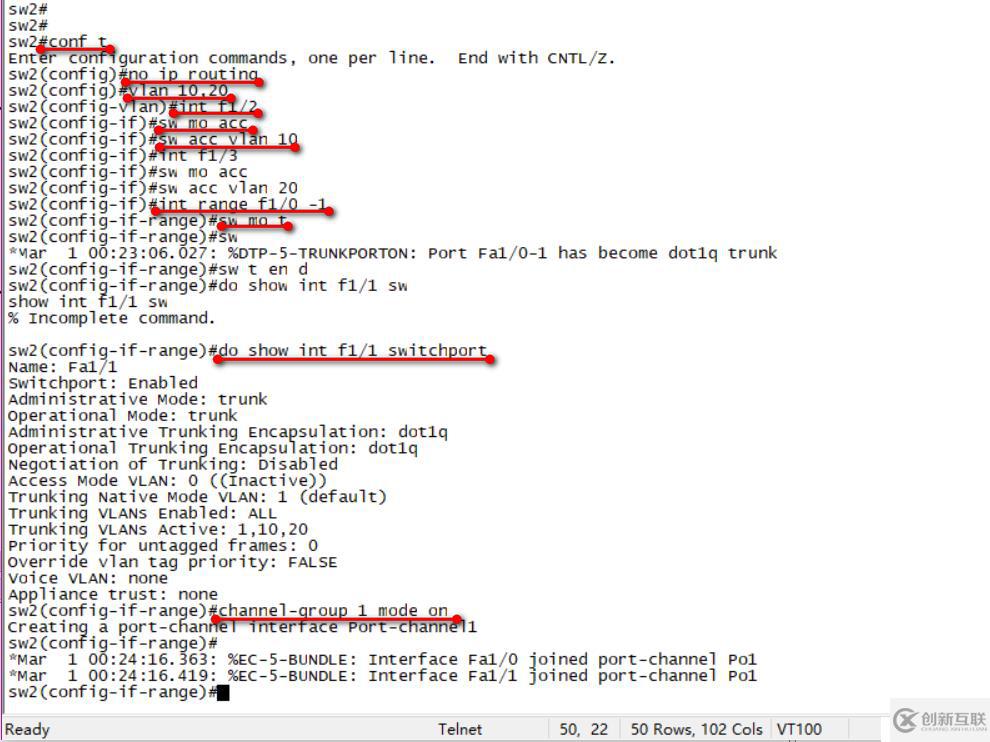

上圖為sw2的配置過程，同樣的給大家介紹下命令的意思（其實和上面都是一樣）
conf t 進入全局配置模式
no ip routing 關閉路由功能
vlan 10，20 創建10和20兩個vlan
int f1/2 進入f1/2的接口模式
switchport mode access 設置二層接口模式
switchport access vlan 10 把f1/2這個接口設置加入vlan10
do show vlan-sw b 查看當前vlan劃分狀態
int range f1/0 -1 進入多端口模式
switchport mode trunk 定義接口類型為trunk
switchport trunk encapsulation dot1q 定義封裝類型為dot1q
channel-group 1 mode on 開啟以太網通道
（注：因為sw1配置注解那里已經介紹過每個命令的意思，所以sw2配置時我使用的是簡寫）

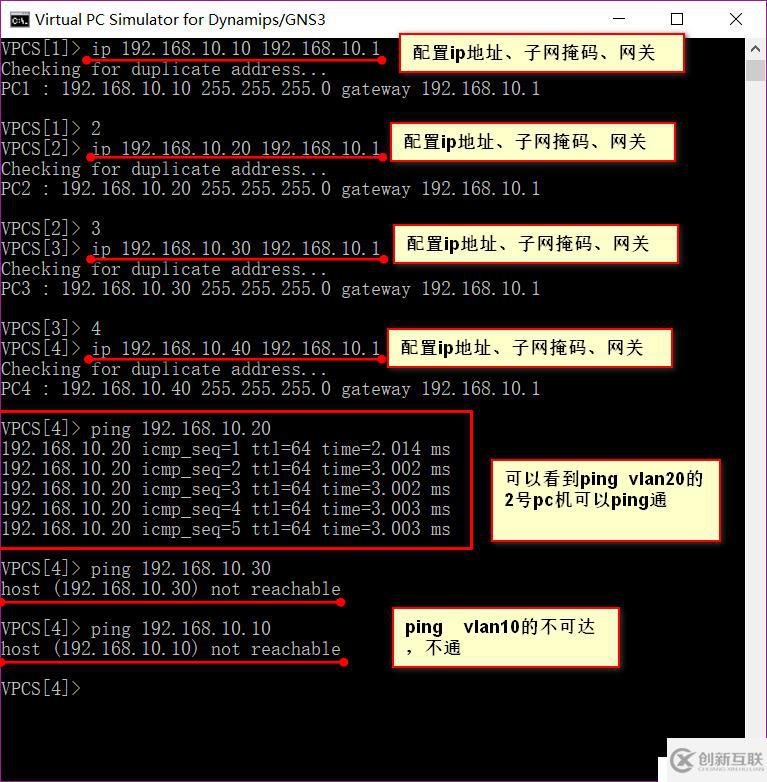

最后如上圖使用GNS3的vpcs配置四臺pc機IP地址，然后使用pc4進行ping接實驗，我們用pc4 ping接在同一個vlan20的pc2主機時，可以ping通 但是ping接處在不同vlan 的pc1、pc3時就不可到達，表示ping不通

成都創新互聯公司專注于企業網絡營銷推廣、網站重做改版、扶綏網站定制設計、自適應品牌網站建設、H5網站設計、購物商城網站建設、集團公司官網建設、外貿營銷網站建設、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為扶綏等各大城市提供網站開發制作服務。

以上就是vlan劃分的實驗過程了，望大家多多點評！??！
