1.使用自帶的vpc連接交換機實現互聯互通。
打開GNS3軟件，拖出一臺路由器：

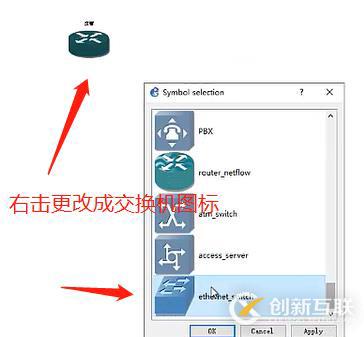

右擊更改名稱，更改成交換機的圖標：

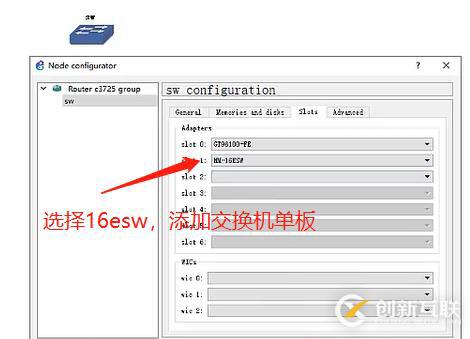

右擊打開configure，添加交換機的業務單板：

唐縣網站建設公司創新互聯公司,唐縣網站設計制作，有大型網站制作公司豐富經驗。已為唐縣數千家提供企業網站建設服務。企業網站搭建\外貿網站制作要多少錢，請找那個售后服務好的唐縣做網站的公司定做！

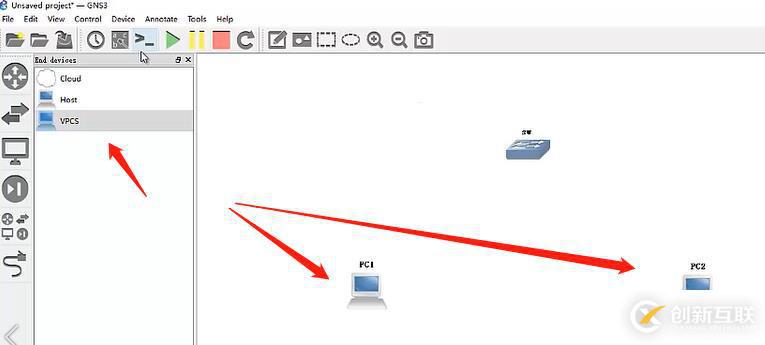

另外添加兩臺pc機進來：

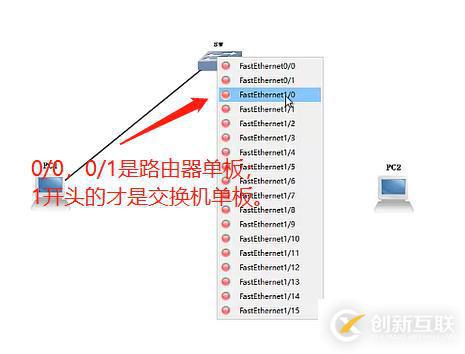

用console線將三者連接起來，注意PC1端口選擇vmnet1，PC2端口選擇的是vmnet2；交換機1開頭的才是交換機端口，不要連錯：

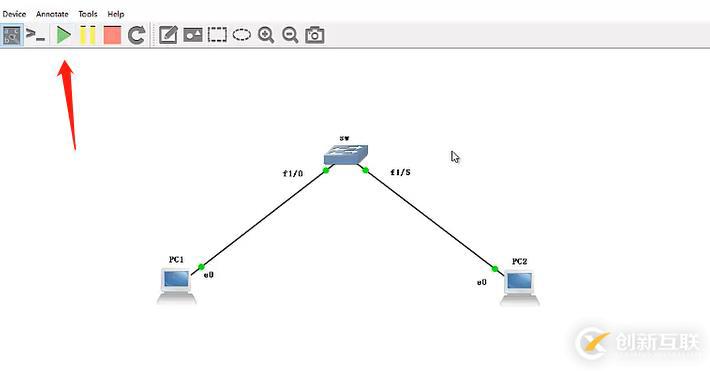

開始運行：

在CRT當中進入全局模式，輸入no ip routing回車，清除路由功能：

給pci配置ip 192.168.8.8 255.255.255.0：

給pc2配置ip 192.168.8.10 255.255.255.0，在pc1中發起連接pc2的命令，發現兩臺pc實現了數據的互聯互通:

2.配合使用vmware連接GNS3中的交換機實現互聯互通。

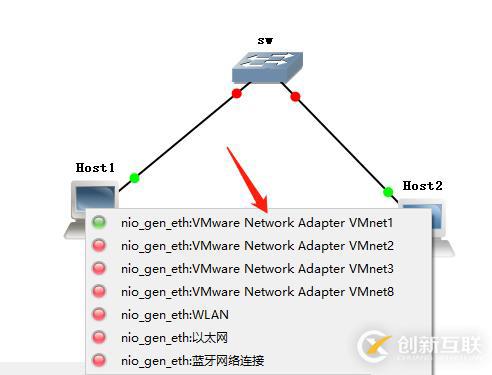

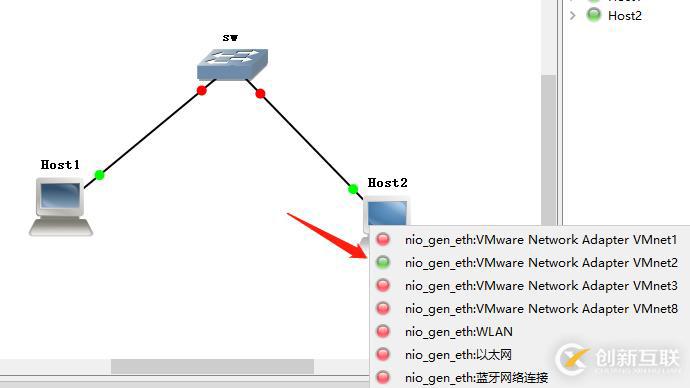

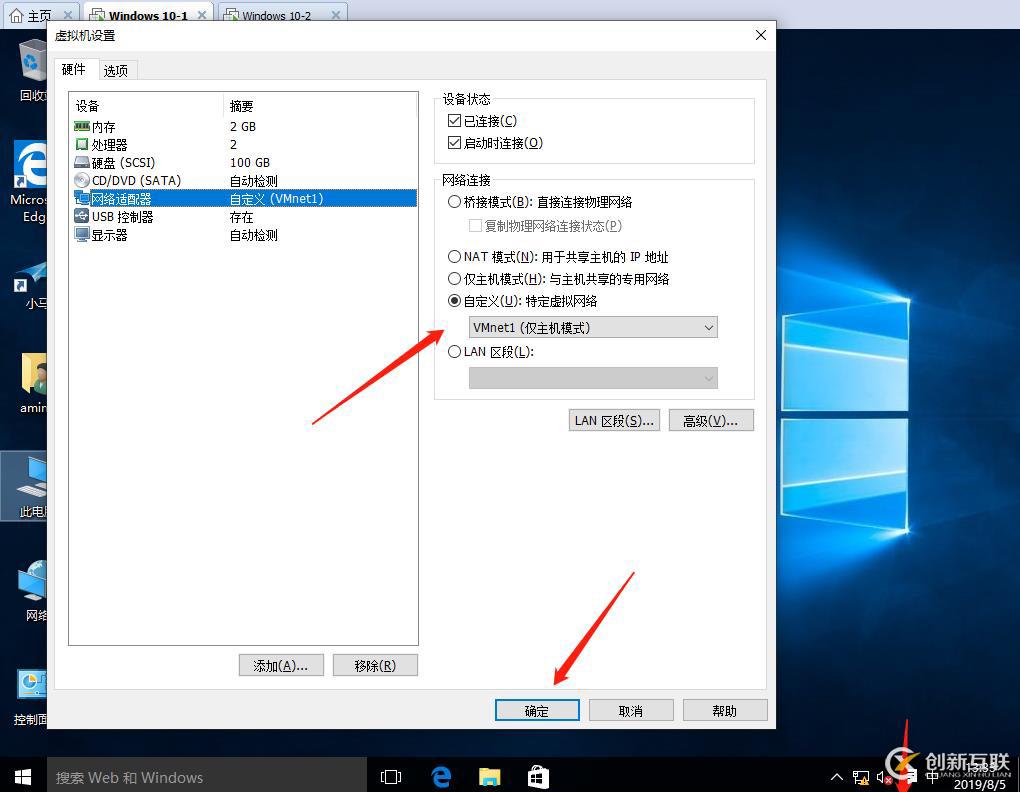

首先將虛擬機1網絡適配器設置成vmnet1（僅與主機相連）；將虛擬機2網絡適配器設置成vmnet2（僅與主機相連）；然后在GNS3中把交換機，兩臺host機逐個連接起來（host1要選擇vmnet1端口，host2要選擇vmnet2端口）：

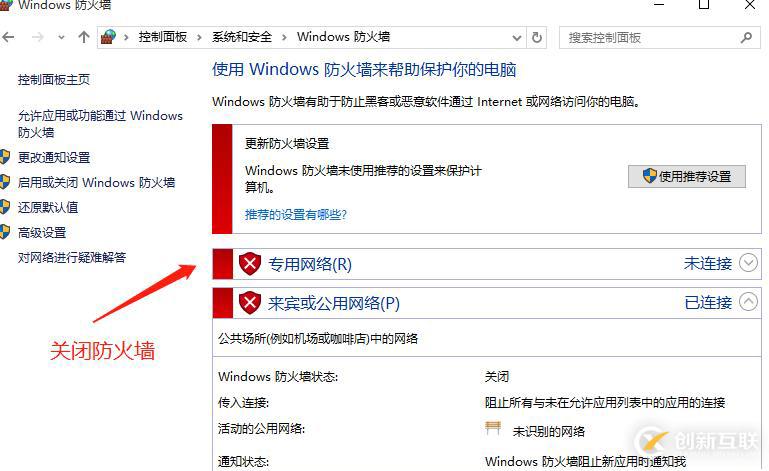

給虛擬機1設置ip為192.168.8.8；給虛擬機2設置ip為192.168.8.10；同時關閉兩個系統的防火墻，以免數據傳輸接收出現中斷：

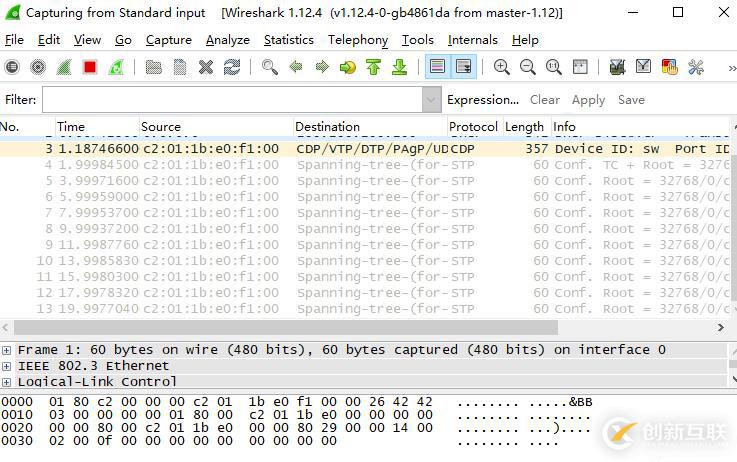

然后點擊運行capture，進行數據抓包：

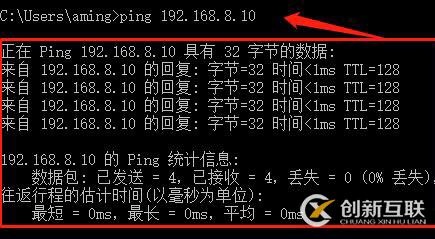

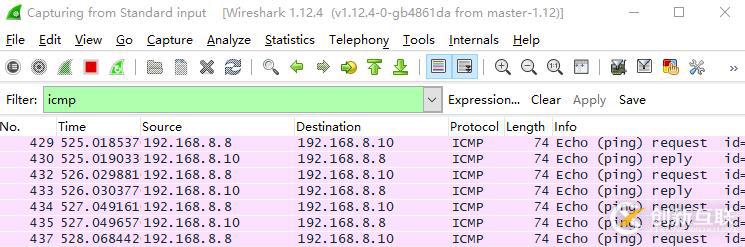

在虛擬機1的命令框中連接192.168.8.10的主機，顯示抓包成功，兩臺系統能互聯互通：
