spi總線注意事項和linux下使用實戰

spi一般是4線（CS、MISO、MOSI、SCK）或者3線（MISO和MOSI線合并），當然這里忽略了設備芯片的電源、地等其他線。
一條spi總線上只有一個master，slave根據片選情況可以有多個，但同一時間只能有一個工作。通過片選cs信號來區分。
這里只關心spi總線的外設，所以不用像spi host controller驅動及內核spi_bus_type那樣關心很多spi的細節。
具體協議參見《SPI_motorola_specification.pdf》

在定海等地區，都構建了全面的區域性戰略布局，加強發展的系統性、市場前瞻性、產品創新能力，以專注、極致的服務理念，為客戶提供網站制作、成都網站建設 網站設計制作專業公司,公司網站建設,企業網站建設,品牌網站建設,成都營銷網站建設,成都外貿網站建設公司,定海網站建設費用合理。

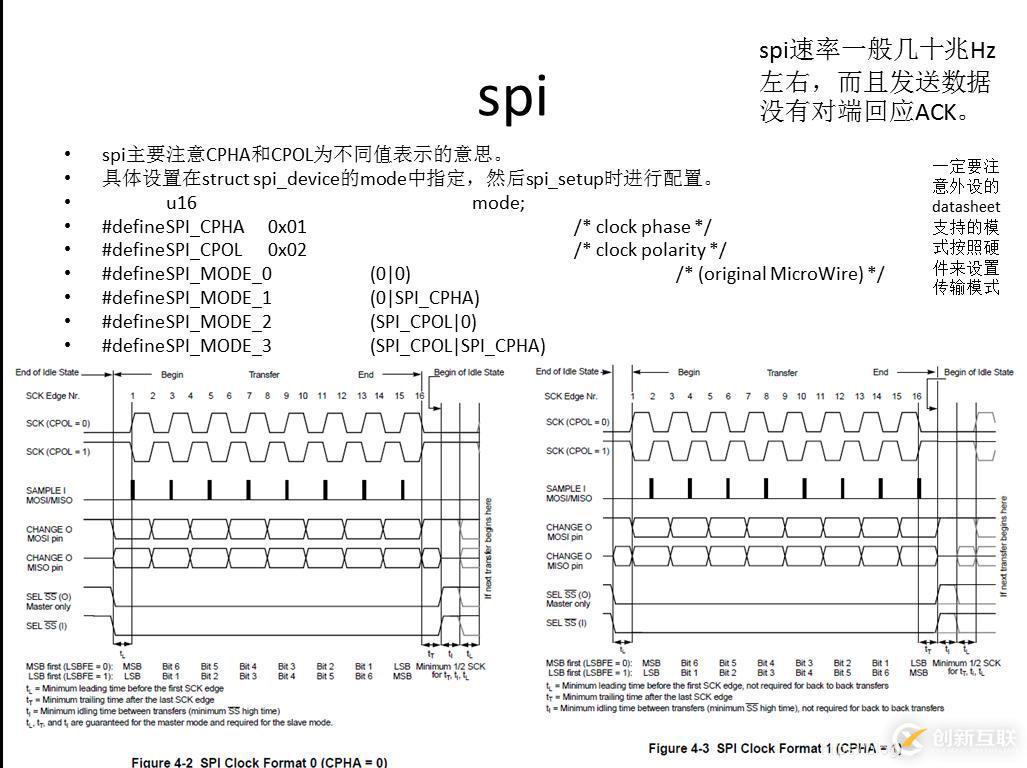

注意圖中CPHA和CPOL表示什么意思，決定了是哪個沿采樣。
需要注意linux對應的mode。

一般外設驅動涉及的內核提供的spi api有：
具體參見include/linux/spi/spi.h
spi_register_driver()、spi_unregister_driver()
struct spi_driver
spi_write()、spi_read()、spi_write_then_read()、spi_sync()、spi_async()、spi_setup()。
struct spi_device
struct spi_message、 spi_message_init()、 spi_message_add_tail()

arm device tree之前的board方式時，spi設備需要你調用spi_register_board_info()來注冊。現在的arm device tree，由spi的bus host controller驅動根據你在device tree的spi controller節點中加入的子節點來生成相應的spi設備（通過spi_register_master()調用of_register_spi_devices()進而調用spi_alloc_device()、 spi_add_device ()進行），并注冊進相應的spi總線號上（這樣struct spi_device和struct spi_master的父子關系就確定了）。

隨便搜索其中一個spi函數，即可在驅動中找到很多spi的設備驅動例子。

具體請參考我的免費的linux各種驅動開發課程如下：
https://edu.51cto.com/course/17138.html

另外我的相關培訓視頻請看：
歡迎觀看我發布的各個課程： https://edu.51cto.com/lecturer/8896847.html
