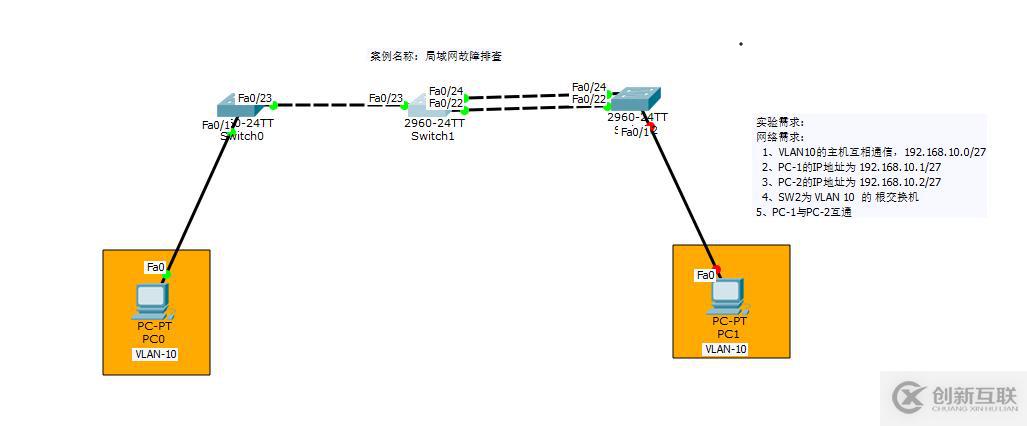

首先遇到局域網鏈路故障從外部設備進行排錯：
PC機——>線路——>交換機
進入PC機界面

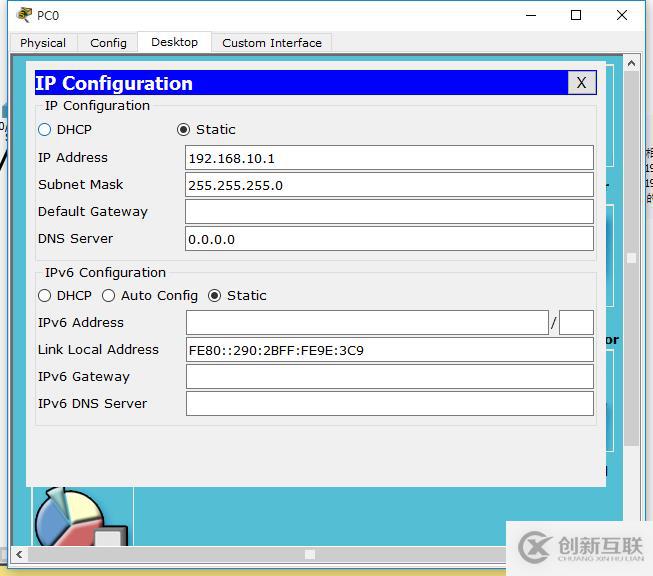

PC0

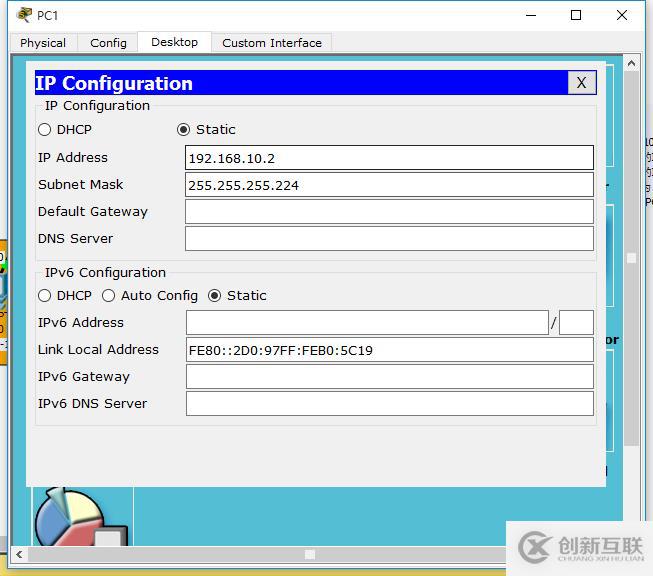

PC1

經過檢查發現子網劃分不對：改為相同子網網段。
子網掩碼都改為：255.255.255.0

下面開始檢查交換機
switch0

在用戶界面查看當前運行配置：

SW1#show running-config

spanning-tree mode pvst
!
interface FastEthernet0/1
!
interface FastEthernet0/23
 switchport trunk allowed vlan 1-9,11-1005
 switchport mode trunk
!

經總結以上配置得出以下信息：
連接計算機的1口未配置vlan 10 access 模式
23端口未允許vlan10通過

經過配置：
interface FastEthernet0/1
 switchport access vlan 10
 switchport mode access

interface FastEthernet0/23
 switchport mode trunk

繼續查看下一個
switch 1

spanning-tree mode rapid-pvst
!
interface FastEthernet0/22
 channel-protocol lacp
 channel-group 1 mode passive
!
interface FastEthernet0/23
 switchport trunk allowed vlan 1-9,11-1005
!
interface FastEthernet0/24
 channel-protocol lacp
 channel-group 1 mode passive

interface Port-channel 1
 spanning-tree guard root

經總結以上配置得出以下信息：
生成樹模式為pvst
連接 switch 0 的23端口trunk模式不讓 vlan 10通過
端口22/24運行聚合鏈路模式 lacp 端口模式為被動
接口端口通道1 生成樹根保護
此交換機配置根保護，題目要求 switch 2 作為根交換機

為了不做重復性工作我決定先對switch 2 進行查看再做配置

switch 2

spanning-tree mode pvst
spanning-tree vlan 10 priority 0
!
interface FastEthernet0/1
 shutdown

interface FastEthernet0/22
channel-protocol pagp
 channel-group 2 mode auto
 switchport mode trunk

interface FastEthernet0/24
channel-protocol pagp
 channel-group 2 mode auto
 switchport mode trunk

interface Port-channel 2
 switchport mode trunk

經總結以上配置得出以下信息：
沒有VLAN 10
生成樹模式 PVST
vlan 10 的優先級為 0 （數越小優先級越高）
連接PC端口1被關閉
22/24端口配置為聚合鏈路PAGP（思科專有）模式
通道組 2 自動模式 開啟 trunk 模式
接口端口通道2設置為trunk 模式

經對比switch 1 和 switch 2 得出以下問題：
一、22/24聚合鏈路模式不同導致數據無法正常傳輸；
二、要求switch3作為根交換機但是switch2設置了根保護

下面開始配置：
首先：
一、將switch3的端口1打開
二、將switch2的根保護關閉
三、通道組設置為同通道組，同時改為一組
四、將聚合鏈路都設置為trunk并開啟

更改后配置：
switch 1
spanning-tree mode pvst
!
interface FastEthernet0/22
 channel-protocol lacp
 channel-group 1 mode active
 switchport mode trunk
!
interface FastEthernet0/23
!
interface FastEthernet0/24
 channel-protocol lacp
 channel-group 1 mode active
 switchport mode trunk
!

interface Port-channel 1
 switchport mode trunk
!

switch3
spanning-tree mode pvst
spanning-tree vlan 10 priority 0
!
interface FastEthernet0/1
 switchport access vlan 10
 switchport mode access

interface FastEthernet0/22
 channel-protocol lacp
 channel-group 1 mode active
 switchport mode trunk
!
interface FastEthernet0/23
!
interface FastEthernet0/24
 channel-protocol lacp
 channel-group 1 mode active
 switchport mode trunk

interface Port-channel 1
 switchport mode trunk

========================================================================
連接測試：

根測試
switch3
SW3#show spanning-tree
VLAN0010
 Spanning tree enabled protocol ieee
 Root ID   Priority   10
            Address    0009.7C27.2B0A
            This bridge is the root
            Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

 Bridge ID Priority   10 (priority 0 sys-id-ext 10)
            Address    0009.7C27.2B0A
            Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
            Aging Time 20

Interface       Role Sts Cost     Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1           Desg FWD 19       128.1   P2p
Fa0/24          Desg FWD 19       128.24  P2p
Fa0/22          Desg FWD 19       128.22  P2p
Po1             Desg FWD 9        128.28  Shr

顯示這個交換機是根（switch3）
完成。
