創新互聯編者按：切圖是初級設計師最重要的能力，網上一直沒有全面系統的教程，這篇好文從零開始教你學會切圖方法，附上切圖神器，絕對值得收藏。

考拉快跑：移動UI設計切圖是UI設計師最重要的設計輸出物，切圖資源輸出是否規范直接影響到工程師對設計效果的還原度。

設計師的切圖輸出物是是體現一個設計師專業水準的重要標準，同時也是設計師表達自己對設計態度的最有力的語言。合適、精準的切圖可以大限度的還原設計圖，起到事半功倍的效果。

如何輸出具有全局把控和細節專注的高段位切圖，應該是所有設計師一直需要追求的能力。

設計切圖的原則

設計切圖輸出的目的是跟下游的工程師團隊協同工作，那么在團隊協作過程中，首先應該保證切圖輸出能夠滿足工程師設計效果圖的高保真還原需求。

其次，切圖輸出應該盡可能降低工程師的開發工作量，避免因切圖輸出而導致不必要的工作量。

最后，輸出的切圖應當盡可能的壓縮大小，以降低APP的總大小，提升用戶使用時的加載速度。所以切圖輸出應當做到切圖精準、便與協同和壓縮大小。

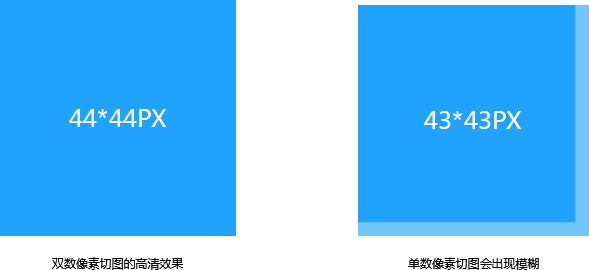

1. 切圖資源尺寸必須為雙數

眾所周知，智能手機的屏幕大小都是雙數值，比如iPhone 7的屏幕分辨率是750*1334 px。切圖資源尺寸必須為雙數，是為了保證切圖資源在工程師開發時是高清顯示。因?yàn)?px是智能手機能夠識別的最小單位，換句話說就是1像素不能在智能手機被分為兩份。

所以如果是單數切圖的話，手機系統就會自動拉伸切圖，從而導致切圖元素邊緣模糊，造成開發出來的APP界面效果與原設計效果差距甚遠。

2. 圖標切圖輸出應根據標準尺寸輸出，并且考慮手機適配(主要是iPhone 6plus的適配)

在切圖資源輸出中，圖標切圖輸出是至關重要的部分。在開發中由于各機型的屏幕分辨率不同，需要針對一些大屏機型進行適配。

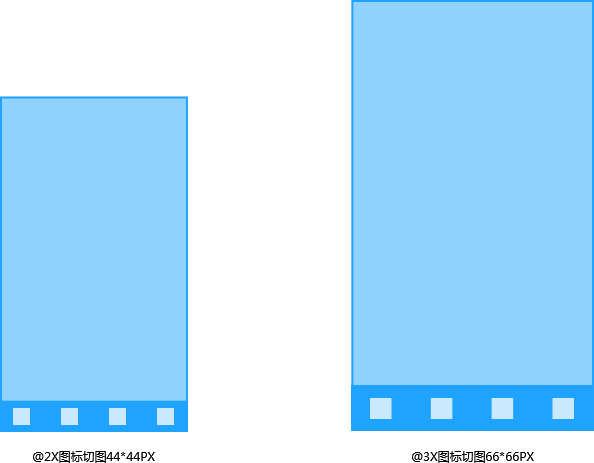

為了適配大分辨率手機(例如iPhone 7plus)，圖標在切圖的時候需要輸出@2x和@3x的切圖，其中@2x的切圖可以滿足雙平臺大部分機型的適配要求，@3x是用來適配iPhone手機的各種plus版本(后邊會有文章專門講解關于適配的問題)。@3x是@2x尺寸的1.5倍，例如一個圖標切圖@2x尺寸是44px，那么@3x尺寸是66px。

3. 為了提升APP使用速度，盡量降低圖片文件大小

在切圖資源輸出中，圖標切圖是很重要的部分，比如新手引導頁、啟動頁面、默認圖、廣告圖等。圖片切圖一般情況下文件大小都是相對較大，不利于用戶在使用app過程中加載頁面，因此圖片切圖要盡量壓縮圖片文件的大小。

4. 可點擊部件應當注意其點擊區域不小于88px

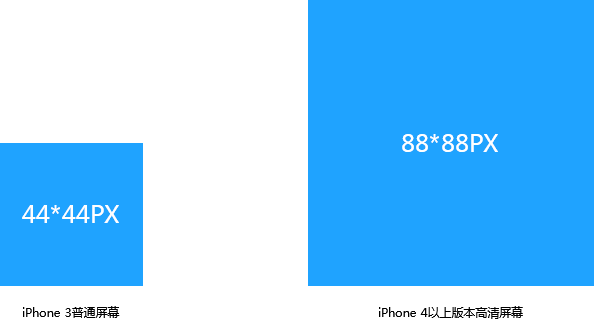

44px的點擊區域數值是在iPhone 3 (320×480px)普通顯示屏下制定出來的，在手機分辨率大幅提升的現在，這個數據自然要與時俱進。

在iPhone7 (750*1334px)的Retina 顯示屏下44px點擊區域就變?yōu)榱?8px。但無論是320*480px尺寸下的44px還是在750*1334px尺寸下的88px，換算成物理尺寸后大致是在7mm-9mm之間。

早在人機工程學的研究中曾得出結論，認為人類舒適的觸擊范圍需在7-9mm的大小。所以在iOS官方的空間尺寸也經常出現88px的數值，比如菜單欄的高度便是88px。

5. 可點擊部件要把相關狀態都切圖輸出，比如正常狀態、點擊狀態

在切圖過程中，不僅要輸出正常狀態的切圖，更要注意不要遺漏其他狀態的切圖。這個也是設計師經常會出現的失誤，比如在按鈕切圖的過程中可能會忽略點擊切圖的狀態。所以設計師在做設計圖是最好盡量把頁面中會出現的各種狀態展示出來，避免后期切圖的時候遺漏狀態。

切圖輸出類型

桌面圖標切圖輸出

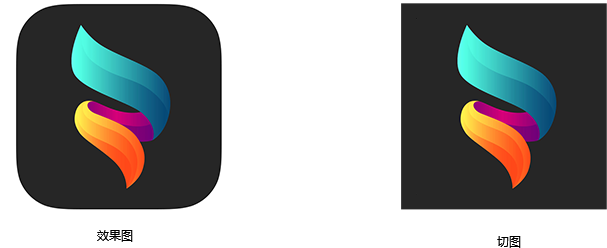

App的桌面圖標會被運用在很多不同的地方展示，比如手機桌面、APP store、手機的設置列表，所以app桌面圖標需要很多個不同尺寸的切圖輸出。兩個平臺對相應桌面圖標設計輸出尺寸也不盡相同，在輸出的時候要把雙平臺的這些尺寸全部輸出切圖。桌面圖標切圖只需要提供直角的圖標切圖即可，手機系統會自動生成圓角效果。

系統圖標切圖輸出

一套圖適配雙平臺：

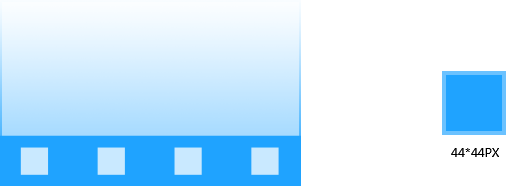

iOS平臺(iPhone 6plus版本除外)和安卓平臺公用44*44px切圖素材，即可實現一套切圖適配兩個平臺的開發。

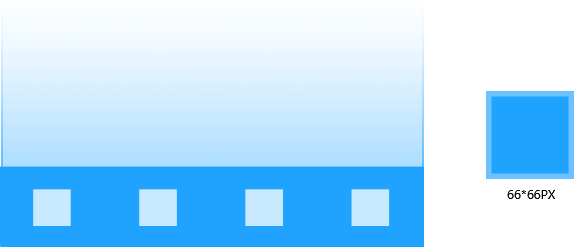

適配大屏幕：

為了適配iPhone 6plus、iPhone 7plus，單獨切一套比原有44*44px切圖大1.5倍的切圖，即66*66px大小的切圖。

圖片類切圖輸出

圖片類切圖主要是指啟動頁、新手引導頁、默認提示、廣告圖等需要完整切圖的圖片。

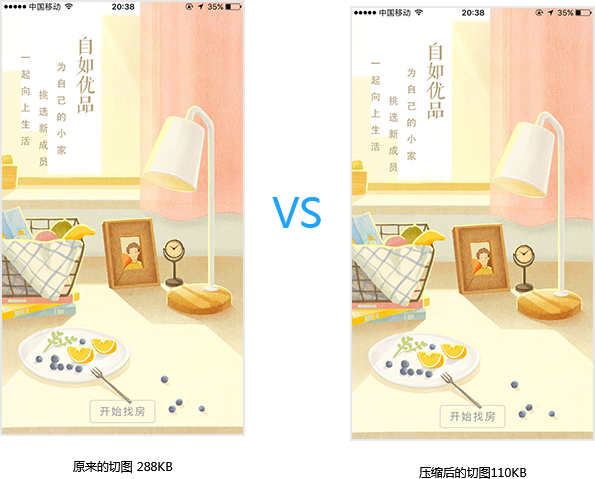

同一類型的圖片切圖，一般要保持同樣的大小尺寸以便于工程師開發使用。另外一般這些切圖的文件較大，在切圖過程中需要控制切圖文件的大小。

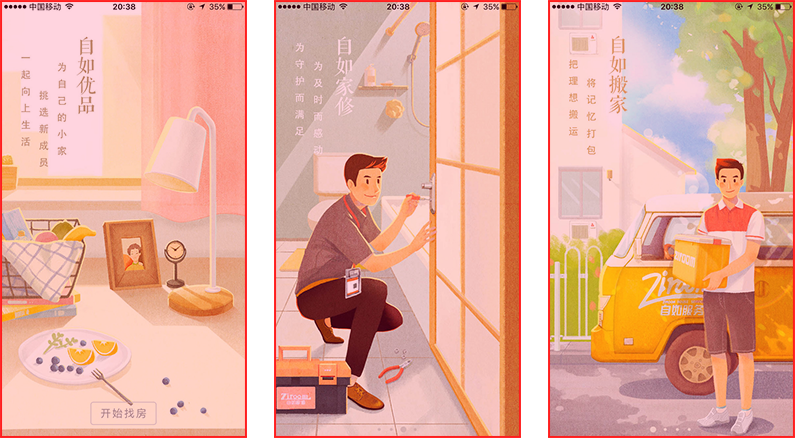

全屏切圖類：

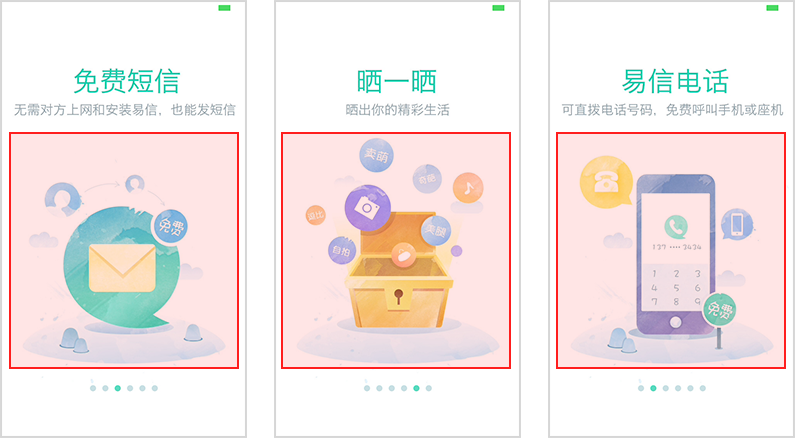

局部切圖類：

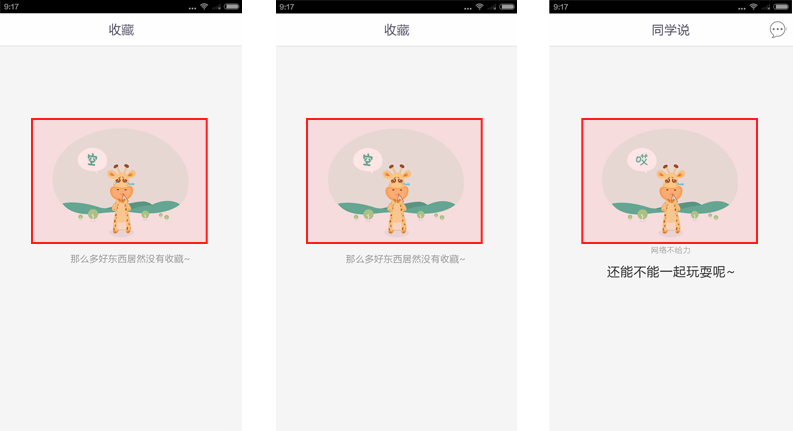

空白頁提示案例圖：

動效元素切圖輸出

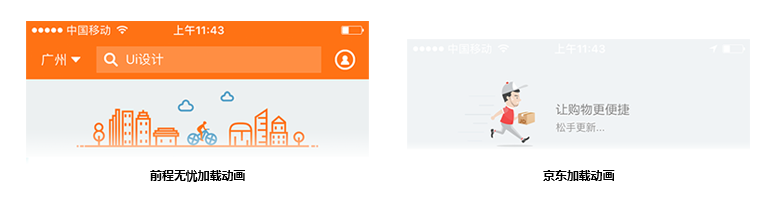

動效元素切圖一般是指在app中加載動效所需要的切圖元素，比如QQ 的下拉加載動效就是由若干張切圖連續播放形成的。

這些圖片按照序號排序播放我們頁把他們叫做序列切圖。序列切圖是在做UI設計的過程中必然會遇到的問題，這種切圖要求要保證動效播放時的流暢自然，是需要設計師仔細斟酌的。

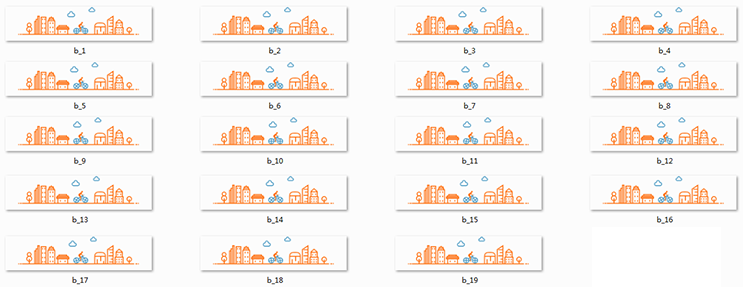

序列圖切圖：

序列圖實現效果：

可拉伸元素切圖輸出

可拉伸元素一般是指按鈕、輸入框等切圖過程中可以對切圖進行瘦身壓縮的元素。這些元素通過瘦身壓縮，可以極大地見效圖片的大小提升用戶在使用app中的加載速度。在iOS中這種切圖方式叫做平鋪切圖，在安卓中這種切圖方式叫做點九切圖法。

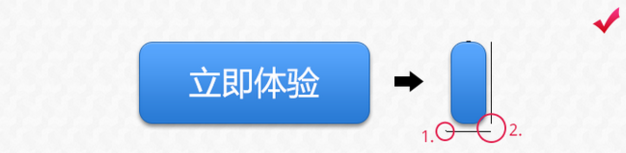

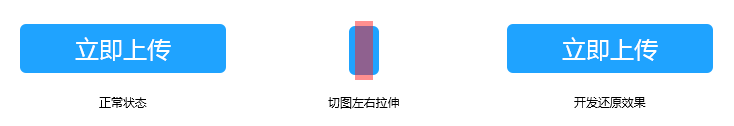

橫向拉伸切圖：

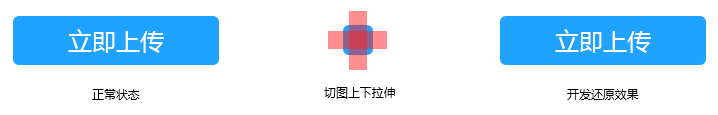

豎向拉伸切圖：

無需切圖的部分

再設計切圖輸出中很多元素是不需要輸出的，直接使用系統原生的設計元素修改參數即可。

作為設計師需要知道哪些元素是需要切圖，哪些元素是使用系統自帶的避免不必要的切圖。比如文字、卡片背景、線條和一些標準的集合圖形是不需要提供切圖的。

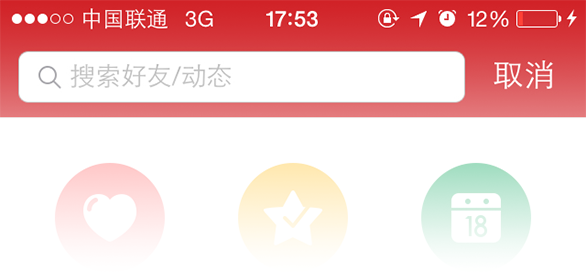

例如搜索框只需要在標注中表明尺寸大小、圓角大小、描邊粗細、色值即可，工程師會根據設計效果通過代碼實現這種效果。

降低切圖大小的方法

1. 點九切圖法

點九切圖是安卓平臺獨有的圖片處理方式，因?yàn)槲募U(kuò)展名為.png所以被稱為點九切圖法。點九切圖的作用主要是為了適配安卓多種多樣的手機機型適配，這種方法可以將圖片進行橫向和豎向的隨意拉伸，并且不會損壞圖片效果。另一個重要的作用就是可以減少不必要的圖片文件大小，極大提升頁面加載速度。是安卓平臺重要的切圖方法。

制作點九的軟件是“DRAW9PATCH”可以很方便的制作點九圖并且可以預覽切圖后的開發效果十分方便。設計師的話也可以在PS中用鉛筆工具繪制點就圖。

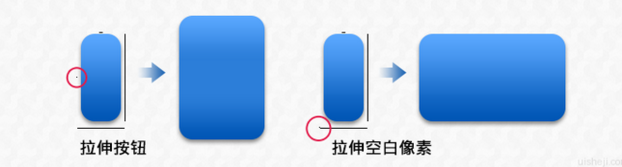

案例示意：

橫向拉伸只需在可拉伸區域內做黑色標記即可，外圍投影標記黑色線即可：

橫向豎向拉伸只需在可拉伸區域內做黑色標記即可，外圍投影標記黑色線即可：

Tinypng

利用“Tinypng”智能png和jpg在線壓縮工具，將較大的圖片切圖在不影響圖片質量的情況下壓縮。Tinypng在線壓縮工具可以在圖片質量和文件大小上找到一個好的平衡，基本不會降低圖片視覺質量但卻會極大的壓縮圖片切圖大小。Tinypng是非常值得推薦的圖片壓縮利器，也是現在被運用最廣廣泛的在線壓縮工具。

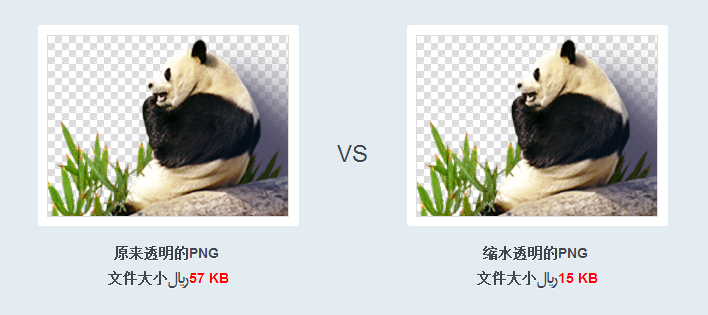

一張透明png圖片原大小57kb在經過壓縮后變?yōu)?5kb，圖片大小直接減少74%，但是圖片效果用肉眼基本分辨不出區別。不得不說Tinypng的智能壓縮效果是如此神奇。

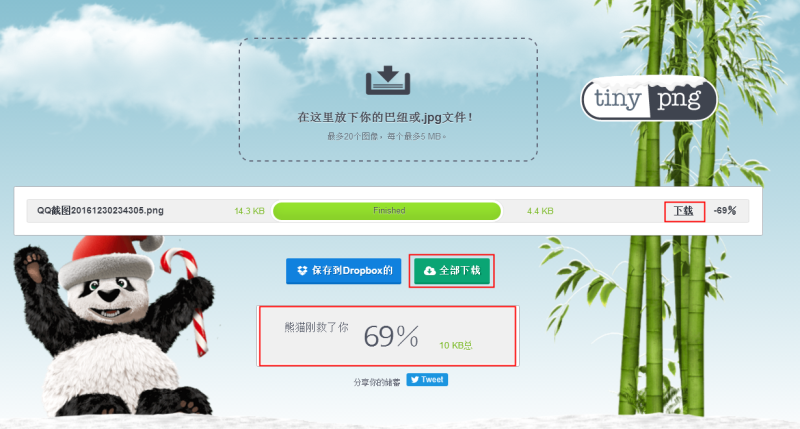

使用方法簡述

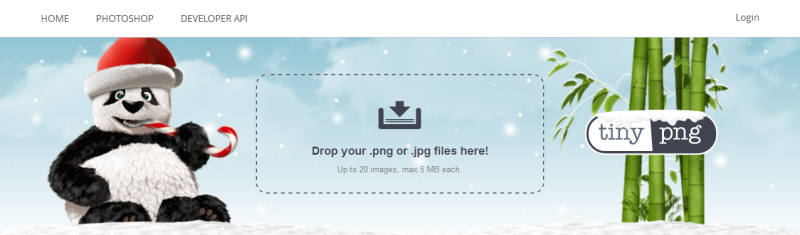

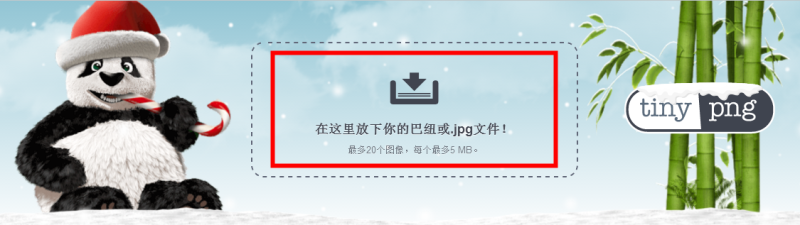

1. 在紅色框內點擊去本地選擇你想要壓縮的圖片文件，每次最多上傳20張圖片，每張圖片總大小不超過5mb

2.點擊紅框內的下載按鈕下載單個已經壓縮過的圖片，如果你有上傳多張圖片你可以選擇點擊全部下載按鈕一次性下載所有壓縮的圖片。在下方現實的是本次壓縮的大小占比，你就可以很明確的知道它的作用了。

3. 恭喜，你已經完成壓縮了

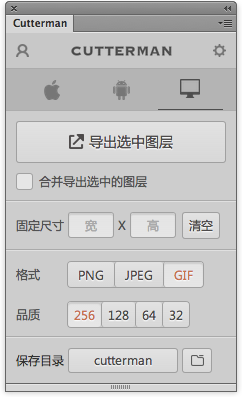

Cutterman(PS插件)

Cutterman是現在最主流的設計師切圖利器，能夠自動將你需要的切圖進行輸出。極大的減輕了設計師的工作量，提升了切圖效率。它支持各種圖片格式、尺寸、形態輸出， 兼容安卓、iOS、WEB各種系統的一鍵輸出。以下是Cutterman的使用方法簡介。

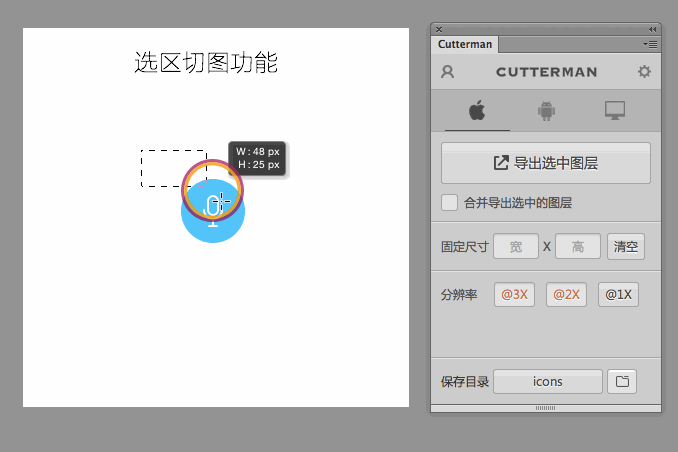

1. 一鍵切圖，真正解放雙手

Cutterman能夠讓你只需要點擊一個按鈕，就自動輸出你需要的各種各樣的圖片，快到?jīng)]有朋友!

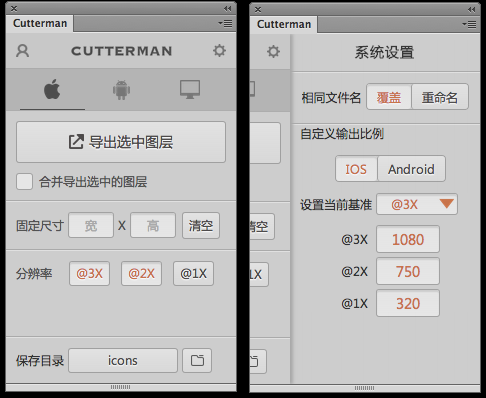

2.支持iOS 平臺

輸出支持IOS 平臺的單倍圖、雙倍圖，支持iPhone 6/6P尺寸比例。

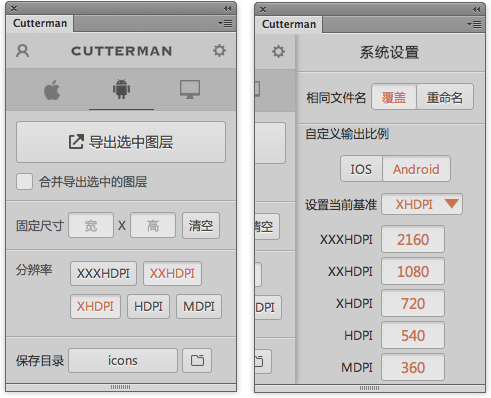

3. 支持Android平臺

輸出支持Android平臺的各種分辨率大小圖片，什么XXHPDI，XHDPI，HDPI啊之類的，通通自動化輸出，為你節省出更多的時間陪小伙伴好好玩耍。

3. 支持各種圖片格式輸出

什么png、jpg、gif通通不在話下，還可以自己縮放、壓縮大小呢。從此，就告別那個所謂的“存儲為web所用格式”的功能啦~~

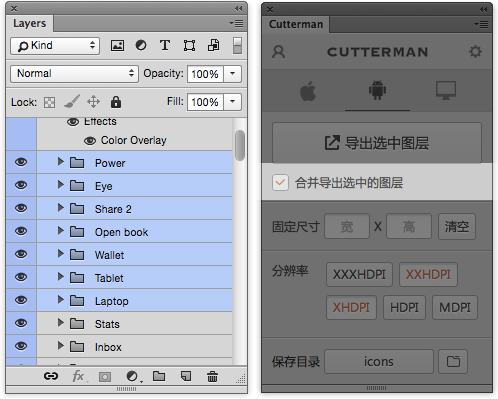

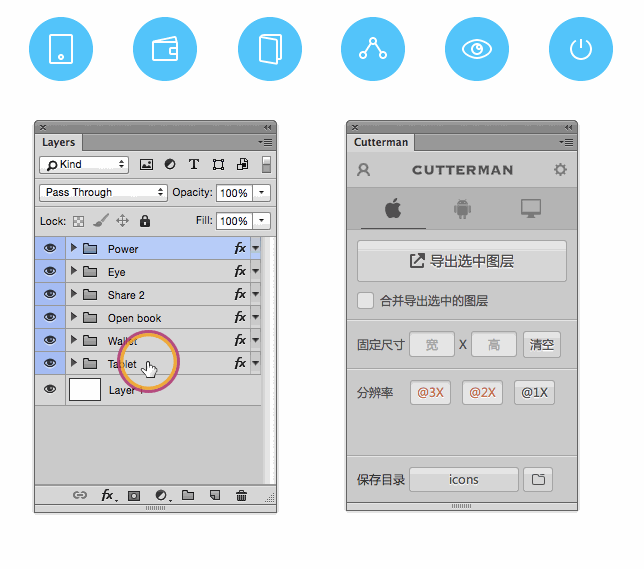

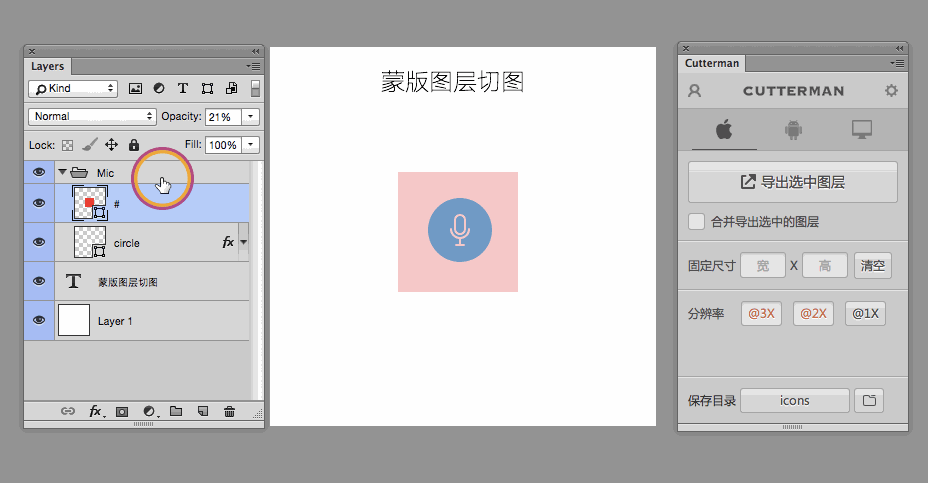

4. 多個圖層合并、單獨輸出

圖層太多?木關系!可以多選嘛!支持選中多個圖層合并輸出，也可以逐一輸出的哦，簡直方便到爆!

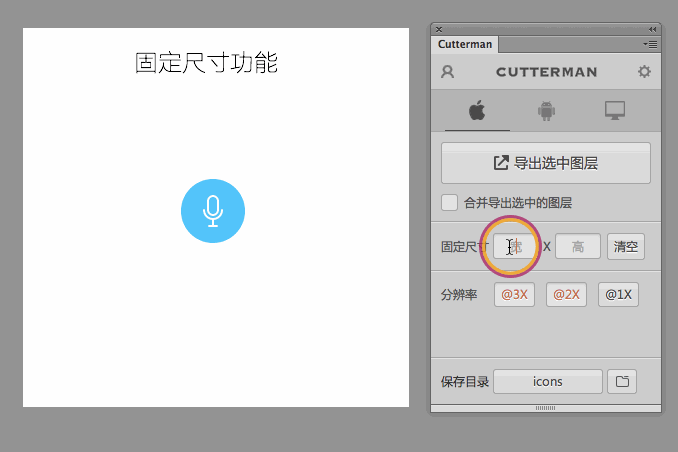

5. 固定尺寸輸出

想要輸出固定尺寸的ICON，多種姿勢讓你選擇，秒秒鐘的事情~~

Sketch Measure

Sketch Measure是最新的Sketch切圖插件使用方法非常簡單，能夠一鍵生成Html標注文件，并且自動生成設計規范文件十分高端。
