分享多出口冗余網絡設計方案

一、設計目標

設計一個雙出口網絡，使用BGP做到最優化路由選擇，并且當某一個出口故障時，設備能自動將流量切換到剩下的那個出口；內網同樣實現網絡冗余和設備冗余；實現網關冗余。

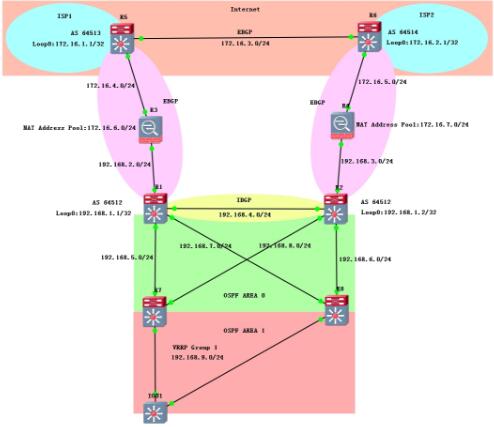

二、設計拓撲

三、設計說明

根據前面的設計目標，我給出了如上圖所示的拓撲方案。這個方案更多的只是我對已學過知識的梳理，并未在實際工作中應用過。就實際情況而言，它可能更多的也只適用于理論分析。

在這個方案中，我假設了有兩個ISP提供商ISP1和ISP2，使用設備R5模擬ISP1，使用設備R6模擬ISP2。R5和R6建立EBGP鄰接關系來模擬Internet網絡環境（實際的Internet就是不同的BGP AS連接在一起的）。

除了R5和R6外的其它所有設備都屬于企業內網的設備。

R3和R4為放置于出口線路中的防火墻，在本案例中，它們只用于提供NAT功能。在本案例中，我使用了172.16.6.0/24和172.16.7.0/24作為NAT地址池，而并沒有使用公網地址段來作為NAT地址池，這里請不要覺得奇怪。我這里只是一個理論上的案例而已，使用公網或私網地址段都是一樣的。好吧，其實是我懶得改了。

R1和R2為網絡核心層設備，它們也運行BGP協議，分別與R5和R6建立EBGP鄰接關系。R1和R2之間則為IBGP鄰接關系。R1和R2分別接收來自R5和R6的Internet路由，然后R1和R2再彼此之間交互接收的路由，以實現最優路由選擇。同時，R1和R2也會分別向R5和R6通告它們各自所在線路的NAT地址池。

R7和R8為網絡匯聚層設備。R1和R2的所有物理接口，R7和R8的上行接口位于OSPFAREA 0中。R7和R8的下行接口位于OSPF AREA 1中。

設備IOU1為接入層設備。在我這個案例中，我只使用了一臺接入層交換機，如果還有其它的接入層交換機，也可如圖所示，將它們分別與R7和R8相連，再劃入到不同的OSPFAREA中。在R7和R8的下行接口上，我使用了VRRP，以實現網關的冗余。

這個案例中，各設備接口的IP地址分配方面，對于橫向的鏈路，左邊的接口使用xxx.xxx.xxx.1，右邊的接口則使用xxx.xxx.xxx.2；對于縱向的鏈路，上邊的接口使用xxx.xxx.xxx.1，下邊的接口則使用xxx.xxx.xxx.2。如R5和R6之間的鏈路，R5一端的接口使用的IP地址為172.16.3.1，R6一端的接口則使用IP地址172.16.3.2，其它鏈路以此類推。

四、設備配置

1.配置R5和R6，以使用它們來模擬Internet和ISP的網絡。

//給R5配置BGP，使其使用環回口與R6建立EBGP鄰接關系。

R5(config)#routerbgp 64513

R5(config-router)#neighbor172.16.2.1 remote-as 64514

R5(config-router)#neighbor172.16.2.1 update-source loopback0

R5(config-router)#neighbor172.16.2.1 ebgp-multihop 2

R5(config)#iproute 172.16.2.1 255.255.255.255 172.16.3.2

//使用靜態路由將地址池172.16.6.0/24分配給企業網絡。R5廣播其環回口地址172.16.1.1/32，以使其在模擬的Internet網絡中可被訪問。

R5(config)#iproute 172.16.6.0 255.255.255.0 172.16.4.2

R5(config)#routerbgp 64513

R5(config-router)#address-familyipv4

R5(config-router-af)#network172.16.1.1 mask 255.255.255.255

//給R6配置BGP，使其使用環回口與R5建立EBGP鄰接關系。

R6(config)#routerbgp 64514

R6(config-router)#neighbor172.16.1.1 remote-as 64513

R6(config-router)#neighbor172.16.1.1 update-source loopback0

R6(config-router)#neighbor172.16.1.1 ebgp-multihop 2

R6(config)#iproute 172.16.1.1 255.255.255.255 172.16.3.1

//使用靜態路由將地址池172.16.7.0/24分配給企業網絡。R6廣播其環回口地址172.16.2.1/32，以使其在模擬的Internet網絡中可被訪問。

R6(config)#iproute 172.16.7.0 255.255.255.0 172.16.5.2

R6(config)#routerbgp 64514

R6(config-router)#address-familyipv4

R6(config-router-af)#network172.16.2.1 mask 255.255.255.255

2.配置R5、R3和R1，使R5和R1的環回口之間可以建立EBGP鄰接關系。

//配置R5，使其使用環回口與R1建立EBGP鄰接關系。同時，R5向R1下發默認路由。

R5(config)#routerbgp 64513

R5(config-router)#neighbor192.168.1.1 remote-as 64512

R5(config-router)#neighbor192.168.1.1 update-source loopback0

R5(config-router)#neighbor192.168.1.1 ebgp-multihop 3

R5(config-router)#address-familyipv4

R5(config-router-af)#neighbor192.168.1.1 default-originate

R5(config)#iproute 192.168.1.1 255.255.255.255 172.16.4.2

//配置R3，使其有去往R1環回口192.168.1.1的路由。R3使用默認路由出網。將地址池172.16.6.0/24指向null0接口以防止路由環路。

R3(config)#iproute 192.168.1.1 255.255.255.255 192.168.2.2

R3(config)#iproute 0.0.0.0 0.0.0.0 172.16.4.1

R3(config)#iproute 172.16.6.0 255.255.255.0 null0

//配置R1，使其使用環回口與R5建立EBGP鄰接關系，同時廣播地址池172.16.6.0/24。

R1(config)#routerbgp 64512

R1(config-router)#neighbor172.16.1.1 remote-as 64513

R1(config-router)#neighbor172.16.1.1 update-source loopback0

R1(config-router)#neighbor172.16.1.1 ebgp-multihop 3

R1(config-router)#address-familyipv4

R1(config-router-af)#network172.16.6.0 mask 255.255.255.0

R1(config)#iproute 172.16.1.1 255.255.255.255 192.168.2.1

R1(config)#iproute 172.16.6.0 255.255.255.0 null0

//對R1去往R5的路由更新進行過濾，以只允許廣播地址池172.16.6.0/24。

R1(config)#ipprefix-list prefixlist1 permit 172.16.6.0/24

R1(config)#routerbgp 64512

R1(config-router)#address-familyipv4

R1(config-router-af)#neighbor172.16.1.1 prefix-list prefixlist1 out

3.配置R6、R4和R2，使R6和R2的環回口之間可以建立EBGP鄰接關系。

//配置R6，使其使用環回口與R2建立EBGP鄰接關系。同時，R6向R2下發默認路由。

R6(config)#routerbgp 64514

R6(config-router)#neighbor192.168.1.2 remote-as 64512

R6(config-router)#neighbor192.168.1.2 update-source loopback0

R6(config-router)#neighbor192.168.1.2 ebgp-multihop 3

R6(config-router)#address-familyipv4

R6(config-router-af)#neighbor192.168.1.2 default-originate

R6(config)#iproute 192.168.1.2 255.255.255.255 172.16.5.2

//配置R4，使其有去往R2環回口192.168.1.2的路由。R4使用默認路由出網。將地址池172.16.7.0/24指向null0接口以防止路由環路。

R4(config)#iproute 192.168.1.2 255.255.255.255 192.168.3.2

R4(config)#iproute 0.0.0.0 0.0.0.0 172.16.5.1

R4(config)#iproute 172.16.7.0 255.255.255.0 null0

//配置R2，使其使用環回口與R6建立EBGP鄰接關系，同時廣播地址池172.16.7.0/24。

R2(config)#routerbgp 64512

R2(config-router)#neighbor172.16.2.1 remote-as 64514

R2(config-router)#neighbor172.16.2.1 update-source loopback0

R2(config-router)#neighbor172.16.2.1 ebgp-multihop 3

R2(config-router)#address-familyipv4

R2(config-router-af)#network172.16.7.0 mask 255.255.255.0

R2(config)#iproute 172.16.2.1 255.255.255.255 192.168.3.1

R2(config)#iproute 172.16.7.0 255.255.255.0 null0

//對R2去往R6的路由更新進行過濾，以只允許廣播地址池172.16.7.0/24。

R2(config)#ipprefix-list prefixlist1 permit 172.16.7.0/24

R2(config)#routerbgp 64512

R2(config-router)#address-familyipv4

R2(config-router-af)#neighbor172.16.2.1 prefix-list prefixlist1 out

4.配置R1和R2以建立IBGP鄰接關系。

R1和R2使用環回口建立IBGP鄰接關系。R1和R2去往彼此環回口的路由采用靜態路由，而不使用OSPF，并且，還需要指定下一跳為自身（next-hop-self）。

R1(config)#routerbgp 64512

R1(config-router)#neighbor192.168.1.2 remote-as 64512

R1(config-router)#neighbor192.168.1.2 update-source loopback0

R1(config-router)#address-familyipv4

R1(config-router-af)#neighbor192.168.1.2 next-hop-self

R1(config)#iproute 192.168.1.2 255.255.255.255 192.168.4.2

!

R2(config)#routerbgp 64512

R2(config-router)#neighbor192.168.1.1 remote-as 64512

R2(config-router)#neighbor192.168.1.1 update-source loopback0

R2(config-router)#address-familyipv4

R2(config-router-af)#neighbor192.168.1.1 next-hop-self

R2(config)#iproute 192.168.1.1 255.255.255.255 192.168.4.1

5.配置R3和R4防火墻。

在實際生產網絡中，防火墻應該是擔當NAT和防***的功能的。但在我這個案例中，我是用路由器來模擬防火墻的（雖然圖標也是防火墻的）。所以下面的NAT配置還是按照在路由器上配置NAT的步驟來的。只是說，在實際生產網絡中，一般是使用真正的防火墻來進行NAT轉換和防***，而不是使用路由器來進行NAT（具體原因應該跟設備性能參數有關，我也不是很確定~_~）。

另外，ISP分配過來的地址池應該是公網IP地址池，而不是應該圖中所示的172.16.6.0/24或172.16.7.0/24這兩個私網IP地址段，只不過我這里用了私網地址段來作為地址池，大家知道就好。

還應該注意的是，在下面配置設備時，我并沒有使用整個C類的地址段（如172.16.6.0/24），而是去掉了該地址段前面的兩個地址和后面的兩個地址，這是因為在實際網絡中，使用這些地址（如172.16.6.254）作為源地址去訪問某些服務器可能會有問題，所以最好把它們?nèi)サ簟?/p>

//需要注意，因為R1要與R5建立EBGP，所以不能對源192.168.1.1進行NAT轉換

R3(config)#ipaccess-list extended acl1

R3(config-ext-nacl)#denyip host 192.168.1.1 any

R3(config-ext-nacl)#permitip 192.168.0.0 0.0.255.255 any

R3(config)#ipnat pool natpool1 172.16.6.2 172.16.6.253 netmask 255.255.255.0

R3(config)#interfaceg2/0

R3(config-if)#ipnat inside

R3(config)#interfaceg1/0

R3(config-if)#ipnat outside

R3(config)#ipnat inside source list acl1 pool natpool1 overload

//需要注意，因為R2要與R6建立EBGP，所以不能對源192.168.1.2進行NAT轉換

R4(config)#ipaccess-list extended acl1

R4(config-ext-nacl)#denyip host 192.168.1.2 any

R4(config-ext-nacl)#permitip 192.168.0.0 0.0.255.255 any

R4(config)#ipnat pool natpool1 172.16.7.2 172.16.7.253 netmask 255.255.255.0

R4(config)#interfaceg1/0

R4(config-if)#ipnat inside

R4(config)#interfaceg2/0

R4(config-if)#ipnat outside

R4(config)#ipnat inside source list acl1 pool natpool1 overload

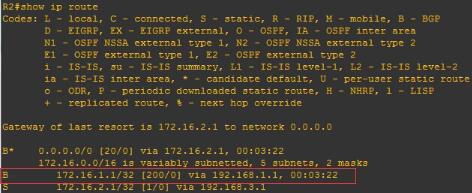

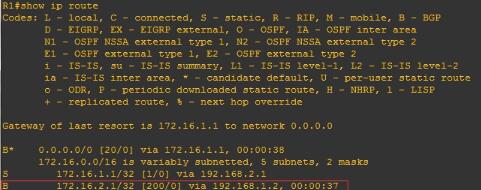

6.查驗路由表

上面配置完后，就可以看到R1和R2通過BGP獲取到了正確的路由，并且根據BGP選路原則，它們的所選擇的路徑也是正確的。

到這里，出口的路由就基本做好了。接下來，要解決內網路由問題。

7.設置R3和R4上的回程路由

要給R3和R4添加指向內網的路由（假設內網使用的地址范圍為192.168.0.0/16）。

R3(config)#iproute 192.168.0.0 255.255.0.0 192.168.2.2

!

R4(config)#iproute 192.168.0.0 255.255.0.0 192.168.3.2

8.給R1、R2、R7和R8配置OSPF

//將R1的所有接口都加入到OSPF AREA 0中，但不包括環回口

R1(config)#routerospf 1

R1(config-router)#network192.168.2.2 0.0.0.0 area 0

R1(config-router)#network192.168.4.1 0.0.0.0 area 0

R1(config-router)#network192.168.5.1 0.0.0.0 area 0

R1(config-router)#network192.168.7.1 0.0.0.0 area 0

//將R2的所有接口都加入到OSPF AREA 0中，但不包括環回口

R2(config)#routerospf 2

R2(config-router)#network192.168.3.2 0.0.0.0 area 0

R2(config-router)#network192.168.4.2 0.0.0.0 area 0

R2(config-router)#network192.168.6.1 0.0.0.0 area 0

R2(config-router)#network192.168.8.1 0.0.0.0 area 0

//將R7與核心層交換機相連的接口都加入到OSPF AREA 0中，與接入層交換機相連的接口則加入到OSPF AREA 1中

R7(config)#routerospf 7

R7(config-router)#network192.168.5.2 0.0.0.0 area 0

R7(config-router)#network192.168.8.2 0.0.0.0 area 0

R7(config-router)#network192.168.9.252 0.0.0.0 area 1

R7(config-router)#passive-interfaceg3/0                                  //本案例中，該接口與接入層交換機相連

//將R8與核心層交換機相連的接口都加入到OSPF AREA 0中，與接入層交換機相連的接口則加入到OSPF AREA 1中

R8(config)#routerospf 8

R8(config-router)#network192.168.6.2 0.0.0.0 area 0

R8(config-router)#network192.168.7.2 0.0.0.0 area 0

R8(config-router)#network192.168.9.253 0.0.0.0 area 1

R8(config-router)#passive-interfaceg3/0                                 //本案例中，該接口與接入層交換機相連

9.設置R1和R2下發OSPF默認路由

對于R1和R2，都需要設置為下發OSPF默認路由。至于這兩條默認路由的初始度量值，個人覺得可以不進行修改，讓它們保持一樣。如果為了排錯時能更加簡便，也可以將它們的初始度量值修改為不一樣，同時設置metric-type為2，這樣流量路徑就會保持一致，而不會在上行路徑間負載均衡。

R1(config)#routerospf 1

R1(config-router)#default-informationoriginate metric-type 1

!

R2(config)#routerospf 2

R2(config-router)#default-informationoriginate metric-type 1

10.配置網關冗余協議VRRP

我將網關設置在匯聚層交換機上，并使用公有網關冗余協議VRRP。就實際配置情況來說，我將R7和R8的g3/0口都加入到VRRP Group 1，并修改R7和R8的g3/0接口的VRRP優先級，使R7成為Master，R8為Backup。

//配置R7的g3/0接口

R7(config)#interfaceg3/0

R7(config-if)#noshutdown

R7(config-if)#ipaddress 192.168.9.252 255.255.255.0

R7(config-if)#vrrp1 ip 192.168.9.254

R7(config-if)#vrrp1 priority 102

//配置R8的g3/0接口

R8(config)#interfaceg3/0

R8(config-if)#noshutdown

R8(config-if)#ipaddress 192.168.9.253 255.255.255.0

R8(config-if)#vrrp1 ip 192.168.9.254

R8(config-if)#vrrp1 priority 101

五、補充說明

配置完上面的一堆后，這個網絡基本就實現了故障冗余自動切換的功能了。但實際使用時，還需要進一步深化配置，因為可能會存在因路由協議收斂導致的切換不及時的問題。比如，正常情況下，R8去往172.16.2.1是通過R2那個出口出去，假設此時R2出故障掛掉了，那么R8會把所有流量都發往R1，然而由于R1此時還沒有意識到R2掛了，只有等R1和R2之間的BGP會話超時后，R1才會意識到R2掛了。在這之前，R1還是會把R8發過來的流量都轉發給R2，但由于R2出故障了，因此這些流量就無法順利地被轉發到172.16.2.1。也就是說，在這段時間內，是會有丟包的。只有當BGP重新收斂后，數據包的轉發才能恢復正常。也有一些技術可以加快BGP的收斂速度，不過我沒研究過，所以暫時就這樣了。

接入層交換機部分，沒有什么必須要進行的配置。接入層交換機可以使用傻瓜交換機，也可以是可網管交換機。最好是可網管交換機，就可以部署各種接入控制特性，這樣就可以少去很多麻煩。當然，接入層交換機這里其實還是存在單點失效的問題，可能使用具有冗余引擎和冗余電源的設備可以稍微緩解這個問題，但實際上應該沒有企業這么有錢吧，也沒有這么做的必要吧。

關于DNS的設置問題。在我這個設計方案中未涉及到DNS的問題，但實際網絡中，DNS的設置會影響到網絡出口的選擇，不同出口上流量的多少，及網絡的體驗問題。一般來說，ISP1會給你兩個DNS地址，ISP2也會給你兩個DNS地址。我個人是認為，要么主用ISP1提供的線路，要么主用ISP2提供的線路。也就是說，要么只使用ISP1提供的DNS地址，要么只使用ISP2提供的DNS地址。如果要讓兩條出口線路上的流量更加均衡一點，可能可以在一部分區域中使用ISP1提供的DNS地址，在另一部分區域中使用ISP2提供的DNS地址，不過因為沒有實際這樣做過，所以也不確定是否的確可行。
