目錄 設置 Prometheus 和 Grafana 來監控 Longhorn 將 Longhorn 指標集成到 Rancher 監控系統中 Longhorn 監控指標 支持 Kubelet Volume 指標 Longhorn 警報規則示例

設置 Prometheus 和 Grafana 來監控 Longhorn

概覽

Longhorn 在 REST 端點 http://LONGHORN_MANAGER_IP:PORT/metrics 上以 Prometheus 文本格式原生公開指標。有關所有可用指標的說明，請參閱 Longhorn's metrics。您可以使用 Prometheus, Graphite, Telegraf 等任何收集工具來抓取這些指標，然后通過 Grafana 等工具將收集到的數據可視化。

本文檔提供了一個監控 Longhorn 的示例設置。監控系統使用 Prometheus 收集數據和警報，使用 Grafana 將收集的數據可視化/儀表板(visualizing/dashboarding)。高級概述來看，監控系統包含：

Prometheus 服務器從 Longhorn 指標端點抓取和存儲時間序列數據。Prometheus 還負責根據配置的規則和收集的數據生成警報。Prometheus 服務器然后將警報發送到 Alertmanager。 AlertManager 然后管理這些警報(alerts)，包括靜默(silencing)、抑制(inhibition)、聚合(aggregation)和通過電子郵件、呼叫通知系統和聊天平臺等方法發送通知。 Grafana 向 Prometheus 服務器查詢數據并繪制儀表板進行可視化。

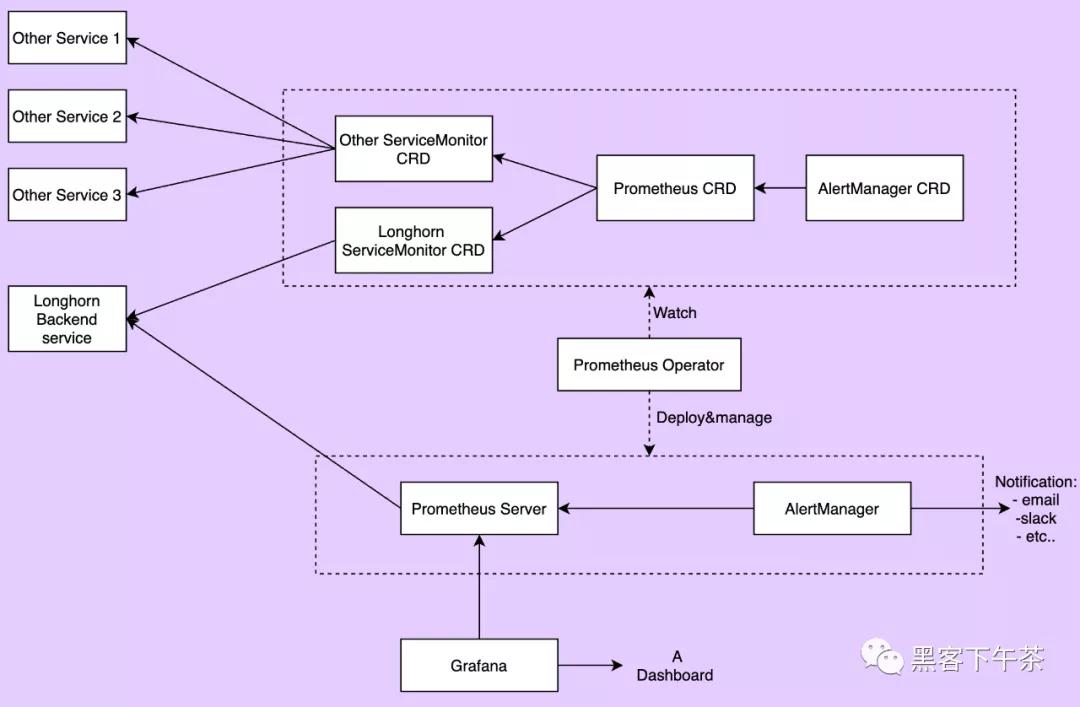

下圖描述了監控系統的詳細架構。

上圖中有 2 個未提及的組件：

Longhorn 后端服務是指向 Longhorn manager pods 集的服務。Longhorn 的指標在端點 http://LONGHORN_MANAGER_IP:PORT/metrics 的 Longhorn manager pods 中公開。 Prometheus operator 使在 Kubernetes 上運行 Prometheus 變得非常容易。operator 監視 3 個自定義資源：ServiceMonitor、Prometheus 和 AlertManager。當用戶創建這些自定義資源時，Prometheus Operator 會使用用戶指定的配置部署和管理 Prometheus server, AlerManager。

安裝

按照此說明將所有組件安裝到 monitoring 命名空間中。要將它們安裝到不同的命名空間中，請更改字段 namespace: OTHER_NAMESPACE

創建 monitoring 命名空間

apiVersion: v1  kind: Namespace  metadata:    name: monitoring

安裝 Prometheus Operator

部署 Prometheus Operator 及其所需的 ClusterRole、ClusterRoleBinding 和 Service Account。

apiVersion: rbac.authorization.k8s.io/v1  kind: ClusterRoleBinding  metadata:    labels:      app.kubernetes.io/component: controller      app.kubernetes.io/name: prometheus-operator      app.kubernetes.io/version: v0.38.3    name: prometheus-operator    namespace: monitoring  roleRef:    apiGroup: rbac.authorization.k8s.io    kind: ClusterRole    name: prometheus-operator  subjects:  - kind: ServiceAccount    name: prometheus-operator    namespace: monitoring  ---  apiVersion: rbac.authorization.k8s.io/v1  kind: ClusterRole  metadata:    labels:      app.kubernetes.io/component: controller      app.kubernetes.io/name: prometheus-operator      app.kubernetes.io/version: v0.38.3    name: prometheus-operator    namespace: monitoring  rules:  - apiGroups:    - apiextensions.k8s.io    resources:    - customresourcedefinitions    verbs:    - create  - apiGroups:    - apiextensions.k8s.io    resourceNames:    - alertmanagers.monitoring.coreos.com    - podmonitors.monitoring.coreos.com    - prometheuses.monitoring.coreos.com    - prometheusrules.monitoring.coreos.com    - servicemonitors.monitoring.coreos.com    - thanosrulers.monitoring.coreos.com    resources:    - customresourcedefinitions    verbs:    - get    - update  - apiGroups:    - monitoring.coreos.com    resources:    - alertmanagers    - alertmanagers/finalizers    - prometheuses    - prometheuses/finalizers    - thanosrulers    - thanosrulers/finalizers    - servicemonitors    - podmonitors    - prometheusrules    verbs:    - '*'  - apiGroups:    - apps    resources:    - statefulsets    verbs:    - '*'  - apiGroups:    - ""    resources:    - configmaps    - secrets    verbs:    - '*'  - apiGroups:    - ""    resources:    - pods    verbs:    - list    - delete  - apiGroups:    - ""    resources:    - services    - services/finalizers    - endpoints    verbs:    - get    - create    - update    - delete  - apiGroups:    - ""    resources:    - nodes    verbs:    - list    - watch  - apiGroups:    - ""    resources:    - namespaces    verbs:    - get    - list    - watch  ---  apiVersion: apps/v1  kind: Deployment  metadata:    labels:      app.kubernetes.io/component: controller      app.kubernetes.io/name: prometheus-operator      app.kubernetes.io/version: v0.38.3    name: prometheus-operator    namespace: monitoring  spec:    replicas: 1    selector:      matchLabels:        app.kubernetes.io/component: controller        app.kubernetes.io/name: prometheus-operator    template:      metadata:        labels:          app.kubernetes.io/component: controller          app.kubernetes.io/name: prometheus-operator          app.kubernetes.io/version: v0.38.3      spec:        containers:        - args:          - --kubelet-service=kube-system/kubelet          - --logtostderr=true          - --config-reloader-image=jimmidyson/configmap-reload:v0.3.0          - --prometheus-config-reloader=quay.io/prometheus-operator/prometheus-config-reloader:v0.38.3          image: quay.io/prometheus-operator/prometheus-operator:v0.38.3          name: prometheus-operator          ports:          - containerPort: 8080            name: http          resources:            limits:              cpu: 200m              memory: 200Mi            requests:              cpu: 100m              memory: 100Mi          securityContext:            allowPrivilegeEscalation: false        nodeSelector:          beta.kubernetes.io/os: linux        securityContext:          runAsNonRoot: true          runAsUser: 65534        serviceAccountName: prometheus-operator  ---  apiVersion: v1  kind: ServiceAccount  metadata:    labels:      app.kubernetes.io/component: controller      app.kubernetes.io/name: prometheus-operator      app.kubernetes.io/version: v0.38.3    name: prometheus-operator    namespace: monitoring  ---  apiVersion: v1  kind: Service  metadata:    labels:      app.kubernetes.io/component: controller      app.kubernetes.io/name: prometheus-operator      app.kubernetes.io/version: v0.38.3    name: prometheus-operator    namespace: monitoring  spec:    clusterIP: None    ports:    - name: http      port: 8080      targetPort: http    selector:      app.kubernetes.io/component: controller      app.kubernetes.io/name: prometheus-operator

安裝 Longhorn ServiceMonitor

Longhorn ServiceMonitor 有一個標簽選擇器 app: longhorn-manager 來選擇 Longhorn 后端服務。稍后，Prometheus CRD 可以包含 Longhorn ServiceMonitor，以便 Prometheus server 可以發現所有 Longhorn manager pods 及其端點。

apiVersion: monitoring.coreos.com/v1  kind: ServiceMonitor  metadata:    name: longhorn-prometheus-servicemonitor    namespace: monitoring    labels:      name: longhorn-prometheus-servicemonitor  spec:    selector:      matchLabels:        app: longhorn-manager    namespaceSelector:      matchNames:      - longhorn-system    endpoints:    - port: manager

安裝和配置 Prometheus AlertManager

使用 3 個實例創建一個高可用的 Alertmanager 部署：

apiVersion: monitoring.coreos.com/v1  kind: Alertmanager  metadata:    name: longhorn    namespace: monitoring  spec:    replicas: 3

除非提供有效配置，否則 Alertmanager 實例將無法啟動。有關 Alertmanager 配置的更多說明，請參見此處。下面的代碼給出了一個示例配置：

global:    resolve_timeout: 5m  route:    group_by: [alertname]    receiver: email_and_slack  receivers:  - name: email_and_slack    email_configs:    - to: <the email address to send notifications to>      from: <the sender address>      smarthost: <the SMTP host through which emails are sent>      # SMTP authentication information.      auth_username: <the username>      auth_identity: <the identity>      auth_password: <the password>      headers:        subject: 'Longhorn-Alert'      text: |-        {{ range .Alerts }}          *Alert:* {{ .Annotations.summary }} - `{{ .Labels.severity }}`          *Description:* {{ .Annotations.description }}          *Details:*          {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`          {{ end }}        {{ end }}    slack_configs:    - api_url: <the Slack webhook URL>      channel: <the channel or user to send notifications to>      text: |-        {{ range .Alerts }}          *Alert:* {{ .Annotations.summary }} - `{{ .Labels.severity }}`          *Description:* {{ .Annotations.description }}          *Details:*          {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`          {{ end }}        {{ end }}

將上述 Alertmanager 配置保存在名為 alertmanager.yaml 的文件中，并使用 kubectl 從中創建一個 secret。

Alertmanager 實例要求 secret 資源命名遵循 alertmanager-{ALERTMANAGER_NAME} 格式。在上一步中，Alertmanager 的名稱是 longhorn，所以 secret 名稱必須是 alertmanager-longhorn

$ kubectl create secret generic alertmanager-longhorn --from-file=alertmanager.yaml -n monitoring

為了能夠查看 Alertmanager 的 Web UI，請通過 Service 公開它。一個簡單的方法是使用 NodePort 類型的 Service ：

apiVersion: v1  kind: Service  metadata:    name: alertmanager-longhorn    namespace: monitoring  spec:    type: NodePort    ports:    - name: web      nodePort: 30903      port: 9093      protocol: TCP      targetPort: web    selector:      alertmanager: longhorn

創建上述服務后，您可以通過節點的 IP 和端口 30903 訪問 Alertmanager 的 web UI。

使用上面的 NodePort 服務進行快速驗證，因?yàn)樗煌ㄟ^ TLS 連接進行通信。您可能希望將服務類型更改為 ClusterIP，并設置一個 Ingress-controller 以通過 TLS 連接公開 Alertmanager 的 web UI。

安裝和配置 Prometheus server

創建定義警報條件的 PrometheusRule 自定義資源。

apiVersion: monitoring.coreos.com/v1  kind: PrometheusRule  metadata:    labels:      prometheus: longhorn      role: alert-rules    name: prometheus-longhorn-rules    namespace: monitoring  spec:    groups:    - name: longhorn.rules      rules:      - alert: LonghornVolumeUsageCritical        annotations:          description: Longhorn volume {{$labels.volume}} on {{$labels.node}} is at {{$value}}% used for            more than 5 minutes.          summary: Longhorn volume capacity is over 90% used.        expr: 100 * (longhorn_volume_usage_bytes / longhorn_volume_capacity_bytes) > 90        for: 5m        labels:          issue: Longhorn volume {{$labels.volume}} usage on {{$labels.node}} is critical.          severity: critical

有關如何定義警報規則的更多信息，請參見https://prometheus.io/docs/prometheus/latest/configuration/alerting_rules/#alerting-rules

如果激活了 RBAC 授權，則為 Prometheus Pod 創建 ClusterRole 和 ClusterRoleBinding：

apiVersion: v1  kind: ServiceAccount  metadata:    name: prometheus    namespace: monitoring  apiVersion: rbac.authorization.k8s.io/v1beta1  kind: ClusterRole  metadata:    name: prometheus    namespace: monitoring  rules:  - apiGroups: [""]    resources:    - nodes    - services    - endpoints    - pods    verbs: ["get", "list", "watch"]  - apiGroups: [""]    resources:    - configmaps    verbs: ["get"]  - nonResourceURLs: ["/metrics"]    verbs: ["get"]  apiVersion: rbac.authorization.k8s.io/v1beta1  kind: ClusterRoleBinding  metadata:    name: prometheus  roleRef:    apiGroup: rbac.authorization.k8s.io    kind: ClusterRole    name: prometheus  subjects:  - kind: ServiceAccount    name: prometheus    namespace: monitoring

創建 Prometheus 自定義資源。請注意，我們?cè)?spec 中選擇了 Longhorn 服務監視器(service monitor)和 Longhorn 規則。

apiVersion: monitoring.coreos.com/v1  kind: Prometheus  metadata:    name: prometheus    namespace: monitoring  spec:    replicas: 2    serviceAccountName: prometheus    alerting:      alertmanagers:        - namespace: monitoring          name: alertmanager-longhorn          port: web    serviceMonitorSelector:      matchLabels:        name: longhorn-prometheus-servicemonitor    ruleSelector:      matchLabels:        prometheus: longhorn        role: alert-rules

為了能夠查看 Prometheus 服務器的 web UI，請通過 Service 公開它。一個簡單的方法是使用 NodePort 類型的 Service：

apiVersion: v1  kind: Service  metadata:    name: prometheus    namespace: monitoring  spec:    type: NodePort    ports:    - name: web      nodePort: 30904      port: 9090      protocol: TCP      targetPort: web    selector:      prometheus: prometheus

創建上述服務后，您可以通過節點的 IP 和端口 30904 訪問 Prometheus server 的 web UI。

此時，您應該能夠在 Prometheus server UI 的目標和規則部分看到所有 Longhorn manager targets 以及 Longhorn rules。

使用上述 NodePort service 進行快速驗證，因?yàn)樗煌ㄟ^ TLS 連接進行通信。您可能希望將服務類型更改為 ClusterIP，并設置一個 Ingress-controller 以通過 TLS 連接公開 Prometheus server 的 web UI。

安裝 Grafana

創建 Grafana 數據源配置：

apiVersion: v1  kind: ConfigMap  metadata:    name: grafana-datasources    namespace: monitoring  data:    prometheus.yaml: |-      {          "apiVersion": 1,          "datasources": [              {                 "access":"proxy",                  "editable": true,                  "name": "prometheus",                  "orgId": 1,                  "type": "prometheus",                  "url": "http://prometheus:9090",                  "version": 1              }          ]      }

創建 Grafana 部署：

apiVersion: apps/v1  kind: Deployment  metadata:    name: grafana    namespace: monitoring    labels:      app: grafana  spec:    replicas: 1    selector:      matchLabels:        app: grafana    template:      metadata:        name: grafana        labels:          app: grafana      spec:        containers:        - name: grafana          image: grafana/grafana:7.1.5          ports:          - name: grafana            containerPort: 3000          resources:            limits:              memory: "500Mi"              cpu: "300m"            requests:              memory: "500Mi"              cpu: "200m"          volumeMounts:            - mountPath: /var/lib/grafana              name: grafana-storage            - mountPath: /etc/grafana/provisioning/datasources              name: grafana-datasources              readOnly: false        volumes:          - name: grafana-storage            emptyDir: {}          - name: grafana-datasources            configMap:                defaultMode: 420                name: grafana-datasources

在 NodePort 32000 上暴露 Grafana：

apiVersion: v1  kind: Service  metadata:    name: grafana    namespace: monitoring  spec:    selector:      app: grafana    type: NodePort    ports:      - port: 3000        targetPort: 3000        nodePort: 32000

使用上述 NodePort 服務進行快速驗證，因?yàn)樗煌ㄟ^ TLS 連接進行通信。您可能希望將服務類型更改為 ClusterIP，并設置一個 Ingress-controller 以通過 TLS 連接公開 Grafana。

使用端口 32000 上的任何節點 IP 訪問 Grafana 儀表板。默認憑據為：

User: admin  Pass: admin

安裝 Longhorn dashboard

進入 Grafana 后，導入預置的面板：https://grafana.com/grafana/dashboards/13032

有關如何導入 Grafana dashboard 的說明，請參閱 https://grafana.com/docs/grafana/latest/reference/export_import/

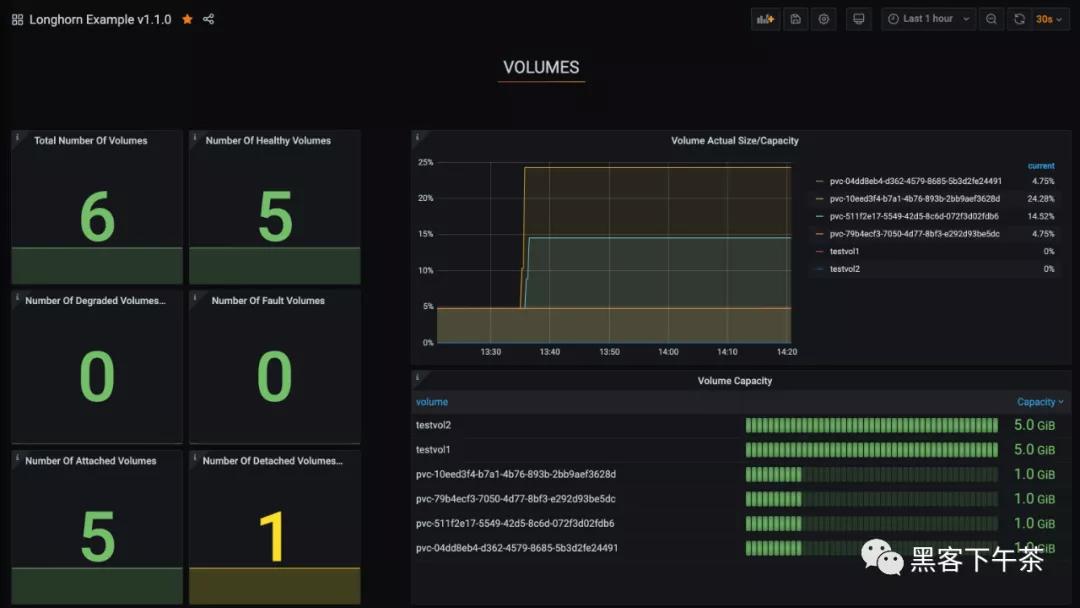

成功后，您應該會看到以下 dashboard：

將 Longhorn 指標集成到 Rancher 監控系統中

關于 Rancher 監控系統

使用 Rancher，您可以通過與的開源監控解決方案 Prometheus 的集成來監控集群節點、Kubernetes 組件和軟件部署的狀態和進程。

有關如何部署/啟用 Rancher 監控系統的說明，請參見https://rancher.com/docs/rancher/v2.x/en/monitoring-alerting/

將 Longhorn 指標添加到 Rancher 監控系統

如果您使用 Rancher 來管理您的 Kubernetes 并且已經啟用 Rancher 監控，您可以通過簡單地部署以下 ServiceMonitor 將 Longhorn 指標添加到 Rancher 監控中：

apiVersion: monitoring.coreos.com/v1  kind: ServiceMonitor  metadata:    name: longhorn-prometheus-servicemonitor    namespace: longhorn-system    labels:      name: longhorn-prometheus-servicemonitor  spec:    selector:      matchLabels:        app: longhorn-manager    namespaceSelector:      matchNames:      - longhorn-system    endpoints:    - port: manager

創建 ServiceMonitor 后，Rancher 將自動發現所有 Longhorn 指標。

然后，您可以設置 Grafana 儀表板以進行可視化。

Longhorn 監控指標

Volume(卷)

指標名 說明 示例 longhorn_volume_actual_size_bytes 對應節點上卷的每個副本使用的實際空間 longhorn_volume_actual_size_bytes{node="worker-2",volume="testvol"} 1.1917312e+08 longhorn_volume_capacity_bytes 此卷的配置大小（以 byte 為單位） longhorn_volume_capacity_bytes{node="worker-2",volume="testvol"} 6.442450944e+09 longhorn_volume_state 本卷狀態：1=creating, 2=attached, 3=Detached, 4=Attaching, 5=Detaching, 6=Deleting longhorn_volume_state{node="worker-2",volume="testvol"} 2 longhorn_volume_robustness 本卷的健壯性: 0=unknown, 1=healthy, 2=degraded, 3=faulted longhorn_volume_robustness{node="worker-2",volume="testvol"} 1

Node(節點)

指標名 說明 示例 longhorn_node_status 該節點的狀態：1=true, 0=false longhorn_node_status{condition="ready",condition_reason="",node="worker-2"} 1
