CECS 456：2016是專門為格網土石籠袋、護坡工程袋兩類材料制定的規程，它是2017年發布施行的一個中國工程建設協會標準，為生產、設計、施工和驗收等提供技術依據，本規程中對格網土石籠袋的材料、編織工藝、裝填物、工程設計、施工、驗收等均作了詳細的規定。



一、格網土石籠袋材料

1、一般規定

格網土石籠袋選用應根據工程特點、水文地質條件，并應遵循因地制宜、技術可行、經濟合理且有利于生態保護和修復的原則。

2、格網土石籠袋易用于建造柔性護坡或擋土墻結構。

3、格網土石籠袋由格網網箱、土石籠袋和土石混合填充物構成。格網網箱由熱鍍鋅低碳鋼絲、鋅鋁合金低碳鋼絲，或PVC、PE、PA6、矽膠等外覆保護層的同材質鋼絲經編網機編織成兩絞或多絞狀六角形網目的網片組成。



格網材料



1、格網網箱高度宜為0.2～1.0米，當高度小于0.4米時經常稱為網墊；網箱長度大于2米時，順長度方向宜采用間距不大于1米的網片分隔成多格網體。

2、格網使用的編織鋼絲材質應符合現行國家標準《碳鋼結構鋼》GB/T 700 的有關規定，鋼絲及性能指標、鍍層質量及厚度指標應分別符合下表的規定：

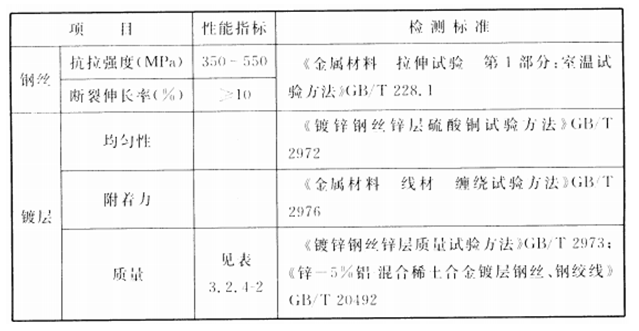

機編鋼絲及鍍層性能指標1-1

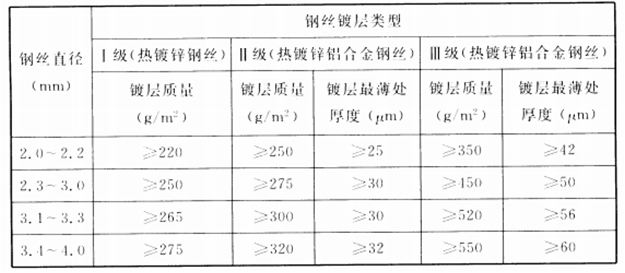

機編鋼絲鍍層質量及厚度指標1-2

注明：1、3.1-4.0mm鋼絲一般用作邊絲；



          2、I級鋼絲連續鹽霧試驗200小時，不應出現紅銹；II級鋼絲連續鹽霧試驗1000小時，不應出現紅銹；III級鋼絲連續鹽霧試驗1500小時，不應出現紅銹。試驗方法應按現行國家標準《人造氣氛腐蝕試驗 鹽霧試驗》GB/T 10125的有關規定執行

　　　3、格網鋼絲鍍層的類型應根據現行國家標準《堤防工程設計規范》GB 50286 的有關規定選用：

　①臨時工程及5級堤防工程可選用1-1中的I級鍍層鋼絲；

　②2、3、4級堤防工程宜選用表1-1中的II級鍍層鋼絲；

　③I級堤防工程宜選用表1-1中的III級鍍層鋼絲；

　④多沙或水質受到污染的河道，可按表1-1中的規定提高一級選用。



　　　4、當水質或土質受到較嚴重污染或處在濱海環境時，格網鋼絲外層宜覆塑，選用PVC材料保護層，PVC性能指標及測試檢驗方法應符合1-3的規定。

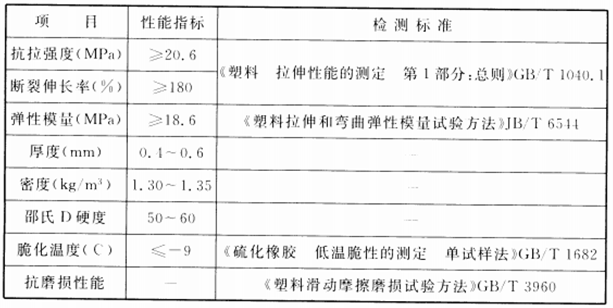

PVC保護層材料性能指標及測試檢驗方法

5、格網網箱邊絲直徑不應小于3.1mm；網絲直徑不應小于2.3mm；拉筋、扎絲直徑不應小于2.0mm。



土石籠袋材料



1、土石籠袋材料性能指標符合表1-1的規定。



土石籠袋材料性能指





項目

性能指標

檢測標準

材質

聚丙烯纖維或聚酯材料



抗拉強度（KN/m）

徑向≥80，緯向≥65



最大延伸率（%）

＜30

《土工布及其有關產品  寬條拉伸試驗》GB/T 15788

CBR 頂破強度（KN/m）

≥6

《土工合成材料 靜態頂破試驗（CBR法）》GB/T 14800

抗老化性能（光照輻射強度550W/㎡，連續照射150h）

強度保持率＞95%

《土工布及其有關產品 寬條拉伸試驗》GB/T 15788

耐凍性能（-10℃冷凍養護6d，在-10℃環境下測試）

強度保持率＞95%

年扣帶寬度

50



2、土石混合填充物宜就地取材，可根據格網土石籠放置的不同部位，填充現場開挖的砂礫土、天然混合土等，有綠化要求時應填充適當厚度的植被土。



二、格網土石籠袋制作工藝

格網土石籠袋采用機編六角形鋼絲網組裝成矩形箱體，其內罩上土工材料以便填裝土石裝填物。機編六角形鋼絲網組成的箱體也稱石籠網、格賓網、固濱籠、綠濱墊、雷諾護墊、鉛絲籠等。它的制作工藝分為：格網編織工藝、翻邊工藝和箱體組裝工藝。



1、格網編織工藝。采用2.0mm～4.0mm的鍍鋅或鋅鋁合金鋼絲以專用的重型六角網機械進行編織，網孔通過兩兩絞合相鄰鋼絲再向左和向右交替形成絞合來構成。整個網面便是由這些網孔構成。邊緣鋼絲直徑稍大于網面鋼絲直徑。根據絞合部分的不同，有著不同的規定：旋轉3個180°的稱為一般絞合，除此之外，還有3*360°也稱五絞，另外，還有規定這個絞合部分的長度的，不同的設計有著不同的規定。

2、翻遍工藝。編織出來的鋼絲網需要裁剪成片用于制作網箱，被裁剪的邊緣需要用比網面鋼絲粗的同材質鋼絲進行封邊，使裁剪部分的鋼絲纏繞在這根邊緣鋼絲上。根據網面鋼絲纏繞邊緣鋼絲的圈數不同有1.5圈和2.5圈，而且可以選擇手工鉸邊和機械鉸邊兩種翻邊方式。機械翻邊是采用專用翻邊機械進行鉸邊，特點是纏繞緊密，一般都是2.5圈以上翻邊；手工翻邊是用人工進行鉸邊，特點是成本較低。

3、箱體組裝工藝。把鉸完邊的網片組裝成一個矩形箱體的過程就是箱體組裝。組裝分為打包前組裝和工地施工組裝兩部分。由于運輸?shù)目紤]，產品在生產完工后不能如實的組裝成箱體，只是把箱體的各個部分配置整齊放于一起，待進入工地進行施工時便于快速組裝。



三、工程設計

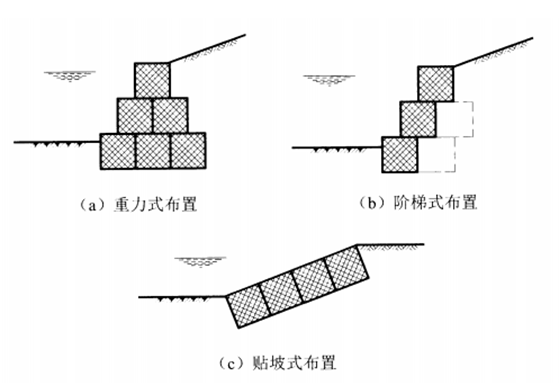

1、在實際工程中，工程布置及結構型式應綜合考慮設計總體要求、工程及水文地質條件、施工條件以及景觀綠化效果等因素，格網土石籠袋結構布置可采用重力式、階梯式、貼坡式等型式，并設置防止水流沖刷、水土流失等工程措施。也可根據工程特點及使用功能進行自由組合，但應保證結構的安全穩定，箱體布置的層數和排數應通過穩定計算確定。

2、格網土石籠袋屬于柔性結構，其計算理論有別于剛性結構，較為復雜。宜按現行行業標準《水工擋土墻設計規范》SL 379中規定的擋土墻計算理論計算，以此確定重力式和階梯式網箱土石籠的斷面尺寸。

3、格網土石籠袋作為貼坡防護時，邊坡土體自身是穩定的，且應在貼坡坡腳設置趾墻基礎，趾墻埋深同擋墻結構。護坡的滑動穩定驗算應符合現行國家標準《堤防工程設計規范》GB 50286的有關規定。



四、施工

土石籠袋與網箱綁扎固定時應采用耐腐蝕的金屬綁絲或尼龍、塑料類綁繩；土石料裝填時，為防止箱體變形，宜采用木棍、鋼管等對網箱進行臨時綁扎固定，待裝填滿夯實后，再行拆除。填土宜采用人工夯實，壓實度不宜低于85%。

1、地基處理應符合設計要求。

2、地面上的樹根、腐殖物等各種雜物應清理干凈，清理范圍應超出設計結構邊線以外500mm以上，基面清理后應及時采取保護措施。基面當為淤泥、腐殖土等不良地層時，應采用相應工程處理措施。

3、格網土石籠袋組裝與聯結應按下列規定執行：



ⅰ應展開網片，校準折縫，隔網與網身應成90°拼放；

ⅱ應調整格網網箱平整度，填裝土石籠袋，并將土石籠袋袋身底部撐展并與網箱綁扎牢；

ⅲ格網土石籠袋網箱間的聯結應符合下面規定：

⑴格網網箱各角端均應與相鄰格網網箱聯結；

⑵隔網與格網網箱之間的聯結、上層格網網箱地面與下層網箱隔網及網蓋四周之間的聯結間距均不應大于200mm；

⑶端網與格網網箱、網蓋與格網網箱的聯結間距均不應大于100mm；

⑷相鄰格網網箱間接觸面應予以聯結，聯結點均勻分布，密度不應少于4處/㎡。

4、土石籠袋裝填應結合工程的挖填平衡，裝填土石料可選用當?shù)赝?。應分層裝填，用人工或機械夯實充滿，避免裝填后產生不平整現象。

5、封蓋前，土石籠袋頂面應平整，然后袋口向內折回，以粘扣帶粘合，并以鐵棒先行固定角端，再綁扎邊框線與石籠網封蓋。



五、驗收

1、格網網箱、土石籠袋等材料應按本章中的材料性能指標進行驗收。

2、格網網箱材料試驗可按現行國家標準《鋅-5%鋁-混合稀土合金鍍層鋼絲、鋼絞線》GB/T 20492 的有關規定執行。同生產批號、同規格、同交貨狀態的材料每10000套（件）作為一個檢驗批次，不足10000套按一個批次計。

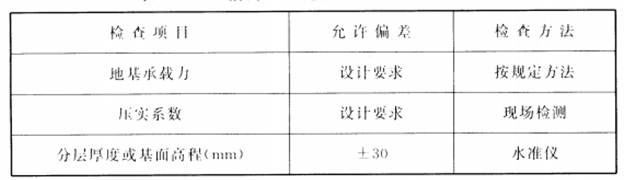

3、基礎驗收可按現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202 的有關規定執行，基礎質量檢驗標準應符合下表規定：

4、格網土石籠袋輪廓線、頂面高程與設計值的允許偏差為±100mm。
