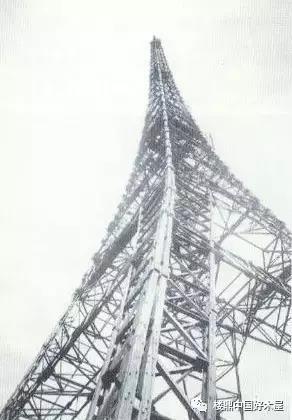

伊斯蘭堡無線電基地巖溶（伊斯曼根德國/ 1934年）

德國建于1934年的伊斯瑪蘭無線電基木結構地塔，高164米，令人震驚。德國第二次世界大戰，木材代替鋼鐵成為最重要的結構材料。

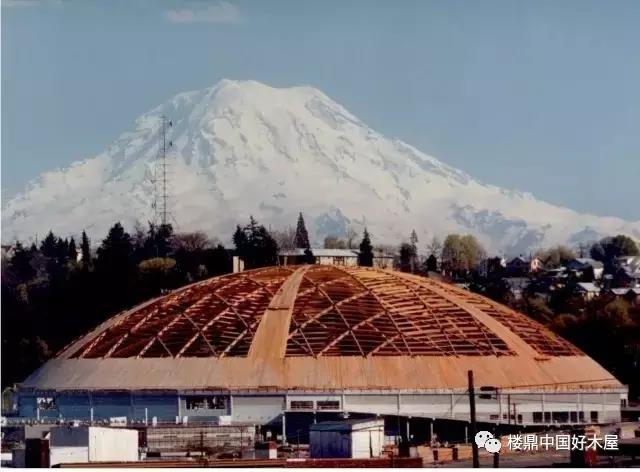

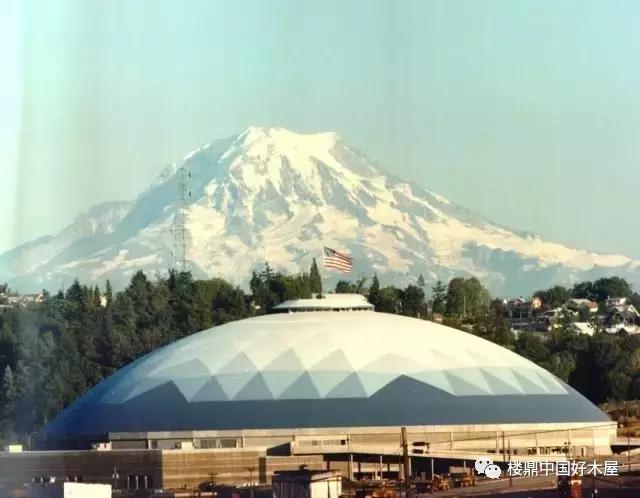

塔科馬圓頂（美國/ 1983）

塔科馬圓頂是世界上第一個大型世界穹頂結構，直徑為162米，占地面積13900平方米。穹頂頂高45.7m。

屋頂?shù)闹饕α渴?14個膠合木梁，橫截面尺寸為200mm×762mm。每個膠合木梁根據圓頂表面的曲線彎曲，然后通過金屬連接器連接形成球形單層網狀殼結構。圓頂?shù)妮d荷從現澆預應力混凝土環梁移動到36個鋼筋混凝土柱。

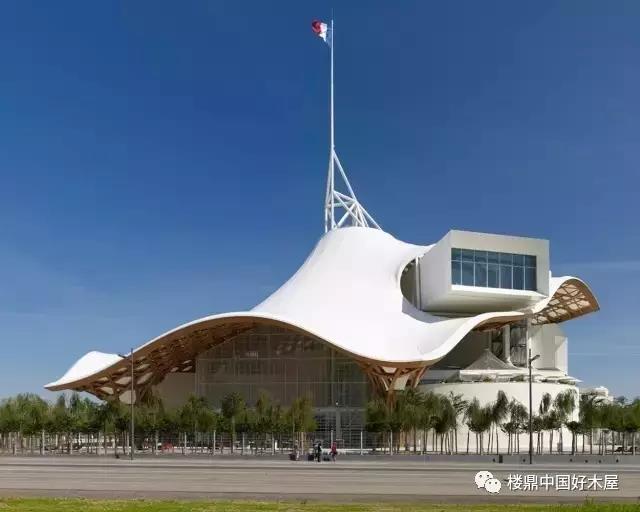

Phenko Pompidou Metz（法國/ 2010）

蓬皮杜Dumes藝術中心由Shigeru Ban建筑師設計，三個立方體高達90米深，15米跨度。三個管狀立方體彼此垂直，六邊形鋼框架芯圍繞著，主要是樓梯和電梯，堆疊的立方體和核心管的頂部是木屋頂，屋頂由PTEE膜覆蓋。

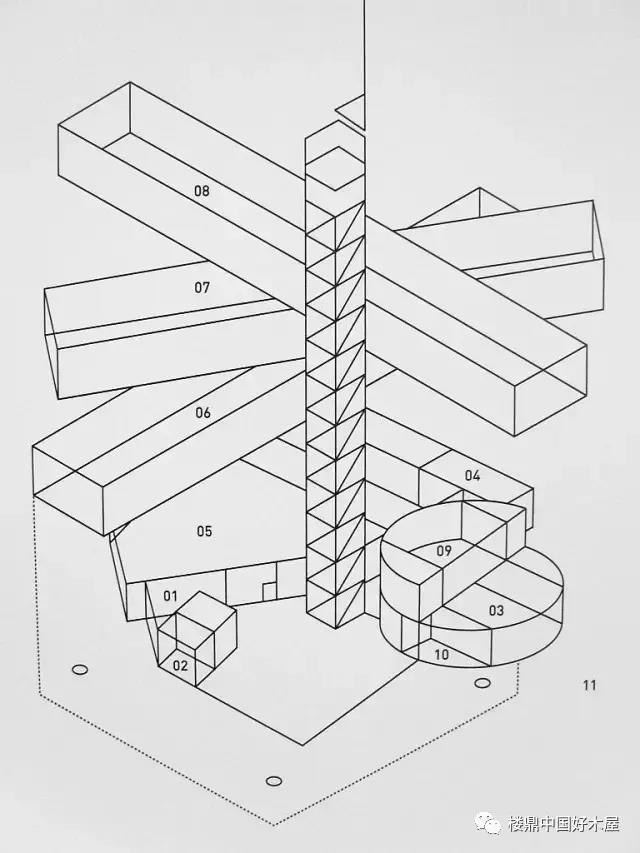

身體框圖

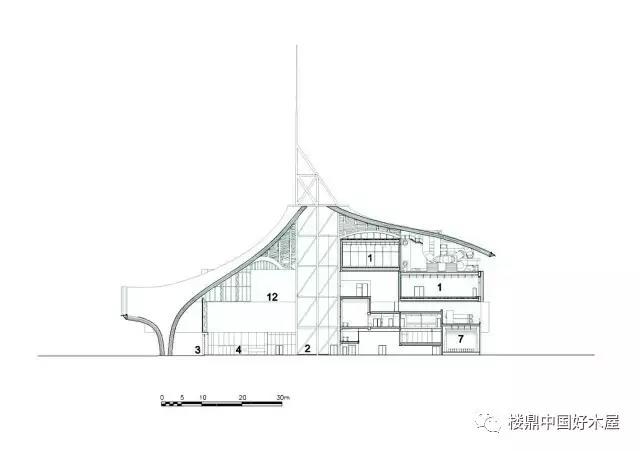

輪廓

龐貝杜西藝術中心的主要功能是公開展示更多的藝術作品（巴黎蓬皮杜的所有藏品中只有20％），巴黎博物館的展覽面積只有5.5米高從大件作品到展覽空間。為了滿足這些要求，中庭畫廊的最大高度為18米。

內部視圖

規范

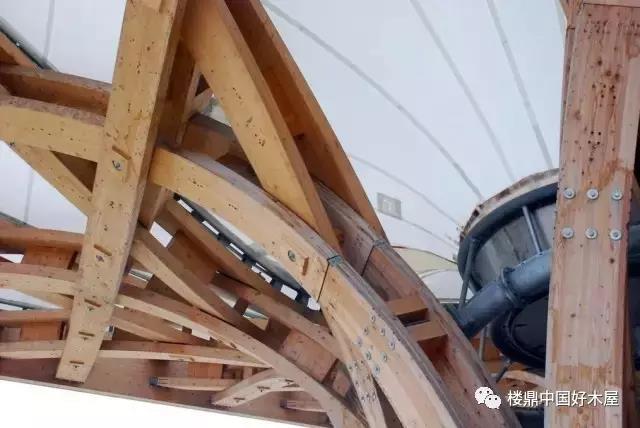

屋頂采用類似于竹子的方式制作，使木材彼此散布并疊加。強度結構的一個要素，而是結構與結構的直接固定，給人感到更加牢固。坂本在接受采訪時表示，他受到中國傳統草編的啟發。

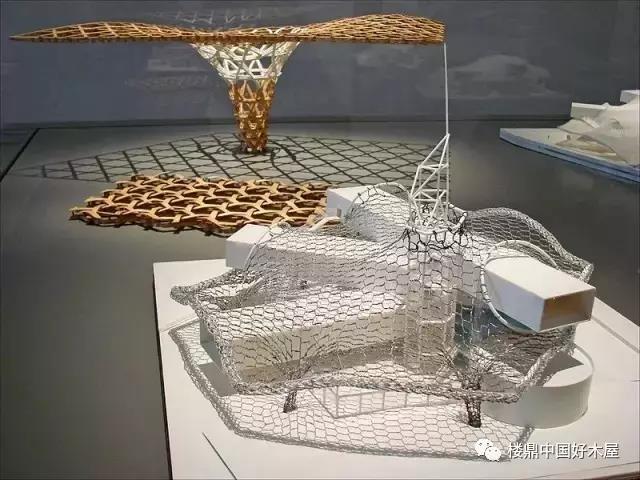

素描

從上面的草圖看，建筑屋頂只是另一種做法。 ARUP能夠形成自由屋頂表面的形狀，最后獲得良好的形狀和合理的力量。 Herman Blumer認為木屋頂?shù)慕Y(jié)構設計。這是建筑師和建筑師之間合作的結果。

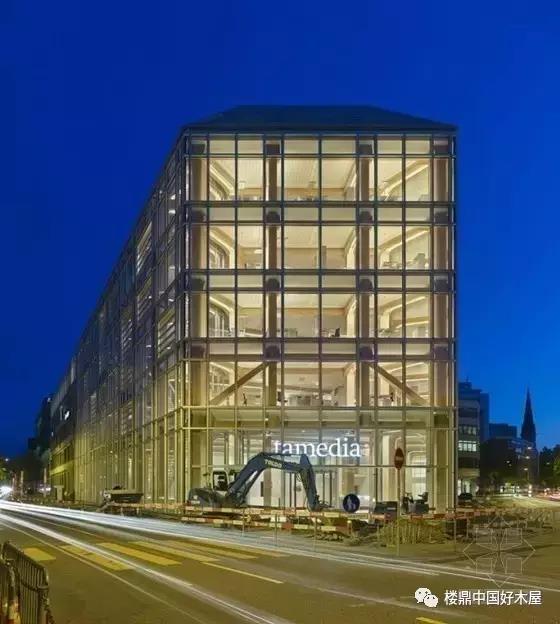

蘇黎世Tamedia辦公樓（Tamedia辦公大樓，蘇黎世/ 2013）

在蘇黎世的中心，Tamedia集團資助了一座7層高的木制建筑，設計師是日本大阪的建筑師。

他在接受采訪時說：“我在這個項目中的一個主要目標是用木材替代鋼筋混凝土?！?“此外，我不會用金屬部件，并且用木釘將木梁和其他木結構連接在一起。”

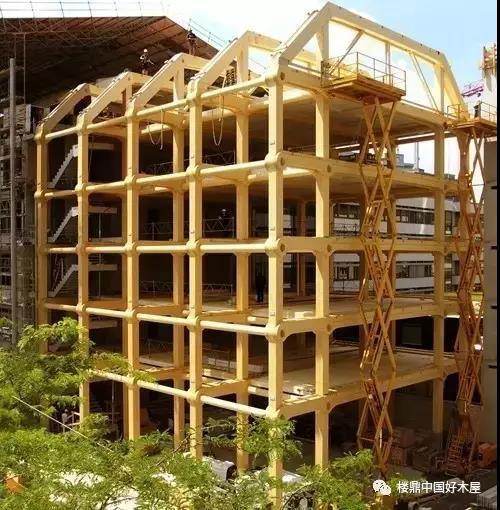

施工現場

“Tamedia集團總裁要我創造一個舒適的工作環境，這是我選擇木材的原因之一，在這樣的空間里，人們可能會像自己的客廳那樣感到平靜安靜的木屋”

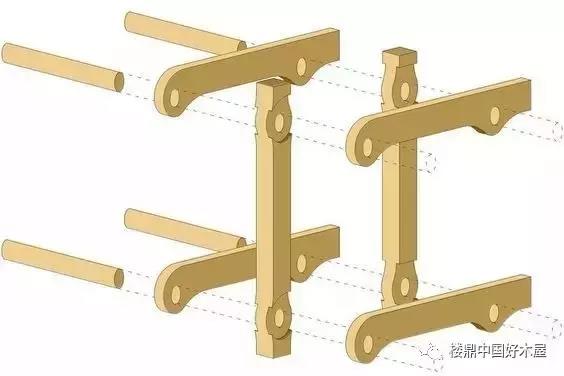

指示節點

為了建設Tamedia建筑，結構工程師首先對房屋架構中所要使用的木材進行了必要厚度計算。

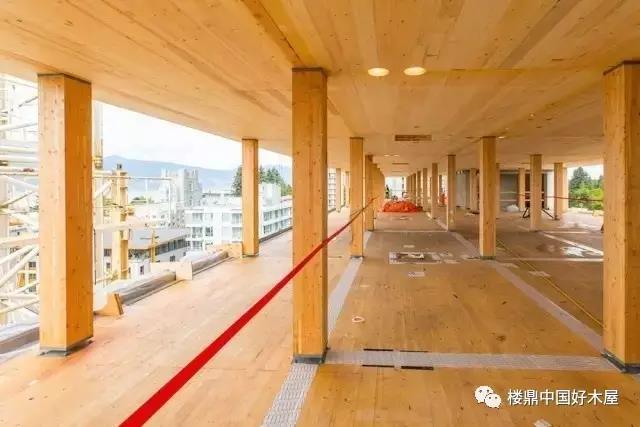

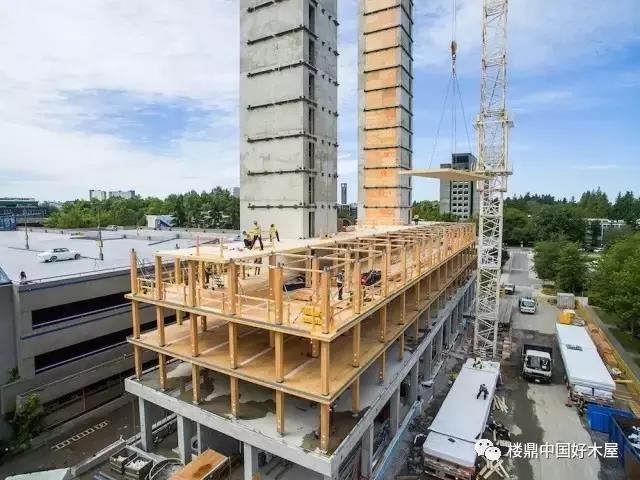

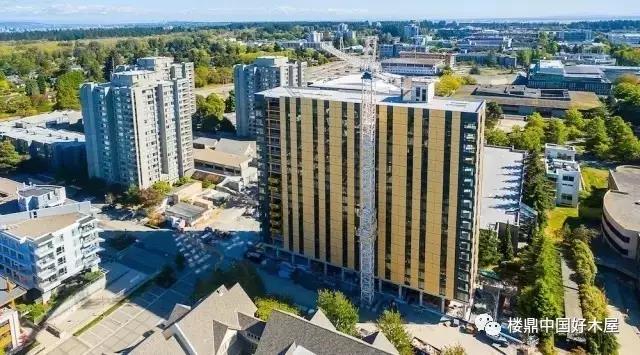

不列顛哥倫比亞大學的學生宿舍（UBC的Brock Commons，Canda，2017）

在不列顛哥倫比亞大學的心臟地帶，一座18層高53m高中學生宿舍正在建設中。建成后，這將是世界上最高的木制建筑。預計學生將于2017年9月入學。

這個宿舍是主要管道系統的框架，兩個混凝土核心管對地震起反作用，并起火以確保平穩的樓梯。基礎和以下兩層是混凝土結構，第二層由木梁和柱制成。

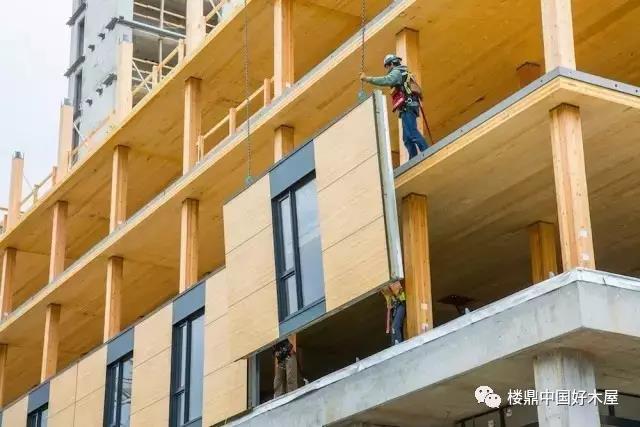

該建筑采用大量會議組裝方式，結構于2016年9月建成，比預期前的四個月。已經看到，木結構以施工速度的組裝是有利的，目前正在建設室內裝修。

設計師認為碳表面可以保護內木，所以耐火宿舍沒有問題。反而梁柱之間的鋼材連接件可能成為火災中的薄弱部位。

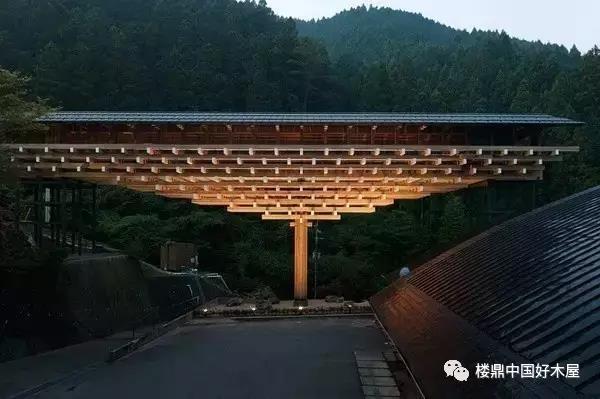

Yusuhara木橋博物館，日本/ 2010

木橋博物館博物館在日本，博物館由日本御馬研究所設計，由當?shù)氐募t紙板制成。該橋被設計為一個高度雕刻的三角形。

該項目的跨度為47m，所有結構均由底部中心的柱支撐。建筑師系統結構的一小部分，來自日本和中國傳統的懸臂式結構。

曼海姆多功能廳

（Mannheim Multihalle，Germany / 1975）

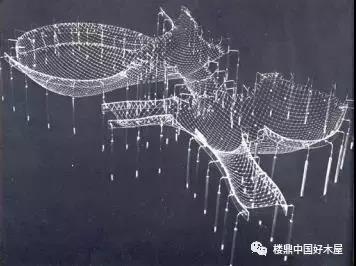

曼海姆多功能廳是Frederotto的杰作之一。 4700平方米的屋頂由木結構，最大跨度為60m，電纜的形狀基于反向起重機實驗方法。

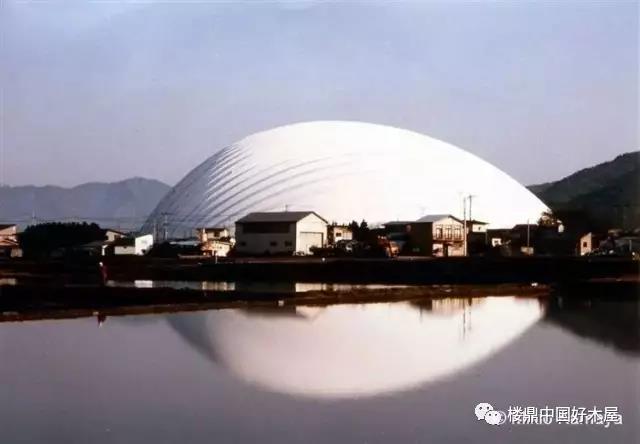

大樹在海上的體育場

（Ohdate Jukai Dome，Japan / 1997）

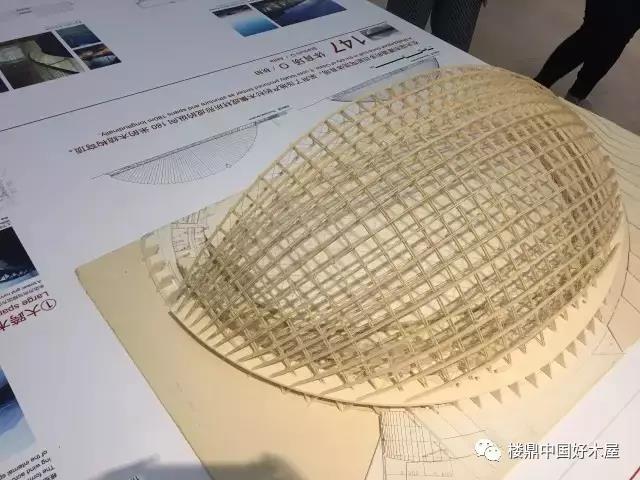

位于日本秋田縣城，設計師Yi Dongfeng熊。它具有日本最大的木拱形結構，上下和弦與秋田冷杉的組合材料，由對角方鋼管和實心管道對角線組合在一起。形式如格子設計，有些特點。

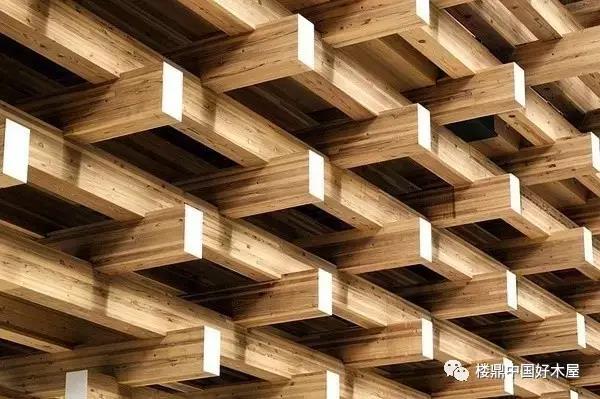

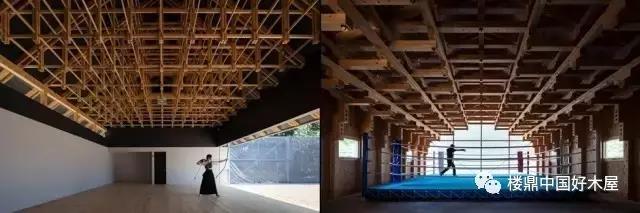

東京理工學院，日本東京新宿

設計師通常生產工具完成結構的小木材，在拳擊中心使用輕微破碎的木材進行結構施工，博物館結構拍攝很好，拳擊比較堅固。

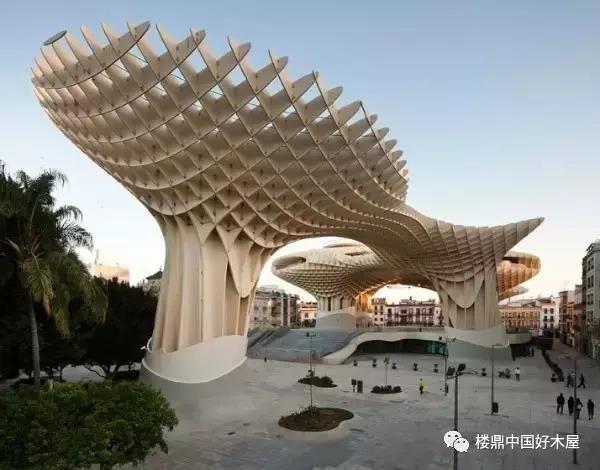

 西班牙城市傘（Metropol Parasol，西班牙/ 2011）

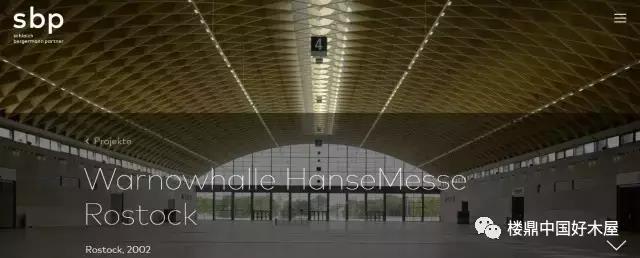

Warnowhalle Hanse Messe Rostock，德國/ 2002）

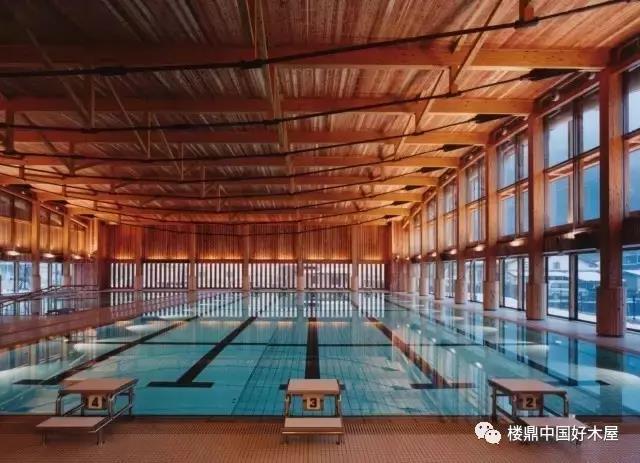

日本兵庫縣兵庫游泳池
