發電機的接線原理和注意事項有哪些

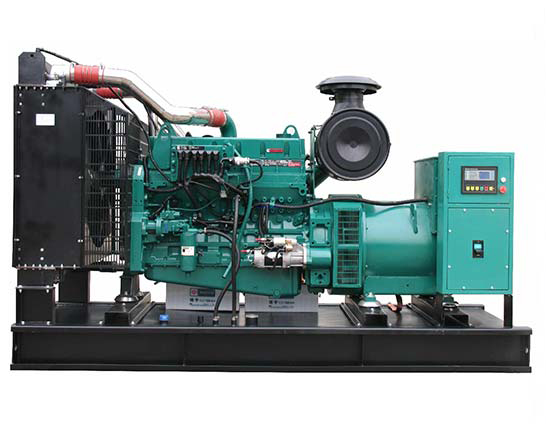

發電機柴油發電機實質是一臺三次諧波自勵磁凸極式三相四線同步發電機，因具有輸出功率大、適合移動等優點，故廣泛用于廠礦、工程施工等場合。雖然功率不同的發電機，其繞組數據有所不同發電機出租，但電路連接基本相同:

接線過程:柴油發電機出來的四根線ABCN。其中一根是N標記的線是零線。別的三根為火線。三相負載平衡。簡單的一點說就是發電機是300KW現在帶了一臺90KW的三相電動機。

假如說想再接一臺30KW的單相電機的話很有可能造成三相不平衡發電機出租。

如果想單獨接單相電用的話可以三根火線中隨便拉一根當作火線。

再接一根零線可以當作單相電用。要是想單獨接一相出來用也可以。

不過功率是不能太大的設備。那樣容易造成三相不平衡。

另外三相柴油發電機還得看多少KW的發電機。

小的發電機見意接三相電后。可以接一些照明什么的。不主張再接功率大的電器。

柴油發電機組接線時要注意以下幾點:

1、接地線接線點一般是在柴油發電機組的底盤末端，在安裝接地線時，必須接到合適的地線位置。

2、交流發電機接地中線的連接通常由用戶安裝時決定，當柴油發電機組作為**電源時，中線必須直接連到工廠接地線上。

3、較為復雜的安裝，應選擇接地中點以確保柴油發電機組正確的運行或保護設備，例如發現接地故障和將接地循環電流降到*小發電機出租。

4、接地線必須根據用戶和地方當局的建議來安排。

5、保證設備接線一直得到有效的維持，關于接線系統的維護應嚴格按照說明書去做。

柴油電機組要做到精確接線，首先應辨別接線柱或引出線是相線仍是零線。通常情況下，發電機的各接線柱或引出線都用必然的標記來區別是相線仍是零線。只要加以重視就可進行辨別零線接線柱常常使用字母M或O作標記，也有在接線旁標以接地符號標示的發電機出租。

如果零線接線柱上無符號或符號恍惚不清，可在發電機運行歷程中用電壓表測試鑒定，不要采用“碰火”的操作。
