風扇的功能是擴大流過熱管散熱器芯部氣體的水流量，提升熱管散熱器的排熱工作能力。水冷系統的風扇規定充足的排風量，適當?shù)臍鈮?，輸出功率耗費少,效率高，噪音低及其加工工藝簡易。在水冷系統中常見的是軸流式風機風扇，這類方式的風扇構造簡易，布局便捷，底壓頭時排風量大，效率高。它一般裝在熱管散熱器芯部后邊， 運用進風來制冷芯部。

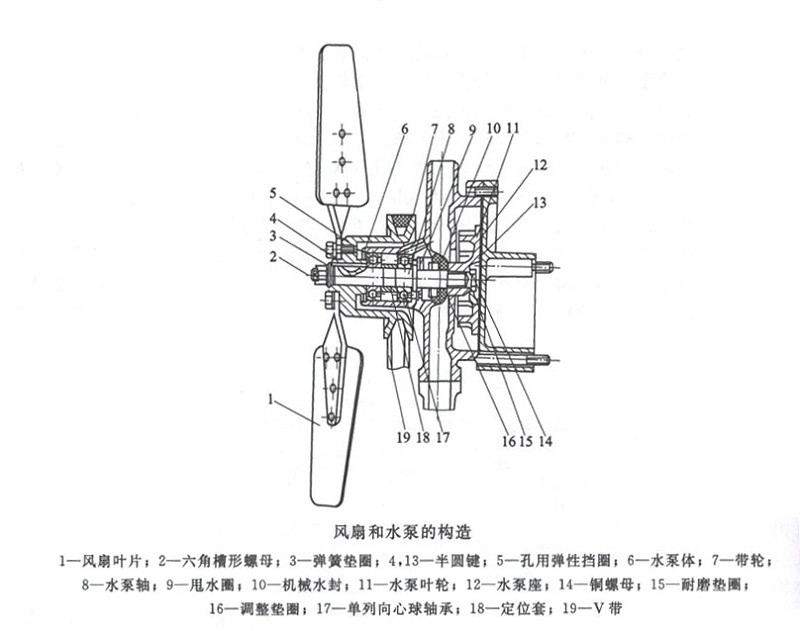

風扇的結構如下圖所示。在固定不動于皮帶輪7上的風扇支撐架上，鉚著用冷軋鋼板沖做成的風扇葉片。風扇的扇風量關鍵與風扇直徑、轉速比、葉片樣子、葉片安裝角及葉片數量相關。葉片大多數用冷軋鋼板沖壓模具做成，橫斷面樣子多見弧型。但也可以用塑膠或鋁合金型材筑成翼形橫斷面的一體式風扇，盡管生產制造加工工藝較繁雜，但效率高,輸出功率耗費小。在有一些汽車發動機上,制冷風扇的沖壓模具葉片頂端彎折，以提升扇風量。葉片應安裝得與風扇轉動平面圖成30°~ 60°傾角。葉片數量一般為4片或6片。有的將葉片間交角制成不一,以減少轉動時造成的震動和噪音。風扇外場安置護風國，可適度提升風扇的工作效能。

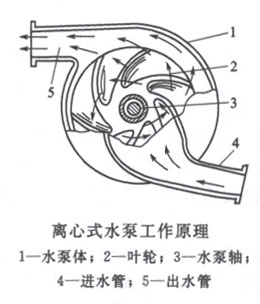

水泵的功效是提升冷卻循環水工作壓力，使水在制冷系統內加快循環系統。柴油發動機上普遍選用離心式風機水泵，原理如圖所示。水泵離心葉輪由發動機曲軸驅動器轉動時，推動水泵中的水-起旋轉，因為向心力的功效，水被拋到離心葉輪邊沿并造成一定的工作壓力， 經出水口被壓進發動機缸體水冷器中，在離心葉輪管理中心處因為水被甩向邊緣而工作壓力減少，儲水箱中的水將進水口吸進去泵中,再被離心葉輪甩出來。水泵離心葉輪一般有6~八個輪葉，輪葉樣子有軸向直葉片的，其結構簡易;有曲形葉片的，期水效率高。離心式風機水泵的主要特點是構造簡易、尺寸小工作中靠譜、生產制造非常容易及其當水泵因為常見故障而停上旋轉時，冷卻循環水仍可開展當然循環系統。
如下圖所示為4135. 6135 型柴油發動機水泵構造。水泵軸支撐在2個滾動軸承上，一端裝驅動器皮帶輪，另一端裝水泵離心葉輪。泵軸和水路自來水封開展密封性。
