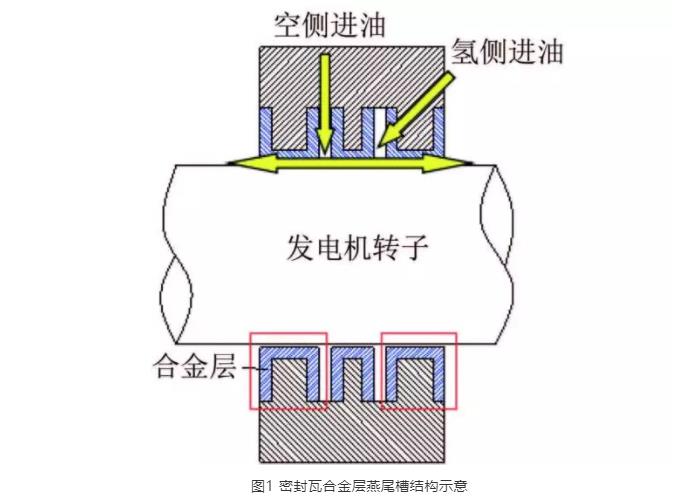

目前，國內300MW或600MW等級氫冷汽輪發電機組的密封油系統多以雙流環式為主，其具有氫氣側與空氣側油路相對獨立運行的特點。雙流環式汽輪發電機密封瓦布置于發電機的兩端，靠流動的高壓油來密封氫氣，起到防止氫氣泄漏?冷卻與潤滑轉子的作用，且其合金層形狀多為燕尾槽結構(見下圖，黃色箭頭為高壓油的流動方向)。

然而，由于密封油系統的復雜性加大了運行的難度，所以密封瓦磨損脫黏的事故頻發，我們?cè)撊绾螌?duì)密封瓦脫黏缺陷進行有效的檢測呢？西安熱工研究院有限公司和西安益通熱工技術服務有限責任公司的檢測人員們嘗試采用超聲相控陣檢測方法，效果如何呢？我們來詳細了解一下。

密封瓦燕尾槽合金層產生脫黏缺陷的原因有：

① 制造過程中的機加工切削速度和切削量失控會使背襯材料存在內應力，澆鑄前并未去除局部應力；

② 背襯材料表面存在毛刺、尖角、裂紋、縮松、夾渣等缺陷，嚴重影響了結合面的粗糙度；

③ 背襯材料表面沾污及澆鑄溫度過低使合金層與基體黏合不良；

④ 在運行交變載荷及熱膨脹應力的作用下，結合面處缺陷或局部結合不良部位的巴氏合金面積發生擴展，并逐漸從襯背上脫落。

密封瓦基體為高錫青銅材料，外部由錫基巴氏合金層(ZSnSb8Cu4)包裹，合金厚度約為3mm。

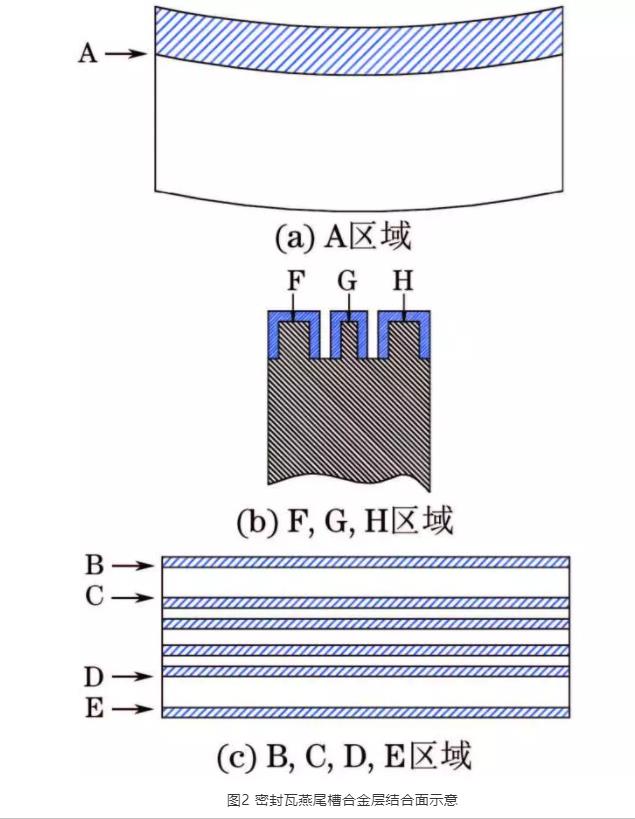

高壓油分別通過空氣側的豎直孔和氫氣側的斜孔進入密封瓦中，并受壓力作用，在密封瓦合金層與發電機轉子之間的縫隙形成油膜，密封作用最重要的區域位于合金層兩側，即圖2中B，C，F(xiàn)，D，E，H區域。因此，密封瓦燕尾槽在制造及運行檢測過程中，合金層的脫黏缺陷是無損檢測的重點關注區域。

針對合金層脫黏缺陷的檢測，通常采用直探頭和雙晶直探頭，但由于密封瓦燕尾槽的結構特殊，雙晶直探頭不能在結合面聚焦，對于結合面C，D更是無法檢測。

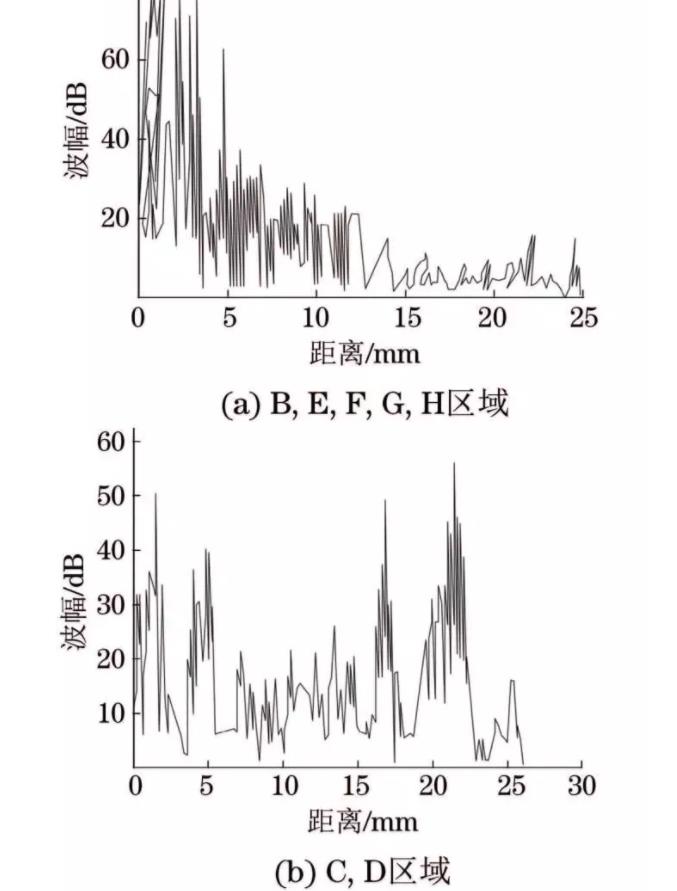

由圖3可以看出，脫黏缺陷回波較難分辨。這是由于當合金層厚度范圍在1~5mm時，合金層界面處于盲區與近場區內，盲區內缺陷無法識別，近場區內缺陷回波易受近場和信噪比的干擾，缺陷極易漏檢。因此，目前對密封瓦合金層的常規無損檢測方法為表面滲透檢測，該檢測方法作為檢查結合面脫黏缺陷的補充手段，只可對合金層與瓦背結合線的表面開口型缺陷進行檢測，而對于更為嚴重的早期內部脫黏缺陷卻無法檢測

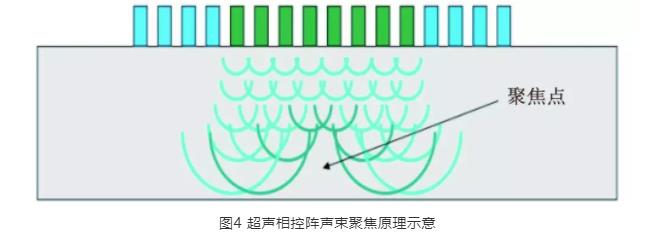

密封瓦燕尾槽采用超聲相控陣檢測具有可檢面多、檢出率高的優點。這是由于超聲相控陣的多個壓電晶片按一定的規律分布排列，通過設定相應的聚焦法則，逐次按預先規定的延遲時間激發各個晶片，使入射超聲波形成一個整體波陣面，有效地控制發射聲束(波陣面)的形狀和方向(見下圖)，實現超聲波波束的偏轉與聚焦，提高缺陷的檢出率；并可以根據需要設置超聲波入射角度范圍，對常規超聲方法難以檢測的復雜結構和受限區域進行檢測。

密封瓦合金層檢測時可以利用超聲相控陣的聚焦功能，使用線陣探頭，對結合面C，D深度位置進行聚焦，實現該區域的掃查檢測。超聲波聲束由巴氏合金層進入銅基體，在合金層與銅基體界面(B，E結合面)發生透射與反射，一次反射回波被探頭接收形成一次界面波圖像；一次透射波穿過銅基體，并在銅基體與合金層的界面(C，D結合面)再次發生透射與反射，二次反射回波形成二次界面波圖像，二次透射波最終到達底面，形成底面回波圖像。
