問:為什么環(huán)狀破損(牛眼破損)修復后效果較好,而星型和長條修復后會有痕跡?
答:雖然修復樹脂和玻璃的折光度非常接近,但是玻璃在破損的內(nèi)側(cè)邊角部位是一個微觀圓弧面,這就形成的波爾聶效應,原本修復后應該很微小的痕跡被放大了。觀察的角度不同,會發(fā)現(xiàn)有破損部位蛛絲一樣的痕跡。牛眼(環(huán)狀破損)因為破損面的角度的問題,沒有行成波爾聶效應的條件所以修復后的痕跡很不明顯。
問:為什么有些牛眼破損修復后破損內(nèi)會有膠水注入不到位的地方?
答:這往往是因為抽真空過程中真空度過低,造成破損內(nèi)的空氣沒有被完全抽出造成的。注入壓力過低或注入時間過短也會出現(xiàn)這個問題。當汽車玻璃破損內(nèi)有水的時候,當膠水固化后,水分進一步蒸發(fā),也會出現(xiàn)類似注入不到位的問題。如果是真空度的過低造成的可以更換真空度更高的修復設備,或采用多次反復抽壓的做法,延長抽真空的時間和注入樹脂的時間等方法。
如果是玻璃破損內(nèi)有水分,建議等水份自然干燥后再進行修復。有些國外視頻里,老外用丁烷噴燈烘烤修復部位,加速水份蒸發(fā)的做法不可取,雖然有些進口設備里有丁烷噴燈但是根據(jù)我們自己試驗的結(jié)果,不建議采用這種方法。具體原因效率是效率太低(需要很長的烘烤時間水分才能完全蒸發(fā))加熱造成局部應力較大變化,修復的長期質(zhì)量往往難以保障。
問:長條裂紋到底該如何修?
答:長條裂紋根據(jù)長度和位置來決定一些長條裂紋是不具備修復價值的,如果客戶來不及更換汽車玻璃,作為短時間的臨時加固,修復下也是可以的。當然了我們也修復過長達60cm長條裂紋,玻璃使用了兩年,當客戶更換新時修復效果依然很好。但是也有些裂紋由于裂紋應力過大,裂紋內(nèi)部灰塵油污或玻璃水鹽分沉積修復效果較差的。所以不是所有的裂紋都具有修復的價值,裂紋的修復后質(zhì)量不盡相同。
具體到裂紋的修復方法,視頻里已經(jīng)說的比較清楚了。裂紋修復首先要防止裂紋的擴展。就要鉆止裂孔,止裂孔的部位要在隱形裂紋的前方。鉆孔后要用沖孔針在破損端部做出一個直徑超過2mm的牛眼,這樣能有效的控制裂紋擴展也有利于樹脂的進入。長裂紋修復的效果取決于裂紋本身的情況,修復用的樹脂、修復技術和修復工具這幾個方面,號稱無痕的修復基本是不能實現(xiàn)的。
采用裂紋擴張器擴張裂紋,然后用很稀的樹脂采用手工方法滲透進裂紋內(nèi)部的方法,在國外已經(jīng)是很少人使用的一種落后的方法了,操作不當會造成裂紋擴展,無法修復破損最前端的隱形裂紋。擴張器會把前風擋的太陽膜頂出明顯的痕跡造成索賠問題。如果要是堅持使用擴張器,我們可以免費送給大家,但是你得謹慎使用。只要當需要較大應力克服樹脂收縮帶來的問題時使用比較恰當,關于這些技巧我們會在以后的教程中教給大家。一般這些中高級教程只提供給我們的直接客戶。
因為裂紋的縫隙往往比較大,采用很稀的樹脂雖然有利于樹脂的進入,但是由于樹脂固化后都有收縮,稀的樹脂收縮率較大,造成修復質(zhì)量粘合力較差等。
問:為什么修復好的長裂紋,一段時間后,裂紋有再次出現(xiàn),膠水好像不在了一樣?
答:膠水固化后不會揮發(fā)的,即使是使用有機溶劑清洗也不可能清洗的一干二凈。這種現(xiàn)象往往是由于裂紋內(nèi)部應力過大造成玻璃粘接部位開裂;玻璃經(jīng)常承受較大的力量,造成粘接部位再次開裂;玻璃破損內(nèi)部有灰塵雜質(zhì)影響修復后的粘接強度,造成粘接部位開裂;使用有機溶劑對玻璃進行清洗,造成的粘接部位強度變低粘接部位開裂;溫差變化,造成破損部位受力過大而開裂;膠水粘接強度過低或收縮率過高,造成修復部位開裂。
往往是以上幾個原因多重作用造成長裂紋再次開裂,不要過于相信是樹脂選擇不當是造成開裂的主要原因,選擇不當會造成開裂,但是即使很合適的樹脂在受到多種因素的作用,依然有開裂的可能。
開裂后返修要注意分析是那些原因造成的開裂,我們有些方法可以針對具體原因采用相應對策,可以有效的提高返修的成功率。在以后的教程中我們會逐步介紹這些方法。
問:為什么有些長裂紋樹脂注入后裂紋內(nèi)部會出現(xiàn)很多深色的痕跡?
答:這種痕跡往往是裂紋內(nèi)部的鹽分(玻璃水干燥后沉積到里面)和很細微的灰塵進入到裂紋縫隙中,當樹脂注入后,樹脂和鹽分、灰塵產(chǎn)生了化學反應,造成變色。這種情況修復前應該仔細檢查,事先和車主溝通,這些內(nèi)部的鹽分和灰塵清除比較困難比較費時成本也很高,嚴重影響修復后的效果和質(zhì)量。這種情況盡量讓車主去更換新的汽車玻璃。
星型裂紋的每條破損都把樹脂注入到位,十分困難,有些裂紋很難完全注入到位,修復后留下十分明顯的痕跡,修復后在沒有注入到位的部位繼續(xù)開裂,有什么好的解決方法。
我們從事玻璃修復多年,星型裂紋注入困難的幾個原因和對策我們是比較完備的方法,我們修復星型裂紋的最大直徑(60mm以上)能做到這樣的效果很大程度上取決于,修復工具的抽真空能力和是否具有連續(xù)抽真空能力。還取決于抽真空的時間和注入的壓力,視頻上有一些簡單的操作手法,大家可以看看,會有些幫助的。
問:是否所有的破損都需要鉆孔后才能有好的修復效果?
答:過去的設備真空度不夠,需要在破損點上進行二次沖擊或鉆孔,的確有利于提高修復效果。我們的設備一般破損不需要鉆孔或進行二次沖擊,星型裂紋隱形裂紋嚴重的,需要進行鉆孔,高修復效率,只是把修復時間縮短,不鉆孔的話修復時間會稍微長一些,我們設備的真空度能保證修復到位。個別不通的裂紋我們有一些獨到的修復方法。真空度低的設備原則上必須打孔后才才會有較好的修復效果。這就是設備真空度的差距。有些奸商銷售低真空度的產(chǎn)品,號稱幾代幾代,其實是傳銷那里學的手段罷了??蓱z的一些新手被騙后還不明白。其實你購買的就是個垃圾產(chǎn)品。你也沒有學會真正的玻璃修復技術你就學了個大概,還沒有達到最初級的玻璃修復水平。
問:為什么有些裂紋當你用力下壓是會變長出現(xiàn),當你恢復常態(tài)是就不見了或縮短了這些裂紋如何修復?這樣的裂紋如果不修復還會出來或繼續(xù)開裂嗎?
答:玻璃修復技術里面比較難修復的是這種用力后才會出現(xiàn)的隱形裂紋。這些裂紋之間的間隙非常的小,當玻璃破損部位不受力的情況下這些裂紋消失是因為這些裂紋部位的內(nèi)部應力還沒有完全散開平衡,一般破損幾周后,應力才能完全散開,這些隱形的裂紋也會顯露出來。
如果玻璃破損部位存在隱形裂紋,不用等到應力完全放散開來也可以進行修復的,但修復中要使用一些修復技巧,讓樹脂完全注入到這些隱性的皮損縫隙中。比較簡單的技巧我們已經(jīng)在視頻中做了一個簡單的演示,在星型裂紋修復視頻和長條裂紋的修復視頻中我們都有一些簡單的演示,具體的操作手法上還是有些技巧和注意事項的。
問:玻璃破損后是不是要馬上修復的效果最好?
答:這個問題要區(qū)別對待,如果是簡單的單純牛眼,及時修復效果更好,主要是外部的灰塵和水份還沒有來的及進入破損內(nèi)部,修復效果會更好些。
但是長裂紋和有隱形裂紋的星型裂紋和復合型裂紋,大多在破損初期存在應力沒有完全散開,有明顯的隱形裂紋存在,修復難度較大,甚至在操作過程中用力過大,會造成裂紋擴展變大等問題。
另外車輛的新舊,當?shù)芈窙r情況這些問題也會影響到修復時機的把握,因為新車體的微小變形和很差的路況疊加,會造成玻璃整體受力過大,這個力量要等玻璃和車體之間的膠層產(chǎn)生永久變形后才會緩解,這個需要一個過程。所以汽車玻璃修復并不是越及時越好,一般破損后2-7天內(nèi)修復效果最好。要具體詢問根據(jù)車輛情況和從車主反饋的信息,來跟車主進行溝通,通過恰當?shù)倪x擇修復時機,真正的把玻璃修復做好。真的要玻璃修復做好跟車主之間良好的溝通是也是一個必須的條件。
問:為什么汽車玻璃修復是玻璃更換行業(yè)必備的工具?
答:玻璃修復目前已經(jīng)被廣大車主和保險公司所認可,以及眾多的汽車裝飾店建立了合作關系,并取得了很好的經(jīng)濟效益,得到了市場的認可,現(xiàn)在的車主消費也趨向于理性化,能修補的就不再更換了,大部分的風擋都貼有太陽膜,就算有風擋險,保險公司也不會賠償你的太陽膜,而且車主也擔心更換后的風擋漏風、漏水、噪音大等問題這也是選擇修補的主要原因。在汽車玻璃更換行業(yè)這套玻璃修復工具也就成為一個必備的工具。
提 示
玻璃修復根據(jù)破損情況不同,多多少少會由修復后會留下些痕跡,修復效果和質(zhì)量受到一些條件的約束,很難做到完美無痕的修復效果。不是所有的破損都適合修復并保證修復后的質(zhì)量。大家應該根據(jù)實際情況選擇修復或更換。凡是號稱完美無痕的修復的無論是做工具還是做汽車玻璃修復的都不可信更不可當真。

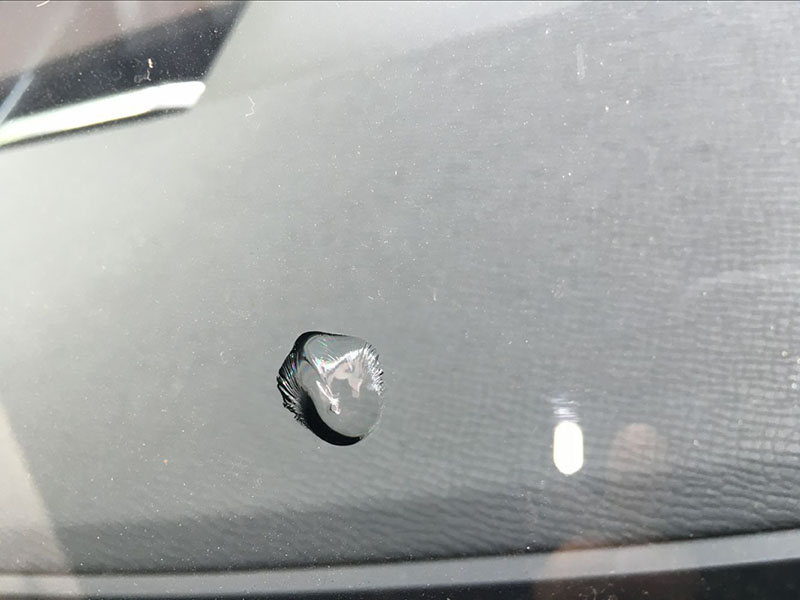

玻璃破損后,為了避免灰塵水份進入到破損內(nèi)部,影響修復效果和質(zhì)量,可以用透明膠條粘在破損部位的開口處。
文章題目:汽車玻璃修補技術答疑
瀏覽地址:http://jinyejixie.com/hangye/bolixiufu/n30037.html
聲明:本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以用戶投稿、用戶轉(zhuǎn)載內(nèi)容為主,如果涉及侵權(quán)請盡快告知,我們將會在第一時間刪除。文章觀點不代表本網(wǎng)站立場,如需處理請聯(lián)系客服。電話:028-86922220;郵箱:631063699@qq.com。內(nèi)容未經(jīng)允許不得轉(zhuǎn)載,或轉(zhuǎn)載時需注明來源: 創(chuàng)新互聯(lián)
