一、邊坡防護網介紹：

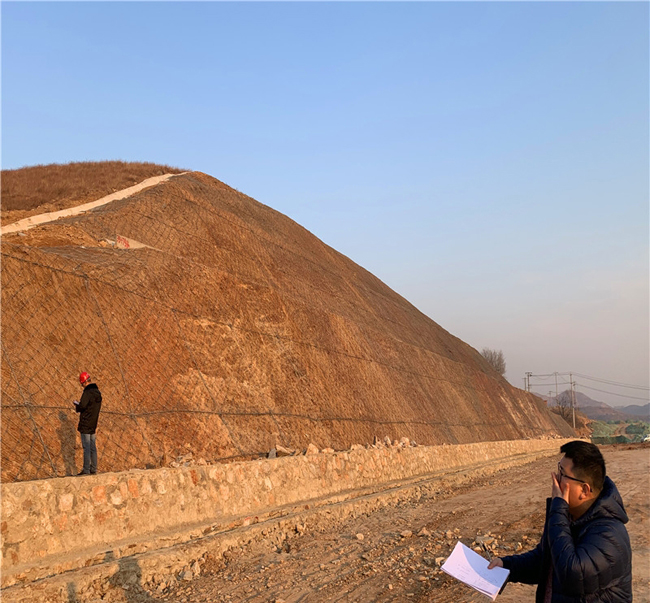

邊坡防護網防護網主要分為：主動山體防護網系列和被動山體防護網系列。（又名：邊坡防護網、護坡網、鋼絲繩網、SNS柔性防護網等。）

以高強度鋼絲繩柔性網（菱形鋼絲繩網、環形網、高強度鋼絲格柵）作為主要構成部分，并以覆蓋、緊固來防治坡面巖石崩塌、滾落、爆破飛石等危害的鋼絲繩柔性防護系統。該系統經過不斷的改進，使該技術得到很好的發展和應用，其成熟的柔性防護新技術，完善的施工應用技術、標準的模塊化操作，使SNS柔性主動防護系統成為邊坡地質災害得到大規模的應用。

SNS柔性主動防護系統是在采用國際最新坡面防護及巖石攔截標準的基礎上設計而成。與傳統的施工方法相比，該系統克服了剛性防護施工中諸多弊端，采用模塊化安裝方式、縮短了工期和施工費用，整個系統由高強度鋼絲繩柔性、錨桿及其它安裝附件組合安裝而成。

二、主動邊坡防護網特點

以鍍鋅高強度鋼絲繩為主要材料的的主動防護系統具有高韌性、高防護強度、易鋪展性等優點。主動防護系統通過多次邊坡防護工程的現場試驗和對比，具有適應任何坡面地形、安裝程序標準化、系統化等優點。

主動防護系統開放的系統特征能夠?qū)⒐こ虒?duì)環境的影響降到最低點，其防護區域內可以充分的保持土體、巖石的穩固，通過人工實施植草、植樹的綠化作用。將工程與環境融洽融合。

采用熱鍍鋅高強度鋼絲繩做為系統主要材料的主動防護系統，其材料的特殊制造工藝和高防腐防銹技術,決定了系統的超高壽命，通過大量的試驗和研究發現。SNS主動防護系統具有30—50年的防護使用壽命。

采用SNS主動防護系統，使參與的安裝設備、工程材料、施工人員充分減少。分體式材料與組合安裝的特點決定了工程安裝的易用性。系統對坡面的自適應與系統的柔韌性使工程安裝實現了程序化標準化。

三、系統主要構件及特征

常用主動網結構配置及防護功能（符合鐵道行業標準：TB/T 3089—2004）

1.GAR1型：普通簡單型 鋼絲繩網 邊沿（或上沿）鋼絲繩錨桿+支撐繩+縫合繩（D0/08/300鋼繩網+上下沿錨固+上下沿（或橫向）支撐繩） 圍護作用，限制落石頭運動范圍，部分仰制崩塌的發生。

2.GAR2 型：普通型 鋼絲繩網 系統鋼絲繩錨桿+支撐繩+縫合繩，孔口凹坑+張拉［或邊沿（上沿）錨固（鋼索錨桿2-4m距4.5m）+縱橫向支撐繩（2-∮16）+鋼絲繩網（◇08/300/4*4㎡）+縫合繩（∮8）］ 坡面加固，仰制崩塌和風化剝落的發生，限制局部或少量的落實運動范圍。

3.GPS1型：普通常用型 鋼絲繩網+鋼絲格柵 同GAR1+鋼絲格柵（GAR1+SO/2.2/50鐵絲格柵） 同GAR1，有小塊落石時選用。

4.GPS2型：普通常用型 鋼絲繩網+鋼絲格柵 同GAR2+鐵絲格柵［或邊沿（上沿）錨固（鋼索錨桿2-4m距4.5m）+縱橫向支撐繩（2-∮16）+鋼絲繩網（◇08/300/4*4㎡）+縫合繩（∮8）+ SO/2.2/50鐵絲格柵+系統錨固］ 同GAR2，有小塊危石或土質邊坡時選用。

5.GER1型： 鋼絲格柵 同GAR1但用鐵線縫合〔SO/2.2/50鐵絲格柵，上下沿錨固，上下沿支撐繩〕 同GAR1，但落石塊體積小且壽命要求較短時選用，以碎落防護為主

GER2 鋼絲格柵 同GAR2但用鐵線縫合〔SO/2.2/50鐵絲格柵，上下沿錨固，縱橫沿支撐繩〕 同GAR2，但危石塊體積小且壽命要求較短時采用 。

6.GTC-65A型： 高強度鋼絲格柵 預應力鋼筋錨桿+孔口凹坑+縫合繩（根據需要選用邊界支撐繩和鋼絲繩錨桿） 同GPS2，能滿足可達100年的更長的防腐壽命要求，但其加固能力僅為其70%～80%左右，不適合于體積大于1立方米大塊落石防護 。

7.GTC-65B型： 高強度格柵 預應力鋼筋錨桿（根據需要選用邊界支撐繩和鋼絲繩錨桿） 同GAR1，能滿足可達100年的更長的防腐壽命要求，但不適合于體積大于1立方米大塊落石防護。

8.MG-GPS2型： 鋼絲繩網+鋼絲格柵+深度固坡鋼筋錨桿 同GPS2+鋼絲格柵+深度固坡鋼筋錨桿［或邊沿〔上沿〕錨固〔深度固坡鋼筋錨桿2-8m間距模數2.25m〕+縱橫向支撐繩〔∮16/∮12〕+鋼絲繩網〔◇08/300/4*4㎡〕+縫合繩〔∮8〕+SO/2.2/50鐵絲格柵+系統錨固 張拉墊板］ 坡面加固+坡體深層錨固，仰制坡體崩塌和表層風化剝落的發生，限制坡體滑坡及局部落石運動范圍，可用于有小塊危石或土質或土夾石邊坡的治理。

9.MG-GPS2-L型： 同MG-GPS2 同MG-GPS2+坡面織草綠化 同MG-GPS2+坡面織草綠化。

三、邊坡防護網 - 被動邊坡防護網系統介紹

SNS被動防護網系統是由鋼絲繩網、高強度鐵絲格柵網、錨桿、工字鋼柱、上下拉錨繩、消能環、底座及上下支撐繩等部件構成。系統由鋼柱和鋼繩網聯結組合構成一個整體，對所防護的區域形成坡面防護，從而阻止崩塌巖石的下墜，起到邊坡防護的作用。

鋼繩網被動防護系統的特點在于：系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊動能，消能環的設計和采用使系統的抗沖擊能力得到進一步提高。與剛性攔截和砌漿擋墻相比：改變了原有施工工藝。使工期和資金得到減少。

本系統以崩塌落石的沖擊動能作為工程施工的設計選型依據，避免了剛性坡面防護設計中，參數與防護等級不相稱或相差較大等缺點，針對不同的防護等級。公司開發設計出不同能量等級的產品與之相配套。防護能量從250-3000kj，并已能對高達5000kj的更高能級進行特殊防護。

鋼繩網被動防護系統在材料的設計上考慮了易于安裝，即用最少量的錨桿和最少量的開挖來實現最快速簡便的施工安裝。系統部件全部實行標準化的工廠生產，現場施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的安裝作業，施工安裝和維修人員僅需要少量常規機具即可進行系統的安裝、維修和部件更換。

結構配置及防護功能（符合鐵道行業標準：TB/T 3089—2004） ：

1.rx-025 型：(常用簡單型) DO/08/350 鋼柱+支撐繩+拉錨繩+縫合繩+減壓環[鋼柱（ 間距10M），帶消能環的∮14雙支撐繩和∮16“1”字形上拉錨繩（每跨3個消能環），∮14側拉錨繩（單繩），◇/08/250/4*5㎡鋼絲繩網，∮8縫合繩,格柵網] 攔截撞擊能250kj以?xún)?nèi)的落石 。

2.RX-050型：（普通常用型) DO/08/200 同RX-025[鋼柱（間距10M），帶消能環的∮16雙支撐繩和∮16“人”字形上拉錨繩（每跨6個消能環），∮16側拉錨繩（單繩），◇/08/200/4*5㎡鋼絲繩網，∮8縫合繩,格柵網] 攔截撞擊能500kj以?xún)?nèi)的落石 。

3.RX-075型：(常用型) DO/08/150 同RX-025[鋼柱（間距10M），帶消能環的∮18雙支撐繩和∮16“人”字形上拉錨繩（每跨10個消能環），∮18側拉錨繩（單繩），◇/08/150/4*5㎡鋼絲繩網，∮8縫合繩,格柵網] 攔截撞擊能750kj以?xún)?nèi)的落石 。

4.RX I-025 R5/3/300 鋼柱+支撐繩+拉錨系統+縫合繩 同RX-025

6.RX I-050 R7/3/300， 同RX I-025 RX-050

7.RX I-075 R7/3/300， 同RX-025 RX-075

8.RX I-100 R9/3/300， 同RX-025[鋼柱（間距9m），帶消能環的∮18雙支撐繩和∮16“人”字形上拉錨繩（每跨10個消能環），∮18側拉錨繩（單繩），◇/08/120/4*4.5㎡鋼絲繩網，∮8縫合繩,格柵網[支撐繩（c+）、錨桿（L+）] 攔截撞擊能1000kj以?xún)?nèi)的落石。

9.RX I-150 R12/3/300 同RX-025 攔截撞擊能1500kj以?xún)?nèi)的落石。

10.RX I-200 R19/3/300 同RX-025 攔截撞擊能2000kj以?xún)?nèi)的落石。

11.AX-015 DO/08/250 同RX-025 攔截撞擊能150kj以?xún)?nèi)的落石 。

12.AX-030 DO/08/200 同RX-025 攔截撞擊能300kj以?xún)?nèi)的落石 。

13.AX I-015 R5/3/300， 同RX I-025 同AX-015

14.AX I-030 DO/08/300， 同RX-025 同AX-030

15.CX-030 DO/08/200， 同RX-025 同AX-030

16.CX-050 DO/08/150， 同RX-025 同RX-050

17.CX I-030 R7/3/300， 同RX I-025 同AX-030

18.CX I-050 R7/3/300， 同RX-025 同RX-050

注：1、上表型號中后邊數字代表被動防護網的能量吸收能力；如“050”表示系統最大能量吸收能力為500kj，“150”表示系統最大能量吸收能力為1500kj，依次類推；2、產品質量標準均符合“中華人民共和國鐵道行業標準：TB/T 3089—2004” 。

四、邊坡防護網 - 邊坡柔性防護網安裝步驟

（1）SNS邊坡柔性防護網安裝步驟按設計并結合現場實際地形對鋼柱和錨桿基礎進行測量定位?，F(xiàn)場放線長度應比設計系統長度增加約3～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置時取上限（8%）；對地形較平整規則，系統布置能基本上在同一等高線沿直線布置時取下（3%）；在此基礎上，柱間距可有為設計間距20%的縮短或加寬調整范圍。

（2）基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚未達到設計深度時，則在基坑內的錨孔位置處鉆鑿錨桿孔，待錨桿插入基巖并注漿后才灌注上部基礎砼)。

（3）預埋錨桿并灌注基礎砼(對巖石基礎，2、3工序應為鉆鑿錨桿孔和錨桿安裝，對砼基礎，亦可在灌注基礎砼后鉆孔安裝錨桿)。

（4）基座安裝：將基座套入地腳螺栓并用螺帽擰緊。

（5）鋼柱及上拉錨繩安裝

（6）側拉錨繩的安裝：安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。

（7）上支撐繩安裝

（8）下支撐繩安裝

（9）鋼繩網的安裝

（10）鋼絲繩網格柵安裝[1]
