F5 BIG-IP HA配置

配置準備

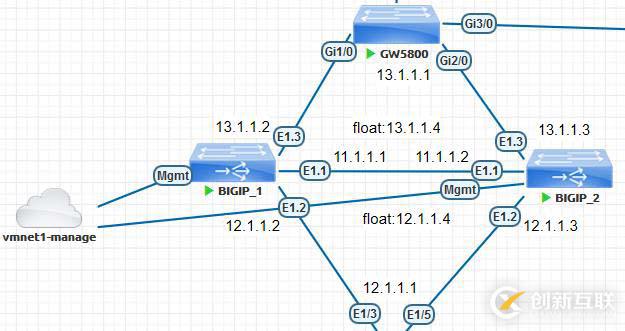

在做HA實驗之前最好把網絡拓撲和地址規劃好，這樣配置HA更簡單明了，拓撲如下：

成都創新互聯-專業網站定制、快速模板網站建設、高性價比東寶網站開發、企業建站全套包干低至880元,成熟完善的模板庫,直接使用。一站式東寶網站制作公司更省心,省錢,快速模板網站建設找我們，業務覆蓋東寶地區。費用合理售后完善，十載實體公司更值得信賴。

IP信息：
BIGIP-1管理ip：192.168.150.129
BIGIP-2管理ip：192.168.150.130
外部vlan13對應ip段：13.1.1.0/24
內部vlan12對應ip段：12.1.1.0/24
BIGIP HA ip段：11.1.1.1-2/30

注意：
兩臺bigip，最好先配置第二臺bigip，然后再配置第一臺bigip。
如果是一臺bigip，那就配置完bigip-2的操作就可以了。

配置bigip-2

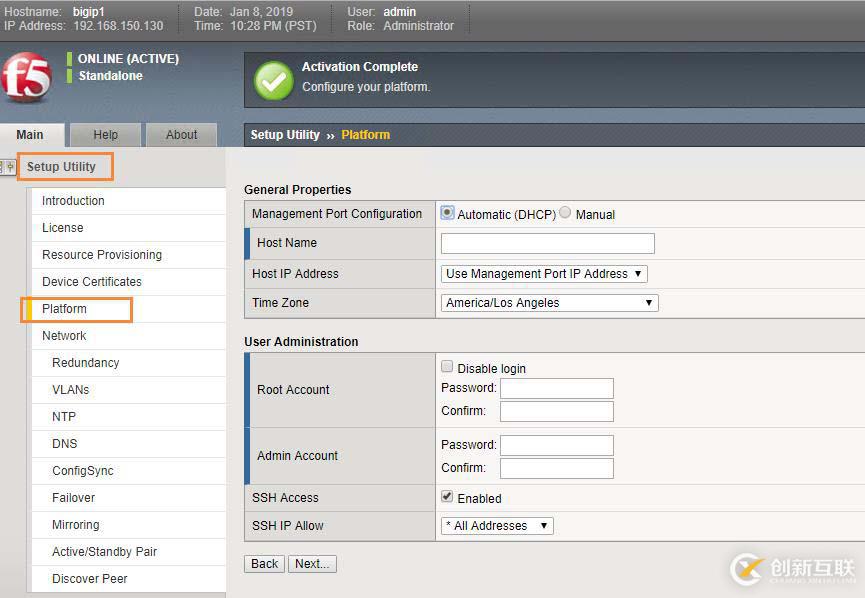

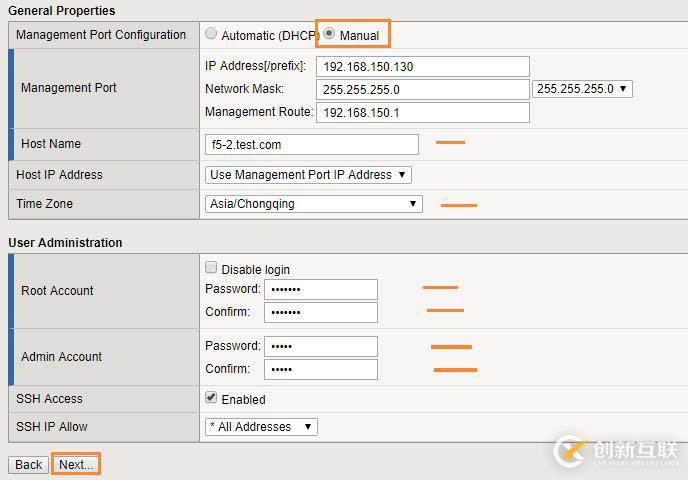

通用配置

配置內容包括：

• 管理地址
• 主機名（必須是標準的FQDN）
• 時區
• 修改默認root密碼
• 修改默認admin密碼
• 開啟ssh


系統接受配置信息應用后會退出登錄，輸入新的密碼登錄。將進入網絡配置階段：

網絡配置

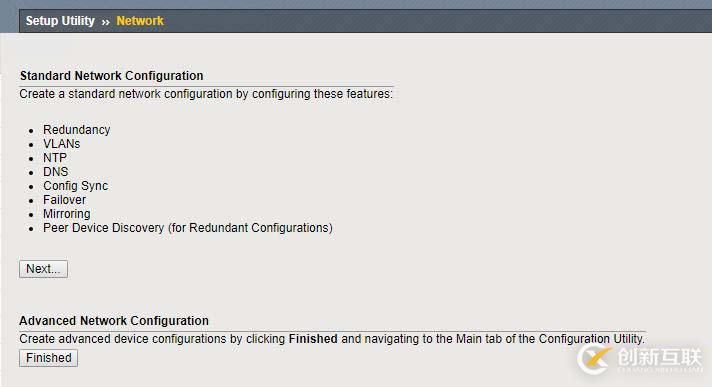

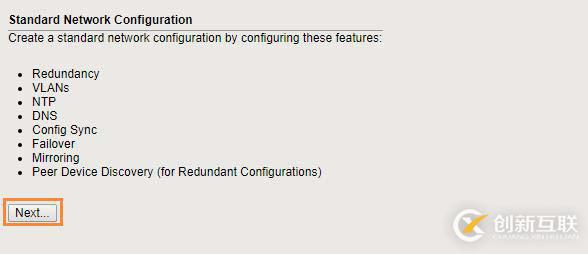

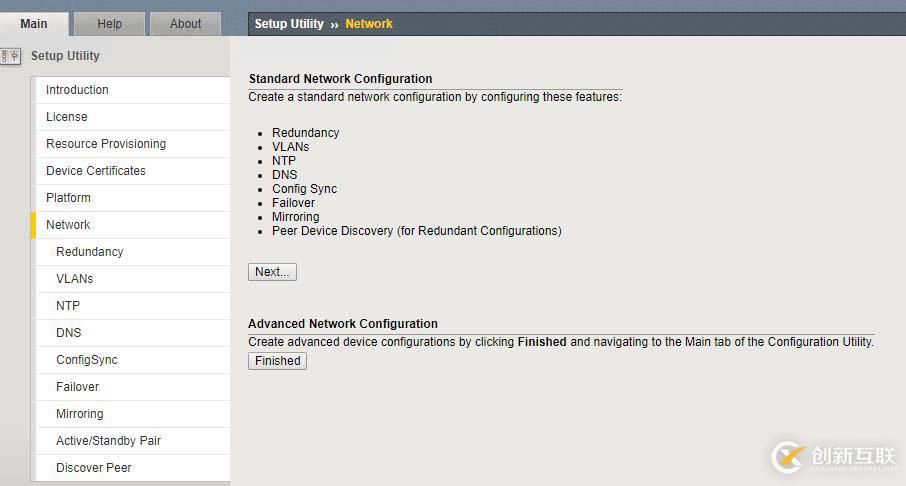

選擇標準網絡，next：

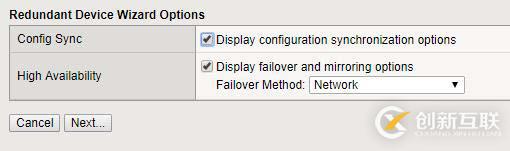

配置設備冗余選項，默認即可，next：

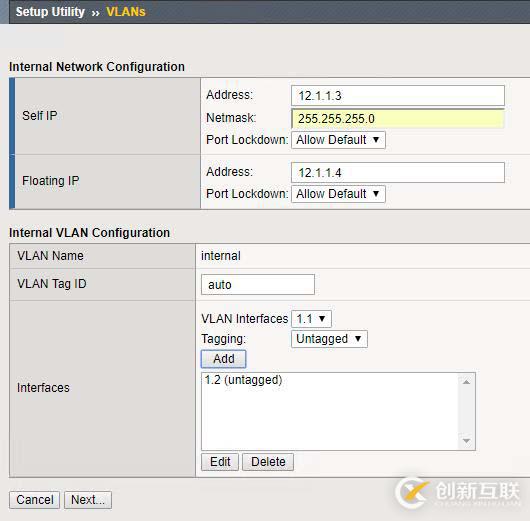

配置內部網絡

內容包括：

• 內部接口的ip
• 內部接口的float ip
• 接口選擇指定的連線接口，tagging 選擇untagged，然后add
  選擇好后NEXT：

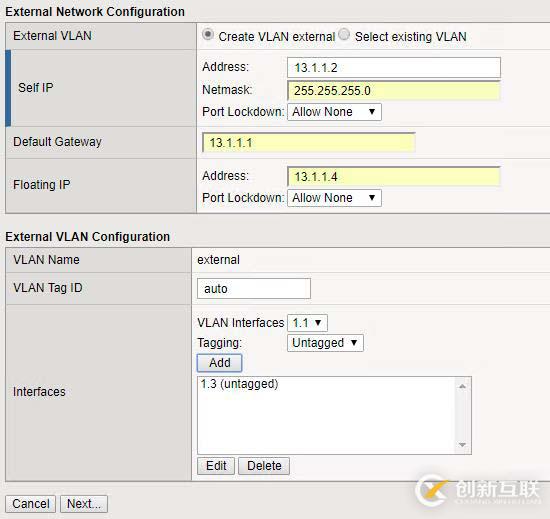

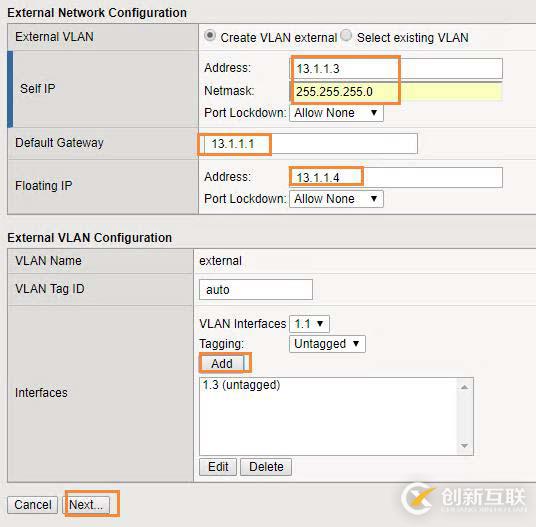

配置外部網絡

內容包括：

• 外部接口的ip
• 外部接口默認網關ip
• • 外部接口的float ip
• 接口選擇指定的連線接口，tagging 選擇untagged，然后add
  選擇好后NEXT：

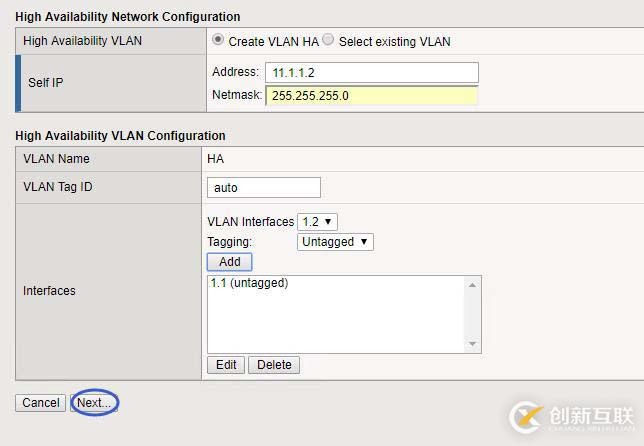

配置HA網絡

內容包括：

• HA接口的ip
• HA接口選擇指定的連線接口，tagging 選擇untagged，然后add
  選擇好后NEXT：

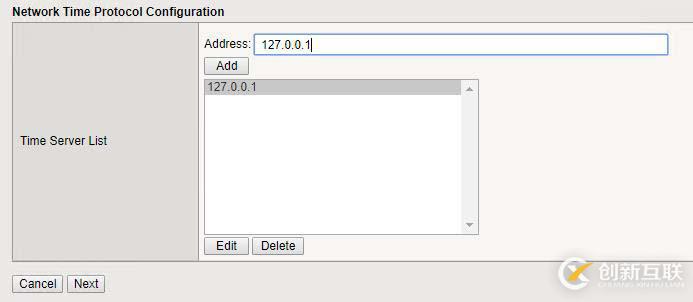

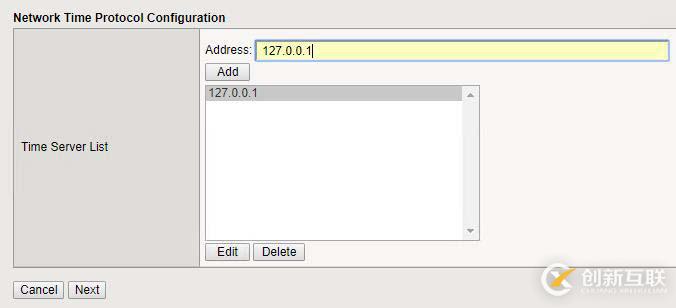

配置時間服務器

這里就默認指定本機。
如果有內部NTP，可以指定內部ntp或者公網ntp都可。

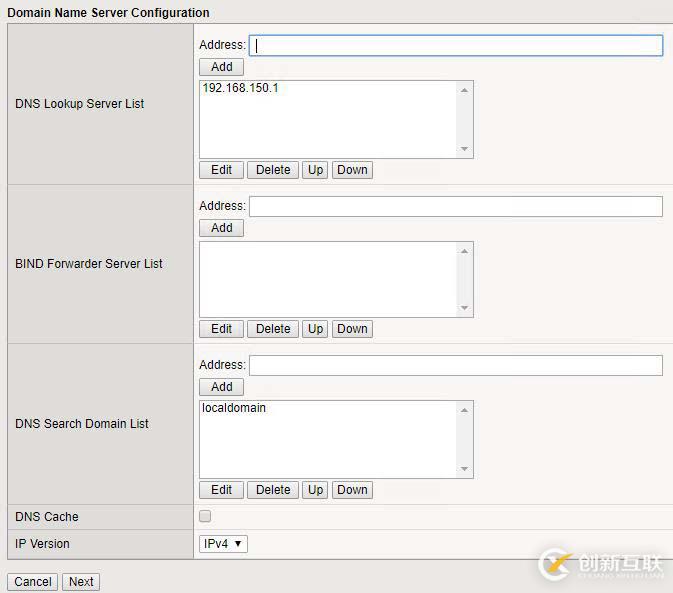

配置dns

根據需求配置，這里默認：

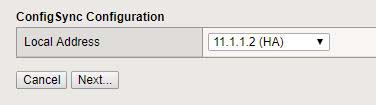

配置同步鏈路

最好選擇HA。

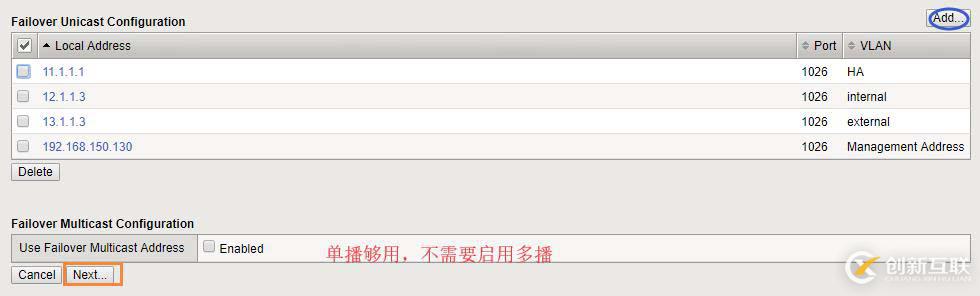

故障轉移配置

默認只有HA鏈路，可以通過右上角ADD 將內部和外部也全部加進來。

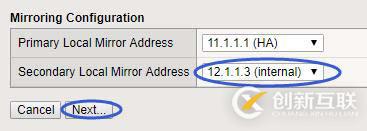

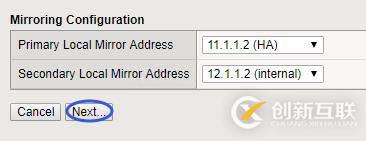

鏡像鏈路配置

鏡像配置可以將內部網絡作為備用鏈路。

BIGIP-2配置結束

選擇最下邊的 “Finished” 完成。

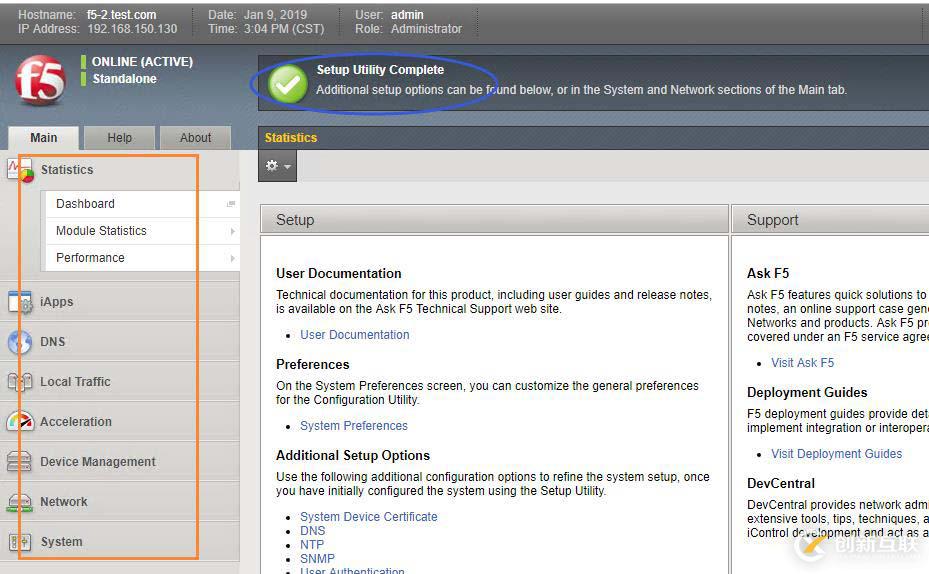

配置完成后，會看到如下信息：

配置bigip-1

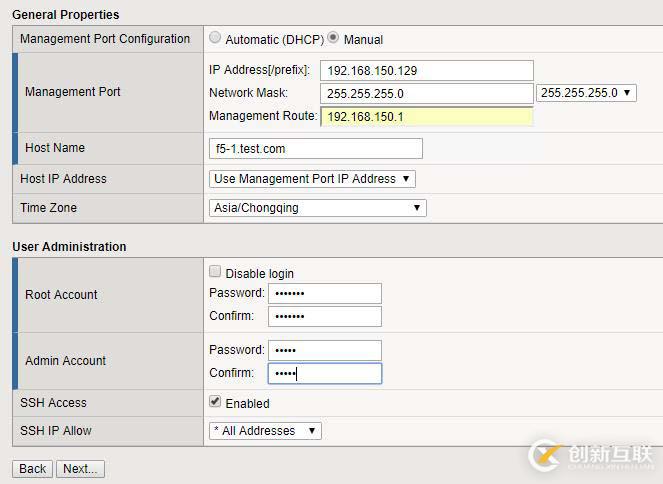

通用配置

配置內容包括：

• 管理地址
• 主機名（必須是標準的FQDN）
• 時區
• 修改默認root密碼
• 修改默認admin密碼
• 開啟ssh


系統接受配置信息應用后會退出登錄，輸入新的密碼登錄。將進入網絡配置階段：

網絡配置

選擇標準網絡，next：

配置設備冗余選項，默認即可，next：

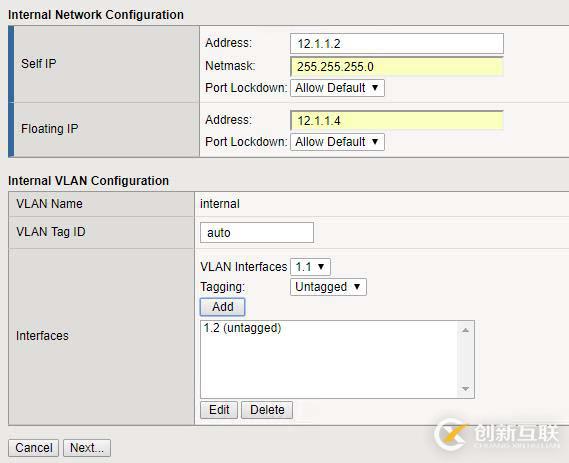

配置內部網絡

內容包括：

• 內部接口的ip
• 內部接口的float ip
• 接口選擇指定的連線接口，tagging 選擇untagged，然后add
  選擇好后NEXT：

配置外部網絡

內容包括：

• 外部接口的ip
• 外部接口默認網關ip
• • 外部接口的float ip
• 接口選擇指定的連線接口，tagging 選擇untagged，然后add
  選擇好后NEXT：


配置HA網絡

內容包括：

• HA接口的ip
• HA接口選擇指定的連線接口，tagging 選擇untagged，然后add
  選擇好后NEXT：


配置時間服務器

這里就默認指定本機。
如果有內部NTP，可以指定內部ntp或者公網ntp都可。

配置dns

根據需求配置，這里默認：

配置同步鏈路

最好選擇HA。

故障轉移配置

默認只有HA鏈路，可以通過右上角ADD 將內部和外部也全部加進來。

鏡像鏈路配置

鏡像配置可以將內部網絡作為備用鏈路。

主備配置

標準主備配置

還是在第一臺BIG-IP上配置：選擇“Standard pair configuration”的Next：

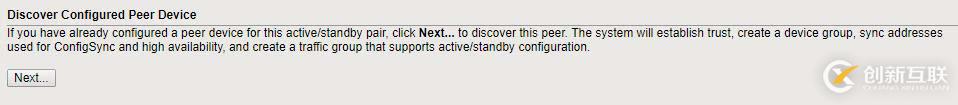

發現主備設備

這有段內容大意是：如果你確實有兩臺設備 來配置主備，那么點擊NEXT 去發現第二臺設備。系統將將自動創建trust，創建一個設備組，利用HA來配置同步和高可用，也會創建一個traffic group來支持主備配置。

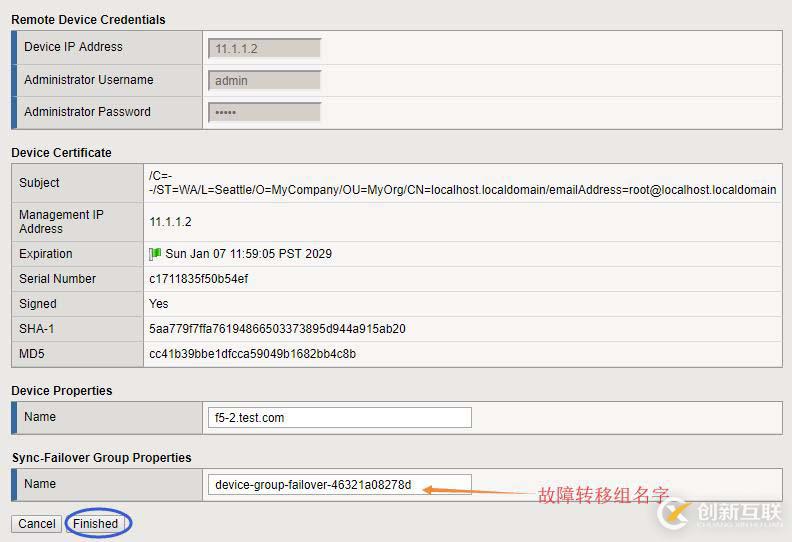

遠端設備信息

其實就是備機的ip和用戶名密碼，點擊"Retrieve Device Information"：

點擊“Finished” 完成。

等待設備配置之后，會看到兩個bigip都在“awiting initial sync”狀態。
并且設備會根據ip地址選舉主備：主的為active、被的為standby狀態。

進行第一次手動同步

接下來的操作都在active 主設備上操作。

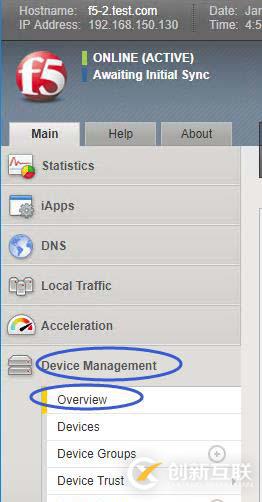

按照圖片進入選項：

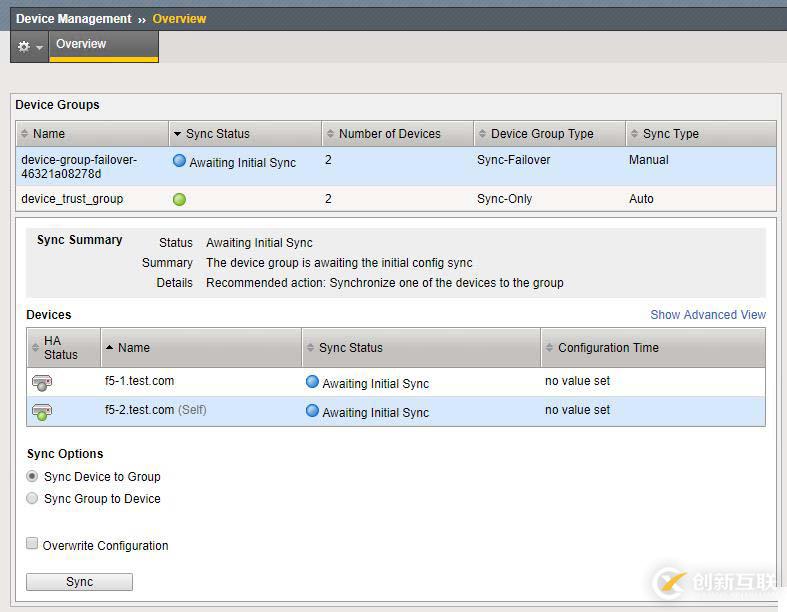

在Sync Options選項處：

• 選擇sync device to group （也就是將本地設備的配置同步到組里，實現主備第一次同步。）
• Overwrite configuration（覆蓋配置，由于兩臺設備都是初始化配置，就無需選擇這個了。如果standby配置過別的東西，可以選擇這里，直接覆蓋standby設備，否則同步不成功。）
• 然后點擊最下邊sync ，進行同步。

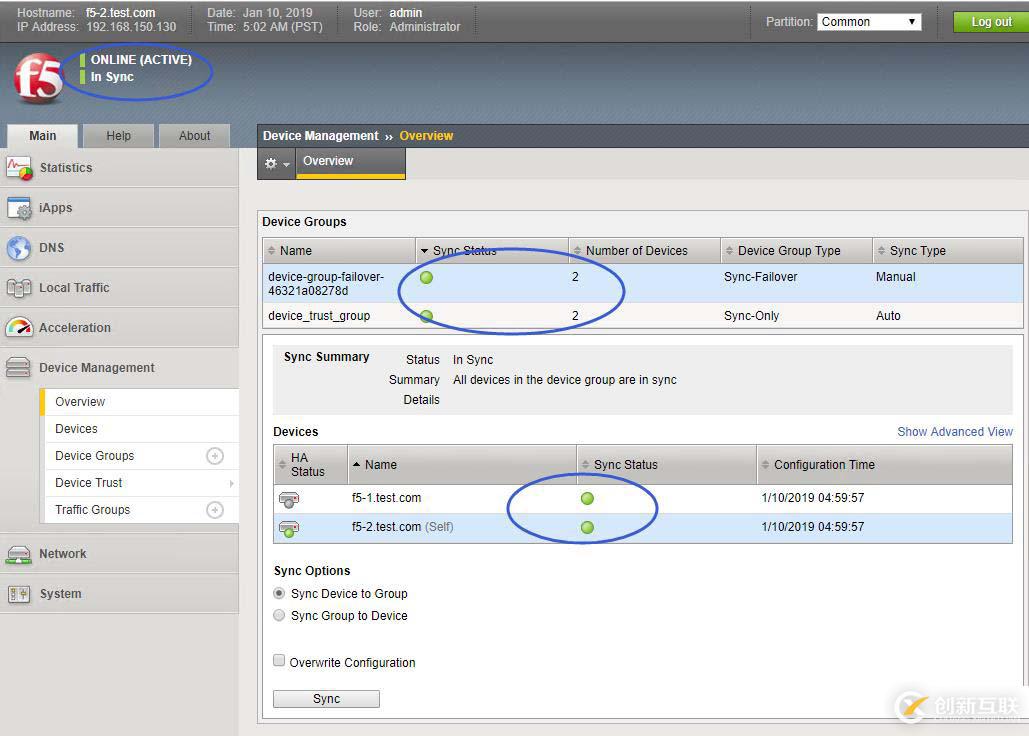

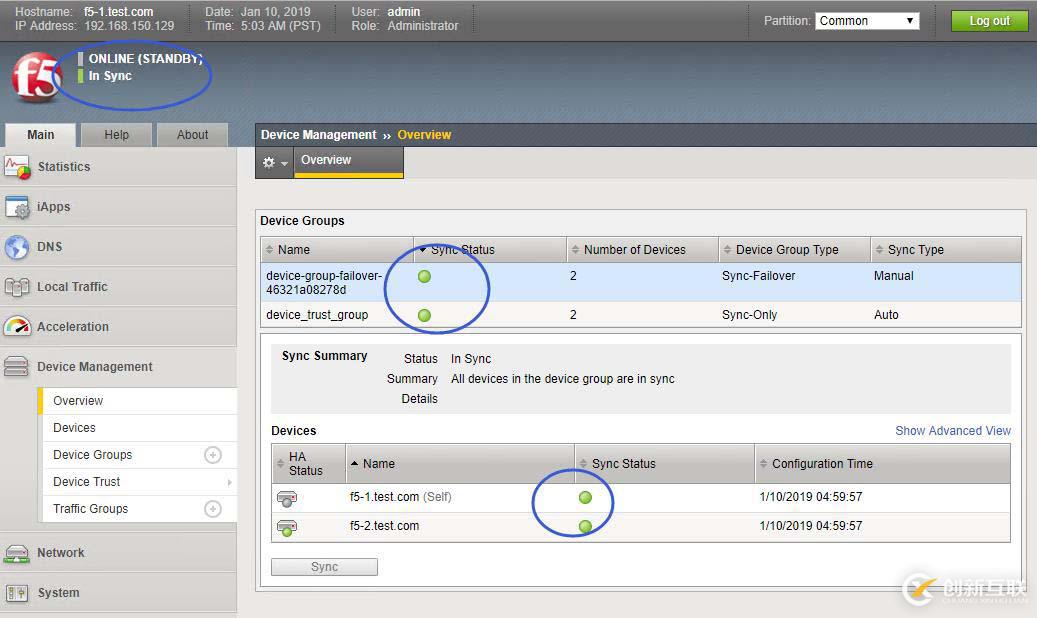

同步完成之后，會看到 兩臺bigip的狀態顯示為in sync狀態，兩臺設備也都顯示為綠色狀態。

配置自動同步

根據圖片依次點擊進去：

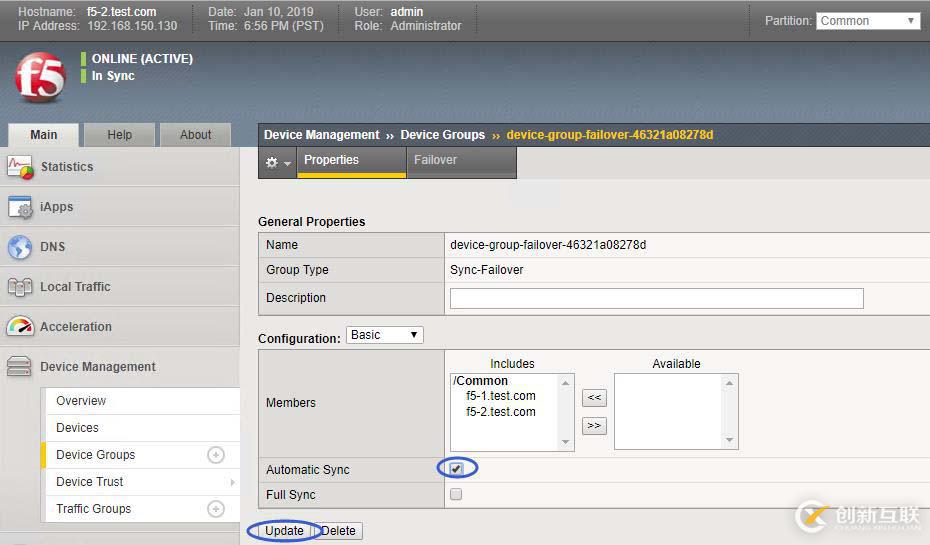

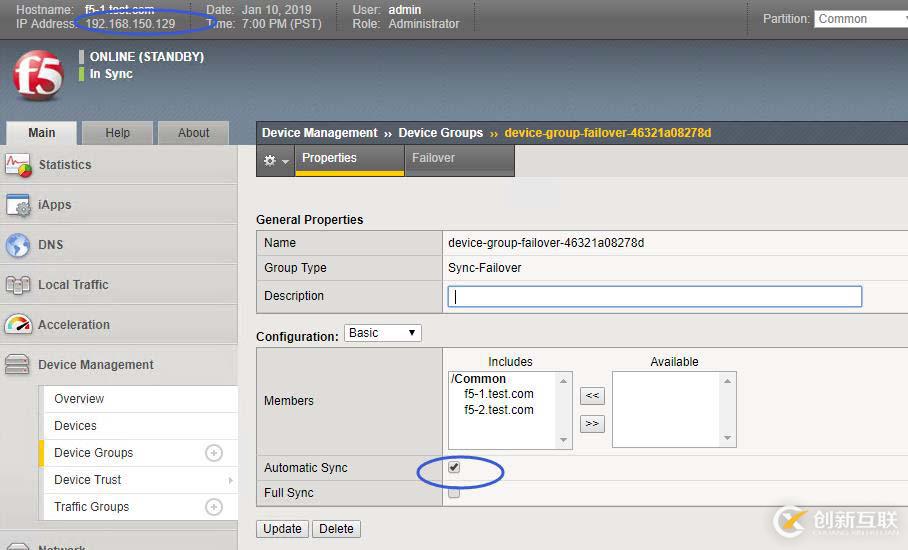

勾選“Automatic Sync” ，選擇Update：

現在到standby上查看已經有了相同的配置：

主備手動切換

根據圖片依次點擊進去：

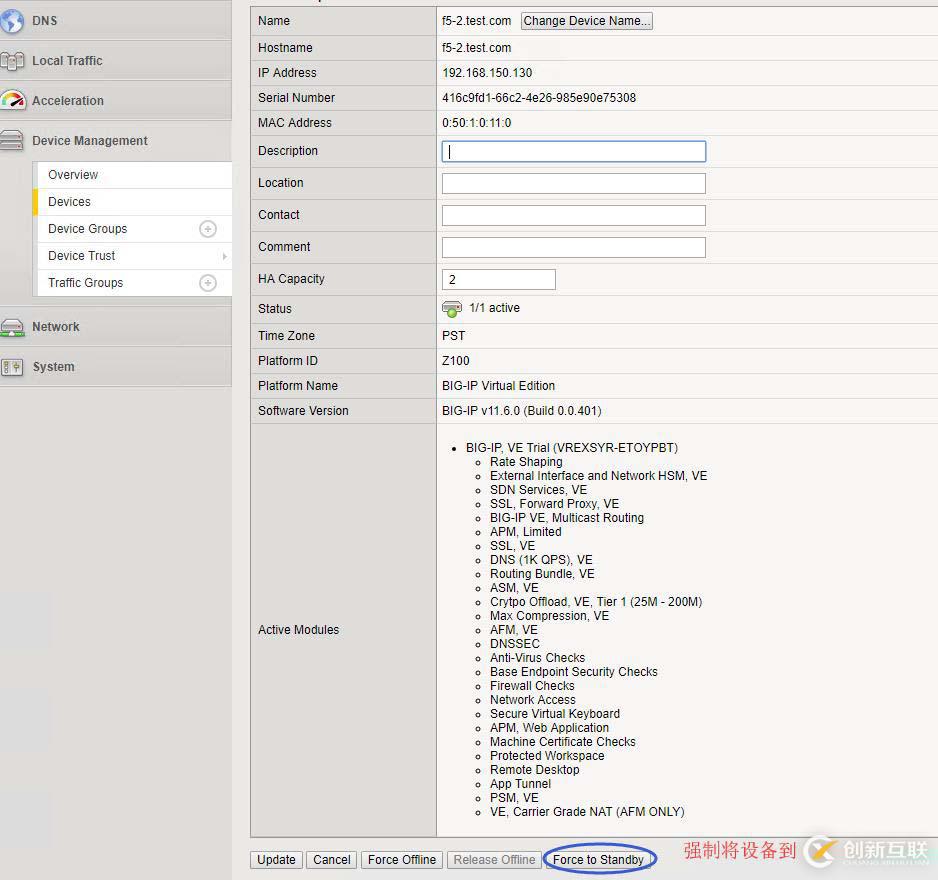

強制將主設備到standby：

查看切換結果：

配置vlan鏈路監控

這里的配置其實就是監控F5 BIG-IP的internal、external、HA等鏈路，當鏈路出現問題，實現自動切換。

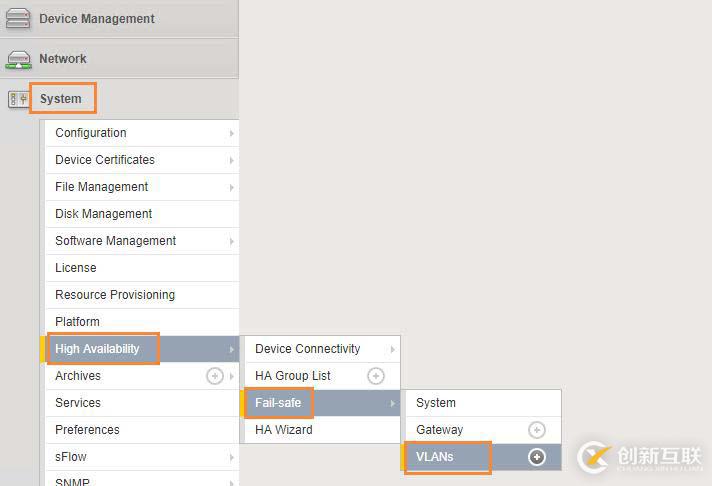

1. 根據圖片依次點擊進去：

2. 增加配置

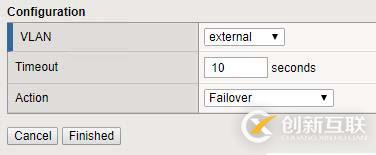

3. 添加

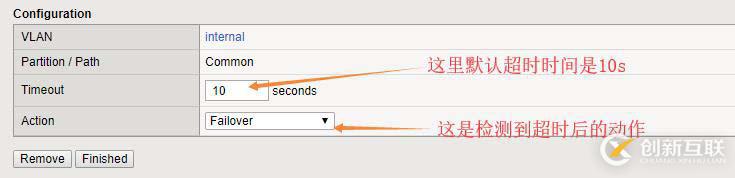

   active ：代表設備鏈路出現問題后，設備的狀態，有4種：

   • reboot 重啟設備
   • restart all 重啟所以的服務
   • 自己主動切換到standby，并重啟TM服務
   • 自己主動切換到standby

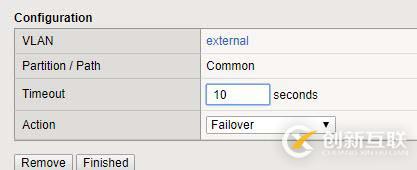

     依次添加：

4. 同樣需要到standby設備上操作相同的內容。


模擬故障切換

當big-ip公網鏈路中斷

目前狀態：
BIG-IP-1 是主
BIG-IP-2 是備

在GW5800上將g1/0端口 shutdown，模擬公網鏈路中斷。
實現BIG-IP自動切換到BIG-IP-2上。

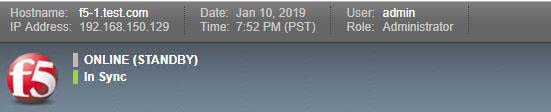

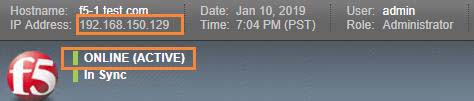

BIG-IP-1 已經自動切換到了standby：

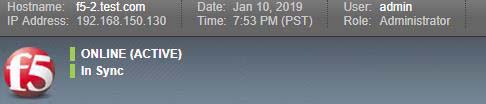

BIG-IP-2 成為active：

當BIG-IP-1 的鏈路恢復之后不會主動切回active，會一直是standby，除非big-ip-2出現問題，才會切為active。
