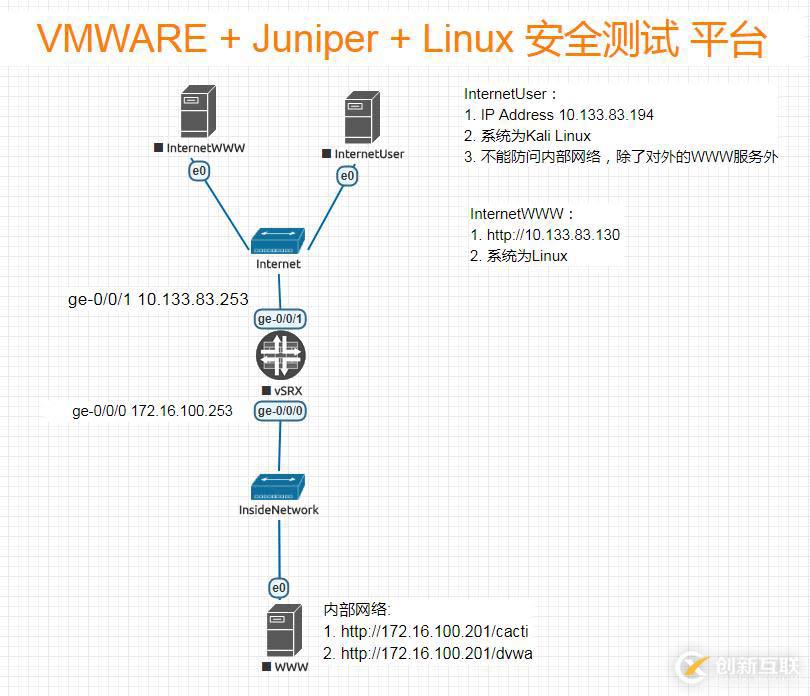

眾所周知VMareWorkStion 是一個強大的桌面型的虛擬化軟件，比較可以建立Windows虛擬機、Linux虛擬機、甚至各網絡操作系統，比如CISCO ASA 、Juniper SRX等。并且可以利用VMWare自身的虛擬網卡host建立不同網段來組建測試平臺。下文就是就是在 VMWare上搭配Linux 系統 、Juniper SRX來模擬互聯網絡以及公司內部網絡的，來做一個安全測試平臺。當然此測試平臺linux + DVWADamn Vulnerable Web Application），dvwa是一個WEB漏洞實戰平臺，上面有XSS、SQL注入等，關于如何測試此平臺不在此討論，大家可以參考其官網http://www.dvwa.co.uk/。本次所搭建的實驗的架構圖如下：

成都創新互聯公司溝通電話：028-86922220，為您提供成都網站建設網頁設計及定制高端網站建設服務，成都創新互聯公司網頁制作領域十余年，包括成都生料攪拌車等多個方面擁有多年的網站制作經驗，選擇成都創新互聯公司，為企業保駕護航！

  此架構比較簡單，中間采用Juniper SRX防火墻(注：所有實驗全部采用虛擬機方式來搭建并測試通過)。本人用了10多年的Cisco ASA防火墻，以前我一直感覺Cisco ASA防墻很吊，自多從7.X 版本升級到8.4后的版本，我開始對思科的防火墻只能說FUCK。小J給我的感覺是邏輯性比較強，有點類似模塊化配置，很容易上手，當然我對小J還是小白一個，還在努力爬墻。

  實驗要求：

• 此架構分為trust(inside)區域 IP Address 172.16.100.0/24和untrust(outside)區域IP Address 10.133.83.0/24

• trust(inside)區域用戶也就是內部用戶只能NAT方式防問互聯網絡，除了80、443口外其禁止；

• untrust(outside)區域用戶也就互聯網用戶只能通過NAT方式防問內部服務器的80、443口外，其它一律禁止；

• 本次實驗因只是說明如何利用VMWare搭建各類平臺，防火墻配置都比較簡單。

1.  實現的方式比較簡單，即是VMWare上新建兩個host主機的網絡，如下圖:



2. 分別創建三個Linux虛擬主機，其中兩個屬于互聯網，一個屬于公司內部網絡?；ヂ?lián)網主機網卡聯接于VMnet4網卡（172.16.100.0/24)，公司內部主機網卡聯接于VMnet8網卡；所有主機的網關指向?qū)嶓w機上所自動虛擬網卡的默認的IP,比如VMnet4的默認網關是172.16.100.1

3. 建建一個Juniper SRX防火主機，一個網卡連接VMnet4,另一張網絡連接VMnet8。

4. 內部服務器開啟WWW服務，另外建立兩個網站的，如cacti、dvwa，另外此平臺只是利用測試使用，故沒有針對apache做一個優化處理。

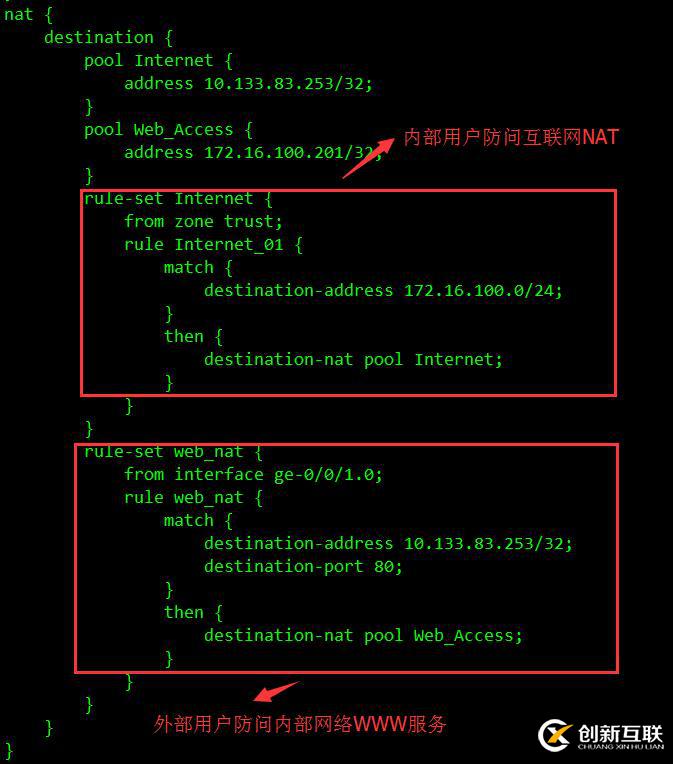

5. 簡單配置防火墻 NAT設定

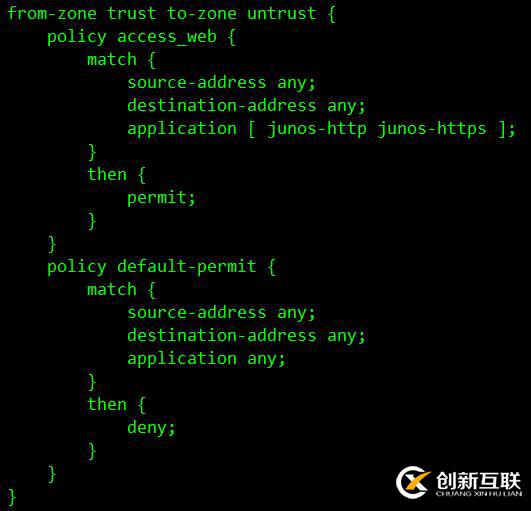

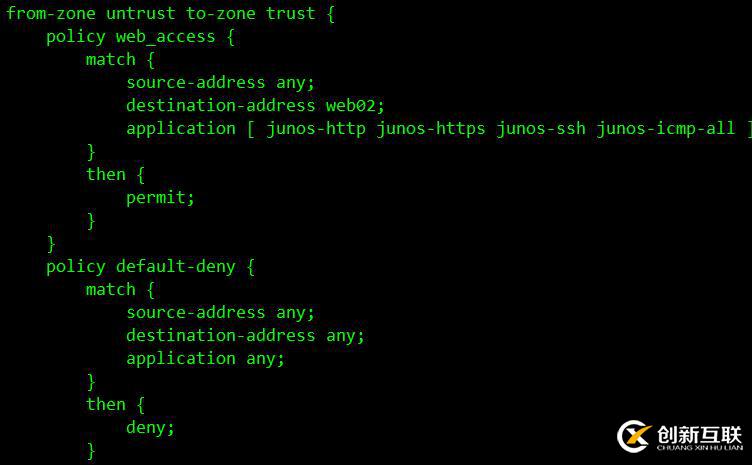

6. 防火墻策略設定

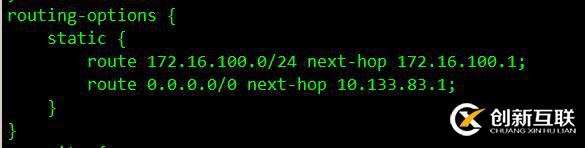

7. 防火墻路由設定



8. 以上環境搭建完成，至于測試可以有多種命令測試是否可達，如nmap檢測80端口是否開通，curl 測試網站防問是否正常。此平我只用于dvwa測試，所以可以利用kali linux上系統工具來模擬互聯網用戶測試某企業的網站是否有安全漏洞，比如用sqlmap來測試此平臺的SQL注入、hping3來模擬網絡帶寬測試等。如下圖：



9. 當然中間為什么用Juniper 防火墻。用防火墻的目的，我可在防火墻上看到流量的，也可以做日志寫進日志服務器去觀察，當然主要還是熟悉一下小J的配置。

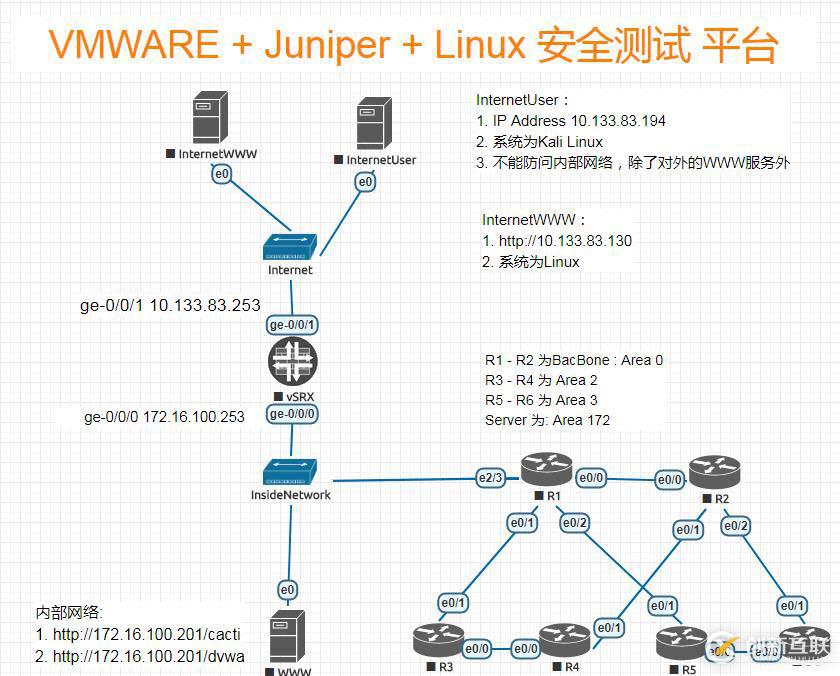

10. 最終我的測試平臺是這樣的。仍是利用VMWare橋接進EVE-NG內部絡，外部利用kali Linux的工具對內部網站進行參透測試，拿到管理權限并對內網部架構進行分析。

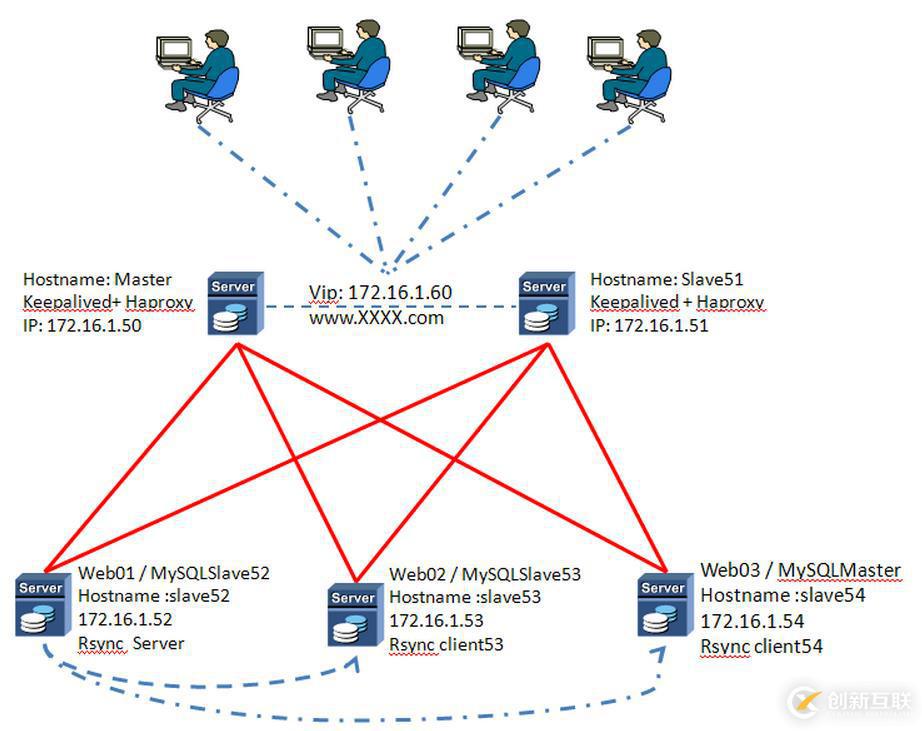

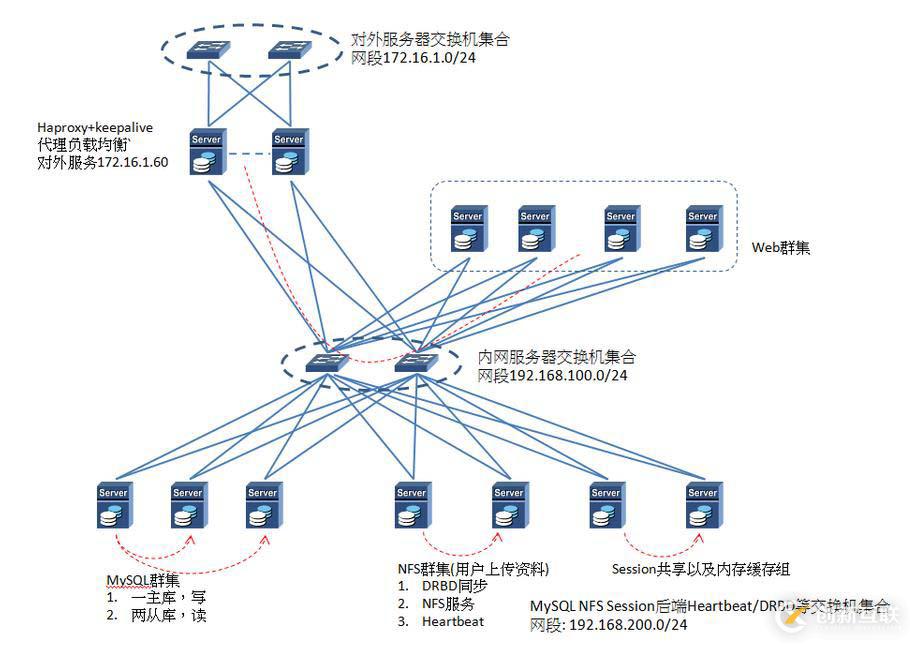

  寫在最后，VMWare平臺很強大，可以根據你想像的方式搭建不同架構進行測試，如下圖是我很久之前搭建兩個服務器測試平臺。第一個架構只利用1個host主機網絡，第二個架構利用了5個host主機網絡。
