LVS+Keepalived高可用群集

專注于為中小企業提供網站設計制作、網站設計服務,電腦端+手機端+微信端的三站合一,更高效的管理,為中小企業云城免費做網站提供優質的服務。我們立足成都，凝聚了一批互聯網行業人才，有力地推動了1000+企業的穩健成長，幫助中小企業通過網站建設實現規模擴充和轉變。

目錄
第一部分 環境準備
第二部分 使用Keepalived搭建雙機熱備
第三部分 配置Web節點服務器
第四部分 測試LVS+Keepalived高可用群集

第一部分 環境準備
一：調度器兩臺（雙機熱備）

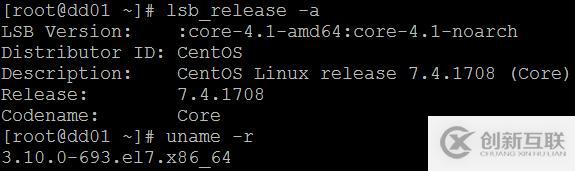

系統：Linux—CentOS 7.4
IP地址：192.168.80.10（主）
IP地址：192.168.80.20（備）
二：Web服務器兩臺
系統：Linux—CentOS 7.4
IP地址：192.168.80.30（SERVER AA）
IP地址：192.168.80.40（SERVER BB）

三：客戶端電腦一臺：以win7為例，測試用
IP地址：192.168.80.2

第二部分 使用Keepalived搭建雙機熱備
第一步：配置主調度器
[root@dd01 ~]# modprobe ip_vs //加載ip_vs模塊
[root@dd01 ~]# rpm -ivh /mnt/Packages/ipvsadm-1.27-7.el7.x86_64.rpm //安裝管理軟件ipvsadm
[root@dd01 ~]# yum -y install gcc gcc-c++ make popt-devel kernel-devel openssl-devel
//安裝編譯工具與插件
[root@dd01 ~]# tar xzvf keepalived-1.4.2.tar.gz //解壓keepalived安裝包
[root@dd01 ~]# cd keepalived-1.4.2/
[root@dd01 keepalived-1.4.2]# ./configure --prefix=/ //配置
[root@dd01 keepalived-1.4.2]# make && make install //編譯與安裝
[root@dd01 keepalived-1.4.2]# cp keepalived/etc/init.d/keepalived /etc/init.d/
//加入系統管理服務
[root@dd01 keepalived-1.4.2]# systemctl enable keepalived //設置開機自啟動
[root@dd01 keepalived-1.4.2]# vi /etc/keepalived/keepalived.conf //編輯配置文件
! Configuration File for keepalived
global_defs {
router_id LVS_01 //本服務器的名稱
}
vrrp_instance VI_1 { //定義VRRP熱備實例
state MASTER //熱備狀態，MASTER表示主服務器，BACKUP表示從服務器
interface ens33 //承載VIP地址的物理接口
virtual_router_id 51 //虛擬路由器的ID號，每個熱備組保持一致
priority 110 //優先級，數值越大優先級越高
advert_int 1 //通告間隔秒數（心跳頻率）
authentication { //熱備認證信息，每個熱備組保持一致
auth_type PASS //認證類型
auth_pass 6666 //密碼字符串
}
virtual_ipaddress { //指定漂移地址（VIP），可以有多個
192.168.80.100
}
}
virtual_server 192.168.80.100 80 { //虛擬服務器地址（VIP）、端口
delay_loop 6 //健康檢查的間隔時間（秒）
lb_algo rr //輪詢調度算法
lb_kind DR //直接路由（DR）群集工作模式
persistence_timeout 60 //連接保持時間（秒）
protocol TCP //應用服務器采用的是TCP協議
real_server 192.168.80.30 80 { //第一個Web服務器節點的地址、端口
weight 1 //節點的權重
TCP_CHECK { //健康檢查方式
connect_port 80 //檢查的目標端口
connect_timeout 3 //連接超時（秒）
nb_get_retry 3 //重試次數
delay_before_retry 3 //重試間隔
}
}
real_server 192.168.80.40 80 { //第二個Web服務器節點的地址、端口
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
保存退出
[root@dd01 keepalived-1.4.2]# service keepalived start

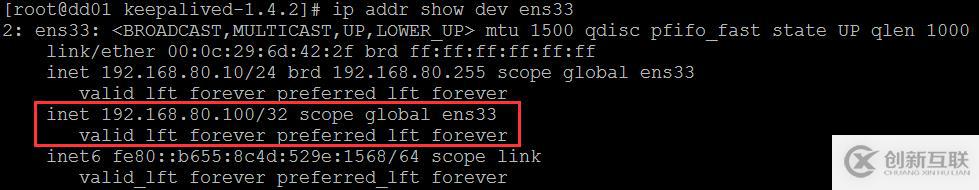

[root@dd01 keepalived-1.4.2]# ip addr show dev ens33 //驗證綁定了的虛擬地址

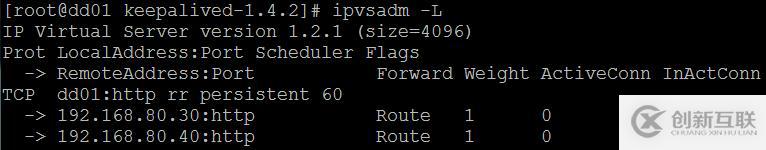

[root@dd01 keepalived-1.4.2]# ipvsadm –L //查看LVS虛擬服務器

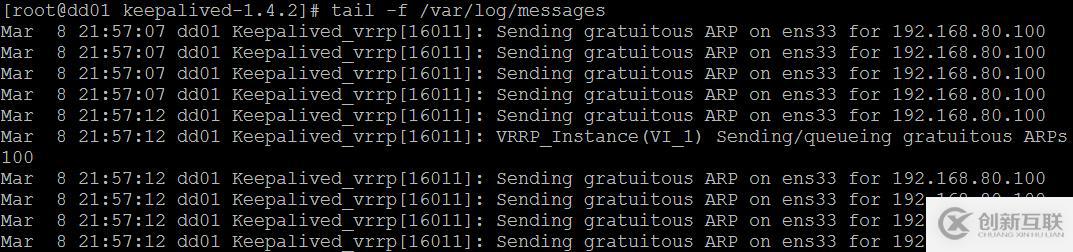

[root@dd01 keepalived-1.4.2]# tail -f /var/log/messages

第二步：配置從調度器
[root@dd02 ~]# modprobe ip_vs //加載ip_vs模塊
[root@dd02 ~]# rpm -ivh /mnt/Packages/ipvsadm-1.27-7.el7.x86_64.rpm //安裝管理軟件ipvsadm
[root@dd02 ~]# yum -y install gcc gcc-c++ make popt-devel kernel-devel openssl-devel
[root@dd02 ~]# tar xzvf keepalived-1.4.2.tar.gz
[root@dd02 ~]cd keepalived-1.4.2/
[root@dd02 keepalived-1.4.2]# ./configure --prefix=/
[root@dd02 keepalived-1.4.2]# make && make install
[root@dd02 keepalived-1.4.2]# cp keepalived/etc/init.d/keepalived /etc/init.d/
[root@dd02 keepalived-1.4.2]# systemctl enable keepalived
[root@dd02 keepalived-1.4.2]# vi /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_id LVS_02
}
vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 51
priority 105
advert_int 1
authentication {
auth_type PASS
auth_pass 6666
}
virtual_ipaddress {
192.168.80.100
}
}
virtual_server 192.168.80.100 80 {
delay_loop 6
lb_algo rr
lb_kind DR
persistence_timeout 60
protocol TCP
real_server 192.168.80.30 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.80.40 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
保存退出
[root@dd02 keepalived-1.4.2]# service keepalived start

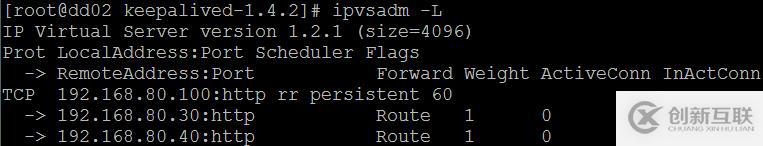

[root@dd02 keepalived-1.4.2]# ipvsadm –L

第三步：驗證結果

1. dd01主服務器keepalived服務開啟狀態，驗證dd02從服務器狀態

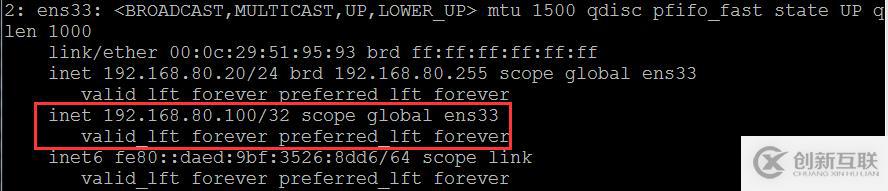

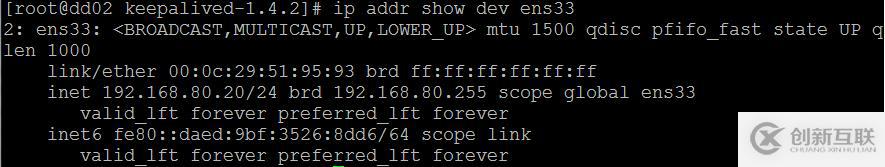

   [root@dd02 keepalived-1.4.2]# ip addr show dev ens33

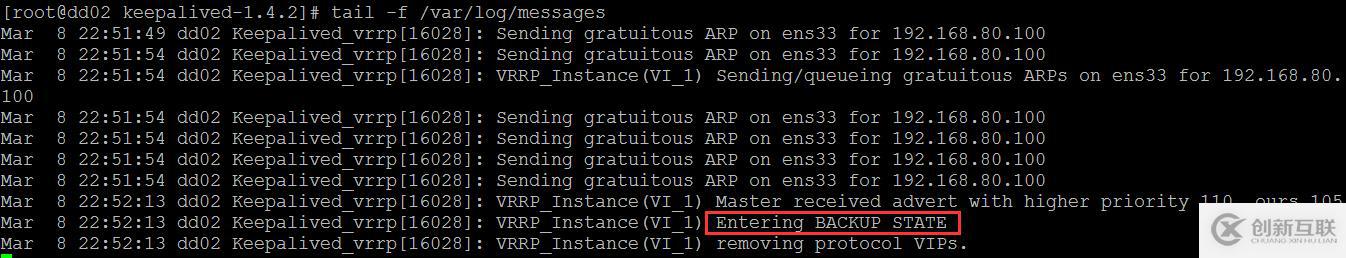

   [root@dd02 keepalived-1.4.2]# tail -f /var/log/messages

   //備機狀態

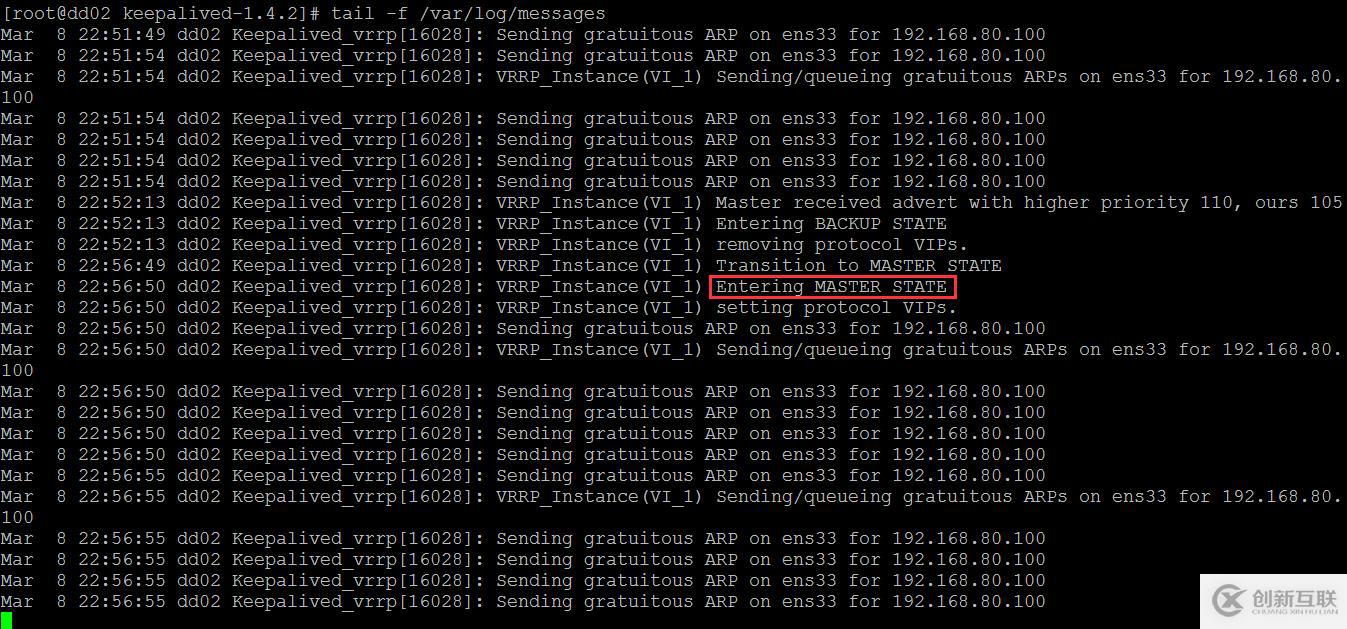

2. 模擬主服務器故障，將dd01主服務器keepalived服務關閉，驗證dd02從服務器狀態
   [root@dd01 keepalived-1.4.2]# systemctl stop keepalived

   //備機自己切換到主機狀態

   //雙機熱備搭建完成

第三部分 配置Web節點服務器
第一步：配置SERVER AA服務器（192.168.80.30）

1. 配置http服務
   //安裝http服務
   [root@aa ~]# yum install -y httpd
   //編輯主配置文件
   [root@aa ~]# vi /etc/httpd/conf/httpd.conf
   ServerName aa //將“#”號去掉，修改主機名
   保存退出
   //配置默認顯示網頁
   [root@aa ~]# cd /var/www/html/
   [root@aa html]# echo "<h2>SERVER AA</h2>" > index.html

   [root@aa html]# service httpd start //重啟http服務

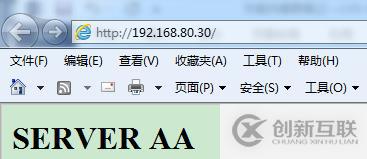

   //win7驗證http服務
   訪問http://192.168.80.30

2. 配置DR模式
   [root@aa ~]# vi web.sh
   #!/bin/bash
   #haha
   ifconfig lo:0 192.168.80.100 broadcast 192.168.80.100 netmask 255.255.255.255 up
   route add -host 192.168.80.100 dev lo:0
   echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
   echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
   echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
   echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
   sysctl -p &>/dev/null
   保存退出
   [root@aa ~]# sh web.sh //執行腳本
   [root@aa ~]# ifconfig //查看虛擬接口


第二步：配置SERVER BB服務器（192.168.80.40）

1. 配置http服務
   //安裝http服務
   [root@bb ~]# yum install -y httpd
   //編輯主配置文件
   [root@bb ~]# vi /etc/httpd/conf/httpd.conf
   ServerName bb //將“#”號去掉，修改主機名
   保存退出
   //配置默認顯示網頁
   [root@bb ~]# cd /var/www/html/
   [root@bb html]# echo "<h2>SERVER BB</h2>" > index.html

   [root@bb html]# service httpd start //重啟http服務

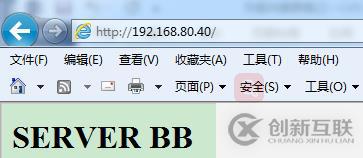

   //win7驗證http服務
   訪問http://192.168.80.40

   ----------配置DR模式---------
   [root@bb ~]# vi web.sh
   #!/bin/bash
   #hehe
   ifconfig lo:0 192.168.80.100 broadcast 192.168.80.100 netmask 255.255.255.255 up
   route add -host 192.168.80.100 dev lo:0
   echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
   echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
   echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
   echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
   sysctl -p &>/dev/null
   保存退出
   [root@bb ~]# sh web.sh //執行腳本
   [root@bb ~]# ifconfig //查看虛擬接口


第四部分 測試LVS+Keepalived高可用群集
在客戶端的瀏覽器中，能夠通過LVS+Keepalived群集的漂移地址（192.168.80.100）正常訪問web頁面內容，則驗證群集構建成功。

1. 驗證兩臺Web服務器輪詢工作

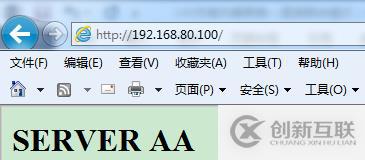

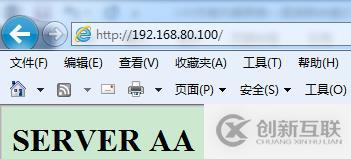

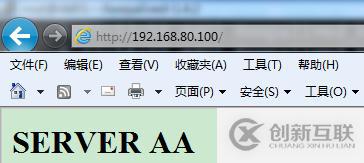

   Win7訪問http://192.168.80.100

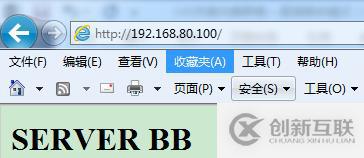

   //由于設置了連接保持時間為60秒，一分鐘后再重新訪問該地址

   //自動輪詢交給另一臺Web服務器

2. 模擬主調度器故障，驗證結果
   [root@dd01 keepalived-1.4.2]# systemctl stop keepalived
   //主調度器keepalived停止工作

   //從調度器自動切換，繼續工作

   //win7訪問http://192.168.80.100，查看結果

   //一分鐘后，重新訪問http://192.168.80.100，查看結果

   //雙機熱備已經起作用

3. 模擬Web服務器aa故障
   [root@bb ~]# service httpd stop //將bb服務器停止工作

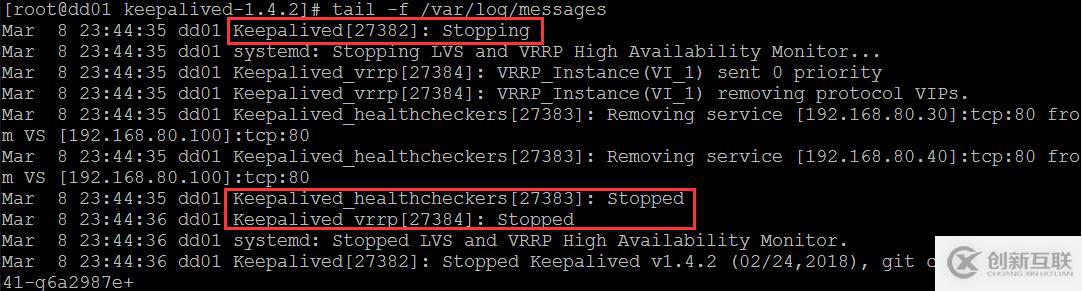

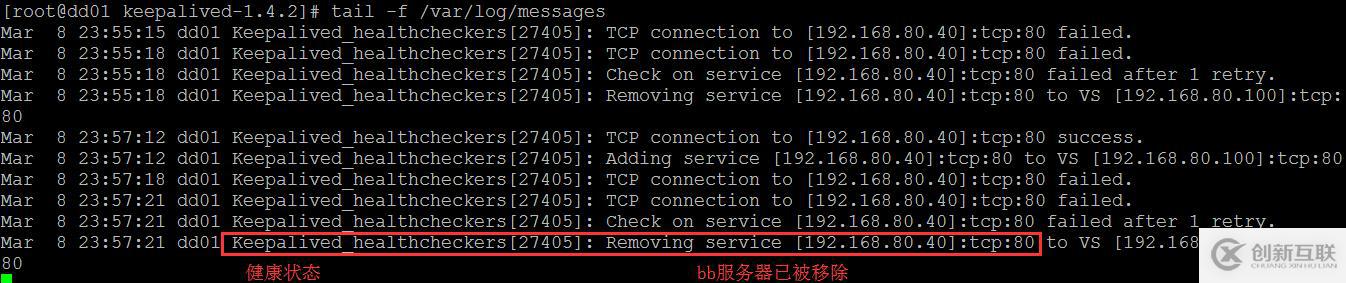

   [root@dd01 keepalived-1.4.2]# tail -f /var/log/messages

   訪問http://192.168.80.40

   一分鐘后，重新訪問http://192.168.80.40

   //無法訪問，驗證成功

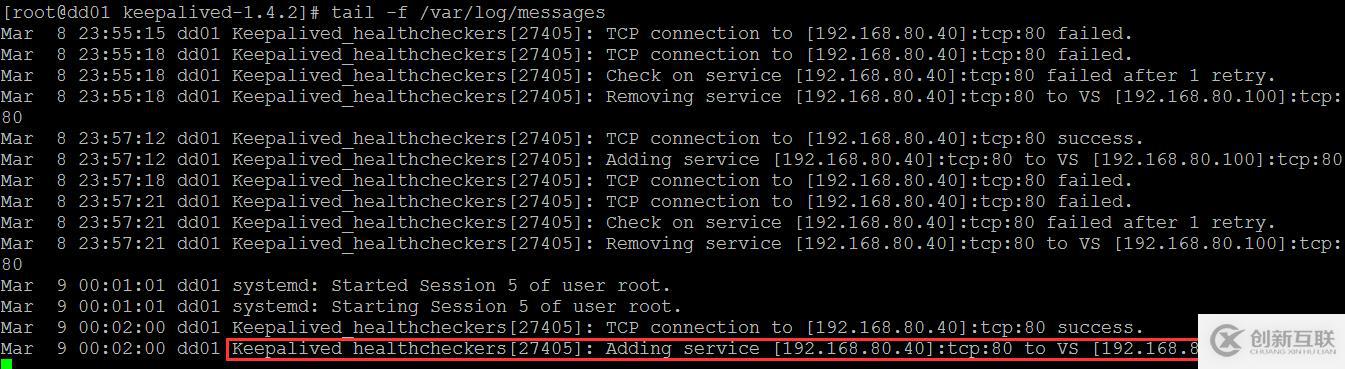

   [root@bb ~]# service httpd start //恢復啟動bb服務器
   //查看調度器日志：

   //已成功將bb服務器加入到服務器池

//LVS+Keepalived已成功搭建并測試完成
