一、?? 與博科光纖交換機不同點

1)???? brocade 直接劃分zone.而mds要在vsan下劃分zone, mds可以先劃分幾個vsan,每個vsan包括幾個zone.

2)???? brocase 默認的端口是打開的，而mds默認的端口是關閉的

3)???? mds 有一個默認的zone : "The Default Zone" .如果沒有zone被設置，那么所有的端口都在這個zone下，后者不屬于任何zone的端口也在這個默認zone里

4)???? the default zone 有一個特點就是“Members are not permitted to talk to each other" . zone內的端口默認互不通信

?

二、?? 配置流程

1)???? 創建VSAN，將端口加入VSAN

2)???? 創建ZONE，將端口加入ZONE

3)???? 創建zoneSet,將ZONE加入set，并啟用zoneSet

4)???? 啟用所有端口

三、?? 創建VSAN

1)???? 在交換機上創建VSAN2，把端口1-48加入到vsan2中

(config)# vsan database進入

(config-vsan-db)# vsan 2 name VSAN2創建名字為VSAN2的vsan

(config-vsan-db)# vsan 2 interface fc 1/1 – 48將光纖口綁定在vsan2上

(config-vsan-db)# exit退出config-vsan-db模式

?

2)???? 查看VSAN2中的端口信息

show vsan 2 membership

?

四、?? 創建zone

switch#config t

switch#zone name esxi1 vsan 2

switch#member interface fc1/1

switch# member interface fc1/2

fc1/1表示第一個模塊上的第一個端口

?

或者

switch#config t

switch(config)#zone name zone5_name vsan 2

switch(config)#member pwwn 21:00:00:24:ff:00:2e:f3

switch(config)#member pwwn 50:06:0e:80:05:8a:ee:00

五、?? TRUNKING的配置

默認情況下，交換機每個端口的TRUNKING協議都是啟用的，交換機互連的端口應工作在E mode下，如果有兩臺交換機互相連接的情況，則要啟用TRUNKING，

默認是F模式

以FC1/1和FC1/2為例。

?

配置命令如下：

switch#config t

switch(config)# interface fc1/1

switch(config-if)# switchport mode e

switch(config)# interface fc1/2

switch(config-if)# switchport mode e

?

六、?? 配置ZONESET

1)???? 配置zoneset

switch#config t

switch (config)#zoneset name set10 vsan 2?//新建或者現有zoneset

switch (config-zoneset)#member ZONE_NAME??

把ZONE填加到該ZONESET中

?

注：在交換機處于正常運行時，如果配置了新的ZONE，并且填加到了ZONESET中，此時需要Acitvate才能生效，命令如下：

switch#config t

switch (config)#zoneset activate name set10 vsan 2

?

2)???? 查看zoneset

# show zoneset

?

?

七、?? 保存配置

copy run start保存當前配置

?

八、?? 刪除zone步驟

1)???? 從zoneset中移除zone

# conf t

# zoneset name zoneset1 vsan 220

# no member qa?//從zoneset移除名為qa的zone

?

2)???? 移除zone的member

# conf t

# zone name qa vsan 220

# no member interface fc1/1

# no member interface fc1/10

?

3)???? 刪除zone

# no zone name qa vsan 220

?

九、?? 常用命令

1)???? 顯示當前配置

# show run

?

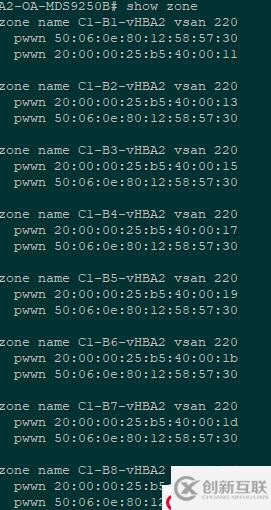

2)???? 顯示當前zone信息

# show zone

?

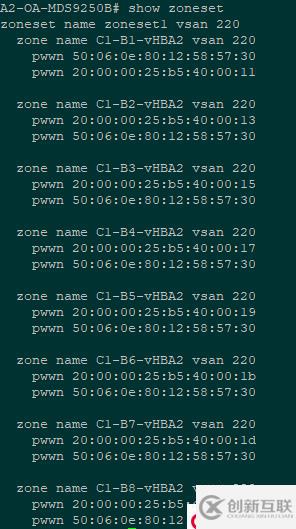

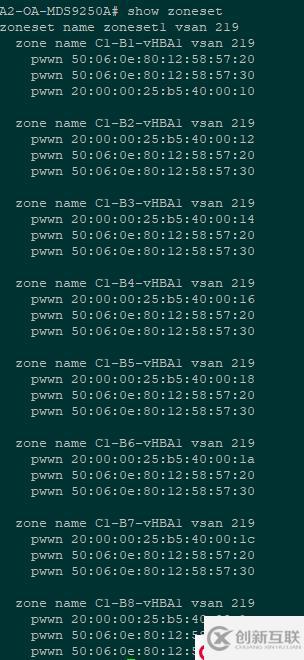

3)???? 顯示當前zoneset信息

# show zoneset

?

4)???? 顯示接口信息

# show interface fc1/1

?

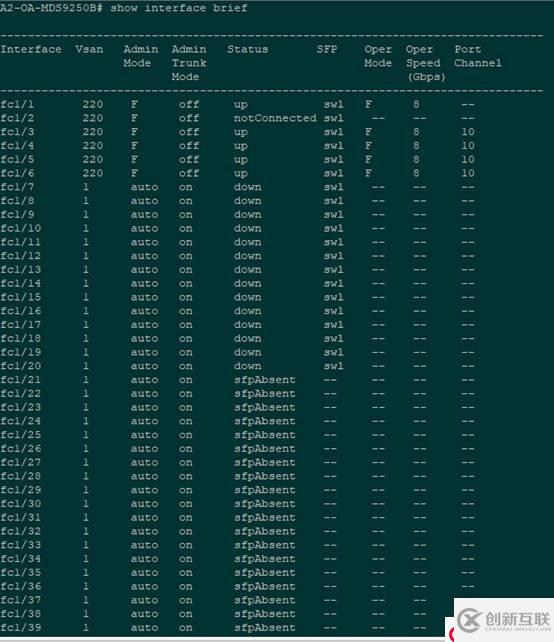

5)???? 查看交換機所有端口信息

# show interface brief

Port Channel – port channel號碼

MDS交換機中的port-channel，作用是將多個端口，可以是同一塊板卡，也可以使不同板卡上的端口，捆綁在一起，增大級聯帶寬和冗余性。同時，port-channel中的所有端口完全負載均衡。

?

6)???? fcping

fcping類似于以太網的ping命令，可以使用fcping fcid檢測交換機到指定端口的鏈路通信狀態，并且可以得到鏈路延時信息。

示范：

# fcping fcid 0x7500ef vsan 1 count 4 – fcping執行4次，對象是0x7500ef，vsan 1

28 bytes from?0x7500ef?time = 1283 usec

28 bytes from?0x7500ef?time = 1256 usec

28 bytes from?0x7500ef?time = 1256 usec

28 bytes from?0x7500ef?time = 1243 usec

4 frames sent, 4 frames received, 0 timeouts

Round-trip min/avg/max = 1243/1259/1283 usec –最小延時1243u秒，平均延時1259u秒，最大延時1283u秒。

?

7)???? 保存當前配置

#copy run start

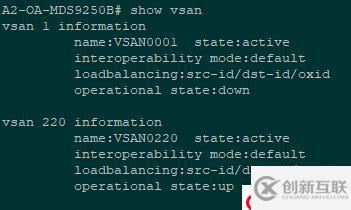

8)???? 查看vsan信息

# show vsan

?

9)???? 查看某個vsan下面的端口

#Show vsan x membership

?

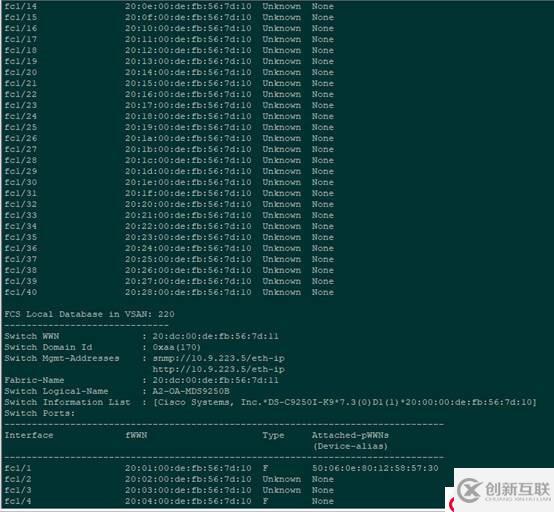

10)? 查看注冊的WWN號

# show fcs database

?

11)? 查詢當前交換機連接的hba卡的wwn的信息

# show flogi database

--------------------------------------------------------------------------------

INTERFACE???????VSAN??FCID??????????PORT NAME??????????????NODE NAME??????

--------------------------------------------------------------------------------

vfc1???????????1100?0x010001?50:06:01:64:47:20:06:9a 20:00:00:00:01:90:f0:cb

vfc7????????????1100?0x010020?50:00:09:79:f0:02:e9:80 20:00:00:00:01:90:f0:ce

port name和node name是同一個設備，都是hba卡，關注port name就好。

?

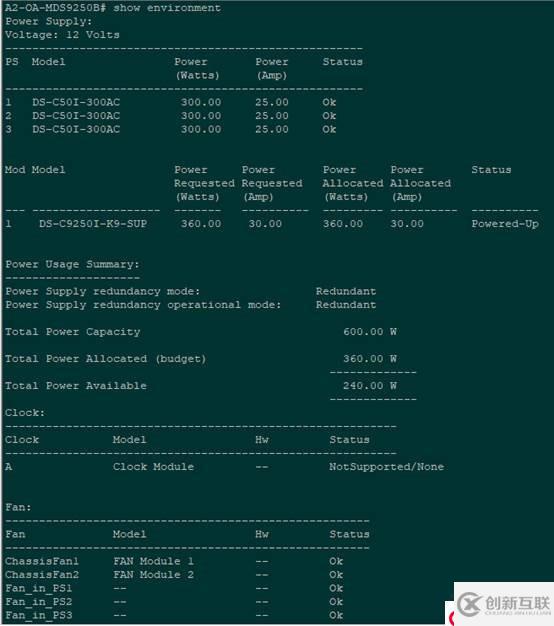

12)? 查看交換機 狀態

# show environment

?

13)? 查看交換機整體信息

# show hardware

包括微碼版本和配置信息，各個模塊的硬件參數和序列號，以及運行狀態

?

14)? 檢查交換機日志

show logging [logfile|nvram]

查看交換機日志信息，可以查看日志文件內容，或者nvram里面的日志信息。

?
