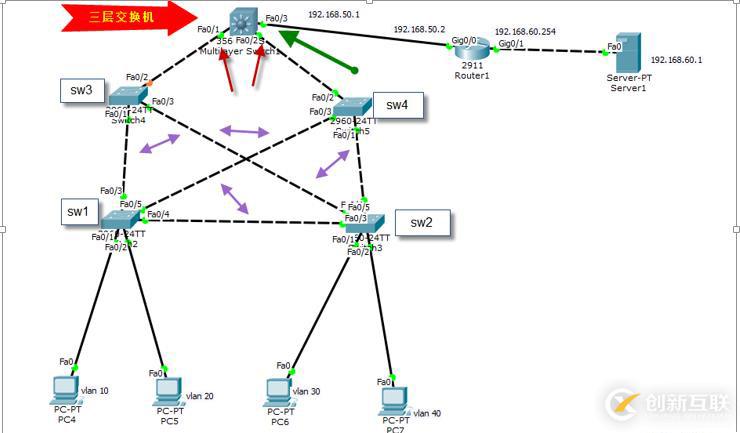

實驗拓撲：

創新互聯建站是一家集網站建設,北辰企業網站建設,北辰品牌網站建設,網站定制,北辰網站建設報價,網絡營銷,網絡優化,北辰網站推廣為一體的創新建站企業，幫助傳統企業提升企業形象加強企業競爭力。可充分滿足這一群體相比中小企業更為豐富、高端、多元的互聯網需求。同時我們時刻保持專業、時尚、前沿，時刻以成就客戶成長自我，堅持不斷學習、思考、沉淀、凈化自己，讓我們?yōu)楦嗟钠髽I(yè)打造出實用型網站。

3.實驗需求:

1. 配置交換機之間trunk鏈路
2. 配置三層交換機的路由功能
3. 配置DHCP 的中繼鏈路
4. 4臺pc機從DHCP服務器自動獲取地址
5. 備份鏈路

   4. 實驗步驟;

   先把pc機的獲取ip地址模式修改為dhcp模式
   配置交換機sw1,sw2,sw3,sw4,
   建立vlan10，vlan20，vlan30，vlan40
   Switch(config)#vlan 10，其他同樣配置
   配置access鏈路
   Sw1:01和02端口：
   Switch(config-if)#switchport mode access
   Switch(config-if)#switchport access vlan 10
   Sw2: 01和02端口：
   Switch(config-if)#switchport mode access
   Switch(config-if)#switchport access vlan 10
   配置trunk鏈路
   Sw1,sw2的03 04 05端口與sw3,sw4de 所有端口配置trunk鏈路
   Sw1:03 04 05端口：
   Switch(config-if)#switchport mode trunk
   Switch(config-if)#switchport trunk allowed vlan all
   其他都是同樣配置trunk鏈路
   配置三層交換機：
   建立vlan10,20,30,40并給SVI配置ip地址
   Switch(config)#vlan 10
   Switch(config)#interface vlan 10
   Switch(config-if)#no shutdown
   Switch(config-if)#ip add 192.168.10.254 255.255.255.0
   其他vlan的SVI同樣配置ip地址，
   vlan 20 SVI ip:192.168.20.254 255.255.255.0;
   vlan 30 SVI ip:192.168.30.254 255.255.255.0
   vlan 40 SVI ip:192.168.40.254 255.255.255.0
   每個vlan中配置轉發命令：
   Switch(config)#interface vlan 10
   Switch(config-if)#ip helper-address 192.168.60.1(指向DHCP服務器ip地址)
   其他vlan中SVI同樣配置命令
   進入0/3端口配置ip地址：
   Switch(config)#interface fastethernet 0/3
   Switch(config-if)#no shutdown
   Switch(config-if)#no switchport (關閉交換機端口)
   Switch(config-if)#ip address 192.168.50.1 255.255.255.0
   配置下一跳：
   Switch(config)#ip route 192.168.60.0 255.255.255.0 192.168.50.2
   這個時候由于路由接口ip地址還沒有配置，所以三層交換機的路由表中不顯示（目標地址可達，才會在路由表中顯示）
   配置路由器：
   Gi 0/0端口： Router(config)#interface gigabitethernet 0/0
   Router(config-if)#no shutdown
   Router(config-if)#ip address 192.168.50.2 255.255.255.0（要與之前配置三層交換機路由的下一跳目標ip一致）
   Gi 0/1 端口：Router(config)#interface gigabitethernet 0/1
   Router(config-if)#no shutdown
   Router(config-if)#ip address 192.168.60.254 255.255.255.0（此為DHCP服務器的網關）
   對于pc機的網段是非直連路由，故配置路由器的下一跳：
   到其他網段的路徑只有一條，所以可配置靜態路由，也可以逐條配置到pc機網段的下一跳
   Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.50.1(目標端口是三層交換機的fa0/3)
   配置DHCP 服務器：

   • 配置ip地址與網關如圖：*

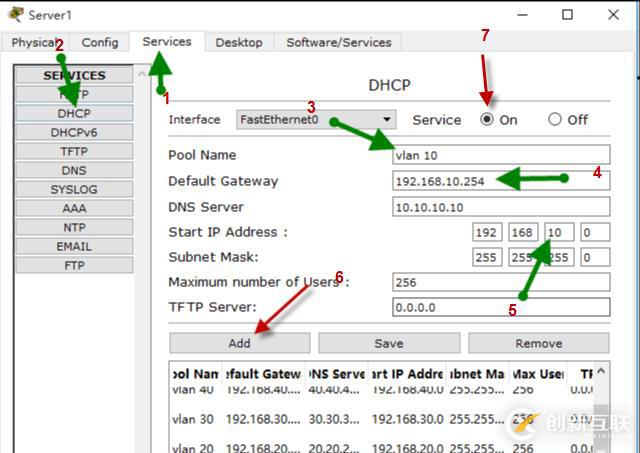

     配置ip地址池如圖：

     記得開啟DHCP

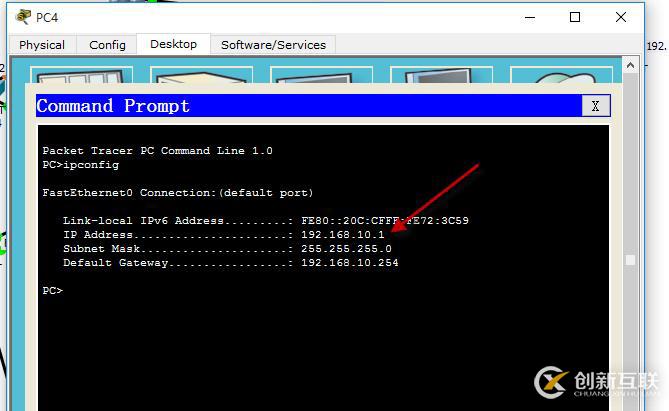

     驗證：打開pc機，查看是否獲取到ip地址


     實驗問題與總結：

     ***1. Vlan多，對應端口多，要一一對應

     2. Trunk鏈路都要配置正確，2層交換機不用選擇模式，三層交換機要選擇模式
        Switchport trunk encapsulation dot1q
     3. 交換機sw3,sw4上vlan都要建立4個
     4. 三層交換機的下面2個端口不必設置trunk
     5. 三層交換機與路由相連的端口要配置ip地址，并且配置下一跳
     6. 三層交換機的vlan中要配置轉發命令，即中繼鏈路配置***

如果有什么建議，希望提出來大家一起探討
