NAT概述
1.NAT出現背景
NAT（Network Address Translation，網絡地址轉換）,當在專用網內部的一些主機本來已經分配到了本地IP地址（即僅在本專用網內使用的專用地址），但現在又想和因特網上的主機通信（并不需要加密）時，可使用NAT方法。
目前創新互聯公司已為上千的企業提供了網站建設、域名、網絡空間、網站托管維護、企業網站設計、五峰網站維護等服務，公司將堅持客戶導向、應用為本的策略，正道將秉承"和諧、參與、激情"的文化，與客戶和合作伙伴齊心協力一起成長，共同發展。2.NAT工作原理
借助于NAT，私有地址的"內部"網絡通過路由器發送數據包時，私有地址被轉換成合法的IP地址，一個局域網只需使用少量IP地址即可實現私有地址網絡內所有計算機與Internet的通信需求。
NAT將自動修改IP報文的源IP地址和目的IP地址，Ip地址校驗則在NAT處理過程中自動完成。有些應用程序?qū)⒃碔P地址嵌入到IP報文的數據部分中，所以還需要同時對報文的數據部分進行修改，以匹配IP頭中已經修改過的源IP地址。否則，在報文數據部分嵌入IP地址的應用程序就不能正常工作。
3.NAT的優缺點
(1)NAT的優點
節省共有合法IP地址
處理地址重疊
增強靈活性
安全性
(2)NAT缺點
延遲增大
配置和維護的復雜性
不支持某些應用,可以通過靜態NAT映射來避免
4.NAT的實現方式
1.靜態轉換
是指將內部網絡的私有IP地址轉換為公有IP地址，IP地址對是一對一的，是一成不變的，某個私有IP地址只轉換為某個公有IP地址。借助于靜態轉換，可以實現外部網絡對內部網絡中某些特定設備（如服務器）的訪問。
2.動態轉換
是指將內部網絡的私有IP地址轉換為公用IP地址時，IP地址是不確定的，是隨機的，所有被授權訪問上Internet的私有IP地址可隨機轉換為任何指定的合法IP地址。也就是說，只要指定哪些內部地址可以進行轉換，以及用哪些合法地址作為外部地址時，就可以進行動態轉換。動態轉換可以使用多個合法外部地址集。當ISP提供的合法IP地址略少于網絡內部的計算機數量時。可以采用動態轉換的方式。
3.端口多路復用（PAT)
是指改變外出數據包的源端口并進行端口轉換，即端口地址轉換采用端口多路復用方式。內部網絡的所有主機均可共享一個合法外部IP地址實現對Internet的訪問，從而可以大限度地節約IP地址資源。同時，又可隱藏網絡內部的所有主機，有效避免來自internet的叨擾。
5.NAT包含4類地址
| 內部 | 外部 |
|---|---|
| 內部局部地址 | 內部全局地址 |
| 外部局部地址 | 外部全局地址 |
6. NAT的轉換條目
簡單轉換條目 ip
擴展轉換條目 ip和port(端口)靜態NAT案列演示

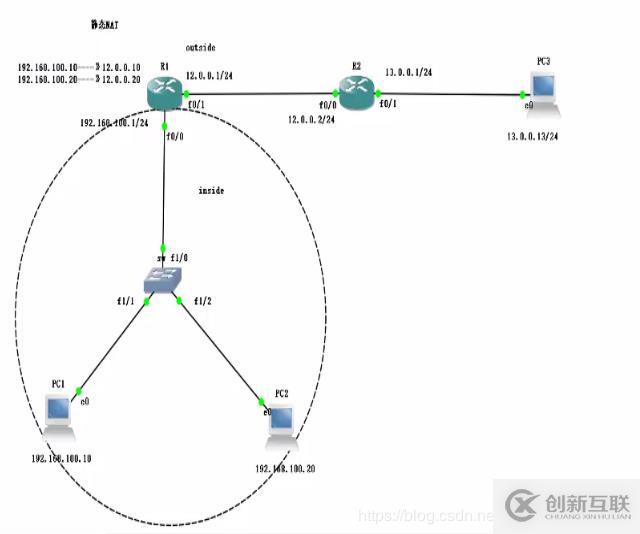

拓?fù)浣Y(jié)構圖
第一步:配置SW交換機
SW#conf t
SW(config)#no ip routing //關閉路由功能
SW(config)#int f1/0 //進入端口f1/0
SW(config-if)#speed 100 //配置速率
SW(config-if)#dup full //配置全雙工模式
SW(config-if)#ex第二步:配置R2路由器
R2#conf t
R2(config)#int f0/0
R2(config-if)#ip add 12.0.0.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#int f0/1
R2(config-if)#ip add 13.0.0.1 255.255.255.0
R2(config-if)#no shut
R2(config-if)#ex
R2(config)#ip route 0.0.0.0 0.0.0.0 12.0.0.1 //配置默認路由第三步:配置R1路由器
R1#conf t
R1(config)#int f0/0
R1(config-if)#ip add 192.168.100.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#int f0/1
R1(config-if)#ip add 12.0.0.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#ex
R1(config)#ip route 0.0.0.0 0.0.0.0 12.0.0.2第四步:配置客戶機ip地址,并測試全網互通性
1.配置客戶機IP地址
PC1> ip 192.168.100.10 192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.10 255.255.255.0 gateway 192.168.100.1
PC2> ip 192.168.100.20 192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.20 255.255.255.0 gateway 192.168.100.1
PC3> ip 13.0.0.13 13.0.0.1
Checking for duplicate address...
PC1 : 13.0.0.13 255.255.255.0 gateway 13.0.0.12.測試互通性
PC1> ping 13.0.0.13
13.0.0.13 icmp_seq=1 timeout
13.0.0.13 icmp_seq=2 timeout
84 bytes from 13.0.0.13 icmp_seq=3 ttl=62 time=45.879 ms
84 bytes from 13.0.0.13 icmp_seq=4 ttl=62 time=37.925 ms
84 bytes from 13.0.0.13 icmp_seq=5 ttl=62 time=38.894 ms
PC1> ping 192.168.100.20
84 bytes from 192.168.100.20 icmp_seq=1 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=2 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=3 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=4 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=5 ttl=64 time=0.069 ms第五步:在R1路由器上配置NAT,并開啟debug功能
R1(config)#ip nat inside source static 192.168.100.10 12.0.0.10
R1(config)#ip nat inside source static 192.168.100.20 12.0.0.20
R1(config)#int f0/0
R1(config-if)#ip nat inside //將NAT應用于內部
R1(config)#int f0/1
R1(config-if)#ip nat out //將NAT應用于內部
R1#debug ip nat //測試NAT地址
IP NAT debugging is on第六步:測試NAT地址轉換,并使用debug功能
PC1> ping 13.0.0.13
13.0.0.13 icmp_seq=1 timeout
13.0.0.13 icmp_seq=2 timeout
84 bytes from 13.0.0.13 icmp_seq=3 ttl=62 time=41.886 ms
84 bytes from 13.0.0.13 icmp_seq=4 ttl=62 time=38.922 ms
R1#
*Mar 1 00:30:38.259: NAT*: s=192.168.100.10->12.0.0.10, d=13.0.0.13 [1514]
R1#
*Mar 1 00:30:40.259: NAT*: s=192.168.100.10->12.0.0.10, d=13.0.0.13 [1515]
R1#
*Mar 1 00:30:42.263: NAT*: s=192.168.100.10->12.0.0.10, d=13.0.0.13 [1516]
*Mar 1 00:30:42.291: NAT*: s=13.0.0.13, d=12.0.0.10->192.168.100.10 [1516]
R1#
*Mar 1 00:30:43.307: NAT*: s=192.168.100.10->12.0.0.10, d=13.0.0.13 [1517]
*Mar 1 00:30:43.335: NAT*: s=13.0.0.13, d=12.0.0.10->192.168.100.10 [1517]
R1#
*Mar 1 00:30:44.347: NAT*: s=192.168.100.10->12.0.0.10, d=13.0.0.13 [1518]
*Mar 1 00:30:44.379: NAT*: s=13.0.0.13, d=12.0.0.10->192.168.100.10 [1518]
//出方向?qū)⒃吹刂穝=192.168.100.10轉換成12.0.0.10,回方向?qū)?目標地址d=12.0.0.10轉換成192.168.100.10靜態NAT端口映射案列演示

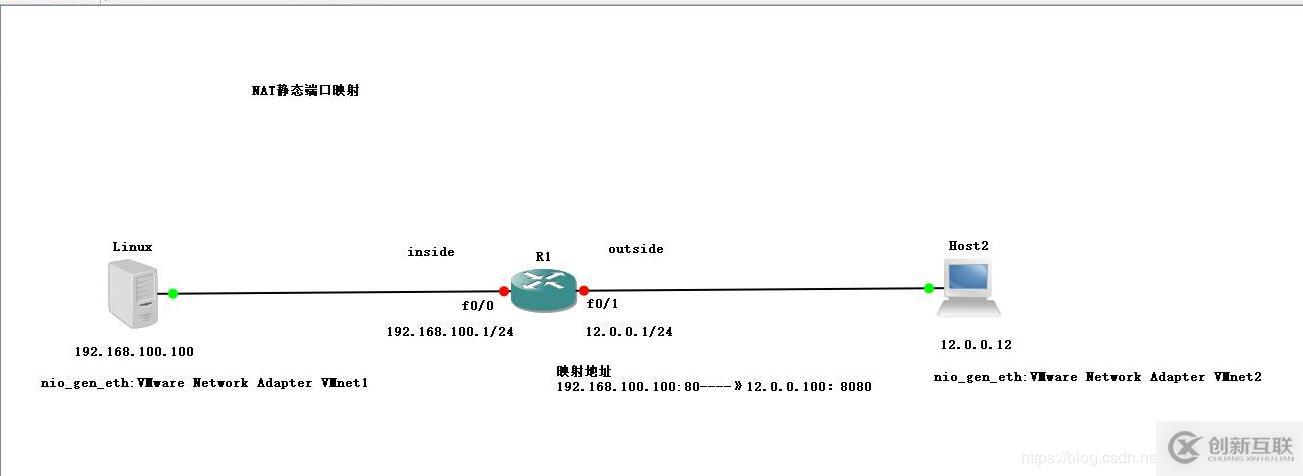

拓?fù)浣Y(jié)構圖
環境需求:
一臺Linux虛擬機(CentOS 7),作為局域網內提供服務服務器
一臺Windows 虛擬機(win 7),作為公網的客戶端
第一步:打開Linux虛擬機,在網絡連接時安裝并架設服務
[root@192 ~]# yum install httpd -y //安裝服務
[root@192 ~]# vim /var/www/html/index.html //編輯測設網頁
<hl>this is inside web</hl>
[root@192 ~]# systemctl start httpd //開啟服務
[root@192 ~]# systemctl stop firewalld.service //關閉防火墻
[root@192 ~]# setenforce 0 //關閉增強型安全功能

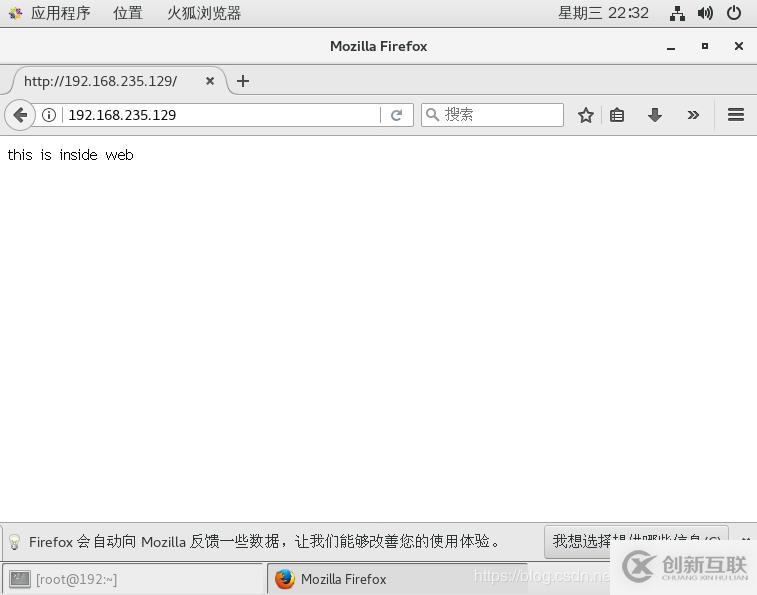

第二步:測試網站是否架設成功

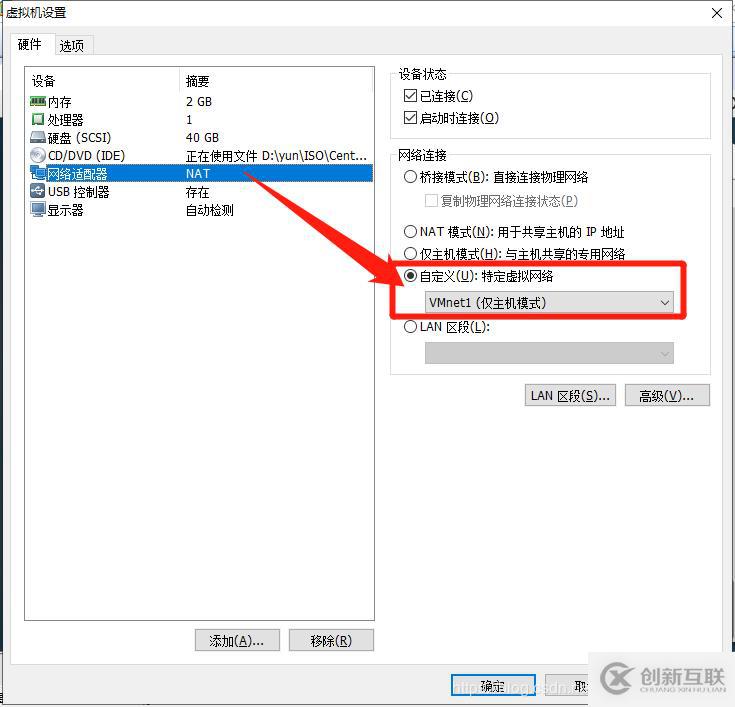

第三步:將Linux虛擬機的網卡綁定為VMnet1(僅主機模式),并設定靜態ip地址
1.綁定網卡
2.設定靜態ip
root@192 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33
UUID=88cf4975-29b8-4041-9cb0-456a56d1fddb
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.100.100
NETMASK=255.255.255.0
GATWAY=192.168.100.1
[root@192 ~]# service network start
Starting network (via systemctl): [ 確定 ]第四步:配置R1路由器
R1#conf t
R1(config)#int f0/0
R1(config-if)#ip add 192.168.100.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#ex
R1(config)#int f0/1
R1(config-if)#ip add 12.0.0.1 255.255.255.0
R1(config-if)#no shut

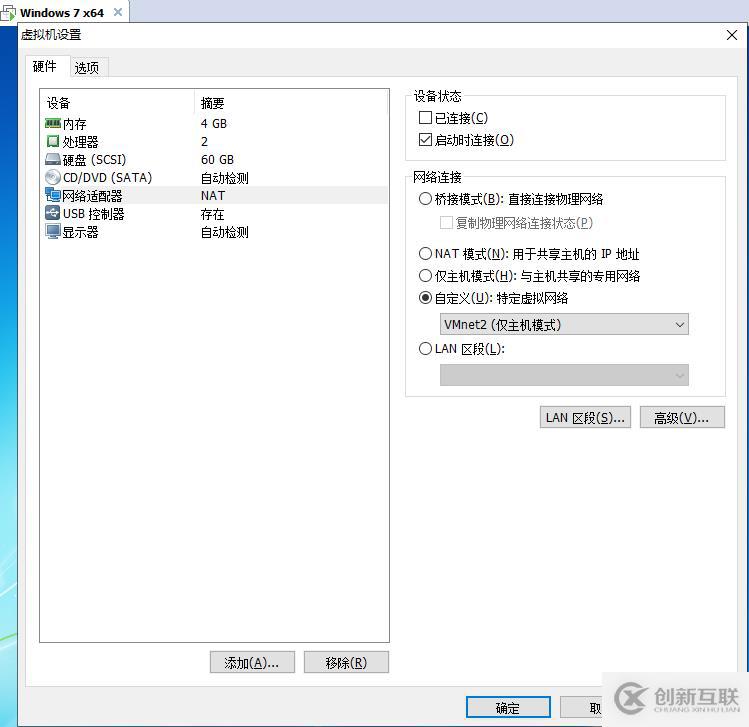

R1(config-if)#ex第五步:將win 7虛擬機的網卡綁定為VMnet2(僅主機模式),并設定靜態ip地址
1.綁定網卡

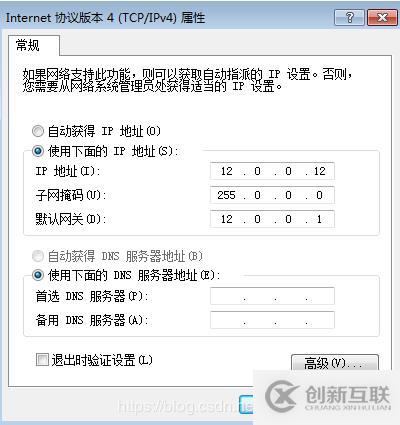

2.設定靜態ip
第六步:在R1路由器上配置NAT映射,并開啟debug功能
1.先查看Linux的服務端口號
[root@192 ~]# netstat -ntap | grep 80
tcp6 0 0 :::80 :::* LISTEN 2659/httpd2.設定路由器上的NAT映射關系
R1(config)#ip nat inside source static tcp 192.168.100.100 80 12.0.0.100 8080 extendable
R1(config)#int f0/0
R1(config-if)#ip nat in
R1(config-if)#int f0/1
R1(config-if)#ip nat out
R1(config-if)#end
R1#debug ip nat

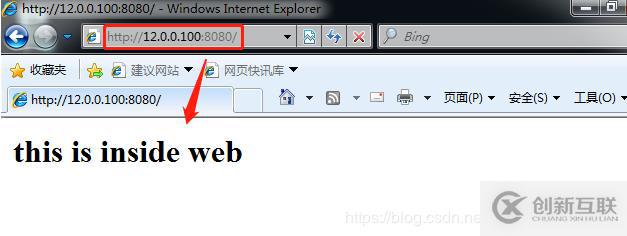

IP NAT debugging is on第七步:使用win 7虛擬機模擬公網主機來訪問私網Linux服務器搭建的服務
R1#
*Mar 1 00:09:18.395: NAT*: TCP s=49163, d=8080->80
*Mar 1 00:09:18.395: NAT*: s=12.0.0.12, d=12.0.0.100->192.168.100.100 [119]
//抓取到端口與地址轉換的過程另外有需要云服務器可以了解下創新互聯cdcxhl.cn，海內外云服務器15元起步，三天無理由+7*72小時售后在線，公司持有idc許可證，提供“云服務器、裸金屬服務器、高防服務器、香港服務器、美國服務器、虛擬主機、免備案服務器”等云主機租用服務以及企業上云的綜合解決方案，具有“安全穩定、簡單易用、服務可用性高、性?xún)r(jià)比高”等特點與優勢，專為企業上云打造定制，能夠滿足用戶豐富、多元化的應用場景需求。
