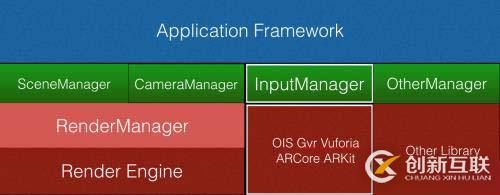

如上圖所示， NVisionXR的框架在結構上大體分為三個層級:
最底層是渲染引擎和集成的一些第三方庫。
中間層是管理層，負責將底層提供的功能進行封裝，組合，抽象，再以一種更加簡便的形
式提供給上層。
上層是應用層， 它是用戶進行應用開發直接對接的一層。

2.2 MVC框架

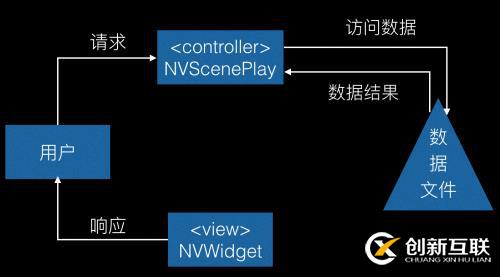

     NVisionXR引擎應用層采用MVC的設計模式，這種設計模式更貼合原生應用開發的方式，使得開發更簡便。如上圖所示，NVisionXR的NVWidget類相當于MVC的View, 負責顯示某個被渲染對象。NVisionXR的NVScenePlay類相當于MVC的Controller， 它負責管理及配置NVWidget所需要的數據。

三 基本概念

3.1 坐標系

   如上圖，分別為左手坐標系和右手坐標系的示意圖。
   NVisionXR采用右手坐標系，其Z軸為手機屏幕向外的方向。NVisionXR場景中的坐標系原點為(0, 0, 0)點。

3.2 單位

3.2.1 角度
     NVisionXR采用角度制，其范圍為0~360度。

3.2.2 尺度

     物體大小的單位為cm， 可參考3dmax，默認的系統單位cm時，所表示的模型大小。

四. SDK常用類

4.1 執行類 NVAppDirector
     NVAppDirector為NVisionXR的執行類，它主要負責添加所需運行的場景NVScenePlay, 添加功能插件及配置一些全局的功能屬性。
     NVisionXR在一啟動的時候會進入到一個場景中，首次進入的場景為主場景，而隨后切換的場景為普通場景。NVisionXR需要通過NVAppDirector來添加主場景和普通場景。用戶創建的NVScenePlay只有被添加到NVAppDirector中才能被使用。
     NVAppDirector還可以添加一些功能插件，如Vuforia的AR跟蹤功能等。還可以配置一些全局的屬性，如時候開啟陰影等，同時NVAppDirector還承擔了NVisionXR中派發任務的職責，如NVScenePlay生命周期階段的派發和場景交互事件的分發等。
      NVAppDirector類似于Android開發里的AndroidManifest.xml或者iOS開發里的info.plist。

4.2 上下文 NVContext

      NVContext是獲取關于App全局信息的接口類。它允許用戶能夠獲取相關的資源管理類NVResoures, NVWorld類等。
      同時NVContext還提供了場景與場景之間跳轉的接口startScenePlay方法， 即從當前的NVScenePlay場景跳轉到其它的NVScenePlay場景。
      以后NVContext會提供更多關于中間層功能的接口。

4.3 Controller類 NVScenePlay

    NVScenePlay相當于MVC模式中Controller的作用，在該類中，我們可以添加場景中的內容。同時NVScenePlay還定義了一整套完整的生命周期流程：
    onCreate方法是我們創建每個NVScenePlay內容的地方，在這里我們會調用addWidget, addAnimEffect等方法。
     onStart方法是當NVScenePlay被激活將要進入的時候會被調用，這個時候NVScenePlay將要顯示，此時NVScenePlay處于激活狀態， 其內容還沒有完全被顯示，因此，該階段我們可以被視為準備階段。 在該階段，我們可以將NVWorld中創建的燈光等添加到場景中。
     onResume方法在整個場景準備好后，會被調用。在這個階段，整個場景中的內容會被完全顯示出來。
     onPause方法當手機app隱藏到后臺，或當該NVScenePlay退出時會被調用，此時NVScenePlay處于未激活狀態。
    onStop方法是NVScenePlay完全退出時，會調用該方法，此時我們需要刻意在這個方法里，把一些全局的對象如燈光從該場景中移除。
    onDestroy方法，當我們銷毀應用程序時，會執行所有注冊到NVAppDirector中的NVScenePlay的該方法。

4.4 視圖類 NVWidget

NVWidget類似于MVC架構中的View的作用。NVWidget是所有場景中可顯示對象的父類。
不同于傳統2D應用中的View，NVWidget需要定義整個其可顯示對象的形狀，外表和姿態。這些形狀，外表和3D姿態可以抽象為一個模型數據。
為此，在NVWidget中，我們提供了setShape這個方法，用于設置物體顯示需要的形狀，該方法的參數接收一個關于形狀的文件名字。該文件的格式為mesh 格式 (在5.1.1節中會介紹)。
此外，NVWidget可以通過setPosition來調整自身的位置，通過setScale來控制自身大小，通過pitch, yaw, roll方法來分別繞X軸， Y軸， Z軸旋轉來改變物體的姿態。

4.5 資源管理類 NVResources


NVResources是一個資源管理類，它主要提供給用戶如何監聽資源加載，獲取資源信息的接口。

4.5.1監聽資源加載


該功能主要通過設置NVResourcesListener來完成的，NVResourcesListener主要有三個方法：
onLoadStart，用于通知用戶目前開始加載的資源組，以及該組所包含的資源文件數目。一般NVisionXR會自動將資源分為三組：一組是必須添加的，即NVisionXR自帶的資源文件；一組是用戶根據我們的資源目錄 (參見，第五章資源目錄)添加的資源文件；還有一組是用戶自己定義的文件路徑中的文件。
onLoadFile，用于通知用戶目前開始加載的資源文件，以及該資源文件在其資源組中的位置。
onLoadEnd， 通知用戶所有資源文件已經加載完畢。

4.5.2添加資源目錄

用戶可以通過該類的addResourceLocation方法，來添加它們自己創建的資源文件夾路徑。

4.5.3獲取資源信息接口

獲取資源信息后，用戶可以通過程序接口來操作相應的資源文件， 目前這部分功能還沒有完全開放。

五 資源目錄

   用戶在使用NVisionXR時，需要添加資源，為此，為了方便用戶使用和管理，我們提供了兩個文件夾用于管理資源文件:
   一個是nvisionXR文件夾，該文件夾下存放的是nvisionXR引擎所必需使用的資源文件路徑，一般不允許用戶更改。 一個時user文件夾，可以允許用戶添加自己的資源。（ios對應的這兩個文件夾，一個是NVRes.bundle, 一個是UserRes.bundle）
    nvisionXR和user文件夾下都會有一些準備好的文件夾：
    1 models文件夾：用于存放模型相關的文件,如mesh文件，skeleton文件
    2 materials文件夾: 用于存放NVWidget設置Appearance相關的資源文件，如material腳本，存放在scripts子文件夾中；program腳本，存放在programs子文件夾中；紋理圖片，存放在textures子文件夾中。
    3 packs文件夾，用于存放壓縮的zip文件。
    4 particle文件夾，用于存放粒子系統的腳本文件，如pu文件等。

     以上各個文件夾的路徑都在resources.cfg配置文件中定義，所有資源必需存放在資源目錄里才能夠使用
    以上資源目錄在Android工程里需要放在assets文件夾根目錄下，ios的兩個bundle放在工程根目錄下即可。

5.1 Models

models文件夾下存放了兩類文件，一類是mesh文件，一類是skeleton文件。這兩個文件是NVisionXR向用戶提供的關于如何定義NVWidget形體以及如何為其添加骨骼動畫的資源文件。
mesh和skeleton格式的文件自身具有體積小的優勢。

5.1.1 mesh文件

mesh文件，定義了NVWidget的形狀，是nvisionXR向用戶提供的一種模型格式，其內部包含了模型的頂點，紋理坐標，頂點法線等信息。
mesh文件中的頂點需要通過material文件來為其賦予顏色屬性 ，即其外表。

5.1.2 skeleton文件

skeleton文件是NVWidget的子類NVSkeletonWidget所使用的資源文件，它為NVWidget定義了關于其形狀的一組動畫。每個動畫都有一個名字，可以通過NVSkeletonWidget的addAnimation方法進行添加， 目前NVSkeletonWidget只能添加一個動畫，后續NVisionXR會提供支持添加多個動畫，及動畫之間的切換。
skeleton文件里包括了骨骼和骨骼動畫的關鍵幀數據。
skeleton文件的名字要與mesh文件的名字一致，這樣當我們設置mesh文件時，程序會自動索引到相關mesh文件。

5.2  Materials
     materials文件夾下有兩類文件：
     program 腳本文件，可以允許用戶自定義編程的shader， 目前支持shader語言為glsl
     material腳本文件 定義了關于NVWidget整個外表相關的屬性。

5.2.1 program文件

program腳本提供了如何使用自己的shader文件，這部分功能目前暫不對用戶開放。

5.2.2 material 文件

material文件定義了物體的外表屬性，即材質信息。
其大致結構如下：
       material name
       {
         technique
         {
            pass
            {
            }
         }
       }
       上述是一個樹結構， material是根節點, technique和 pass是子節點， 節點具有屬性和body， 屬性可以是名字，  body需要在{}定義。
       material節點里， 至少要定義一個technique， 一般情況下，我們只需要一個technique就可以了， pass是我們主要定義材質屬性的地方。
       pass中常用屬性參數有：
       ambient 定義環境光顏色， 格式為rgb三個值， 其格式為amient r g b
      diffuse 定義一個物體表面漫反射系數，當為全白時，即1.0, 1.0, 1.0時， 表示物體會反射光的全部顏色， 如果是0.0, 0.0, 0.0， 則物體不會反射光的顏色，表現為全黑，格式為rgba四個值，其格式為 diffuse r g b a
        注意上述rgba的值都在0~1之間。

        texture_unit表示pass的一個子節點， 在其里面可以用textures里圖片物體表面的紋理。
        其格式如下:
        texture_unit
        {
           texture image_name
        }

5.2.3 圖片文件

目前nvisionxr 支持jpg, png, bmp, tga,等格式的圖片文件。

5.3 packs

      packs文件夾里，存放了我們壓縮成zip格式的壓縮文件。

5.3.1 zip文件

zip文件從某種意義上說也是一種文件夾， 只不過它將其中的資源集中管理起來，并能夠減少其中的體積。
一般，我們會將關于一個物體的所有相關資源，壓縮成一個zip文件，如將mesh, skeleton, material文件存放在一個zip里。 這時候， mesh , skeleton, material的名字最好一致， 方便程序索引， 如Rabbit.mesh, Rabbit.skeleton, Rabbit.material存放在一個zip文件夾中，我們通過NVWidget類的setShape方法設置Rabbit.mesh， 那么程序能夠自動索引到Rabbit.skeleton 和 Rabbit.material。

5.4 particle

5.4.1 pu文件

particle是存放粒子系統腳本的地方， nvisionxr的粒子系統采用的是particle universe第三方庫， 其支持的腳本為pu文件，關于如何使用particle universe, 請?jiān)敿?xì)看particle universe使用教程。
