我會主要介紹容器 (container format file) 格式文件的細節，以最常見的 MP4 文件入手。然后會簡短的介紹一個標準的播放器的啟動，解析，播放流程。本篇還是以基礎知識為主，雖然很枯燥，但是對視頻開發的學習有非常大的好處，我自己個人的感受就是，如果在很多專有名字，概念都不熟悉的情況下，想要去閱讀播放器源碼會是相當困難的事情。比如 Exoplayer，谷歌的分包策略就是根據播放器的組件來分包。如果不熟悉播放器的基礎構建的話，連哪個部分的代碼在哪個包都不知道。希望大家如果真的想進階的話還是耐心的理解好每個基礎概念。

1. Mp4 格式文件的構成

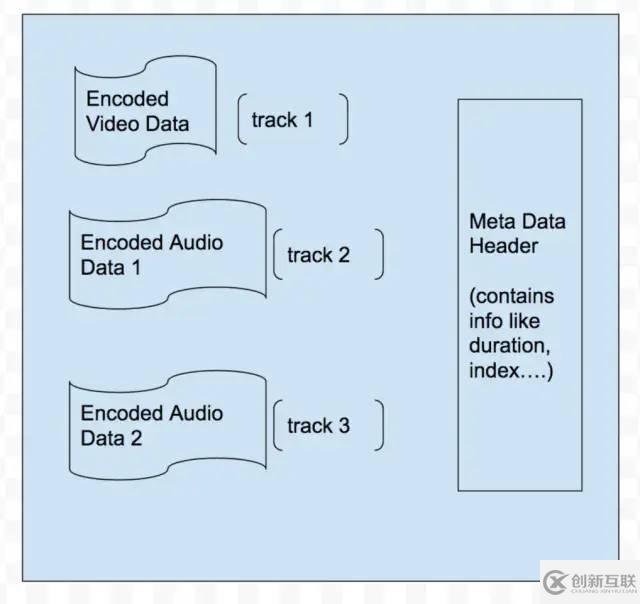

在上期我們大概介紹了 Mp4 文件的結構



但是這樣抽象的介紹可能還是比較難理解，我們深入一些。

1.1 MP4 到底是個啥？

通俗的說，MP4 其實是一種格式的規范，這個規范是被 ISO 機構認證的，也就是說，只要你通過 Codec 生成了一個 mp4 文件，那么這個文件的格式必須是按照 ISO 機構的規矩來。。。。既然是規范，那么我們看看到底 ISO 對 mp4 做了什么規范:

請大家打開鏈接->ISO 的 mp4 文件規范 ^[1]

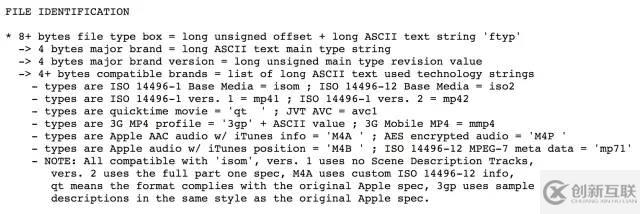

大家可能會有點懵逼，看不懂。其實這個規范很好理解，它定義了一個 MP4 文件里面，哪些數據應該放在什么位置 (以字節為單位)，哪些數據的長度是多少。我截取了一段:



大家看，上面這一段規范定義了 ftyp這個頭文件 header 所在的位置和長度 (以字節為單位)。至于這些頭文件是有什么用，我在上一篇文章大概提到過，他們屬于 meta data 的一部分。在本章我會更詳細的介紹。

所以說，任何容器，包括 mp4 都是類似的結構化文件，只不過不同的格式文件 ISO 對其有嚴格的要求，數據的擺放順序，排列等等不同而已。有興趣的同學可以對比一下 rmvb，mp4，mkv 這些格式的要求有什么不同，優劣勢各是什么。

2. Mp4 頭文件的構成

關于 mp4 文件的頭文件格式（meta data），蘋果官網對其進行了詳細的描述（這個介紹是基于 QuickTime 播放器支持的 mp4 文件來介紹的，quciktime 播放器對 mp4 的要求有些許不同，但是差別不大，我們可以忽略）:

Movie Atom^[2]

我們不追究太多細節，有興趣的同學可以自己查看，我們專注于一些基礎的信息。

首先，在 Meta Data 里面，每一個 Header，頭文件，我們都叫他們 Atom Header(不知道咋翻譯)。Atom Header 分為 Leaf Atom 和 Container Atom。前者代表一個連接著字符串信息的頭文件，后者是一個包含了若干個子 Atom 的頭文件，他們互相之間是有層級關系的 (參考上圖)。每次播放器獲取了 movie atom 之后 (moov)，會根據層級關系，向下，或者向下讀取相關的其他信息。每一個頭文件都會對它的子頭文件保存位置的引用，所以只要根據 mp4 文件的規范獲取了最頂級的頭文件 moov,就可以順勢往下讀取其他頭文件了。

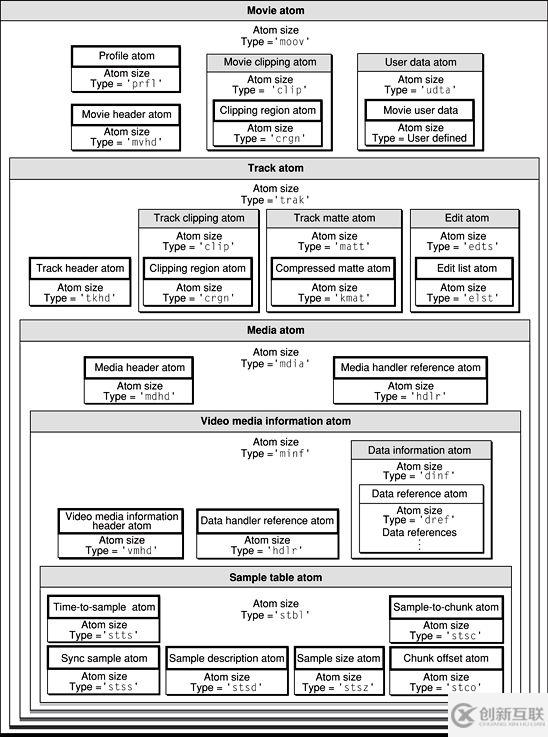

我們來看看 mp4 的頭文件結構



看起來很復雜，但是對于一個播放器來說，很多信息都不是必須。我們需要知道的最重要的信息是采樣索引表(Sample Table Atoms).對應圖中“**stbl **”這個 atom header。這個索引表保存了 mp4 文件所有的采樣 (sample) 與視頻時間的對應關系 (一般以微秒為單位)，還有包括每個采樣的大小，在 mp4 文件中的起始位置 (以自己為單位)。

3. 標準播放器的啟動流程

那么既然我們已經知道一個容器文件的格式規范了，播放器就可以通過解析容器的頭文件來控制播放 (playback) 了。

3.1 播放器

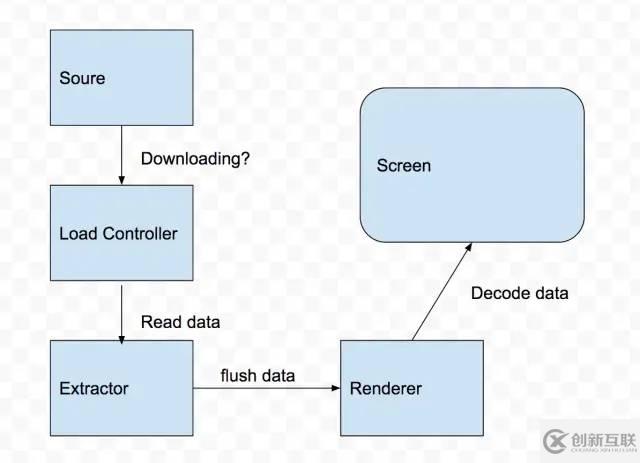

通常播放器由三個部分構成

1. 讀取器 (Extractor)
2. 渲染器 (TrackRenderer)
3. 加載控制器 (Load Controller)
4. 數據源 (Source)

讀取器負責從 source 文件讀取數據，加載控制器負責控制讀取數據的策略 (比如說在線視頻播放的時候緩沖策略)，渲染器負責接收讀取器讀取的數據，并渲染到屏幕上。



3.2 播放器的播放過程

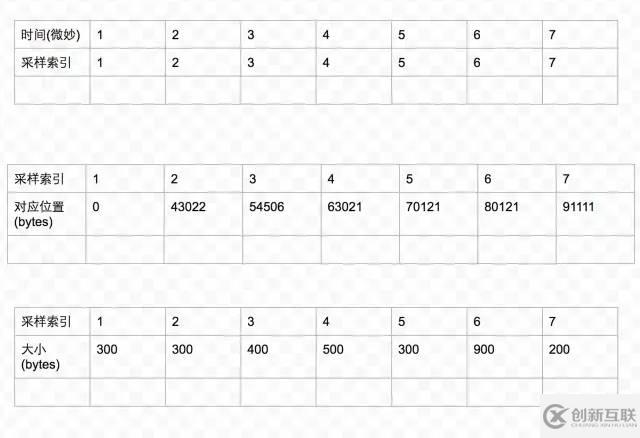

在播放器可以把數據提交給渲染器之前，播放器需要把必需的頭文件全部解析并存入內存，比如之前說的采樣索引表。一般播放器在解析完畢后，會構建三個個表，一個存放時間對應采樣索引，一個存放采樣索引對應在 mp4 文件中的起始位置 (以字節為單位),一個存放采樣索引對應大小 (以字節為單位)。以下圖為例

假設播放器需要從第 1 微秒開始播放，那么需要把第 1 微秒的數據放入渲染器。所以會查找下面這三個表。



通過表 1，我們知道該微秒對應第 1 個采樣，從第一個和第二個表我們知道，第 1 個采樣的數據范圍 (在 mp4 文件內) 是從第 0 字節到 300（0+300）字節，那么播放器就會去讀取這個范圍的數據并且放入渲染器中進行渲染。

同時，加載器會基于當前已經緩存的數據，決定是否還需要不停的讀取數據進入內存。一般來說每個播放器都有默認的緩存值，也會有一個基準線，只有當緩存足夠數據才能放進渲染器進行渲染。

最后同理，當我們拖動滑動控制器 (SeekBar) 想快進的時候，我們和第一步一樣，通過我們想滑動的時間獲取采樣的索引，再重新開始讀取數據。

綜上所述，播放器在正式播放視頻文件之前，必須要把頭文件全部讀取并解析 (這會是一段非常耗時的程序)，這也是在線視頻播放的等待時間的瓶頸。在接下來的章節我會介紹自適應視頻播放 (Adaptive Streaming)，這個技術的發明使得了分段式 mp4 文件 (Fragmented Mp4) 技術得以誕生，大大的減少了在線視頻播放的等待時間。

4.在線視頻播放的技術基礎 (online video streaming)

在線視頻的播放其實和播放本地視頻的局別就是 Extractor 讀取的 Source，數據源不一樣，在線播放需要下載數據到內存，再交由 Extractor 讀取分析。但是既然是在線視頻播放，我們肯定不能把整個容器文件下載到內存或者硬盤再開始解析播放。我們希望能控制下載的進度，比如我當前在看第 10s 的視頻內容，所以我只想緩存/下載視頻內容到第 20s 的位置。

我們俗稱的漸進式下載 (Progressive Downloading) 就解決了這一難題。

說的好像是很嚇人的黑科技啊?。。?！



其實就是 HTTP1.1 協議支持的分段式下載而已。。。。。

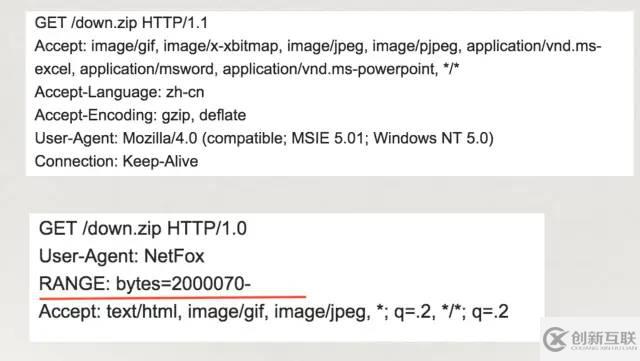

在 HTTP 請求里面假如一個叫 RANGE的 header，放入起始字節和結束字節，就可以只下載對應部分的數據，這一 header 的支持也是各種下載軟件實現斷點下載的基礎。每次斷網的時候記錄下來已經下載的數據的字節數，下次再下載的時候從字節數+1 處重新下載并且寫入原有文件就可以了。
