一 、NDK目錄簡單介紹

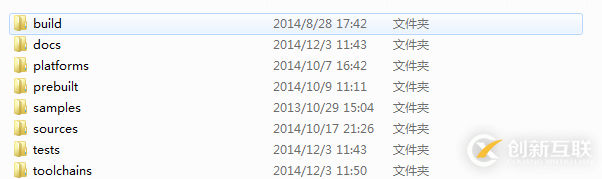

    在進行NDK開發之前，我們有必須熟悉一下NDK目錄下包含哪些東西，以及這些東西對開發來說有什么作用？那么現在打開NDK的解壓目錄，查看一下解壓目錄下的文件：

1）samples目錄。這個目錄包含了Google為NDK開發撰寫的一些小例子，包括本地JNI開發，圖片處理，多個庫文件開發等等，這些例子雖小但面面俱到，能看懂samples目錄下的小例子程序，那么對于NDK開發來說，就很好應付了。

站在用戶的角度思考問題，與客戶深入溝通，找到豐滿網站設計與豐滿網站推廣的解決方案，憑借多年的經驗，讓設計與互聯網技術結合，創造個性化、用戶體驗好的作品，建站類型包括：成都做網站、網站建設、企業官網、英文網站、手機端網站、網站推廣、主機域名、網絡空間、企業郵箱。業務覆蓋豐滿地區。

2）docs目錄。這個目錄下存放的都是Google給開發者提供的文檔，指導開發者怎樣在Android環境下進行NDK開發，這個非常重要。

3）sources目錄。由于Android是開源操作系統，作為Android的一部分的NDK，同樣也是開源的，這個目錄下存放的是NDK源碼。

4）platforms目錄。里面存放的是當前ndk版本所支持的所有android平臺的版本，做NDK開發的C代碼也是可以指定由某個特定版本平臺下編譯，該platforms目錄下存放的是不同版本所包含的C的庫文件和頭文件，不同版本有些微小的變化。

5）prebuilt目錄。這是提供給在Windows下開發ndk程序的一些工具集。

6）build目錄。里面存放大量的Linux編程腳本和Windows下的批處理文件，用來完成ndk開發中的交叉編譯。

二、具體開發

1，NDK開發步驟

    首先，我先列出NDK開發的簡單步驟，然后再以此為大綱，用一個Hello World的實例講述一下NDK開發：

（1）創建一個android工程

（2）JAVA代碼中寫聲明native 方法 public native String helloFromJNI();

（3）創建jni目錄,編寫c代碼,方法名字要對應在c代碼中導入jni.h頭文件

（4）編寫Android.mk文件

（5）Ndk編譯生成動態庫

（6）Java代碼load 動態庫.調用native代碼

2，NDK開發具體實踐

   下面就按照上述的步驟建立一個HelloWorld小案例來一步一步實現NDK開發

2.1，創建一個Android工程，并且在Java代碼中聲明一個native方法：

package com.example.ndkdemo01;

import android.app.Activity;
import android.os.Bundle;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import android.widget.Toast;

public class MainActivity extends Activity {
static{
        System.loadLibrary("Hello");  //System.loadLibrary(String 文件名);是用來加載動態庫的方法，其中參數類型是字符串，參數是Android.mk文件中LOCAL_MODULE定義的名稱。
    }
private Button bt_click;
public native String javaFromJNI();    //聲明native方法
    @Override
protected void onCreate(Bundle savedInstanceState) {
// TODO Auto-generated method stub   super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        bt_click= (Button) this.findViewById(R.id.bt_click);
        bt_click.setOnClickListener(new OnClickListener() {

            @Override
public void onClick(View v) {
// TODO Auto-generated method stub                 Toast.makeText(MainActivity.this, javaFromJNI(),
                            Toast.LENGTH_SHORT).show();
            }
        });
    }

}

2.2，創建jni目錄,編寫Hello.c文件。

  先來說一下JNI代碼的簡單格式：方法簽名規則：返回值類型 Java_包名_類名_native方法名(JNIEnv* env, jobject obj)

 1） Java: 表示被Java調用。 包名:表示package的名稱(com_example_ndkdemo01),其中的"."被下劃線替代。     MainActivity:申明調用函數的類名。   javaFromJNI:申明的函數名。 2）怪異的返回值，在NDK中，不管是從Java傳過來的傳遞值，還是傳回Java的返回值，都是專門的參數(比如java中的string對應ndk的jstring,int[]對應jintarray，具體可參見jni.h)。

 3）多出來的傳遞參數，JNIEnv* env和jobject thiz是底層函數，必須要帶的參數。env開發者利用此參數做查詢和傳化數據類型(比如將jintarray轉換成int數組,在以后的章節中會詳細說明)。thiz表示這個調用這個函數的類對象，本文中就是MainActivity的對象。

#include<stdio.h>
#include<jni.h>


jstring Java_com_example_ndkdemo01_MainActivity_javaFromJNI(JNIEnv* env, jobject obj) {


return (*(*env)).NewStringUTF(env, "hello jni!");

}

3，編寫Android.mk文件和Application.mk

3.1 這個Android.mk文件怎么寫呢？這時候我們得打開NDK的文檔來看看了，位置E:/NDK/android-ndk-r10d/docs/Start_Here.html，找到

好，我們就先在jni目錄下創建一個Android.mk的文件，將上面的這段話復制粘貼進去，將LOCAL_MODULE和LOCAL_SRC_FILES修改成我們自己寫成的C文件的名稱：

 LOCAL_PATH := $(call my-dir)

    include $(CLEAR_VARS)

    LOCAL_MODULE    := Hello
    LOCAL_SRC_FILES := Hello.c

    include $(BUILD_SHARED_LIBRARY)

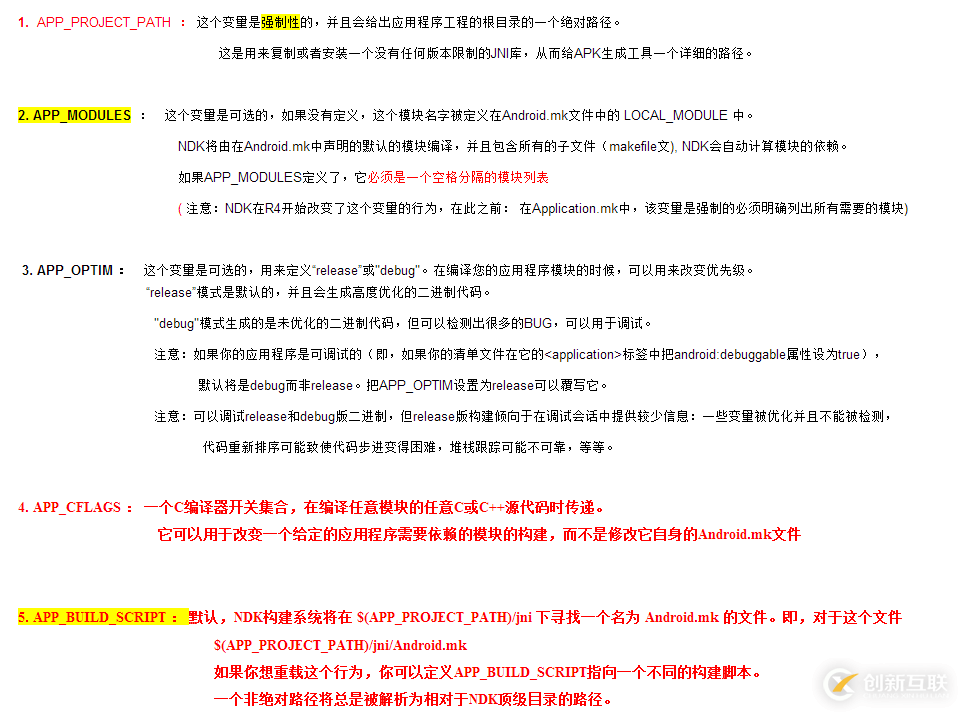

 3.2 Application.mk文件的目的是描述在你的應用程序中所需要的模塊（即動態庫或靜態庫）。

    Application.mk文件通常被放置在 $PROJECT/jni/Application.mk下，$PROJECT指的是您的項目。

    要將CC++代碼編譯為SO文件，光有Android.mk文件還不行，還需要一個Application.mk文件。





 3.3 NDK程序生成支持多種CPU架構的SO包

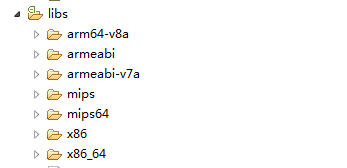

   在我們android NDK項目的根目錄下面有一個libs文件夾，如下圖所示，這個文件夾下面有下面七個文件夾：arm64-v8a，armeabi ，armeabi-v7a，   mips， mips64，x86 ，x86_64。我們的c代碼編譯成SO庫就會放在這七個文件夾中的一個或多個中。那么這些文件夾中的SO文件有什么區別？ arm64-v8a，armeabi ，armeabi-v7a，   mips， mips64，x86 ，x86_64是表示七種不同的cpu的架構，我們知道一般的手機或平板都是用arm的cpu，不同的cpu的特性不一樣，armeabi就是針對普通的或舊的arm v5 cpu，armeabi-v7a是針對有浮點運算或高級擴展功能的arm v7 cpu。應用程序二進制接口（Application Binary Interface）定義了二進制文件（尤其是.so文件）如何運行在相應的系統平臺上，從使用的指令集，內存對齊到可用的系統函數庫。在Android系統上，每一個CPU架構對應一個ABI：armeabi，armeabi-v7a，x86，mips，arm64-v8a，mips64，x86_64。

為每個支持的CPU架構提供對應的.so文件

• 你應該盡可能的提供專為每個ABI優化過的.so文件，但要么全部支持，要么都不支持：你不應該混合著使用。你應該為每個ABI目錄提供對應的.so文件。
• 當一個應用安裝在設備上，只有該設備支持的CPU架構對應的.so文件會被安裝。在x86設備上，libs/x86目錄中如果存在.so文件的話，會被安裝，如果不存在，則會選擇armeabi-v7a中的.so文件，如果也不存在，則選擇armeabi目錄中的.so文件（因?yàn)閤86設備也支持armeabi-v7a和armeabi）。



   NDK開發中，如何編譯生成arm64-v8a，armeabi ，armeabi-v7a， mips， mips64，x86 ，x86_64七個文件夾下面的.so文件，可以在Application.mk里可以配置以下宏指定ABI生成機器代碼：

TARGET_CPU_API := all
APP_ABI := all

或者是

TARGET_CPU_API :=  armeabi armeabi-v7a x86 x86_64 arm64-v8a mips mips64
APP_ABI :=  armeabi armeabi-v7a x86 x86_64 arm64-v8a mips mips64

   默認情況下，NDK的編譯系統根據 "armeabi" ABI生成機器代碼?？梢允褂肁PP_ABI 來選擇一個不同的ABI。

    比如：為了在ARMv7的設備上支持硬件FPU指令?？梢允褂?nbsp;APP_ABI := armeabi-v7a

    或者為了支持IA-32指令集，可以使用     APP_ABI := x86

   或者為了同時支持這三種，可以使用      APP_ABI := armeabi armeabi-v7a x86

   或者有時候可能只需要兼容幾種cpu類型，則“TARGET_CPU_API :=” 和 “APP_ABI :=”隨便指定上面六種中任意一種。

   程序中可能會出現下面類似的錯誤，主要是由于沒有生成對應支持CPU類型的SO文件

java.lang.UnsatisfiedLinkError: dalvik.system.PathClassLoader[DexPathList[[zip file "/data/app/cn.com.chinatelecom.account-1/base.apk"],nativeLibraryDirectories=[/data/app/cn.com.chinatelecom.account-1/lib/arm64, /vendor/lib64, /system/lib64]]] couldn't find "libFeedbackUtils.so"

4，ndk編譯生成動態庫

在eclipse中點擊項目，右擊->>Android Tools->>Add Native Support... 。隨后會有一個對話框彈出，在輸入框里輸入模塊名稱?？梢钥吹骄幾g通過了，下面刷新一下工程，就可以看到工程libs目錄下多了個libHello.so的文件，這個就是Android認識的動態庫了。

5，Java代碼load 動態庫.調用native代碼

編譯出來這個libHello.so文件后，就需要在Java代碼中加載這個.so的庫文件了，代碼很簡單，然后Toast一下看看效果：

System.loadLibrary(String 文件名);是用來加載動態庫的方法，其中參數類型是字符串，參數是Android.mk文件中LOCAL_MODULE定義的名稱。

參考博客 http://blog.csdn.net/allen315410/article/details/41805719 和http://www.cnblogs.com/yaozhongxiao/archive/2012/03/06/2381586.html和http://www.jianshu.com/p/cb05698a1968?from=timeline&isappinstalled=0
