一、OSPF多區域的生成

原因：改善網絡的可擴展性（多區域）、快速收斂（控制域內路由器數量）

1.三種通信量

1.域內通信量——單個區域內的路由器之間交換數據包構成的通信量

2.域間通信量——不同區域的路由器之間交換數據包構成的通信量

3.外部通信量——OSPF域內的路由器與OSPF區域或另一個自治系統內的路由器之間交換數據包構成的通信量

二、OSPF的路由器類型

四種：DR|BDR|ABR|ASBR

OSPF的區域類型

（1）骨干區域

（2）非骨干區域-根據能夠學習的路由種類來區分
1.標準區域
2.末梢區域——沒有LSA4、5、7通告
3.完全末梢區域——除了一條LSA3的沒人路由通告外，沒有LSA3、4、5、7通告
4.非純末梢區域

末梢區域和完全末梢區域

滿足條件
1.只有一個默認路由作為其區域的出口；
2.區域不能作為虛鏈路的穿越區域；
3.Stub區域里無自治系統邊界路由器ASBR；
4.不是骨干區域Area 0

末梢區域沒有LSA4、5、7通告；完全末梢區域，除了一條LSA3 的默認路由通告外，沒有LSA3、4、5、7通告 no-summary使其成為一個完全末梢區域——只在ABR上補充這個命令，因為只有ABR會進行匯總

三、OSPF鏈路狀態數據庫組成（七個LSA類型）

每個路由器都創建了由每個接口、對應的相鄰節點和接口速度組成的數據庫

鏈路狀態數據庫中每個條目稱為LSA（鏈路狀態通告），常見的有六種LSA類型

Type 1 路由器LSA 由區域內的路由器發出的
Type 2 網絡LSA 由區域內的DR發出的
Type 3 網絡匯總LSA ABR發出的，其他區域的匯總鏈路通告
Type 4 ASBR匯總LSA ABR發出的，用于通告ASBR信息
Type 5 AS外部LSA ASBR發出的，用于通告外部路由
Type 7 NSSA外部LSA NSSA區域內的ASBR發出的，用于通告本區域連接的外部路由

其中Type 4和Type 5同時出現，4由ABR發出，用于通告ASBR位置信息，5由ASBR發出，用于通告外部路由。如果區域中沒有ASBR就不出現4和5.

四、路由器對路由條目的選擇

1、路由器只把最優的路由條目添加到到路由表
2、選擇路由條目的依據
（1）管理距離
（2）度量值

五、路由重分發

1、一個單IP路由協議是管理網絡中IP路由的首選方案
2、CiscoIOS能執行多個路由協議，每一個路由協議和該路由協議所服務的網絡屬于同一個自治系統
3、CiscoIOS使用路由重發分發特性以交換不同協議創建的路由信息(交換不同協議進程號不同）

重分發到OSPF域中路由的路徑類型
1.類型1的外部路徑（Type1 externalpath，E1）
2.類型2的外部路徑（Type2 externalpath，E2）

NSSA區域是OSPF RFC的補遺

定義了特殊的LSA類型7
提供類似stub area 和totally stubby area的特點
可以提供包含ASBR

六、OSPF當中的虛鏈路

在OSPF中，虛鏈路指一條通過非骨干區域連接到骨干區域的鏈路（虛鏈路的存在是為了解決骨干區域上實在無法連接其他區域的路由器的問題，但這需要作為虛鏈路的網段網絡足夠穩定）

虛鏈路的目的
1.通過一個非骨干區域連接一個區域到骨干區域
2.通過一個非骨干區域連接一個分段的骨干區域

配置虛鏈路的規則及特點

（1）虛鏈路必須配置在兩臺ABR路由器之間
（2）傳送區域不能是一個末梢區域
（3）虛鏈路的穩定性取決于其經過的區域的穩定性
（4）虛鏈路由助于提供邏輯冗余

OSPF虛鏈路：是指一條通過一個非骨干區域連接到骨干區域的鏈路。
虛鏈路的目的：
1.通過一個非骨干區域連接一個區域到骨干區域。
2.通過一個非骨干區域連接一個分段的骨干區域。
虛鏈路的配置命令：area area-id virtual-link router-id
virtual-link:虛鏈路 router-id :對方的router-id

實驗環境：
1.GNS3軟件
2.2臺初始化的PC主機+4臺路由器
3.如果主機使用的是虛擬機，那么需要將虛擬機的防火墻全部關閉，否則會后期影響數據傳輸.
實驗過程：

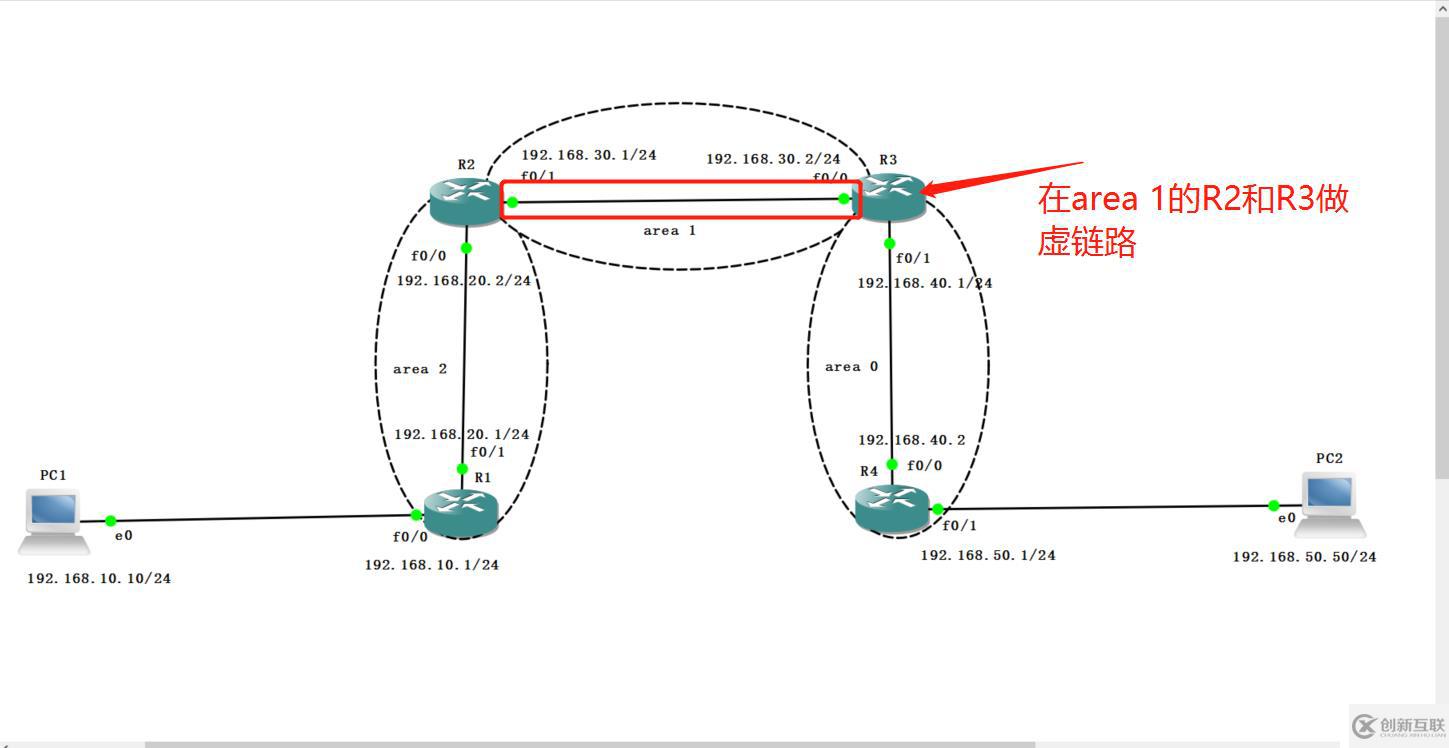

1.GNS3軟件，將2臺PC主機+4臺路由器準備好
2.我們用網線將之全部連接起來，根據個人喜好定義每一個IP地址，寫在端口旁邊，方便自己輸入IP地址 和檢查。.
3.我們去配置R1~R4的IP地址 ，router-id，宣告R1~R4網段，我前面有實驗 這里就不在此重申了
4.都配置好后 會發現R1的路由表只有10和20其他都沒有，R2是10-50全的 ，R3沒有10和20，R4只有自己的40和50.
所以我們想讓PC1和PC2互通，我們就要在area 1上做虛鏈路，才可以互通

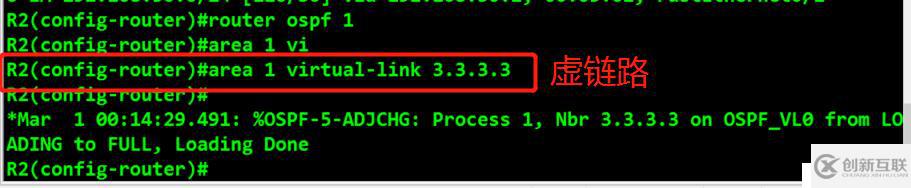

R2

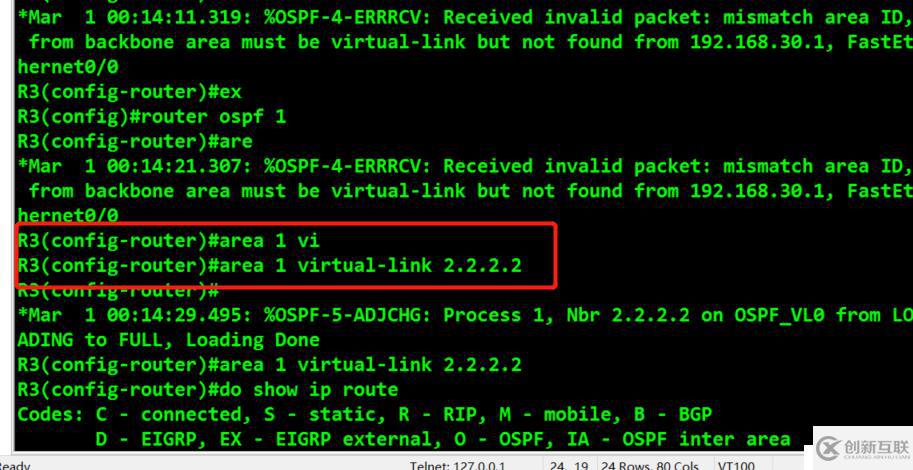

R3

5.做完虛鏈路 查看路由 就會發現R1~R4路由里都全了。

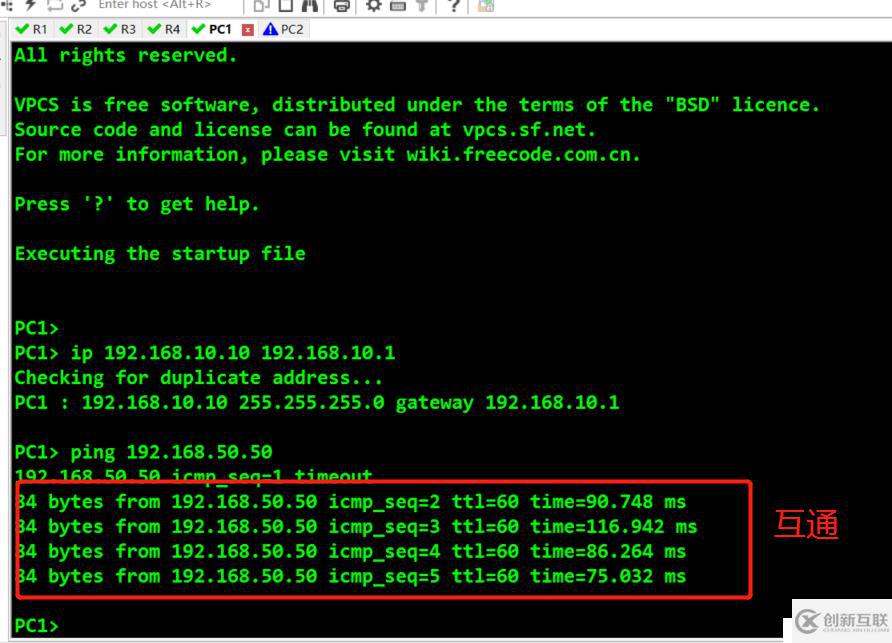

6.我們用PC1鏈接PC2

實現了通過虛鏈路一條非骨干區域連接一個區域到骨干區域。

總結
首先對于動態路由和靜態路由要有清楚的認識，根據上篇基本原理的介紹，理解OSPF協議的幾塊內容，尤其是DR、BDR路由器，骨干區域和標準區域的相關概念以及OSPF鄰接關系的建立（7個狀態），路由重分發的理解，虛鏈路的兩個搭建方式等理論，包括一個較簡單的虛鏈路的配置實驗。
