重溫c語言

我們在linux平臺下建立一個a.c文件,程序很簡單，顯示輸出Please input your name:，然后讓我們輸入名字，最后調用了一個子函數輸出hello,我們的名字

成都創新互聯公司作為成都網站建設公司，專注成都網站建設公司、網站設計，有關成都定制網站方案、改版、費用等問題，行業涉及不銹鋼雕塑等多個領域，已為上千家企業服務，得到了客戶的尊重與認可。

#includevoid hello(char * name);
	int main()
	{char name[16]={0};
	        printf("Please input your name:");
	        gets(name);
	        hello(name);
	        return 0;
	}
	void hello(char * name)
	{printf("hello,%s\n",name);
	}

從.c文件到可執行文件 gcc的編譯過程

預處理(Preprocessing),
編譯(Compilation),
匯編(Assemble),
鏈接(Linking)

gcc編譯C語言主要用到以下幾個程序：C編譯器gcc、匯編器as、鏈接器ld和二進制轉換工具objcopy

gcc選項總結：

-E 只激活預處理,這個不生成文件,你需要把它重定向到一個輸出文件里面
-S 編譯到匯編語言不進行匯編和鏈接
-c 編譯到目標代碼
-o 文件輸出到 文件
-static 此選項對生成的文件采用靜態鏈接
-g 生成調試信息。GNU 調試器可利用該信息
-shared 此選項將盡量使用動態庫，所以生成文件比較小，但是需要系統由動態庫
-O0
-O1
-O2
-O3 編譯器的優化選項的4個級別，-O0表示沒有優化,-O1為缺省值，-O3優化級別最高
-w 不生成任何警告信息
-Wall 生成所有警告信息（默認生成）

1.預處理(Preprocessing)

由編譯器完成，將所有的#include頭文件以及宏定義替換成其真正的內容
gcc的預處理是預處理器cpp來完成的

我們可以用以下指令對.c文件進行預處理:

gcc -E a.c -o a.i

或者

cpp a.c -o a.i

-o:代表輸出到指定文件

可以看到文件預處理后變大了很多
打開a.i文件發現是把我們用的頭文件stdio.h所涉及的其他頭文件以及宏定義，變量都引入了進來

可以看到文件最后才是我們寫的c代碼，實際上我們能直接使用printf等函數是因?yàn)槲覀円昧艘粋€(gè)頭文件，使得我們可以少寫很多代碼，就相當于自己事先把一個自定義的函數寫到一個文件里，下次再使用直接引用這個文件就可以了，而不用自己再把以前定義好的函數再抄一遍了，我們用的gcc編譯器的預處理就幫助我們省略了抄定義好的函數，變量等東西這一步

2.編譯(Compilation)

由編譯器完成，將經過預處理之后的程序轉換成特定匯編代碼的過程, 編譯的命令如下：

gcc -S a.i -o a.s

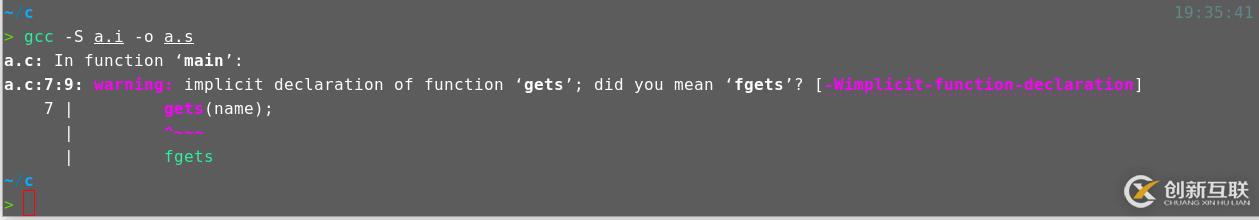

執行這一步程序會出現一個warning，警告:函數gets的隱式聲明;你是說“fgets”嗎?
為什么會出現這個呢，這是因?yàn)間cc編譯器太強了，檢測出我們使用了gets函數，然后說gets函數很危險，建議用fgets函數，這個問題在后面會講

我們先來查看一下編譯好的匯編代碼

.file	"a.c"
	.text
	.section	.rodata
.LC0:
	.string	"Please input your name:"
	.text
	.globl	main
	.type	main, @function
main:
.LFB0:
	.cfi_startproc
	endbr64
	pushq	%rbp
	.cfi_def_cfa_offset 16
	.cfi_offset 6, -16
	movq	%rsp, %rbp
	.cfi_def_cfa_register 6
	subq	$32, %rsp
	movq	%fs:40, %rax
	movq	%rax, -8(%rbp)
	xorl	%eax, %eax
	movq	$0, -32(%rbp)
	movq	$0, -24(%rbp)
	leaq	.LC0(%rip), %rax
	movq	%rax, %rdi
	movl	$0, %eax
	call	printf@PLT
	leaq	-32(%rbp), %rax
	movq	%rax, %rdi
	movl	$0, %eax
	call	gets@PLT
	leaq	-32(%rbp), %rax
	movq	%rax, %rdi
	call	hello
	movl	$0, %eax
	movq	-8(%rbp), %rdx
	subq	%fs:40, %rdx
	je	.L3
	call	__stack_chk_fail@PLT
.L3:
	leave
	.cfi_def_cfa 7, 8
	ret
	.cfi_endproc
.LFE0:
	.size	main, .-main
	.section	.rodata
.LC1:
	.string	"hello,%s\n"
	.text
	.globl	hello
	.type	hello, @function
hello:
.LFB1:
	.cfi_startproc
	endbr64
	pushq	%rbp
	.cfi_def_cfa_offset 16
	.cfi_offset 6, -16
	movq	%rsp, %rbp
	.cfi_def_cfa_register 6
	subq	$16, %rsp
	movq	%rdi, -8(%rbp)
	movq	-8(%rbp), %rax
	movq	%rax, %rsi
	leaq	.LC1(%rip), %rax
	movq	%rax, %rdi
	movl	$0, %eax
	call	printf@PLT
	nop
	leave
	.cfi_def_cfa 7, 8
	ret
	.cfi_endproc
.LFE1:
	.size	hello, .-hello
	.ident	"GCC: (Ubuntu 11.3.0-1ubuntu1~22.04) 11.3.0"
	.section	.note.GNU-stack,"",@progbits
	.section	.note.gnu.property,"a"
	.align 8
	.long	1f - 0f
	.long	4f - 1f
	.long	5
0:
	.string	"GNU"
1:
	.align 8
	.long	0xc0000002
	.long	3f - 2f
2:
	.long	0x3
3:
	.align 8
4:

這是AT&T匯編語言，初學者可能看上去很復雜，暫且不看
接著往下走

3.匯編(Assemble)

由匯編器完成，匯編過程將上一步的匯編代碼轉換成機器碼(machine code)，這一步產生了二進制的目標文件(.o文件)(ELF文件), gcc匯編過程通過as命令完成

gcc -c a.s -o a.o

或者

as a.s -o a.o

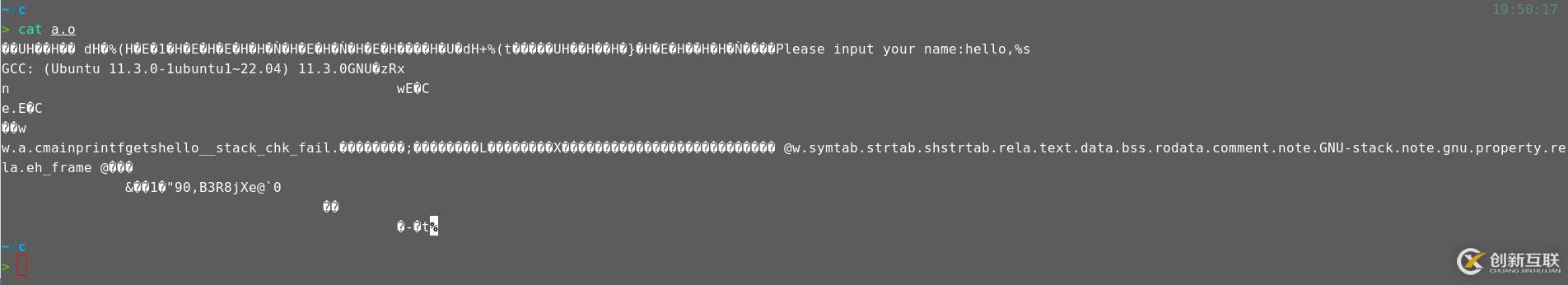

查看一下a.o

這已經把我們的匯編語言變成二進制目標代碼(.o文件)了
.o文件又稱對象文件，是可執行文件，是可重定向文件的一種,通常以ELF格式保存，里面包含了對各個函數的入口標記，描述，當程序要執行時還需要鏈接.鏈接就是把多個.o文件鏈成一個可執行文件。
中間插一段elf文件的內容

番外篇1–ELF文件

ELF文件格式是linux下可執行文件的一種格式

幾種類型的ELF文件：

• 可重定位文件（Relocatable File）:用戶和其他目標文件一起創建可執行文件或者共享目標文件,例如lib*.a文件。
• 可執行文件（Executable File）：用于生成進程映像，載入內存執行,例如編譯好的可執行文件a.out。
• 共享目標文件（Shared Object File）：用于和其他共享目標文件或者可重定位文件一起生成elf目標文件或者和執行文件一起創建進程映像，例如lib*.so文件。
• 核心轉儲文件（Core Dump File），當進程意外終止時，系統可以將該進程的地址空間內容及終止時的一些其他信息轉儲到核心轉儲文件，如linux下的coredump文件。

ELF文件作用：

ELF文件參與程序的連接(建立一個程序)和程序的執行(運行一個程序)，所以可以從不同的角度來看待elf格式的文件：

• 如果用于編譯和鏈接（可重定位文件），則編譯器和鏈接器將把elf文件看作是節頭表描述的節的集合,程序頭表可選。
• 如果用于加載執行（可執行文件），則加載器則將把elf文件看作是程序頭表描述的段的集合，一個段可能包含多個節，節頭表可選。
• 如果是共享文件，則兩者都含有。

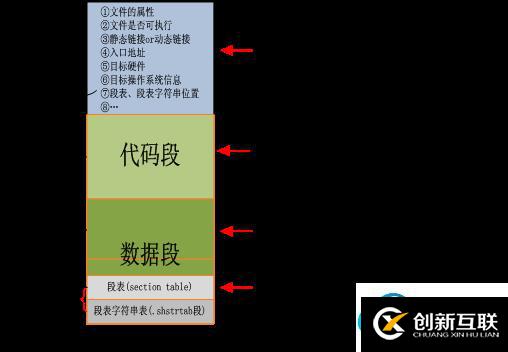

ELF文件總體組成：

elf文件頭描述elf文件的總體信息。包括：系統相關，類型相關，加載相關，鏈接相關。

• 系統相關表示：elf文件標識的魔術數，以及硬件和平臺等相關信息，增加了elf文件的移植性,使交叉編譯成為可能。
• 類型相關就是前面說的那個類型。
• 加載相關：包括程序頭表相關信息。
• 鏈接相關：節頭表相關信息。

可以用readelf命令來查看elf文件信息

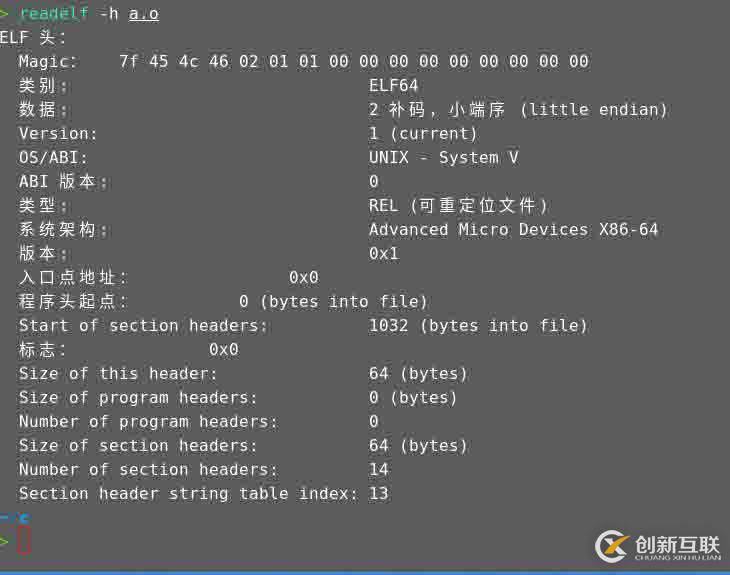

如查看elf文件頭信息

readelf -h a.o

readelf命令解析

-a
--all 顯示全部信息,等價于 -h -l -S -s -r -d -V -A -I.

-h
--file-header 顯示elf文件開始的文件頭信息.

-l
--program-headers
--segments 顯示程序頭（段頭）信息(如果有的話)。

-S
--section-headers
--sections 顯示節頭信息(如果有的話)。

-g
--section-groups 顯示節組信息(如果有的話)。

-t
--section-details 顯示節的詳細信息(-S的)。

-s
--syms
--symbols 顯示符號表段中的項（如果有的話）。

-e
--headers 顯示全部頭信息，等價于: -h -l -S

-n
--notes 顯示note段（內核注釋）的信息。

-r
--relocs 顯示可重定位段的信息。

-u
--unwind 顯示unwind段信息。當前只支持IA64 ELF的unwind段信息。

-d
--dynamic 顯示動態段的信息。

-V
--version-info 顯示版本段的信息。

-A
--arch-specific 顯示CPU構架信息。

-D
--use-dynamic 使用動態段中的符號表顯示符號，而不是使用符號段。

-x--hex-dump=以16進制方式顯示指定段內內容。number指定段表中段的索引,或字符串指定文件中的段名。

-w[liaprmfFsoR] or
--debug-dump[=line,=info,=abbrev,=pubnames,=aranges,=macro,=frames,=frames-interp,=str,=loc,=Ranges] 顯示調試段中指定的內容。

-I
--histogram 顯示符號的時候，顯示bucket list長度的柱狀圖。

-v
--version 顯示readelf的版本信息。

-H
--help 顯示readelf所支持的命令行選項。

-W
--wide 寬行輸出。

elf文件格式先講這些，接著往下看

4.鏈接(Linking)

鏈接過程實際上是把多個可重定位文件合并成一個可執行文件的過程。這個過程中最重要的兩個步驟是符號解析和重定位。所謂的符號解析，就是將符號的定義和引用關聯起來，而重定位就是給所有符號和指令添加運行時的地址的過程。

過程

• 確定符號引用關系（符號解析）
• 合并相關 .o 文件（重定位）
• 確定每個符號的地址（重定位）
• 在指令中填入新的地址（重定位）

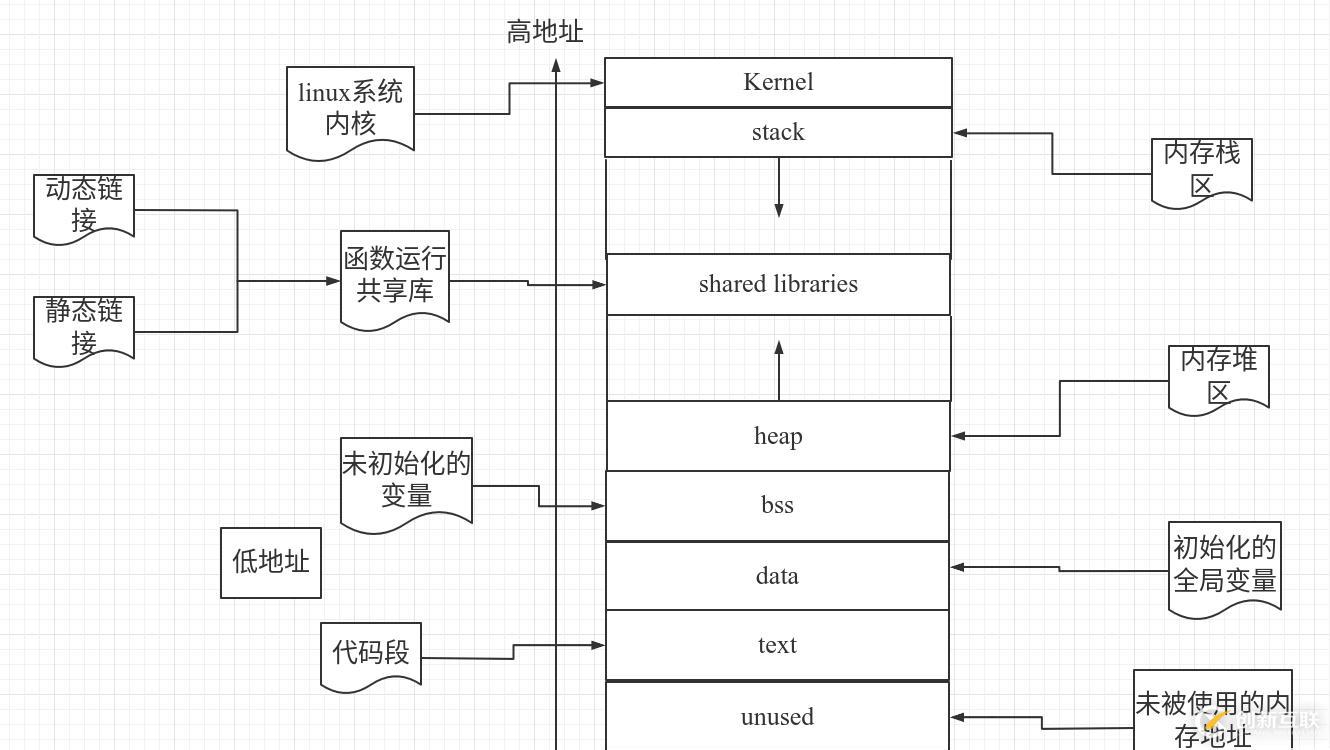

我們的程序最終是要裝載到運行內存中才可以執行的，所以需要規定一種文件格式來確定裝載到內存后對應的地址

由鏈接器完成，鏈接分為兩種：動態鏈接和靜態鏈接
GCC默認情況下以動態庫方式link

靜態鏈接

命令

gcc -static a.o -o a

實際是gcc調用了ld鏈接器，因?yàn)槌绦蛐枰溄雍芏嘞到y(tǒng)文件，所以這里不推薦使用ld命令鏈接

這里出現gets函數比較危險，跟編譯成匯編時一樣的意思，先不管這里，后面再講

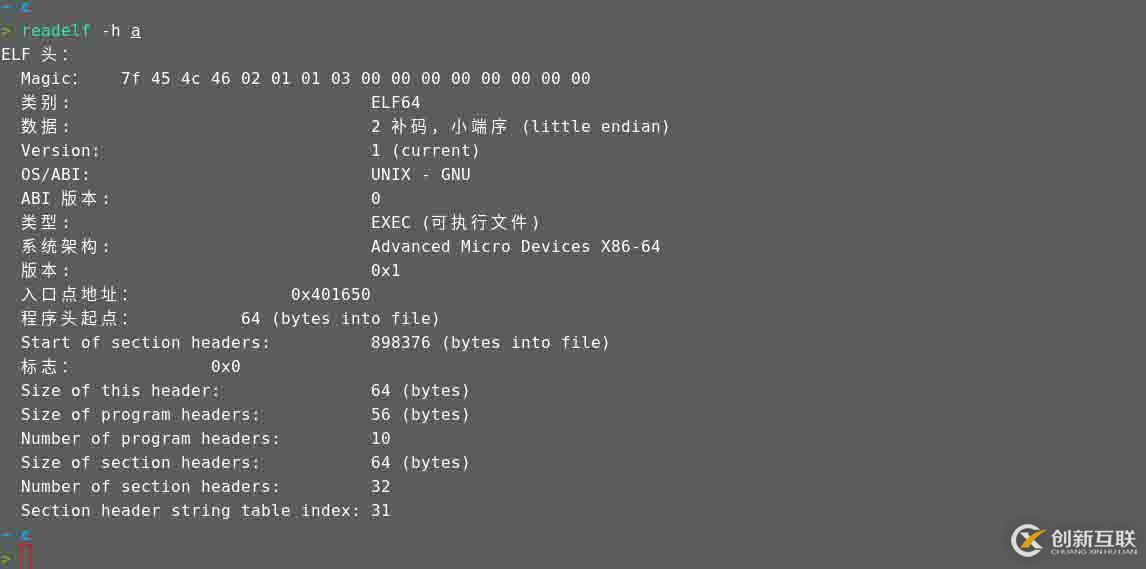

對于靜態鏈接而言，程序鏈接后的地址其實就是在裝載進內存后，程序運行的地址

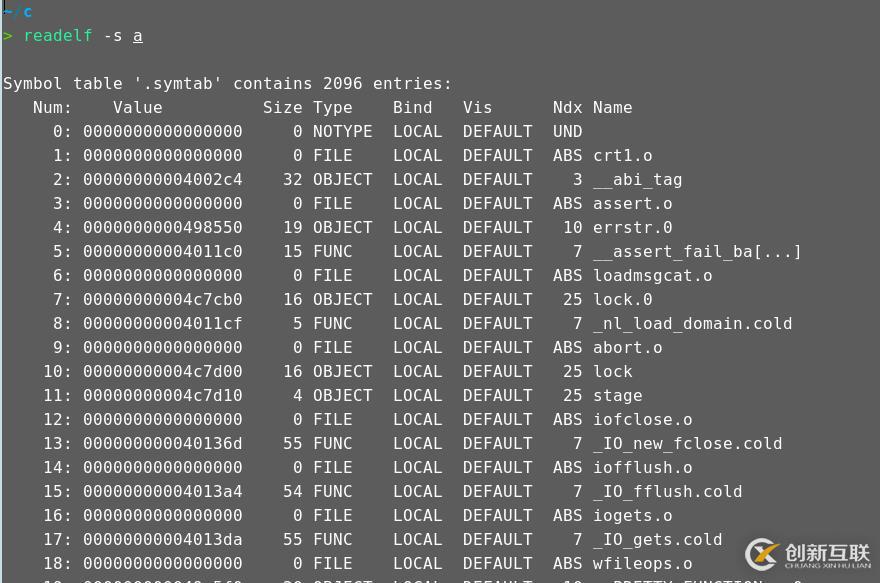

可以看到符號表已經有了地址，符號表在鏈接時已經重定位，當程序被裝載進內存時，運行時所用的虛擬地址就是這個地址

動態鏈接

GCC默認情況下以動態庫方式link

gcc a.o -o a

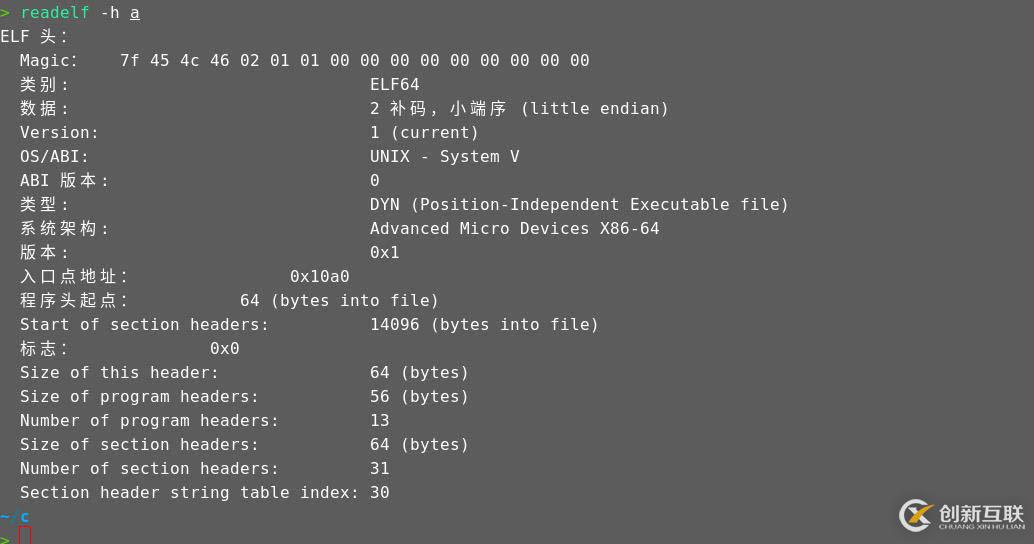

用readelf命令查看一下生成的ELF文件的信息

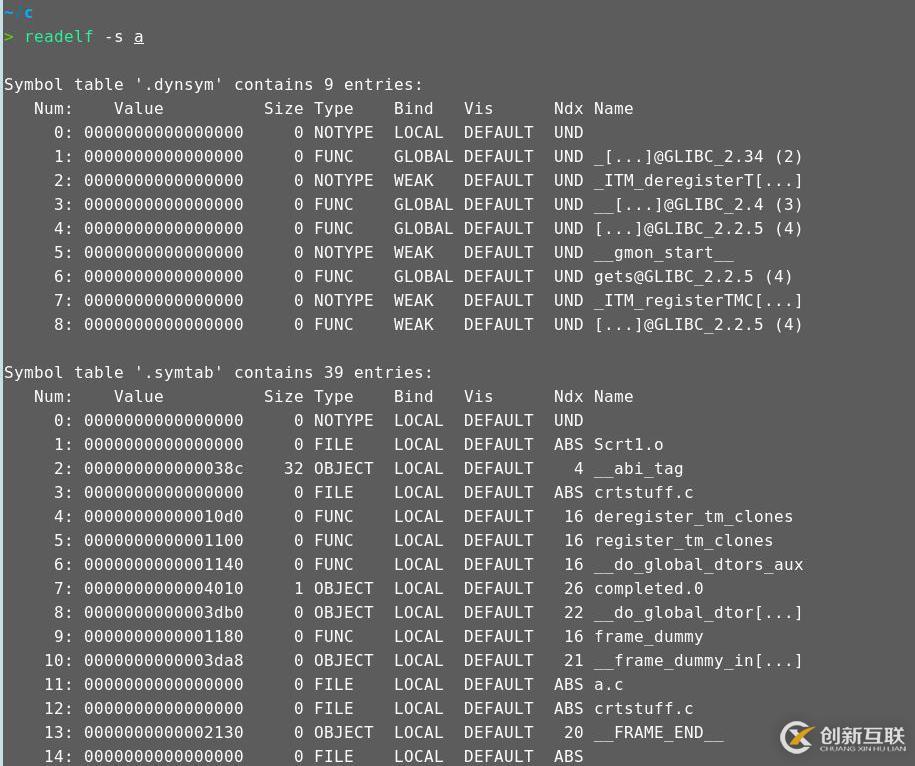

這里符號表的地址只是偏移地址（相對于ELF文件首地址的偏移）,而ELF文件的首地址在程序裝載進內存時才會分配，而動態符號表(.dynsym)的地址也沒有分配，只有在程序運行時才會分配地址，這是動態鏈接的一個延遲綁定機制
查看程序節頭信息會發現動態鏈接比靜態鏈接多出幾個符號表

readelf -S a

• 動態鏈接

  There are 31 section headers, starting at offset 0x3710:

  節頭：
  [號] 名稱 類型 地址 偏移量
  大小 全體大小 旗標 鏈接 信息 對齊
  [ 0] NULL 0000000000000000 00000000
  0000000000000000 0000000000000000 0 0 0
  [ 1] .interp PROGBITS 0000000000000318 00000318
  000000000000001c 0000000000000000 A 0 0 1
  [ 2] .note.gnu.pr[…] NOTE 0000000000000338 00000338
  0000000000000030 0000000000000000 A 0 0 8
  [ 3] .note.gnu.bu[…] NOTE 0000000000000368 00000368
  0000000000000024 0000000000000000 A 0 0 4
  [ 4] .note.ABI-tag NOTE 000000000000038c 0000038c
  0000000000000020 0000000000000000 A 0 0 4
  [ 5] .gnu.hash GNU_HASH 00000000000003b0 000003b0
  0000000000000024 0000000000000000 A 6 0 8
  [ 6] .dynsym DYNSYM 00000000000003d8 000003d8
  00000000000000d8 0000000000000018 A 7 1 8
  [ 7] .dynstr STRTAB 00000000000004b0 000004b0
  00000000000000af 0000000000000000 A 0 0 1
  [ 8] .gnu.version VERSYM 0000000000000560 00000560
  0000000000000012 0000000000000002 A 6 0 2
  [ 9] .gnu.version_r VERNEED 0000000000000578 00000578
  0000000000000040 0000000000000000 A 7 1 8
  [10] .rela.dyn RELA 00000000000005b8 000005b8
  00000000000000c0 0000000000000018 A 6 0 8
  [11] .rela.plt RELA 0000000000000678 00000678
  0000000000000048 0000000000000018 AI 6 24 8
  [12] .init PROGBITS 0000000000001000 00001000
  000000000000001b 0000000000000000 AX 0 0 4
  [13] .plt PROGBITS 0000000000001020 00001020
  0000000000000040 0000000000000010 AX 0 0 16
  [14] .plt.got PROGBITS 0000000000001060 00001060
  0000000000000010 0000000000000010 AX 0 0 16
  [15] .plt.sec PROGBITS 0000000000001070 00001070
  0000000000000030 0000000000000010 AX 0 0 16
  [16] .text PROGBITS 00000000000010a0 000010a0
  000000000000018e 0000000000000000 AX 0 0 16
  [17] .fini PROGBITS 0000000000001230 00001230
  000000000000000d 0000000000000000 AX 0 0 4
  [18] .rodata PROGBITS 0000000000002000 00002000
  0000000000000026 0000000000000000 A 0 0 4
  [19] .eh_frame_hdr PROGBITS 0000000000002028 00002028
  000000000000003c 0000000000000000 A 0 0 4
  [20] .eh_frame PROGBITS 0000000000002068 00002068
  00000000000000cc 0000000000000000 A 0 0 8
  [21] .init_array INIT_ARRAY 0000000000003da8 00002da8
  0000000000000008 0000000000000008 WA 0 0 8
  [22] .fini_array FINI_ARRAY 0000000000003db0 00002db0
  0000000000000008 0000000000000008 WA 0 0 8
  [23] .dynamic DYNAMIC 0000000000003db8 00002db8
  00000000000001f0 0000000000000010 WA 7 0 8
  [24] .got PROGBITS 0000000000003fa8 00002fa8
  0000000000000058 0000000000000008 WA 0 0 8
  [25] .data PROGBITS 0000000000004000 00003000
  0000000000000010 0000000000000000 WA 0 0 8
  [26] .bss NOBITS 0000000000004010 00003010
  0000000000000008 0000000000000000 WA 0 0 1
  [27] .comment PROGBITS 0000000000000000 00003010
  000000000000002b 0000000000000001 MS 0 0 1
  [28] .symtab SYMTAB 0000000000000000 00003040
  00000000000003a8 0000000000000018 29 18 8
  [29] .strtab STRTAB 0000000000000000 000033e8
  000000000000020b 0000000000000000 0 0 1
  [30] .shstrtab STRTAB 0000000000000000 000035f3
  000000000000011a 0000000000000000 0 0 1
  Key to Flags:
  W (write), A (alloc), X (execute), M (merge), S (strings), I (info),
  L (link order), O (extra OS processing required), G (group), T (TLS),
  C (compressed), x (unknown), o (OS specific), E (exclude),
  D (mbind), l (large), p (processor specific)

• 靜態鏈接
  There are 32 section headers, starting at offset 0xdb548:
  節頭：
  [號] 名稱 類型 地址 偏移量
  大小 全體大小 旗標 鏈接 信息 對齊
  [ 0] NULL 0000000000000000 00000000
  0000000000000000 0000000000000000 0 0 0
  [ 1] .note.gnu.pr[…] NOTE 0000000000400270 00000270
  0000000000000030 0000000000000000 A 0 0 8
  [ 2] .note.gnu.bu[…] NOTE 00000000004002a0 000002a0
  0000000000000024 0000000000000000 A 0 0 4
  [ 3] .note.ABI-tag NOTE 00000000004002c4 000002c4
  0000000000000020 0000000000000000 A 0 0 4
  [ 4] .rela.plt RELA 00000000004002e8 000002e8
  0000000000000240 0000000000000018 AI 29 20 8
  [ 5] .init PROGBITS 0000000000401000 00001000
  000000000000001b 0000000000000000 AX 0 0 4
  [ 6] .plt PROGBITS 0000000000401020 00001020
  0000000000000180 0000000000000000 AX 0 0 16
  [ 7] .text PROGBITS 00000000004011c0 000011c0
  0000000000095138 0000000000000000 AX 0 0 64
  [ 8] __libc_freeres_fn PROGBITS 0000000000496300 00096300
  00000000000014cd 0000000000000000 AX 0 0 16
  [ 9] .fini PROGBITS 00000000004977d0 000977d0
  000000000000000d 0000000000000000 AX 0 0 4
  [10] .rodata PROGBITS 0000000000498000 00098000
  000000000001cb2c 0000000000000000 A 0 0 32
  [11] .stapsdt.base PROGBITS 00000000004b4b2c 000b4b2c
  0000000000000001 0000000000000000 A 0 0 1
  [12] .eh_frame PROGBITS 00000000004b4b30 000b4b30
  000000000000b928 0000000000000000 A 0 0 8
  [13] .gcc_except_table PROGBITS 00000000004c0458 000c0458
  0000000000000122 0000000000000000 A 0 0 1
  [14] .tdata PROGBITS 00000000004c17b0 000c07b0
  0000000000000020 0000000000000000 WAT 0 0 8
  [15] .tbss NOBITS 00000000004c17d0 000c07d0
  0000000000000048 0000000000000000 WAT 0 0 8
  [16] .init_array INIT_ARRAY 00000000004c17d0 000c07d0
  0000000000000008 0000000000000008 WA 0 0 8
  [17] .fini_array FINI_ARRAY 00000000004c17d8 000c07d8
  0000000000000008 0000000000000008 WA 0 0 8
  [18] .data.rel.ro PROGBITS 00000000004c17e0 000c07e0
  0000000000003788 0000000000000000 WA 0 0 32
  [19] .got PROGBITS 00000000004c4f68 000c3f68
  0000000000000098 0000000000000000 WA 0 0 8
  [20] .got.plt PROGBITS 00000000004c5000 000c4000
  00000000000000d8 0000000000000008 WA 0 0 8
  [21] .data PROGBITS 00000000004c50e0 000c40e0
  00000000000019e0 0000000000000000 WA 0 0 32
  [22] __libc_subfreeres PROGBITS 00000000004c6ac0 000c5ac0
  0000000000000048 0000000000000000 WAR 0 0 8
  [23] __libc_IO_vtables PROGBITS 00000000004c6b20 000c5b20
  0000000000000768 0000000000000000 WA 0 0 32
  [24] __libc_atexit PROGBITS 00000000004c7288 000c6288
  0000000000000008 0000000000000000 WAR 0 0 8
  [25] .bss NOBITS 00000000004c72a0 000c6290
  0000000000005980 0000000000000000 WA 0 0 32
  [26] __libc_freer[…] NOBITS 00000000004ccc20 000c6290
  0000000000000020 0000000000000000 WA 0 0 8
  [27] .comment PROGBITS 0000000000000000 000c6290
  000000000000002b 0000000000000001 MS 0 0 1
  [28] .note.stapsdt NOTE 0000000000000000 000c62bc
  0000000000001648 0000000000000000 0 0 4
  [29] .symtab SYMTAB 0000000000000000 000c7908
  000000000000c480 0000000000000018 30 770 8
  [30] .strtab STRTAB 0000000000000000 000d3d88
  0000000000007668 0000000000000000 0 0 1
  [31] .shstrtab STRTAB 0000000000000000 000db3f0
  0000000000000157 0000000000000000 0 0 1

這是因?yàn)樗鼈兊闹囟ㄏ驒C(jī)制不同
先來說一下兩個符號表

• 1.全局偏移表（GOT）：存放外部函數地址的數據段。

• 2.程序連接表（PLT）：用來獲取數據段記錄的外部函數地址的代碼。

  print_banner: printf@plt: printf@got: 0xf7e835f0 :
  … jmp *printf@got 0xf7e835f0 …
  call printf@plt ret
  … …

  可執行文件 PLT表 GOT表 glibc中的printf函數

  GOT是一個存儲外部庫函數的表

  PLT則是由代碼片段組成的，每個代碼片段都跳轉到GOT表中的一個具體的函數調用

這里講一下重定位

番外篇2–重定位 鏈接時重定位–靜態鏈接

鏈接階段是將一個或多個中間文件(.o文件)通過鏈接器將它們鏈接成一個可執行文件，主要做的事情有

對各個中間文件的同名section進行合并

對代碼段，數據段等進行地址分配

進行鏈接時重定位

兩種情況：

如果是在其他中間文件中已經定義了的函數，鏈接階段可以直接重定位到函數地址

如果是在動態庫中定義了的函數，鏈接階段無法直接重定位到函數地址，只能生成額外的小片段代碼，也就是PLT表，然后重定位到該代碼片段

運行時重定位–動態鏈接

運行后加載動態庫，把動態庫中的相應函數地址填入GOT表，由于PLT表是跳轉到GOT表的，這就構成了運行時重定位

延遲重定位–動態鏈接

只有動態庫函數在被調用時，才會進行地址解析和重定位工作，這時候動態庫函數的地址才會被寫入到GOT表項中

第一步由函數調用跳入到PLT表中，然后第二步PLT表跳到GOT表中，可以看到第三步由GOT表回跳到PLT表中，這時候進行壓棧，把代表函數的ID壓棧，接著第四步跳轉到公共的PLT表項中，第5步進入到GOT表中，然后_dl_runtime_resolve對動態函數進行地址解析和重定位，第七步把動態函數真實的地址寫入到GOT表項中，然后執行函數并返回。

解釋下dynamic段，link_map和_dl_runtime_resolve

dynamic段：提供動態鏈接的信息，例如動態鏈接中各個表的位置
link_map：已加載庫的鏈表，由動態庫函數的地址構成的鏈表
_dl_runtime_resolve：在第一次運行時進行地址解析和重定位工作

可以看到，第一步還是由函數調用跳入到PLT表，但是第二步跳入到GOT表中時，由于這個時候該表項已經是動態函數的真實地址了，所以可以直接執行然后返回。

對于動態函數的調用，第一次要經過地址解析和回寫到GOT表項中，第二次直接調用即可

運行可執行文件 裝載進內存

程序編譯鏈接完成后是保存在硬盤中的，當用戶執行該程序的時候，該程序（ELF可執行文件）會被加載器按照program header table（可執行文件頭）的描述將程序的代碼段和數據段從硬盤加載到內存中。

如果是靜態鏈接就是直接將各個段的地址寫入內存，如果是動態鏈接就先隨機分配一個地址給ELF文件頭，作為首地址，然后ELF文件其他數據根據偏移量確定地址。
這里的地址都是虛擬地址，在運行內存中有著許多進程，每個進程又包含至少一個線程
進程
這里講一下進程與線程

番外篇3–進程與線程

gcc編譯好的ELF可執行文件叫程序
那么運行時的程序就叫做進程，進程之間通過 TCP/IP 端口實現交互

進程是申請一塊內存空間,將數據放到內存空間中去, 是申請數據的過程
是最小的資源管理單元

而線程就是進程的子集,多個線程共享同一塊內存(由進程向操作系統申請),通過共享的內存空間來進行交互

是進程的一條流水線, 只用來執行程序,而不涉及到申請資源, 是程序的實際執行者
最小的執行單元

總的來說，程序要運行，需要先向操作系統申請一段內存作為進程

進程空間的內存分配

對于linux來說，從 Linux 內核的角度來看，進程和線程都是一樣的。
系統調用fork()可以新建一個子進程，函數pthread()可以新建一個線程。但無論線程還是進程，都是用task_struct結構表示的，，唯一的區別就是共享的數據區域不同。
Linux 系統將線程看做共享數據的進程

番外篇4–函數調用棧(線程棧)

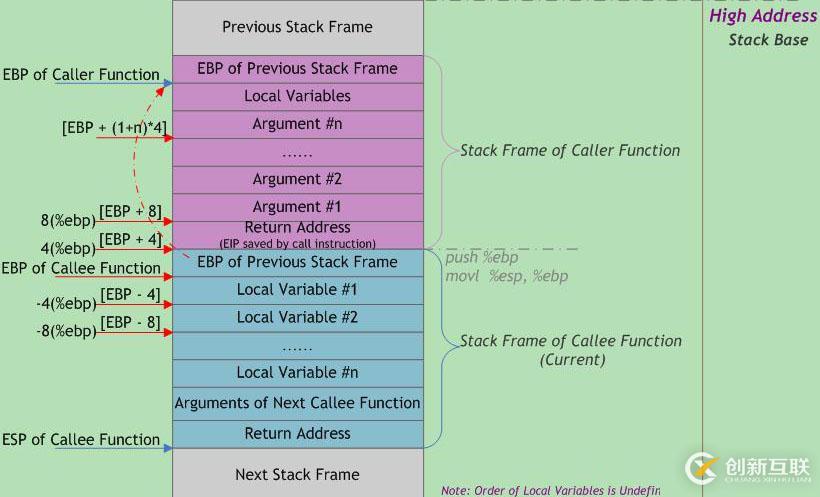

函數調用經常是嵌套的，在同一時刻，堆棧中會有多個函數的信息。每個未完成運行的函數占用一個獨立的連續區域，稱作棧幀(Stack Frame)。棧幀是堆棧的邏輯片段，當調用函數時邏輯棧幀被壓入堆棧, 當函數返回時邏輯棧幀被從堆棧中彈出。棧幀存放著函數參數，局部變量及恢復前一棧幀所需要的數據等。
棧幀的邊界由棧幀基地址指針EBP和堆棧指針ESP界定(指針存放在相應寄存器中)。EBP指向當前棧幀底部(高地址)，在當前棧幀內位置固定；ESP指向當前棧幀頂部(低地址)，當程序執行時ESP會隨著數據的入棧和出棧而移動。因此函數中對大部分?jǐn)?shù)據的訪問都基于EBP進行。

函數調用時入棧順序?yàn)?/p>

實參N~1 → 主調函數返回地址→主調函數幀基指針EBP → 被調函數局部變量1~N

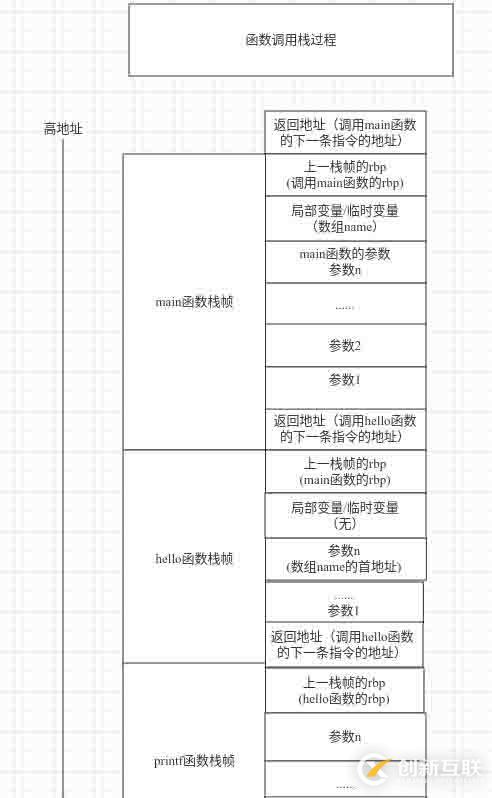

對于我們剛寫的的hello.c來說，大概是這樣的

CPU開始運行程序

上面說進程向系統申請了一段內存，gcc編譯生成的ELF可執行文件會將自己數據映射到這段內存上，而線程作為進程的執行單位擁有自己的堆棧，棧上有一個個棧幀來臨時存儲數據。

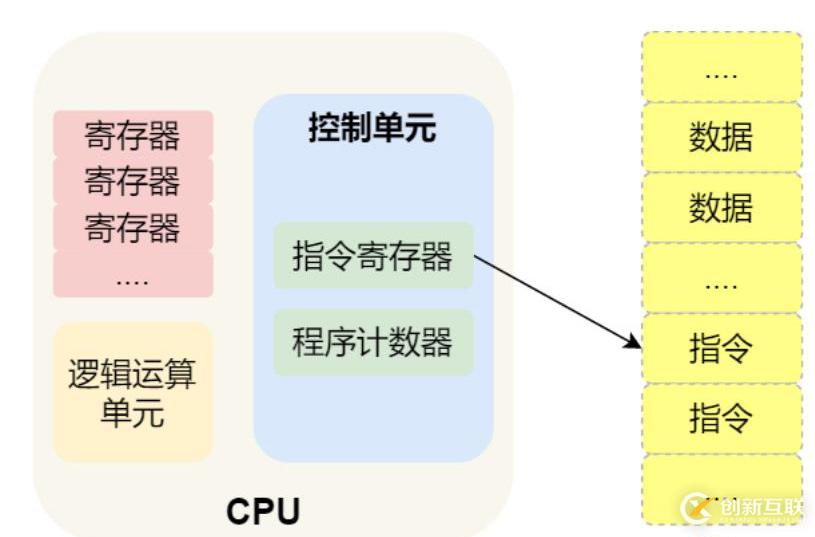

CPU運行程序的過程就是執行一條條指令的過程，這些指令就是gcc編譯鏈接成的ELF可執行文件里的指令（也就是.text段里的代碼段的機器代碼）。

• cpu的程序寄存器存放著要執行的下一條指令的地址，通過這個地址去訪問下一條指令，
• 指令寄存器讀取下一條指令，
• 邏輯運算單元通過分析各個寄存器中的數據去執行指令，
• 之后程序寄存器中的值進行自加，執行下一指令的地址，如此循環下去，執行完整個程序。

棧幀的創建和銷毀也是通過CPU執行ELF文件里的代碼段中的指令實現的。

番外篇5–虛擬內存與內存尋址

• 操作系統會提供一種機制，將不同進程的虛擬地址和不同內存的物理地址映射起來。我們上面看到的地址其實都是虛擬地址，這一段虛擬地址對應的物理地址可能是不連續的。
• CPU訪問內存時，進程持有的虛擬地址會通過 CPU 芯片中的內存管理單元（MMU）的映射關系，來轉換變成物理地址，然后再通過物理地址訪問內存。
• MMU的轉換分兩個階段，分段機制和分頁機制，分段把虛擬地址轉換為線性地址，分頁把線性地址轉換為物理地址。

結語

至此，c程序從編譯開始到運行結束的過程就結束了。
到這里就可以解釋gcc進行第二步操作編譯時和靜態鏈接時的警告了。
我們再看一下我們的a.c文件

#includevoid hello(char * name);
int main()
{char name[16]={0};
	printf("Please input your name:");
	gets(name);
	hello(name);
	return 0;
}
void hello(char * name)
{printf("hello,%s\n",name);
}

我們的name數組只有16字節大小，gets函數可以輸入超過16字節的數據，根據函數調用棧的原理，name數組存放的位置與main返回地址是挨著的，如果輸入過長的數據可能會破壞返回地址的數據，致使程序返回到一個錯誤的地址，如果這個地址無意義，程序不能正常退出，就會報錯，如果這個地址被我們設置成一個特定的有惡意代碼的地址，程序就會去執行我們的惡意代碼，造成危險。所以gcc向我們發送警告，讓我們使用fgets函數來限制輸入字節為16字節以內。

你是否還在尋找穩定的海外服務器提供商？創新互聯www.cdcxhl.cn海外機房具備T級流量清洗系統配攻擊溯源，準確流量調度確保服務器高可用性，企業級服務器適合批量采購，新人活動首月15元起，快前往官網查看詳情吧

網站題目：CTF--PWN必備技能--理解c程序從編譯開始到運行結束的過程-創新互聯
文章轉載：http://jinyejixie.com/article46/egieg.html

成都網站建設公司_創新互聯，為您提供關鍵詞優化、定制網站、營銷型網站建設、面包屑導航、網站設計公司、動態網站

廣告

聲明：本網站發布的內容（圖片、視頻和文字）以用戶投稿、用戶轉載內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：028-86922220；郵箱：631063699@qq.com。內容未經允許不得轉載，或轉載時需注明來源： 創新互聯
