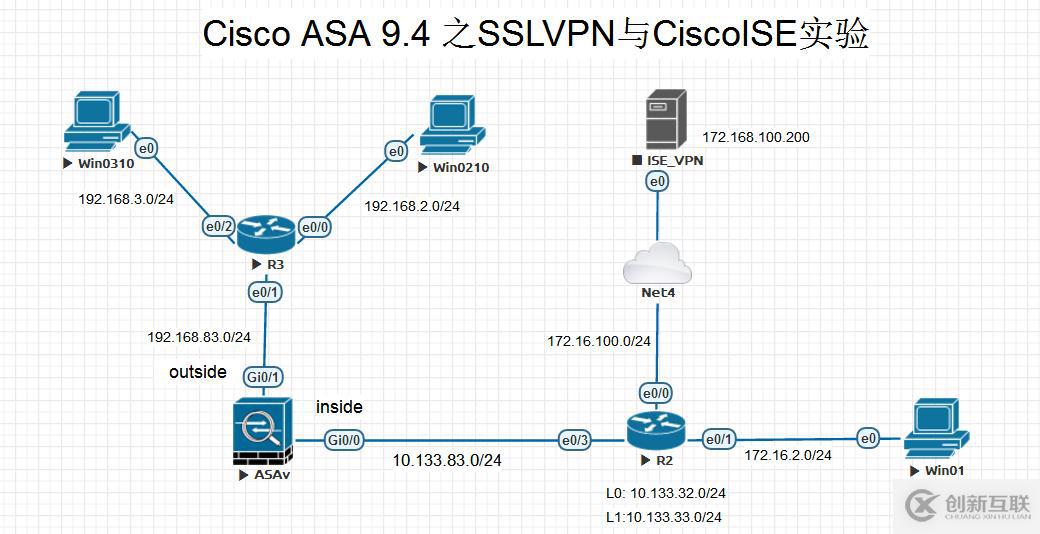

近日利用EVE-NG搭建了一個SSL×××實驗，在此之前一個對×××之類的玩意沒有接觸過，故實驗花了三天時間研究。以下為實驗的拓撲圖。

成都創新互聯是一家集成都網站建設、成都網站設計、網站頁面設計、網站優化SEO優化為一體的專業網站制作公司，已為成都等多地近百家企業提供網站建設服務。追求良好的瀏覽體驗,以探求精品塑造與理念升華,設計最適合用戶的網站頁面。 合作只是第一步，服務才是根本,我們始終堅持講誠信，負責任的原則，為您進行細心、貼心、認真的服務,與眾多客戶在蓬勃發展的市場環境中,互促共生。



實驗說明：1. CiscoASA 9.4 用于SSL××× Server，Outside 網關192.168.83.254

     2. 主機ISE_××× 用于拔入賬號認證授權，IP Address: 172.16.100.20，通過橋接連接進EVE-NG實驗平臺

     3. 路由器R2新建L0: 10.133.32.0/24 、L1: 10.133.33.0/24模擬內網兩個網段

     4. Outside的兩個主機Win0210 、Win0310分別模擬互聯網兩個用戶user01、user02

     5. 互聯網用戶user01只可以防問內網網段10.133.32.0/24

     6. 互聯網用戶user02只可以防問內網網段10.133.33.0/24

網絡設備基本設定

1. 路由器R3只設定三個接口的ip,路由不使用設定。

 interface Ethernet0/0

  ip address 192.168.2.1 255.255.255.0

 !

 interface Ethernet0/1

  ip address 192.168.83.1 255.255.255.0

 !

 interface Ethernet0/2

  ip address 192.168.3.1 255.255.255.0

2.Win0210 與 Win0310設定IP，并且網關分別指向各自接口的IP。

3.路由器R2除了設定接口IP外，還要設定一條默認路由

 interface Loopback0

  ip address 10.133.32.1 255.255.255.0

 !

 interface Loopback1

  ip address 10.133.33.1 255.255.255.0

 !

 interface Ethernet0/0

  ip address 172.16.100.254 255.255.255.0

 !

 interface Ethernet0/1

  ip address 172.16.2.254 255.255.255.0

 !

 interface Ethernet0/3

  ip address 10.133.83.1 255.255.255.0

 !

 ip route 0.0.0.0 0.0.0.0 10.133.83.254

4. Cisco ASA基本設定

# 設定×××用戶獲取的IP地址池

ip local pool ISE_POOL 10.133.83.32-10.133.83.64 mask 255.255.255.0

!

interface GigabitEthernet0/0

 nameif inside

 security-level 100

 ip address 10.133.83.254 255.255.255.0

!

interface GigabitEthernet0/1

 nameif outside

 security-level 0

 ip address 192.168.83.254 255.255.255.0

!

#設定路由

route outside 0.0.0.0 0.0.0.0 192.168.83.1 1

route inside 10.133.32.0 255.255.252.0 10.133.83.1 1

route inside 10.133.33.0 255.255.255.0 10.133.83.1 1

route inside 172.16.2.0 255.255.255.0 10.133.83.1 1

route inside 172.16.100.0 255.255.255.0 10.133.83.1 1

#設定AAA-SERVER 屬性

aaa-server ISE protocol radius

 interim-accounting-update periodic 3

 merge-dacl before-avpair

 dynamic-authorization

#設定AAA-SERVER 服務器IP Address

aaa-server ISE (inside) host 172.16.100.200

 key *****

user-identity default-domain LOCAL

#開啟HTTP防問服務

http server enable

http 0.0.0.0 0.0.0.0 outside

http 10.133.32.0 255.255.252.0 inside

ssh stricthostkeycheck

ssh 172.16.100.0 255.255.255.0 inside

#開啟WEB×××

web***

 enable outside

 anyconnect p_w_picpath disk0:/anyconnect-win-4.2.05015-k9.pkg 1

 anyconnect enable

 tunnel-group-list enable

 error-recovery disable

group-policy ISE_××× internal

group-policy ISE_××× attributes

 dns-server value 172.16.200.1

 ***-tunnel-protocol ssl-client

dynamic-access-policy-record DfltAccessPolicy

username admin password QCP00FvqVQRpzCZ/ encrypted privilege 15

# tunnel-group設定

tunnel-group ISE_AAA type remote-access

tunnel-group ISE_AAA general-attributes

 address-pool ISE_POOL

 authentication-server-group ISE

 accounting-server-group ISE

 default-group-policy ISE_×××

#開啟tunnel對外服務IP Address

tunnel-group ISE_AAA web***-attributes

 group-alias ISE_AAA enable

 group-url https://192.168.83.254 enable

5.CiscoISE設定

 5.1 增加ASA的IP Addrss

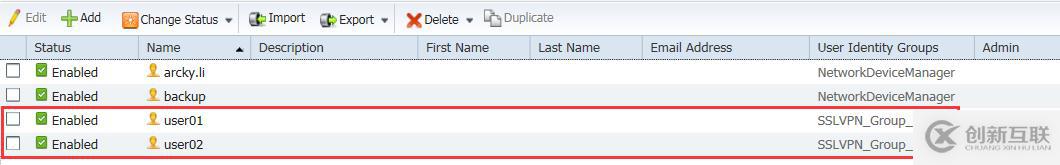

 5.2增加兩個用戶并且放至不同的組

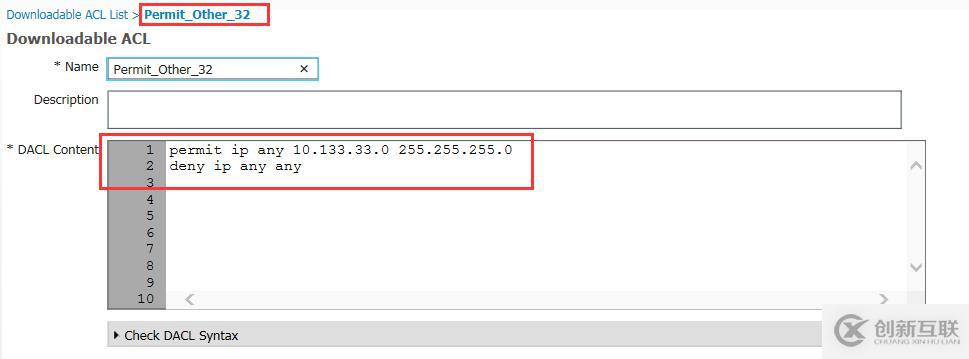

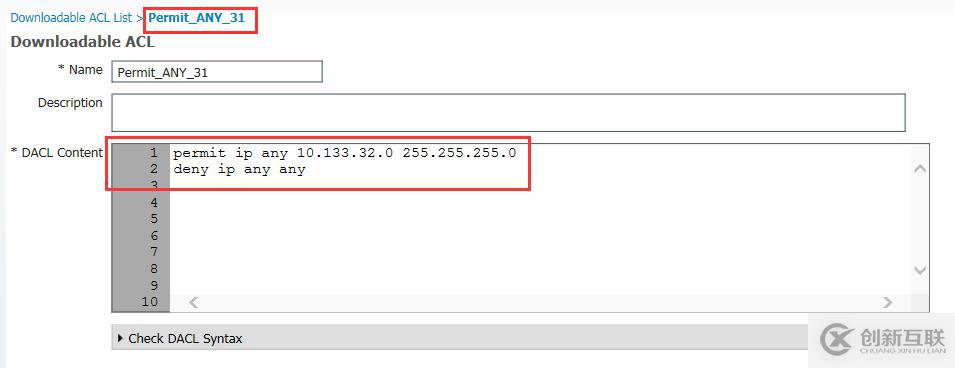

 5.3 分別增加兩條ACL策略

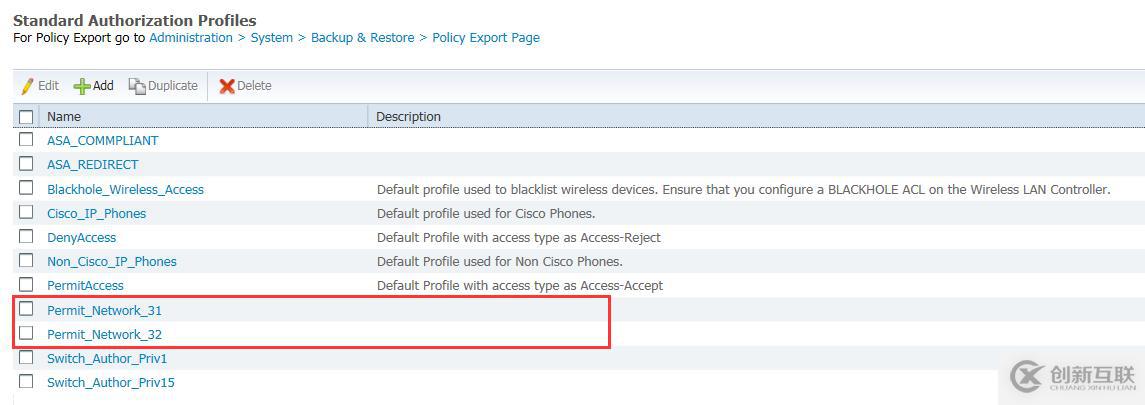

 5.4 分另增加兩條授權策略，并分別調用上面的新增的ACL策略

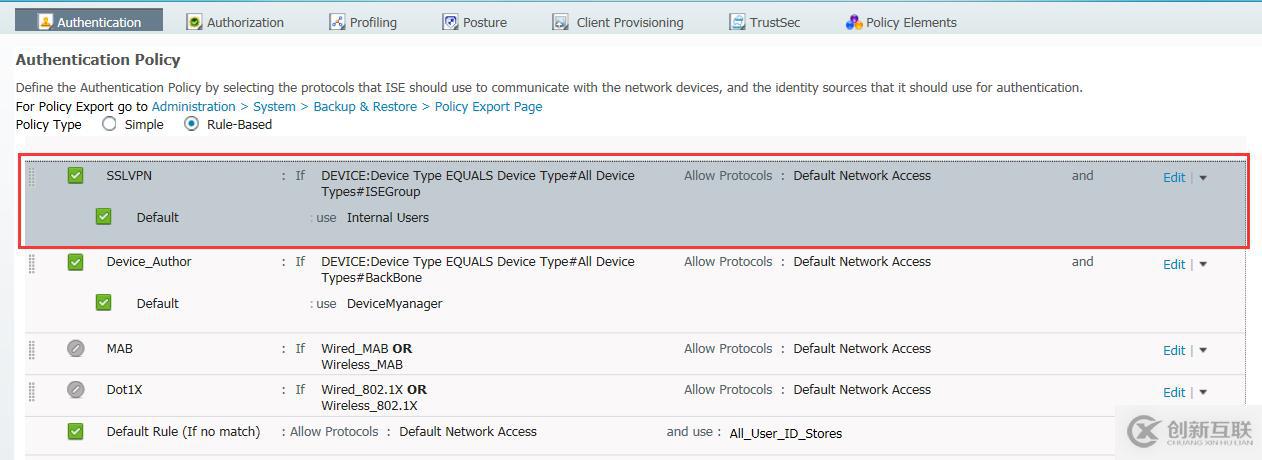

 5.5 新增Authentication策略

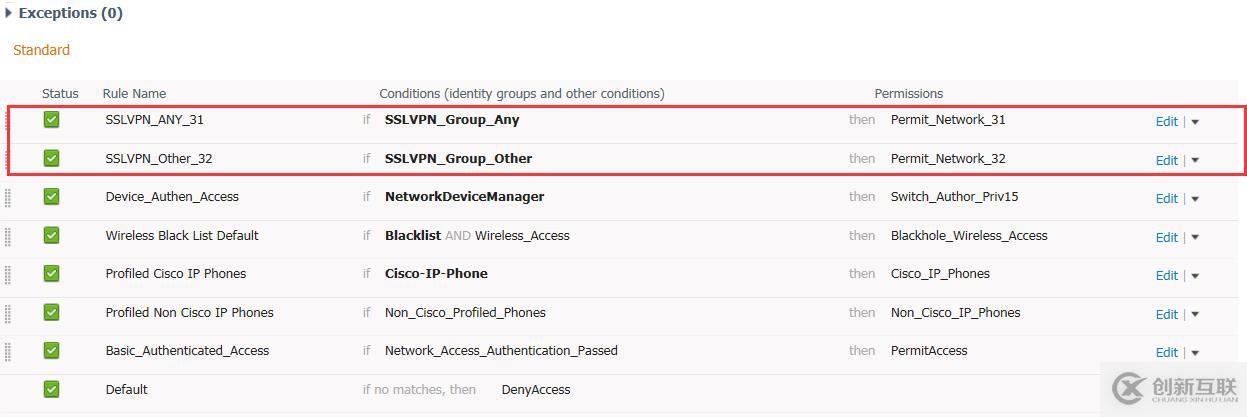

 5.6 分別新增兩條Authorization策略

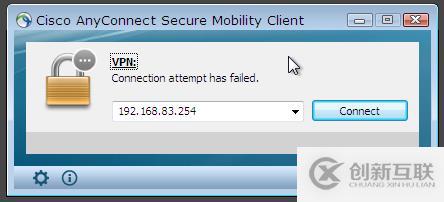

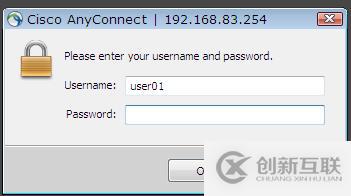

6. 以上完成后，使用user01賬號測試

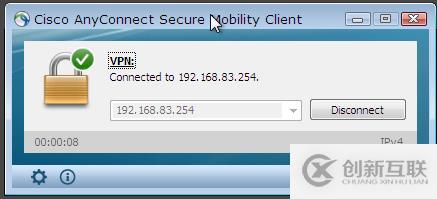

 user01賬號登錄成功

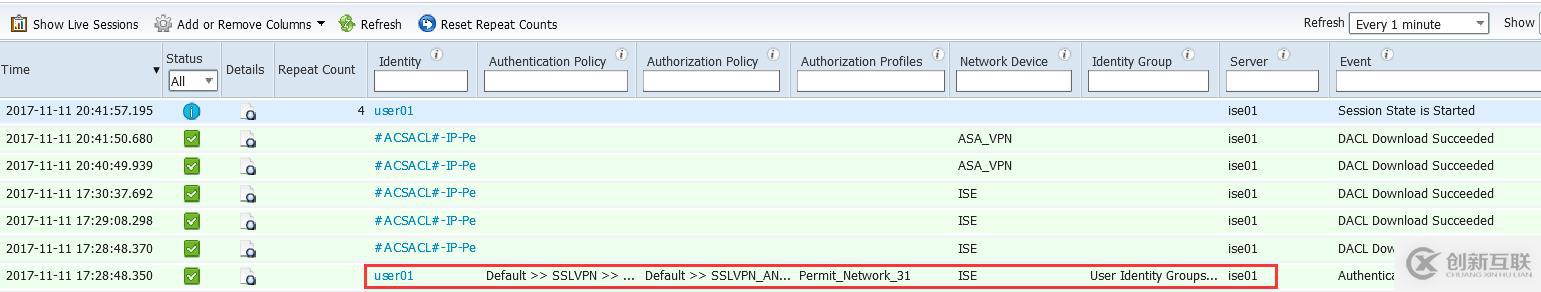

 以下為ISE認證記錄信息

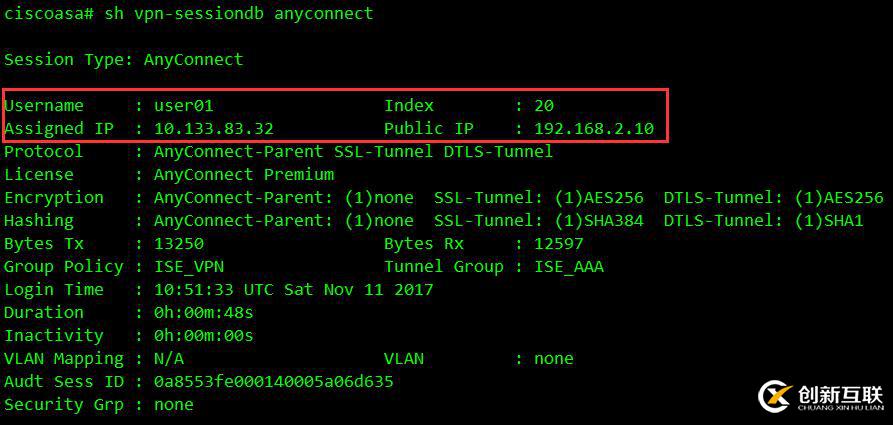

 ASA上面的記錄

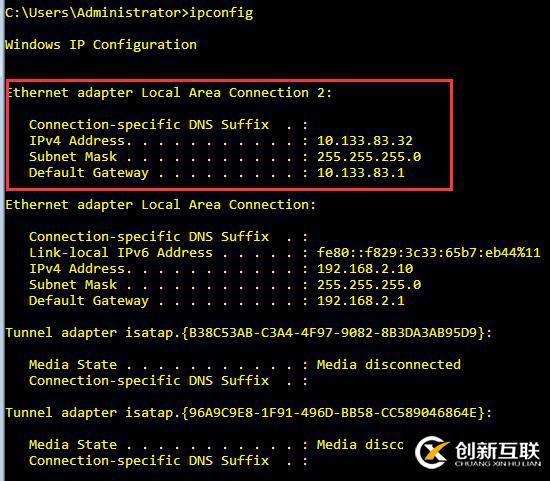

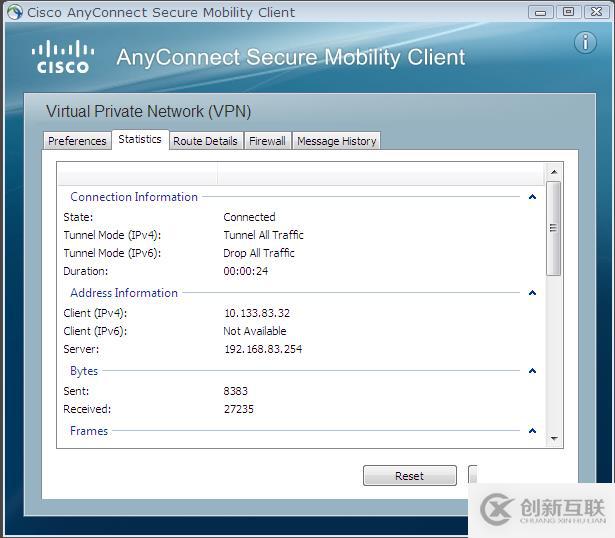

 主機Win0210 登錄成功后的所獲取的IP Address

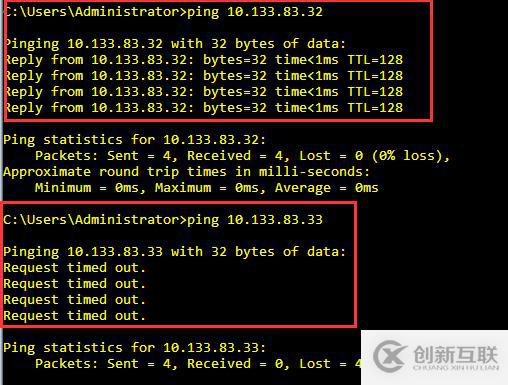

 分別ping 內網兩個網段的IP,因User01只有防問10.133.32.0/24的權限故可以ping通；沒有10.133.33.0/24的防問權限，故不能ping通。
