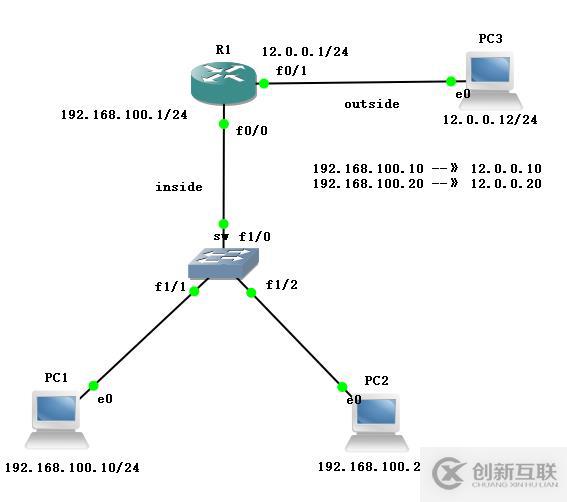

一、靜態NAT配置圖

1、配置主機地址：

在泰和等地區，都構建了全面的區域性戰略布局，加強發展的系統性、市場前瞻性、產品創新能力，以專注、極致的服務理念，為客戶提供成都網站設計、成都做網站 網站設計制作按需定制設計,公司網站建設,企業網站建設,成都品牌網站建設,全網整合營銷推廣,成都外貿網站建設,泰和網站建設費用合理。

PC1> ip 192.168.100.10 192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.10 255.255.255.0 gateway 192.168.100.1

PC2> ip 192.168.100.20 192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.20 255.255.255.0 gateway 192.168.100.1

PC3> ip 12.0.0.12 12.0.0.1
Checking for duplicate address...
PC1 : 13.0.0.13 255.255.255.0 gateway 13.0.0.1

2、配置R1路由

R1#conf t
R1(config)#int f0/0
R1(config-if)#ip add 192.168.100.1 255.255.255.0
R1(config-if)#no shut
R1(config)#int f0/1
R1(config-if)#ip add 12.0.0.1 255.255.255.0
R1(config-if)#no shut

3、關閉sw路由功能

no  ip  routing

4、配置主機地址

PC1> ip  192.168.100.10  192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.10 255.255.255.0 gateway 192.168.100.1

PC2> ip  192.168.100.20  192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.20 255.255.255.0 gateway 192.168.100.1

PC3> ip  12.0.0.12  12.0.0.1
Checking for duplicate address...
PC1 : 12.0.0.12 255.255.255.0 gateway 12.0.0.1

5、互聯互通測試

PC1> ping 192.168.100.20
84 bytes from 192.168.100.20 icmp_seq=1 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=2 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=3 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=4 ttl=64 time=0.000 ms
84 bytes from 192.168.100.20 icmp_seq=5 ttl=64 time=0.000 ms

PC1> ping 12.0.0.12
13.0.0.13 icmp_seq=1 timeout
13.0.0.13 icmp_seq=2 timeout
84 bytes from 12.0.0.12 icmp_seq=3 ttl=62 time=62.485 ms
84 bytes from 12.0.0.12 icmp_seq=4 ttl=62 time=69.039 ms
84 bytes from 12.0.0.12 icmp_seq=5 ttl=62 time=69.046 ms

6、配置靜態NAT列表

R1(config)#ip nat inside source static 192.168.100.10 12.0.0.10
R1(config)#ip nat inside source static 192.168.100.20 12.0.0.20
R1(config)#int f0/0
R1(config-if)#ip nat inside
R1(config-if)#int f0/1
R1(config-if)#ip nat outside
R1(config-if)#end
R1#debug ip nat
IP NAT debugging is on

7、測試連通性

PC1> ping 12.0.0.12
13.0.0.13 icmp_seq=1 timeout
13.0.0.13 icmp_seq=2 timeout
84 bytes from 12.0.0.12 icmp_seq=3 ttl=62 time=84.698 ms
84 bytes from 12.0.0.12 icmp_seq=4 ttl=62 time=85.265 ms
84 bytes from 12.0.0.12 icmp_seq=5 ttl=62 time=69.205 ms

*Mar  1 00:23:50.619: NAT*: s=192.168.100.10 -> 12.0.0.10，d=12.0.0.12[5464]
*Mar  1 00:23:51.831: NAT*: s=192.168.100.10->12.0.0.10, d=12.0.0.12 [5465]
  #將目標地址12.0.0.10轉換成192.168.100.10，這個就是靜態地址轉換的過程

二、NAT靜態端口映射配置

1、實驗環境
Linux搭建的一臺Web服務器，局域網地址為192.168.100.100，默認端口號80。局域網的網關192.168.100.1，映射地址：192.168.100.100:80—>12.0.0.100:8080。
別人只能看到公網IP地址，私網地址不能被直接訪問。
2、實驗?zāi)康?/strong>
廣域網的客戶機無法直接訪問100.100地址，如果想訪問的話就需要做端口映射。

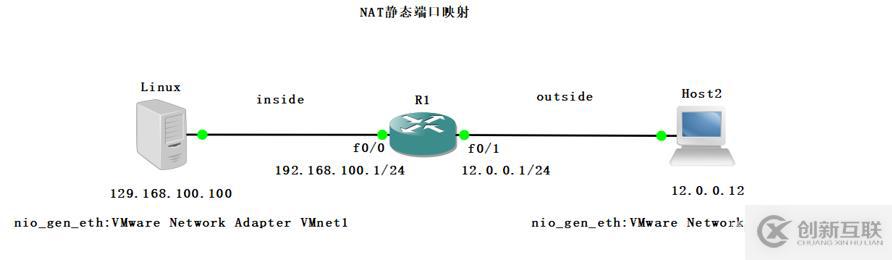

3、實驗圖

4、在Linux中安裝httpd的服務軟件包，并開啟httpd服務，寫測試網頁等

[root@localhost ~]# yum install httpd -y
[root@localhost ~]# vim /var/www/html/index.html        //寫測試網頁
<h2>this is inside web</h2>
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0

5、配置網關地址

R1#conf t
R1(config)#int f0/0
R1(config-if)#ip add 192.168.100.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#ex
R1(config)#int f0/1
R1(config-if)#ip add 12.0.0.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#ex

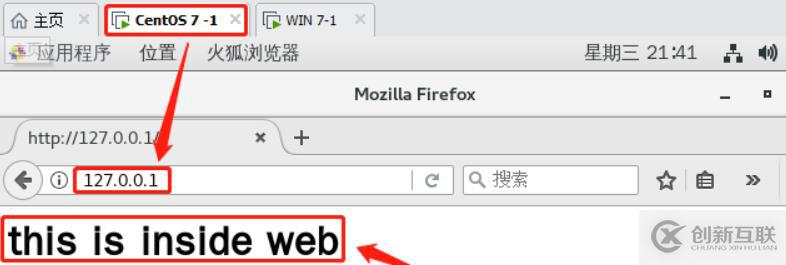

6、通過centos中的瀏覽器可看到測試頁面（ping 192.168.100.100或127.0.0.1都行）

7、給Linux綁定VMnet1網卡，給Host綁定VMnet2網卡，配置靜態地址

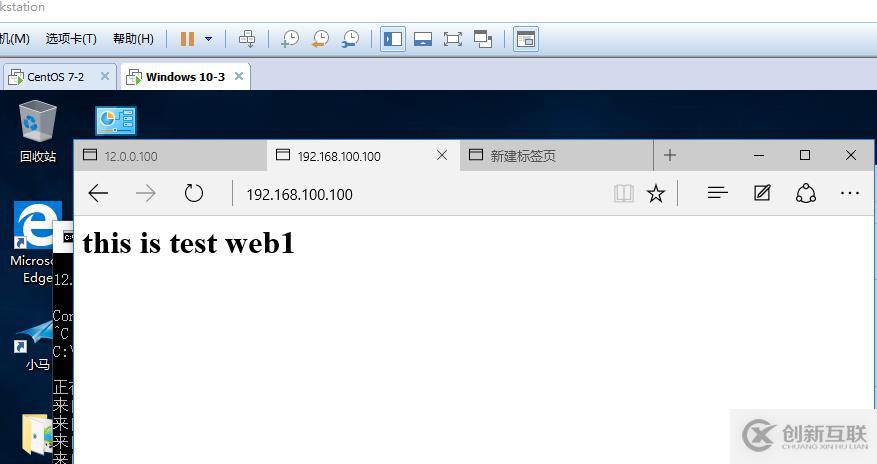

8、訪問對方192.168.100.100，此時是可以訪問的，但是真實情況下是無法直接訪問對方私有地址的

9、靜態端口映射配置

R1(config)# ip  nat  inside  source  static  tcp  192.168.100.100  80  12.0.0.100  8080  extendable
R1(config)#int f0/0
R1(config-if)#ip nat inside
R1(config-if)#int f0/1
R1(config-if)#ip nat outsid
R1(config-if)#end
R1#debug ip nat
IP NAT debugging is on

*Mar  1 00:36:59.327: NAT*: TCP s=49160, d=8080->80
*Mar  1 00:36:59.327: NAT*: s=12.0.0.12, d=12.0.0.100->192.168.100.100 [364]
   # 端口和地址都進行了轉換

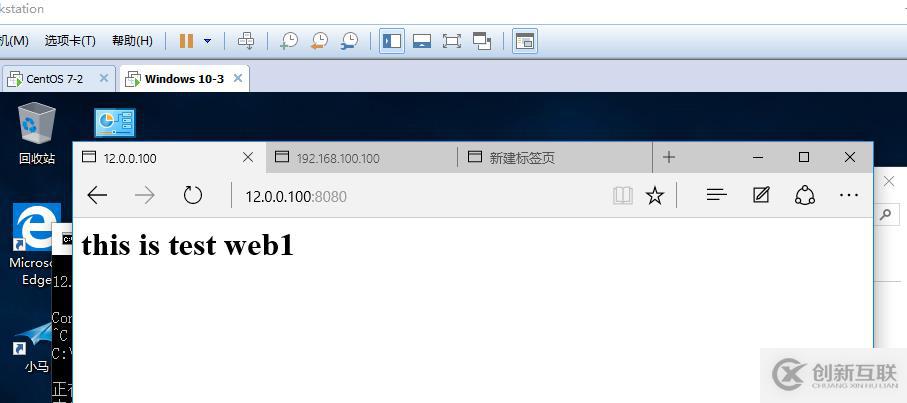

10、再次嘗試使用公網地址在win7進行訪問，此時可以成功，實驗成功！
