內容要點：

1、實驗環境

2、負載均衡調度器部署

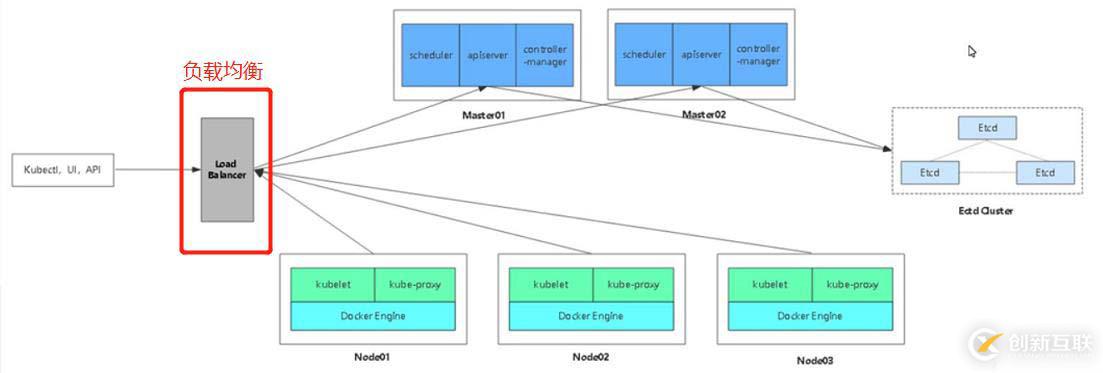

一、實驗環境：

https://blog.51cto.com/14475876/2470049

https://blog.51cto.com/14475876/2470063

服務器信息

角色	IP地址
	192.168.109.138
	192.168.109.230
	192.168.109.131
	192.168.109.132
	192.168.109.133
	192.168.109.137
	192.168.109.100

需要兩個的腳本：

第一個：keepalived.conf
! Configuration File for keepalived

global_defs {
   # 接收郵件地址
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   # 郵件發送地址
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_script check_nginx {
    script "/usr/local/nginx/sbin/check_nginx.sh"
}
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51 # VRRP 路由 ID實例，每個實例是唯一的
    priority 100    # 優先級，備服務器設置 90
    advert_int 1    # 指定VRRP 心跳包通告間隔時間，默認1秒
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.188/24
    }
    track_script {
        check_nginx
    }
}
mkdir /usr/local/nginx/sbin/ -p
vim /usr/local/nginx/sbin/check_nginx.sh
count=$(ps -ef |grep nginx |egrep -cv "grep|$$")
if [ "$count" -eq 0 ];then
    /etc/init.d/keepalived stop
fi
chmod +x /usr/local/nginx/sbin/check_nginx.sh
第二個：nginx
cat > /etc/yum.repos.d/nginx.repo << EOF
[nginx]
name=nginx repo
baseurl=http://nginx.org/packages/centos/7/$basearch/
gpgcheck=0
EOF
stream {
   log_format  main  '$remote_addr $upstream_addr - [$time_local] $status $upstream_bytes_sent';
    access_log  /var/log/nginx/k8s-access.log  main;
    upstream k8s-apiserver {
        server 10.0.0.3:6443;
        server 10.0.0.8:6443;
    }
    server {
                listen 6443;
                proxy_pass k8s-apiserver;
    }
    }

二、負載均衡調度器部署

//首先關閉防火墻：
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0

//將這個腳本文件放進家目錄中：
[root@localhost ~]# ls
anaconda-ks.cfg  initial-setup-ks.cfg  keepalived.conf  nginx.sh  公共  模板  視頻  圖片  文檔  下載  音樂  桌面

//建立本地yum倉庫：
[root@localhost ~]# vim /etc/yum.repos.d/nginx.repo
[nginx]
name=nginx repo
baseurl=http://nginx.org/packages/centos/7/$basearch/
gpgcheck=0
[root@localhost ~]# yum list
[root@localhost ~]# yum install nginx -y   //下載nginx
//接下來是添加四層轉發：
[root@localhost ~]# vim /etc/nginx/nginx.conf
添加以下模塊：
stream {
   log_format  main  '$remote_addr $upstream_addr - [$time_local] $status $upstream_bytes_sent';
    access_log  /var/log/nginx/k8s-access.log  main;
    upstream k8s-apiserver {
        server 192.168.109.138:6443;    //master01的IP地址
        server 192.168.109.230:6443;    //master02的IP地址
    }
    server {
                listen 6443;
                proxy_pass k8s-apiserver;
    }
    }
[root@localhost ~]# systemctl start nginx     //開啟服務
//接下來是部署 keepalived服務：
[root@localhost ~]# yum install keepalived -y
//修改配置文件（nginx01是master）：
[root@localhost ~]# cp keepalived.conf /etc/keepalived/keepalived.conf
cp：是否覆蓋"/etc/keepalived/keepalived.conf"？ yes
[root@localhost ~]# vim /etc/keepalived/keepalived.conf
//做如下刪改：
! Configuration File for keepalived
global_defs {
   # 接收郵件地址
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   # 郵件發送地址
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_script check_nginx {
    script "/etc/nginx/check_nginx.sh"   ##檢測腳本的路徑，稍后會創建
}
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100     ##優先級
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.109.100/24      ##虛擬IP地址
    }
    track_script {
        check_nginx
    }
}
//nginx02（是backup），配置如下：
! Configuration File for keepalived
global_defs {
   # 接收郵件地址
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   # 郵件發送地址
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_script check_nginx {
    script "/etc/nginx/check_nginx.sh"   ##檢測腳本的路徑，稍后會創建
}
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51
    priority 90     ##優先級低于master
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.109.100/24      ##虛擬IP地址
    }
    track_script {
        check_nginx
    }
}
//創建檢測腳本
[root@localhost ~]# vim /etc/nginx/check_nginx.sh
count=$(ps -ef |grep nginx |egrep -cv "grep|$$")
if [ "$count" -eq 0 ];then
    systemctl stop keepalived
fi
[root@localhost ~]# chmod +x /etc/nginx/check_nginx.sh   //授權
[root@localhost ~]# systemctl start keepalived.service   //開啟服務

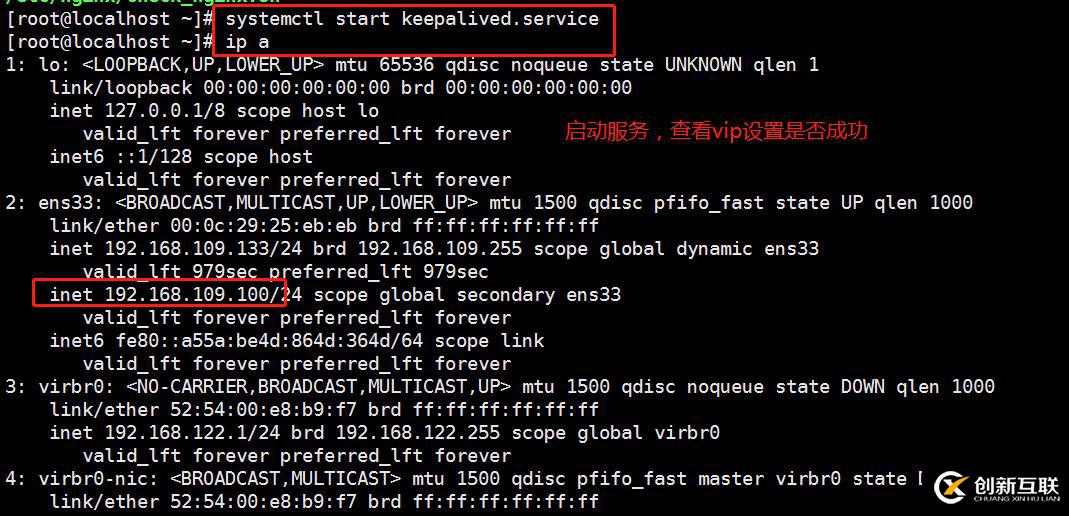

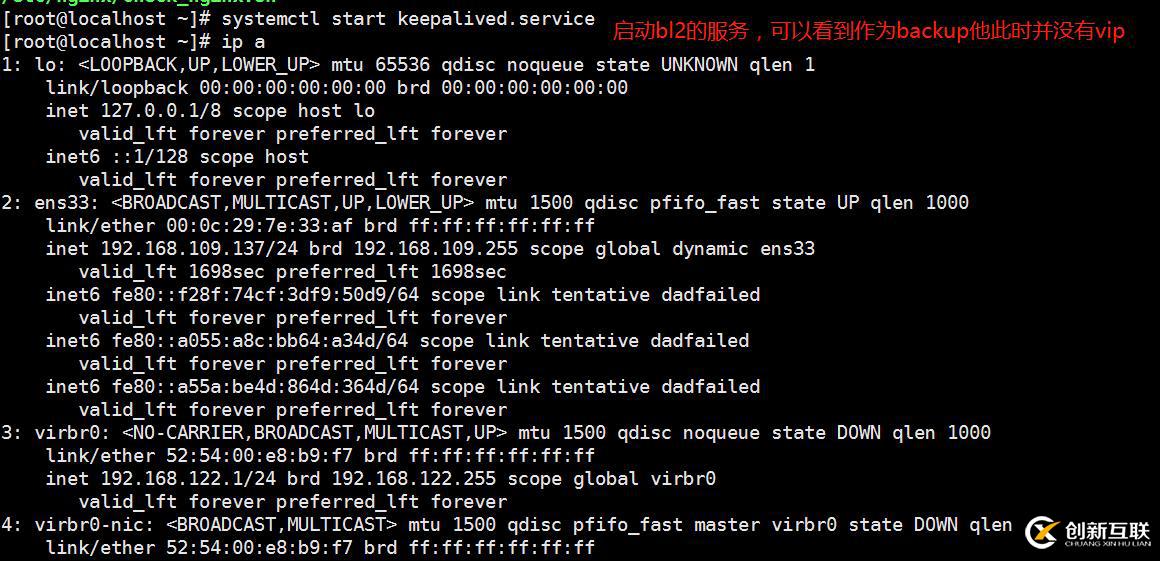

[root@localhost ~]# ip a   //查看ip地址

2、實驗結果驗證

驗證一：漂移地址是否起作用（高可用是否實現）

1、此時 虛擬ip在 nginx01 上，驗證地址漂移，可以在 lb01 中使用 pkill nginx 停止nginx服務，再在 lb02 上使用 ip a 命令查看地址是否進行了漂移。

2、恢復，此時，在 nginx02上，我們先啟動 nginx服務，再啟動 keepalived服務，再用 ip a命令查看，地址又漂移回來了，而 nginx02上沒有虛擬ip。

驗證二：驗證負載均衡是否實現<此時VIP在bl2上>

1、修改nginx01（master）的首頁內容：

[root@localhost ~]# vim /usr/share/nginx/html/index.html
<h3>Welcome to master nginx!</h3>

2、修改nginx02（backup）的首頁內容：

[root@localhost ~]# vim /usr/share/nginx/html/index.html
<h3>Welcome to backup nginx!</h3>

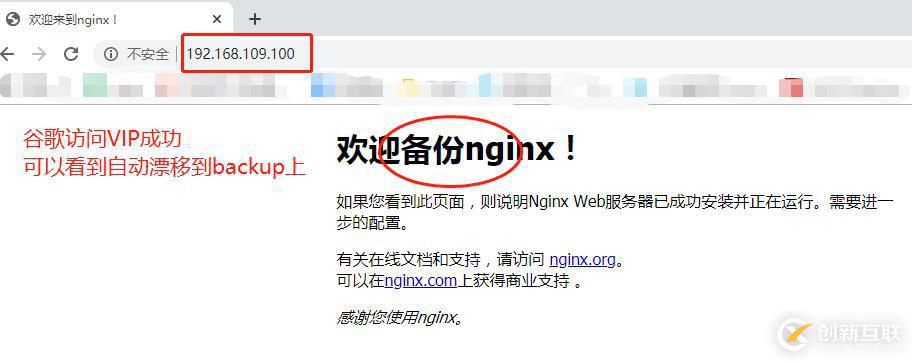

3、用瀏覽器訪問：http://192.168.109.100/

此時，負載均衡和高可用功能都已經完全實現了?。?！

3、部署 node節點：

//開始修改 node節點配置文件統一的 VIP（bootstrap.kubeconfig,kubelet.kubeconfig）
修改內容：server: https://192.168.109.100:6443（都改成vip）
[root@localhost cfg]# vim /opt/kubernetes/cfg/bootstrap.kubeconfig
[root@localhost cfg]# vim /opt/kubernetes/cfg/kubelet.kubeconfig
[root@localhost cfg]# vim /opt/kubernetes/cfg/kube-proxy.kubeconfig
//重啟服務：
[root@localhost cfg]# systemctl restart kubelet.service
[root@localhost cfg]# systemctl restart kube-proxy.service
//檢查修改內容：
[root@localhost cfg]#  grep 100 *
bootstrap.kubeconfig:    server: https://192.168.109.100:6443
kubelet.kubeconfig:    server: https://192.168.109.100:6443
kube-proxy.kubeconfig:    server: https://192.109.220.100:6443
//接下來在 調度器1 上查看 nginx的k8s日志：
[root@localhost ~]# tail /var/log/nginx/k8s-access.log
192.168.109.131 192.168.109.138:6443 - [09/Feb/2020:13:14:45 +0800] 200 1122
192.168.109.131 192.168.109.230:6443 - [09/Feb/2020:13:14:45 +0800] 200 1121
192.168.109.132 192.168.109.138:6443 - [09/Feb/2020:13:18:14 +0800] 200 1120
192.168.109.132 192.168.109.230:6443 - [09/Feb/2020:13:18:14 +0800] 200 1121
可以看出是以輪詢調度的算法，將請求流量分發給兩臺master
———— 接下來是測試創建 Pod：
在 master01 上操作：
[root@localhost kubeconfig]# kubectl run nginx --image=nginx
//查看狀態：
[root@localhost kubeconfig]#  kubectl get pods
NAME                    READY   STATUS    RESTARTS   AGE
nginx-dbddb74b8-zbhhr   1/1     Running   0          47s
此時已經創建完成，正在運行中
*** 注意日志問題 ***：
[root@localhost kubeconfig]# kubectl logs nginx-dbddb74b8-zbhhr
Error from server (Forbidden): Forbidden (user=system:anonymous, verb=get, resource=nodes, subresource=proxy) ( pods/log nginx-dbddb74b8-zbhhr)
此時，由于權限問題查看日志，會出現報錯
解決辦法（提升權限）：
[root@localhost kubeconfig]# kubectl create clusterrolebinding cluster-system-anonymous --clusterrole=cluster-admin --user=system:anonymous
clusterrolebinding.rbac.authorization.k8s.io/cluster-system-anonymous created
此時，再次查看日志，就不會出現報錯：
//查看 Pod網絡：
[root@localhost kubeconfig]# kubectl get pods -o wide
NAME                    READY   STATUS    RESTARTS   AGE     IP            NODE              NOMINATED NODE
nginx-dbddb74b8-zbhhr   1/1     Running   0          7m11s   172.17.93.2   192.168.109.131   <none>
可以看出，這個在master01上創建的pod被分配到了node01上了。
我們可以在對應網絡的 node節點上操作就可以直接訪問：
在node01上操作：
[root@localhost cfg]# curl 172.17.93.2

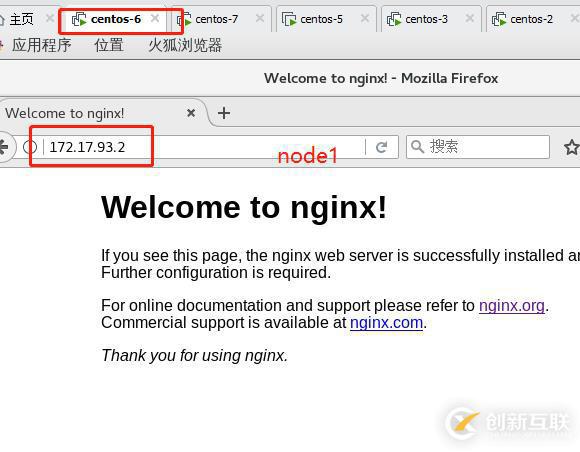

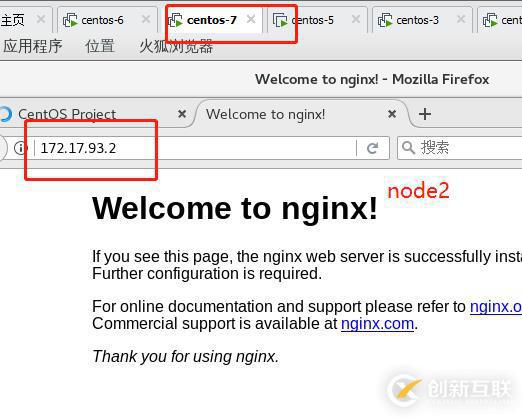

此時，由于 flannel網絡組件的作用下，都可以在node01和node02的瀏覽器上訪問這個地址：172.17.93.2

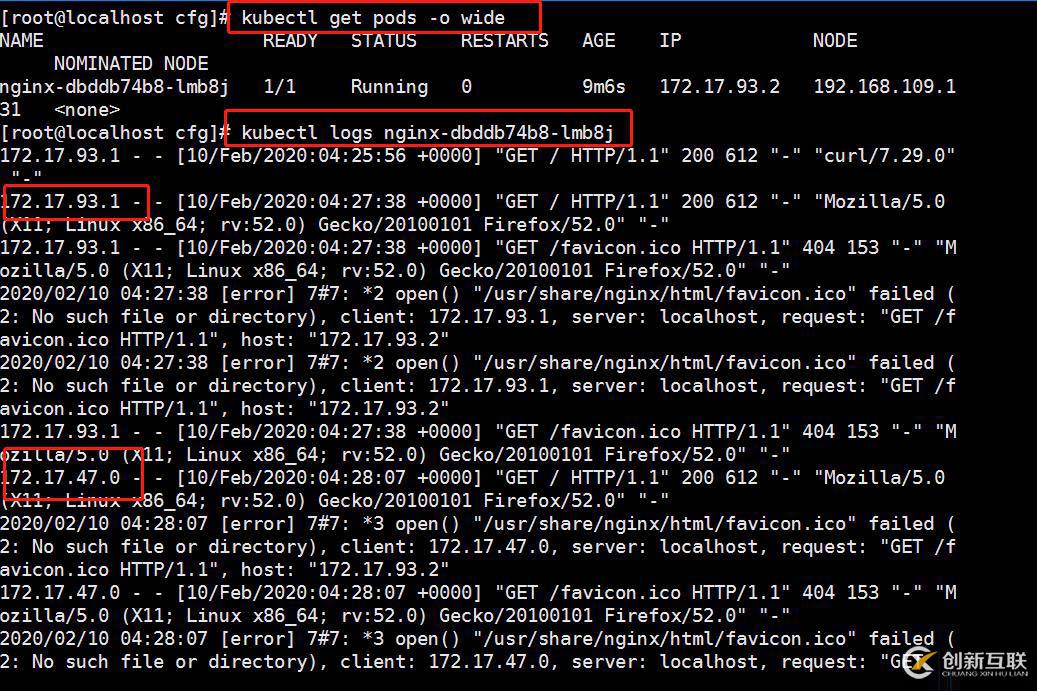

由于剛剛訪問了網頁，我們也可以在 master01上查看到日志信息：
