實驗拓?fù)鋱D

讓客戶滿意是我們工作的目標，不斷超越客戶的期望值來自于我們對這個行業的熱愛。我們立志把好的技術通過有效、簡單的方式提供給客戶，將通過不懈努力成為客戶在信息化領域值得信任、有價值的長期合作伙伴，公司提供的服務項目有：域名申請、網絡空間、營銷軟件、網站建設、路橋網站維護、網站推廣。

實驗要求

如圖所示，根據需求完成任務：

1）sw2為二層交換機，分別有vlan10，vlan20，vlan100 三個vlan，f1/1-3是接入鏈路，f1/0為中繼鏈路。

2）sw1為三層交換機，分別為三個vlan提供網關，vlan10:192.168.10.1/24、vlan20:192.168.20.1/24、vlan100:192.168.100.1/24,外網接口為f1/1：12.0.0.1/24

3）局域網內部Linux服務器搭建dhcp服務功能為vlan10，vlan20及vlan100提供地址，地址范圍

Vlan10:192.168.10.100~192.168.10.200 子網掩碼：255.255.255.0 網關192.168.10.1/24

Vlan20:192.168.20.100~192.168.20.200 子網掩碼：255.255.255.0 網關192.168.20.1/24

Vlan100:192.168.100.100~192.168.100.200 子網掩碼：255.255.255.0 網關192.168.100.1/24

DNS服務器地址為：192.168.100.100/24

其中PC1主機固定獲得192.168.10.18/24地址

4）局域網內部Linux服務器搭建DNS服務功能解析www.kgc.com和www.yun.com

解析地址為14.0.0.14/24 外網WEB服務器，同時提供泛域名解析功能，解析地址為8.8.8.8

5）在外網有一臺server2016搭建的WEB服務器，建立了虛擬機主機提供兩個網站，分別是www.kgc.com和www.yun.com，自定義首頁內容區分顯示

6）實現最終的全網互通，功能訪問健全

實驗步驟

1.打開GNS3，按照拓補圖建立模型

2.進入sw2，建立vlan，并將對應的接口劃分vlan，將接口f1/0設為trunk鏈路，并關閉路由功能

3.進入sw1，創建vlan，給每個vlan設置網關及中繼服務

4.繼續在sw1中給接口f1/0設置trunk鏈路

5.給接口f1/1設置ip12.0.0.1/24? ?(注意這里f1/1接口是2層接口，我們要用no switchport命令將之轉換為3層接口）

6.sw1設置默認路由，下一跳地址為12.0.0.2

7.進入R2，給接口f0/0設置ip12.0.0.2/24，給接口f0/1設置ip14.0.0.1/24

8.給R2設置靜態路由，下一跳地址12.0.0.1

9.打開VMware，開啟一臺Centos7虛擬機，，使用yum install 安裝DHCP? BIND，安裝完后連接VMnet8（僅主機模式，以下新開的虛擬機都使用僅主機模式）

10.復制dhcp服務配置文件模板

11.修改復制來的dhcp服務配置文件vim /etc/dhcp/dhcpd.conf

12.修改網卡，改為靜態ip，192.168.100.100

13.重啟網絡服務，開啟dhcp服務

14.修改dns主配置文件/etc/named.conf

15.修改dns區域配置文件/etc/named.rfc1912.conf

16.復制2份區域數據文件配置文件模板，分別改名為kgc.com.zone? ,? ?yun.com.zone

17.修改 kgc.com.zone

18.修改yun.com.zone

19.關閉防火墻，修改dns地址配置文件

20.開啟dns服務

21.打開一臺server2016虛擬機，連接VMnet3，安裝ftp服務

22.給server服務器設置ip，網關

23.關閉防火墻

24.建立2個網站，分別為www.kgc.com? ?，www.yun.com ?

25.打開2臺客戶機，分別連接VMnet1，VMnet2，并都設置為自動dhcp分配ip地址

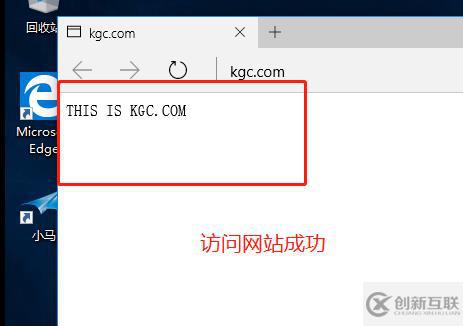

26.驗證客戶機1

27.驗證客戶機2

驗證成功，實現了全網互通
