理論學習

在興國等地區，都構建了全面的區域性戰略布局，加強發展的系統性、市場前瞻性、產品創新能力，以專注、極致的服務理念，為客戶提供成都做網站、網站制作 網站設計制作定制網站開發,公司網站建設,企業網站建設,品牌網站制作,網絡營銷推廣,成都外貿網站建設公司,興國網站建設費用合理。

問題1：EIGRP的特點？

EIGRP是一種內部網關協議，用在自制系統的內部執行路由功能，為無類路由協議，性質為高級距離矢量路由協議

與運行EIGRP的路由器之間通過發送Hello包形成鄰居關系后交換路由信息。

運行EIGRP的路由器儲存所有與其相鄰路由器的路由表信息

EIGRP采用組播和單播的更新方式，只有在路由器改變計量標準或拓?fù)浒l(fā)生變化的情況下進行路由更新

支持可變長子網掩碼和不連續的子網，支持路由自動匯總，支持多種網絡層協議還支持IPX,AppleTake等

在運行EIGRP的路由器內部，有一個鄰居路由表，一個拓?fù)浣Y(jié)構表和一個路由表。

使用DUAL算法，具有很好的路由收斂特性。

支持任意負載均衡。



問題2：EIGRP的運行過程？

建立相鄰關系

發現網絡拓?fù)洌x擇最短路由

路由查詢、更新



問題3：EIGRP與RIP的區別？

EIGRP是思科專有的，而RIP是通用的協議

EIGRP是高級距離矢量協議 RIP是距離矢量協議

工作任務實施

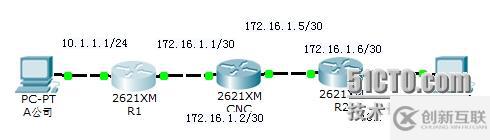

1.網絡拓?fù)浣Y(jié)構設計

1. 設備配置命令（各個路由器分別配置）

R1





R1(config)#in

R1(config)#interface f0/0

R1(config-if)#ip add 10.1.1.1 255.255.255.0

R1(config-if)#no shu

R1(config-if)#no shutdown



R1(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up



R1(config-if)#exi

R1(config)#in

R1(config)#interface f0/1

R1(config-if)#ip add 172.16.1.1 255.255.255.252

R1(config-if)#no shu

R1(config-if)#no shutdown



R1(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up





R1(config)#router eigrp 10

R1(config-router)#no auto-summary

R1(config-router)#network 172.16.1.0 0.0.0.3

R1(config-router)#network 10.1.1.0 0.0.0.255



CNC





CNC(config)#in

CNC(config)#interface f0/0

CNC(config-if)#ip add 172.16.1.2 255.255.255.252

CNC(config-if)#no shu

CNC(config-if)#no shutdown



CNC(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up



CNC(config-if)#ex

CNC(config)#in

CNC(config)#interface f0/1

CNC(config-if)#ip add 172.16.1.5 255.255.255.252

CNC(config-if)#no shu

CNC(config-if)#no shutdown



CNC(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up



CNC(config)#router eigrp 10

CNC(config-router)#no a

CNC(config-router)#no auto-summary

CNC(config-router)#ne

CNC(config-router)#network 172.16.1.0 0.0.0.3

CNC(config-router)#

%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 172.16.1.1 (FastEthernet0/0) is up: new adjacency

CNC(config-router)#network 172.16.1.4 0.0.0.3





R2









R2(config)#in

R2(config)#interface f0/0

R2(config-if)#ip add 172.16.1.6 255.255.255.252

R2(config-if)#no shu

R2(config-if)#no shutdown



R2(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up



R2(config-if)#ex

R2(config)#in

R2(config)#interface f0/1

R2(config-if)#ip add 10.1.2.1 255.255.255.0

R2(config-if)#no shu

R2(config-if)#no shutdown



R2(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up





R2(config)#rou

R2(config)#router e

R2(config)#router eigrp 10

R2(config-router)#no a

R2(config-router)#no auto-summary

R2(config-router)#ne

R2(config-router)#network 172.16.1.4 0.0.0.3

R2(config-router)#

%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 172.16.1.5 (FastEthernet0/0) is up: new adjacency



R2(config-router)#ne

R2(config-router)#network 10.1.2.0 0.0.0.255

1. 單段測試結果

   PC1

PC>ping 10.1.1.1



Pinging 10.1.1.1 with 32 bytes of data:



Reply from 10.1.1.1: bytes=32 time=0ms TTL=255

Reply from 10.1.1.1: bytes=32 time=0ms TTL=255

Reply from 10.1.1.1: bytes=32 time=0ms TTL=255

Reply from 10.1.1.1: bytes=32 time=1ms TTL=255



Ping statistics for 10.1.1.1:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms



PC2

PC>PING 10.1.2.1



Pinging 10.1.2.1 with 32 bytes of data:



Reply from 10.1.2.1: bytes=32 time=0ms TTL=255

Reply from 10.1.2.1: bytes=32 time=0ms TTL=255

Reply from 10.1.2.1: bytes=32 time=0ms TTL=255

Reply from 10.1.2.1: bytes=32 time=1ms TTL=255



Ping statistics for 10.1.2.1:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms

1. 綜合測試結果

PC1

PC>ping 10.1.2.2



Pinging 10.1.2.2 with 32 bytes of data:



Reply from 10.1.2.2: bytes=32 time=1ms TTL=125

Reply from 10.1.2.2: bytes=32 time=1ms TTL=125

Reply from 10.1.2.2: bytes=32 time=0ms TTL=125

Reply from 10.1.2.2: bytes=32 time=1ms TTL=125



Ping statistics for 10.1.2.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms

PC2

PC>PING 10.1.1.2



Pinging 10.1.1.2 with 32 bytes of data:



Reply from 10.1.1.2: bytes=32 time=0ms TTL=125

Reply from 10.1.1.2: bytes=32 time=0ms TTL=125

Reply from 10.1.1.2: bytes=32 time=0ms TTL=125

Reply from 10.1.1.2: bytes=32 time=1ms TTL=125



Ping statistics for 10.1.1.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms





2. 查看各個路由器的路由

R1

R1#SHOW IP ROUTE

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route



Gateway of last resort is not set



     10.0.0.0/24 is subnetted, 2 subnets

C       10.1.1.0 is directly connected, FastEthernet0/0

D       10.1.2.0 [90/33280] via 172.16.1.2, 00:03:27, FastEthernet0/1

     172.16.0.0/30 is subnetted, 2 subnets

C       172.16.1.0 is directly connected, FastEthernet0/1

D       172.16.1.4 [90/30720] via 172.16.1.2, 00:04:48, FastEthernet0/1



CNC



CNC#SHOW IP ROUTE

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route



Gateway of last resort is not set



     10.0.0.0/24 is subnetted, 2 subnets

D       10.1.1.0 [90/30720] via 172.16.1.1, 00:06:52, FastEthernet0/0

D       10.1.2.0 [90/30720] via 172.16.1.6, 00:03:55, FastEthernet0/1

     172.16.0.0/30 is subnetted, 2 subnets

C       172.16.1.0 is directly connected, FastEthernet0/0

C       172.16.1.4 is directly connected, FastEthernet0/1



R2

R2#SHOW IP ROUTE

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route



Gateway of last resort is not set



     10.0.0.0/24 is subnetted, 2 subnets

D       10.1.1.0 [90/33280] via 172.16.1.5, 00:05:47, FastEthernet0/0

C       10.1.2.0 is directly connected, FastEthernet0/1

     172.16.0.0/30 is subnetted, 2 subnets

D       172.16.1.0 [90/30720] via 172.16.1.5, 00:05:47, FastEthernet0/0

C       172.16.1.4 is directly connected, FastEthernet0/0







3. 查看EIGRP的相關信息。

R1

R1#show ip protocol



Routing Protocol is "eigrp  10 "

  Outgoing update filter list for all interfaces is not set

  Incoming update filter list for all interfaces is not set

  Default networks flagged in outgoing updates

  Default networks accepted from incoming updates

  EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0

  EIGRP maximum hopcount 100

  EIGRP maximum metric variance 1

redistributing: eigrp 10

  Automatic network summarization is not in effect

  Maximum path: 4

  Routing for Networks:

     172.16.1.0/30

     10.1.1.0/24

  Routing Information Sources:

    Gateway         Distance      Last Update

    172.16.1.2      90            346181

  Distance: internal 90 external 170



CNC

CNC#show ip protocols



Routing Protocol is "eigrp  10 "

  Outgoing update filter list for all interfaces is not set

  Incoming update filter list for all interfaces is not set

  Default networks flagged in outgoing updates

  Default networks accepted from incoming updates

  EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0

  EIGRP maximum hopcount 100

  EIGRP maximum metric variance 1

Redistributing: eigrp 10

  Automatic network summarization is not in effect

  Maximum path: 4

  Routing for Networks:

     172.16.1.0/30

     172.16.1.4/30

  Routing Information Sources:

    Gateway         Distance      Last Update

    172.16.1.1      90            339203

    172.16.1.6      90            475312

  Distance: internal 90 external 170



R2

R2#show ip protocols



Routing Protocol is "eigrp  10 "

  Outgoing update filter list for all interfaces is not set

  Incoming update filter list for all interfaces is not set

  Default networks flagged in outgoing updates

  Default networks accepted from incoming updates

  EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0

  EIGRP maximum hopcount 100

  EIGRP maximum metric variance 1

Redistributing: eigrp 10

  Automatic network summarization is not in effect

  Maximum path: 4

  Routing for Networks:

     172.16.1.4/30

     10.1.2.0/24

  Routing Information Sources:

    Gateway         Distance      Last Update

    172.16.1.5      90            474044

  Distance: internal 90 external 170

工作擴展

基于教材176頁擴展任務要求學習使用路由接口代替真實接口的配置

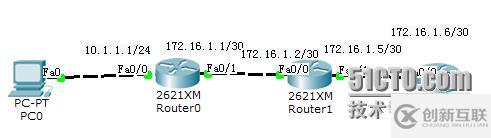

（1） 拓?fù)浣Y(jié)構圖



（1） 各個路由器的主要配置命令

R1

interface FastEthernet0/0

 ip address 10.1.1.1 255.255.255.0

 duplex auto

 speed auto

!

interface FastEthernet0/1

 ip address 172.16.1.1 255.255.255.252

 duplex auto

 speed auto

!

router eigrp 10

 network 172.16.1.0 0.0.0.3

 network 10.1.1.0 0.0.0.255

 no auto-summary

!

ip classless



CNC

interface FastEthernet0/0

 ip address 172.16.1.2 255.255.255.252

 duplex auto

 speed auto

!

interface FastEthernet0/1

 ip address 172.16.1.5 255.255.255.252

 duplex auto

 speed auto

!

router eigrp 10

 network 172.16.1.0 0.0.0.3

 network 172.16.1.4 0.0.0.3

 no auto-summary

!

ip classless

!



R2



interface Loopback1

 ip address 10.1.2.1 255.255.255.240

!

interface Loopback2

 ip address 10.1.2.17 255.255.255.240

!

interface Loopback3

 ip address 10.1.2.33 255.255.255.240

!

interface Loopback4

 ip address 10.1.2.49 255.255.255.240

!

interface FastEthernet0/0

 ip address 172.16.1.6 255.255.255.252

 duplex auto

 speed auto

!

interface FastEthernet0/1

 no ip address

 duplex auto

 speed auto

 shutdown

!

router eigrp 10

 network 172.16.1.4 0.0.0.3

 network 10.1.2.0 0.0.0.15

 network 10.1.2.16 0.0.0.15

 network 10.1.2.32 0.0.0.15

 network 10.1.2.48 0.0.0.15

 no auto-summary

!

ip classless













（2） 分析各個路由器的路由

R1

Router#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route



Gateway of last resort is not set



     10.0.0.0/8 is variably subnetted, 5 subnets, 2 masks

C       10.1.1.0/24 is directly connected, FastEthernet0/0

D       10.1.2.0/28 [90/158720] via 172.16.1.2, 00:18:02, FastEthernet0/1

D       10.1.2.16/28 [90/158720] via 172.16.1.2, 00:18:02, FastEthernet0/1

D       10.1.2.32/28 [90/158720] via 172.16.1.2, 00:18:02, FastEthernet0/1

D       10.1.2.48/28 [90/158720] via 172.16.1.2, 00:18:02, FastEthernet0/1

     172.16.0.0/30 is subnetted, 2 subnets

C       172.16.1.0 is directly connected, FastEthernet0/1

D       172.16.1.4 [90/30720] via 172.16.1.2, 00:18:03, FastEthernet0/1



CNC

Router#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route



Gateway of last resort is not set



     10.0.0.0/8 is variably subnetted, 5 subnets, 2 masks

D       10.1.1.0/24 [90/30720] via 172.16.1.1, 00:18:43, FastEthernet0/0

D       10.1.2.0/28 [90/156160] via 172.16.1.6, 00:18:31, FastEthernet0/1

D       10.1.2.16/28 [90/156160] via 172.16.1.6, 00:18:31, FastEthernet0/1

D       10.1.2.32/28 [90/156160] via 172.16.1.6, 00:18:31, FastEthernet0/1

D       10.1.2.48/28 [90/156160] via 172.16.1.6, 00:18:31, FastEthernet0/1

     172.16.0.0/30 is subnetted, 2 subnets

C       172.16.1.0 is directly connected, FastEthernet0/0

C       172.16.1.4 is directly connected, FastEthernet0/1



R2

R2#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route



Gateway of last resort is not set



     10.0.0.0/8 is variably subnetted, 5 subnets, 2 masks

D       10.1.1.0/24 [90/33280] via 172.16.1.5, 00:18:56, FastEthernet0/0

C       10.1.2.0/28 is directly connected, Loopback1

C       10.1.2.16/28 is directly connected, Loopback2

C       10.1.2.32/28 is directly connected, Loopback3

C       10.1.2.48/28 is directly connected, Loopback4

     172.16.0.0/30 is subnetted, 2 subnets

D       172.16.1.0 [90/30720] via 172.16.1.5, 00:18:56, FastEthernet0/0

C       172.16.1.4 is directly connected, FastEthernet0/0

思考問題：

問題1：自動匯總和手動匯總的區別？

自動方式：當路由中存在多個交叉的小分類網絡邊界時自動把這些路由匯總成一個大的分類網絡邊界（這是通過匯總子網地址前綴來實現的）。自動匯總功能是默認啟用的。



手動方式：在指定接口上通告一個匯總本地IP地址池，這個匯總IP地址池可以供撥號客戶端。



分享名稱：網絡設備配置與管理----使用EIGRP實現兩個企業網絡互聯
網頁URL：http://jinyejixie.com/article44/ijcohe.html

成都網站建設公司_創新互聯，為您提供定制開發、動態網站、網站營銷、自適應網站、外貿網站建設、虛擬主機

廣告

聲明：本網站發布的內容（圖片、視頻和文字）以用戶投稿、用戶轉載內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：028-86922220；郵箱：631063699@qq.com。內容未經允許不得轉載，或轉載時需注明來源： 創新互聯
