Jerry去年的文章 動手使用ABAP Channel開發一些小工具，提升日常工作效率 里曾經介紹過一些用ABAP實現的可供娛樂的小程序，比如用古老的HPGL接口在SAPGUI里繪圖：

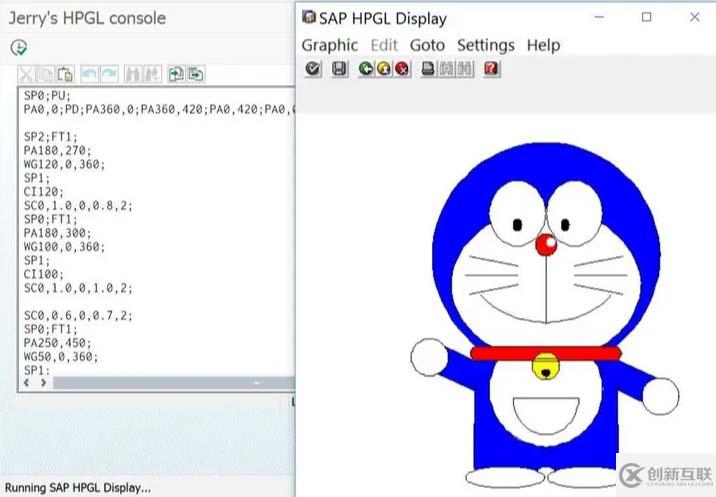

關于如何用SAP + HPGL語言在SAPGUI里畫出這只哆啦A夢來，參考Jerry的文章：

使用SAPGUI畫圖

本文要介紹的是另一種在SAPGUI里用ABAP繪圖的方式。矢量圖(Scalable Vector Graphics)也是一種圖像格式，和傳統的圖像格式相比具有很多優點，因此近些年使用越來越廣泛：

• SVG是開放的標準，基于XML，可以直接用純文本工具編輯；

• SVG與JPEG和GIF等圖像格式比起來，尺寸更小，可壓縮性更強；

• SVG顧名思義，是一種可伸縮(Scalable)的圖像格式，在圖形尺寸發生改變的情況下，圖形質量也不會受到影響。

• SVG圖形中的文字是可選可搜索的，最適合用于繪制地圖。

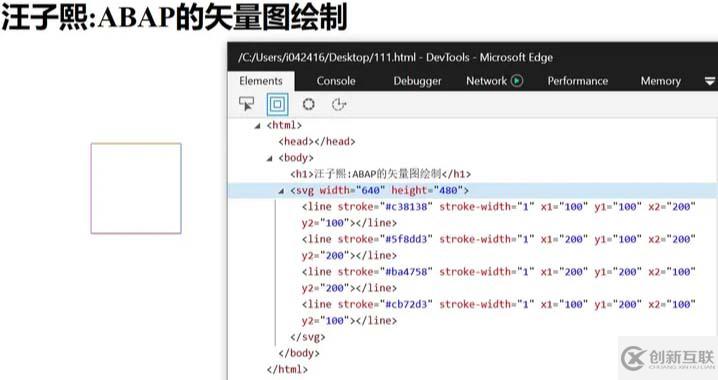

看個具體的例子。一個矩形由四條邊組成，所以一個矩形的SVG實現，則是由對應的四條由line標簽代表的線段構成。

從這個例子我們也能發現，SVG標簽可以直接被嵌入HTML網頁里。

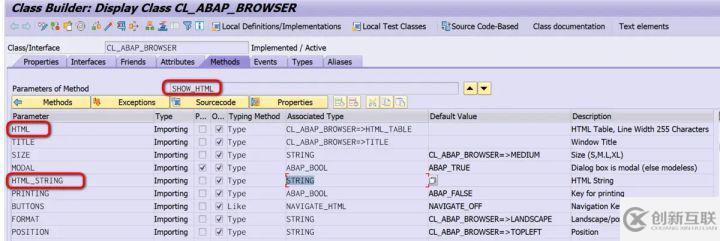

而ABAP有一個工具類，CL_ABAP_BROWSER提供了SHOW_HTML方法，可以在SAPGUI里打開一個嵌入的瀏覽器窗口。

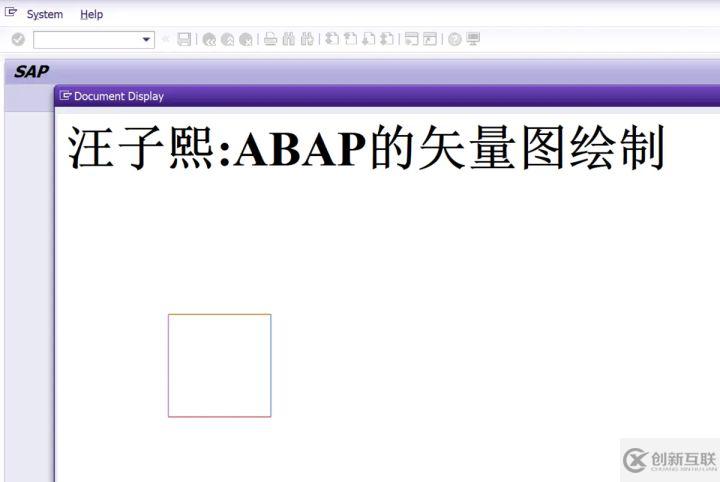

這樣，我們將前面介紹的包含有矩形的SVG格式的HTML代碼傳入SHOW_HTML的HTML_STRING參數，發現可以在SAPGUI環境下完美工作：

因此，“使用ABAP繪制可伸縮矢量圖”這個命題，就劃歸為“使用ABAP拼接可伸縮矢量圖對應的HTML源代碼”，一下子就把復雜的圖形操作需求，降維成相對簡單的字符串拼接操作了。

Jerry小學的時候，上的編程啟蒙課，在386上學習過一門名叫Logo的編程語言。LOGO一詞源于希臘文，原意為“文字”或“思考”、“想法”，是一種過程性語言，1976年由美國麻省理工學院佩帕特(Seymour Papert)教授指導下的一個研究小組, 在LISP語言基礎上,專門為兒童研制開發的編程語言。當時教這門課的老師，一位老大爺，直接把語言里畫圖的cursor說成是“海龜”，可謂簡單形象。

下圖是用Logo語言畫出來的圖案。

有趣的是，30年之后，SAP捷克研究院一位開發人員，在Github上創建了一個ABAP 代碼倉庫，將SVG常用的繪圖操作用類LOGO語言的語法封裝成庫，庫的名稱就叫ABAP Turtle，仿佛是在向傳統的LOGO語言致敬。

這位ABAP開發人員的聯系方式維護在Github上，大家感興趣的可以自行去交友。

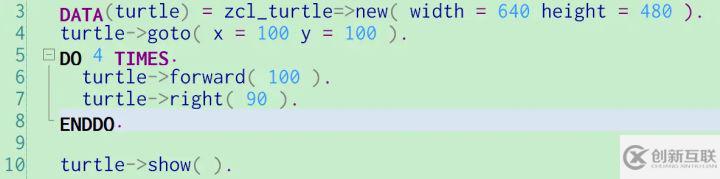

基于這位SAP開發人員創建的ABAP Turtle庫的SVG矩形繪制代碼如下：

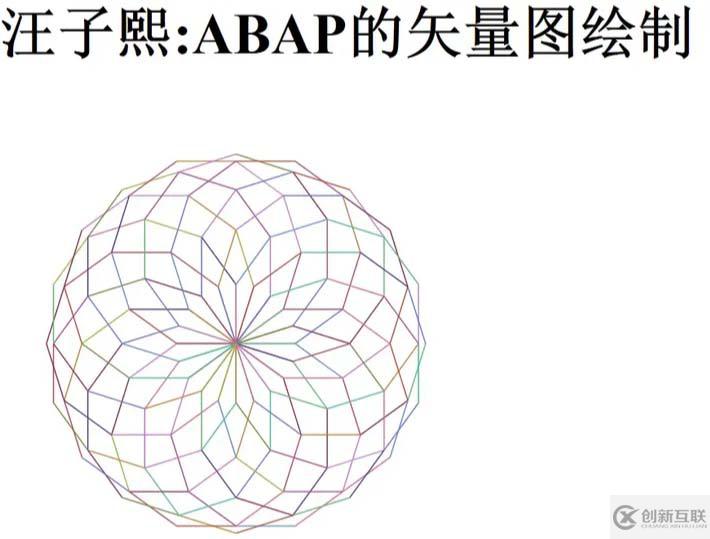

下面這個圖形又是如何畫出來的呢？首先選屏幕某個點作為圖形的中心點，從中心點出發畫一個正十邊形，回到原點，然后重復繪制19次正十邊形。每次繪制從中心點出發時，順時針偏移360 / 20 = 18度角。

最后我們看到的圖形，是由20個正十邊形施加了18度角的偏移量后疊加而成。

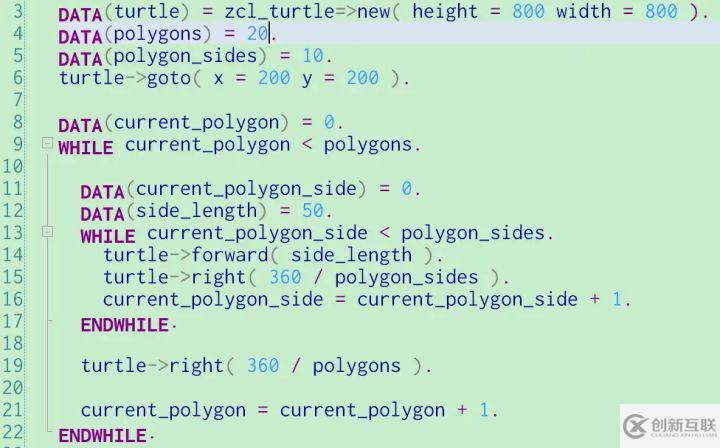

對應的實現代碼：

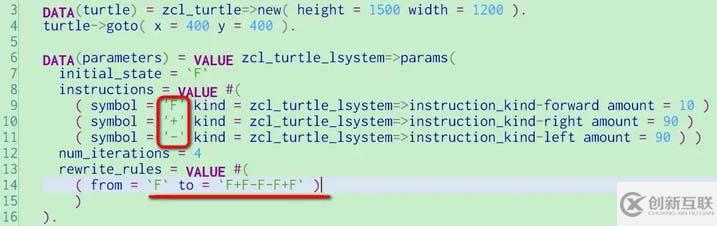

我們還可以自己編輯一些指令序列，比如用符號F代表前進，加號代表右轉，減號代表左轉。用這三個符號就可以組裝一些自定義指令，然后通過參數num_iterations指定，按照我們期望的迭代次數執行圖像繪制。

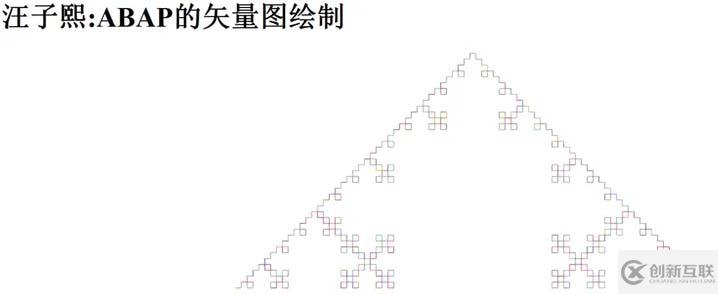

你能想象下面這個圖形，是由"|—|"這個基礎圖形按照F+F-F-F+F迭代四次構成的么？

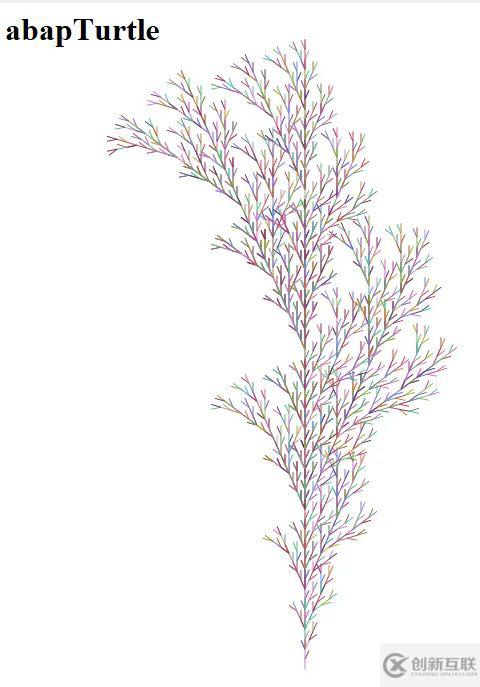

考一考大家，下面這棵樹如何通過構造自定義的SVG指令畫出來？
