1、特殊區域NSSA解析

成都創新互聯主要企業基礎官網建設，電商平臺建設，移動手機平臺，微信平臺小程序開發等一系列專為中小企業定制網站建設產品體系；應對中小企業在互聯網運營的各種問題，為中小企業在互聯網的運營中保駕護航。

區域類型	作用	默認路由	備注	命令
stub	過濾LSA4、LSA5	ABR默認下發3類默認路由，seed cost值為1	本區域所有路由器都必須配置成stub，否則鄰居起不來，且不能包含ASBR	area 2 stub area 2 default-cost x
totally stub	過濾LSA3、LSA4、LSA5	ABR默認下發3類默認路由，seed cost值為1	本區域所有路由器都必須配置成stub，否則鄰居起不來，且不能包含ASBR，ABR配置成totally stb	area 2 stub no-summary
NSSA	過濾遠端LSA4、LSA5，本端LSA4、LSA5轉為L(zhǎng)SA7	不下發默認路由，需要在ABR上下放默認路由	本區域所有路由器都必須配置成nssa，否則鄰居起不來，包含ASBR	area 2 nssa area 2 nssa default-information orig

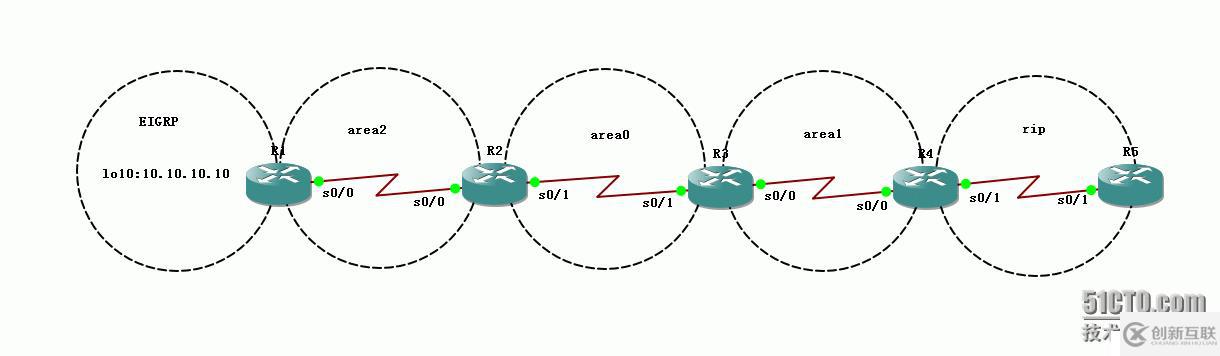

2、實驗拓?fù)?/p>

NSSA過濾的是遠端R1的LSA4、LSA5，本端R4的LSA4、LSA5會被轉為L(zhǎng)SA7，由于LSA7只能存在于NSSA中，其在區域邊界路由器R3上將LSA7重新轉為L(zhǎng)SA5，此時由于NSSA過濾了遠端R1的LSA4、LSA5導致R4無法訪問R1的lo10:10.10.10.10.故需要在R3上下放默認路由，下放的默認路由為7類路由。

3、實驗配置

R1配置

interface Loopback0

 ip address 1.1.1.1 255.255.255.0

interface Loopback10

 ip address 10.10.10.10 255.255.255.0

interface Serial0/0

 ip address 12.1.1.1 255.255.255.0

 serial restart-delay 0

router eigrp 90

 network 10.10.10.0 0.0.0.255

 no auto-summary

router ospf 110

 router-id 1.1.1.1

 redistribute eigrp 90 subnets

 network 12.1.1.0 0.0.0.255 area 2

R2配置

interface Loopback0

 ip address 2.2.2.2 255.255.255.0

interface Serial0/0

 ip address 12.1.1.2 255.255.255.0

interface Serial0/1

 ip address 23.1.1.2 255.255.255.0

router ospf 110

 router-id 2.2.2.2

 log-adjacency-changes

 network 12.1.1.0 0.0.0.255 area 2

 network 23.1.1.0 0.0.0.255 area 0

R3配置

interface Loopback0

 ip address 3.3.3.3 255.255.255.0

interface Serial0/0

 ip address 34.1.1.3 255.255.255.0

interface Serial0/1

 ip address 23.1.1.3 255.255.255.0

router ospf 110

 router-id 3.3.3.3

 network 23.1.1.0 0.0.0.255 area 0

 network 34.1.1.0 0.0.0.255 area 1

R4配置

interface Loopback0

 ip address 4.4.4.4 255.255.255.0

interface Serial0/0

 ip address 34.1.1.4 255.255.255.0

interface Serial0/1

 ip address 45.1.1.4 255.255.255.0

router ospf 110

 router-id 4.4.4.4

 redistribute rip subnets

 network 34.1.1.0 0.0.0.255 area 1

router rip

 version 2

 network 45.0.0.0

 no auto-summary

R5配置

interface Loopback0

 ip address 5.5.5.5 255.255.255.0

interface Serial0/1

 ip address 45.1.1.5 255.255.255.0

router rip

 version 2

 network 5.0.0.0

 network 45.0.0.0

 no auto-summary

4、實驗驗證

過濾遠端LSA4、LSA5，本端LSA4、LSA5轉為L(zhǎng)SA7

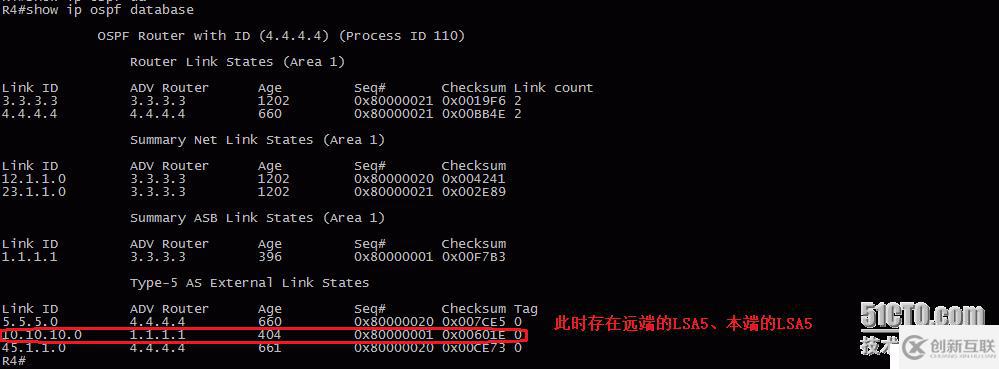

配置NSSA前

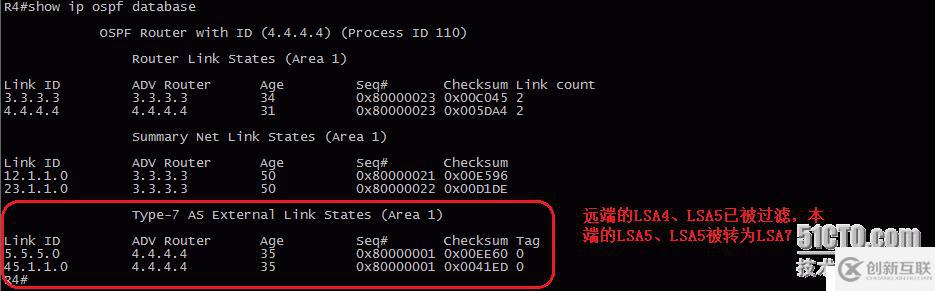

配置NSSA后

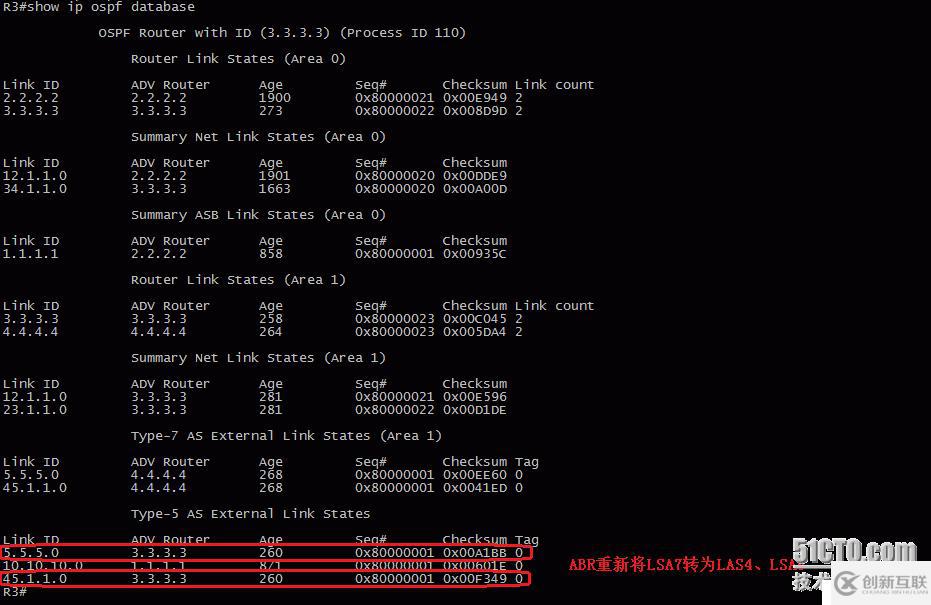

LSA7重新轉為L(zhǎng)SA5

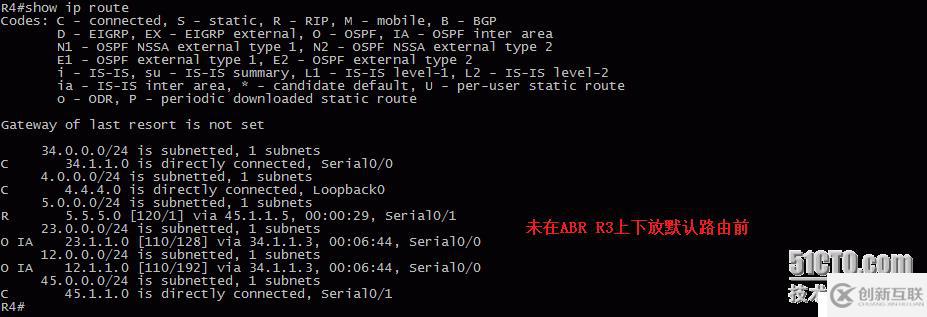

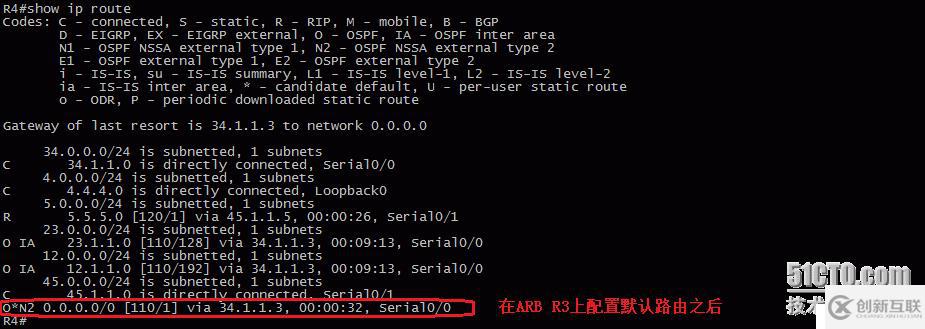

手動下放默認路由
