一. 引言--女媧造人的故事

成都創新互聯公司-專業網站定制、快速模板網站建設、高性價比德城網站開發、企業建站全套包干低至880元,成熟完善的模板庫,直接使用。一站式德城網站制作公司更省心,省錢,快速模板網站建設找我們，業務覆蓋德城地區。費用合理售后完善，10多年實體公司更值得信賴。

在天地混沌之際，上神女媧因為覺得自己太孤單，沒人跟它一起嗨，決定按照自己的模樣添加一些生物；于是呢，捏泥為人，并賦予了人生育的能力，所以女媧被稱為了人類的母親；

神話故事很美好，解釋了人類的來源，但是這個邏輯中其實有個缺陷，就是女媧從哪里來的？

那有些同學就會問了，這里說Binder設計，為什么要提到女媧造人的故事呢？這是因為二者在源頭這個問題的處理上有異曲同工之妙，嗯，后面會再做說明。

二. Android Binder簡介

Andoid Binder從Open Binder發展而來，提供了跨進程通信機制；其實linux已經提供很多的跨進程機制，比如管道，共享內存等等，那為什么google要使用binder呢？

其實，大家也可以思考下，針對于移動設備這種低配置的設備(相對于服務器)，新的進程間通信機制需要具備什么新的優點呢？

1.內存節省，因為移動設備的低配置，所以需要新的通信機制盡可能的節省資源，binder在跨進程數據拷貝時只進行一次；

2.高效性，比如對于手機這種東西，大家肯定希望它反應迅速，界面流暢；

3. 安全性，手機涉及了大量的用戶隱私，比如支付寶賬號，電話本聯系人號碼，短信記錄，通話記錄等等；

在linux系統中對于權限安全性管理，UID是一個很重要的東西，所以對于安全性，binder就在binder driver里面負責填寫調用進程的UID和PID；相比一些在應用程序填寫UID和PID的進程間通信機制，安全性得到了極大提高。

總體來說，Binder肯定是一個不錯的進程間通信機制，否則android經過這么多年的發展，如果Binder不是足夠優秀的話，以google的技術實力，早就被google替換了吧！

三.Binder通信關系總圖

Binder作為Android里面進程間通信機制，主要有4個模塊參與這個過程，分別是

client

service

ServiceManager

Binder Driver

client和service作為通信的模塊很容易理解，因為client需要和service通信，所以它們兩個必然會成為通信的一部分。

那service manager和Binder driver起的作用是什么呢？

service manager提供service的注冊，查詢等服務，那說的再明白一點，就是service Binder本地對象把自己和一個名字添加到service manager注冊；

這樣，client就可以向service manager通過指定的名字去查詢之前注冊的service，從而找到對應的Binder實體對象，再繼而生成屬于自己進程的Binder 引用對象。

最后把這個屬于自己進程的Binder引用對象和自己進程內的一個Binder代理對象對應起來；這樣client就間接的擁有了service Binder本地對象的引用，進而可以和service通信。

那Binder driver是做什么用的呢？

Binder driver提供的是橋梁的作用，比如從service注冊是service manager,抑或從client到service mangager查詢service，以及從client到service的通信，都需要通過Binder driver。

所以Binder driver提供了一個橋梁，同時在通信的過程中記錄了一些數據。

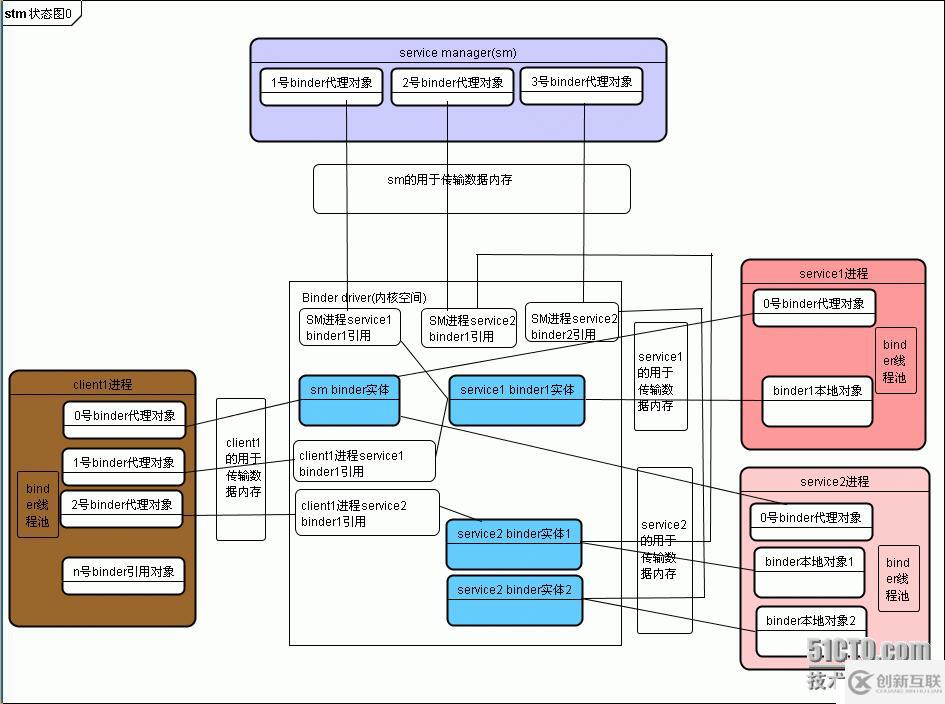

為了更好的說明，先上一張整體Binder的關系圖。

這張圖已經基本包括了binder通信過程中的所有對象，我們可以用言語來簡略的描述下這個過程和各個對象的含義，至于更詳細的我們后面再講。

過程簡短描述：

1.首先這張圖有兩個空間，用戶空間和內核空間；client, service,service manager運行在用戶空間；而binder driver運行在內核空間。

2.service manager首先注冊為binder driver的服務管理者，注冊的過程中，service manager會調用open和mmap方法來通知binder driver為它分配一塊最大不超過4MB的內存，當然這個大小可以由service manager來指定，service manager指定的是128KB。這塊內存同時被兩個虛擬地址應用，一個binder driver的一個是service manager的。

換句話就是說binder driver為service manager分配了一塊同時被內核空間和用戶空間映射的內存。

這也是binder驅動的精華，通過這種虛擬內存雙重映射，減少了binder driver和service manager之間的數據拷貝。

3.這樣，binder driver就記錄下了與service manager 對應的binder實體對象(也就是圖中的sm binder實體)。

并且強制規定sm binder實體對象對應的是句柄值是0。也就是其他進程來訪問service，只要它傳到binder driver的句柄值是0，那就意味著目標service就是service manager。

然后service manager進程進入等待狀態，等待別的進程來喚醒。比如別的進程要注冊service或者查詢service。

4.service進程啟動后，同樣會通過open和mmap方法通知binder driver為service進程分配一塊不超過4MB的內存，一般應用程序的是1MB左右(1mb - 8kb)。

同第2點一樣，這塊內存也被binder driver內核空間和service進程用戶空間的虛擬地址同時映射。

然后向service manager注冊service；正如第2點所言，binder driver強制規定了0號句柄對應的是service manager實體對象，所以service進程只要傳入0號句柄，然后把想注冊的service一起傳入過來就可以了。

5.binder driver接到service的ioctl調用后，找到第2點描述的sm binder實體，然后通過這個sm binder實體找到service manager對應的進程。

此時，service manager的進程正在睡眠等待狀態，于是binder driver把要處理的工作封裝成一個binder_transaction丟給service manager進程，也就是把數據拷貝到binder driver為service manager分配的那塊內存(也就是第2步binder driver為service manager分配的那塊內存)，這也是binder數據傳輸?shù)奈ㄒ灰淮螖?shù)據拷貝，然后喚醒它。

6.此時，service進程會返回service進程用戶空間，然后會再次進入binder driver，并且進入等待狀態；它需要等待service manager注冊service的返回結果。

7.service manager進程被喚醒后，回到service manager用戶空間，同時把binder driver拷貝過來的數據讀取出來，把名稱和從binder driver傳入的句柄值保存起來，再次執行結果通過ioctl指令通知binder driver。

8.service manager進程回到binder driver之后，通過之前第5步產生的binder_transaction找到之前調用的binder driver的service進程和線程，把第7點從service manager返回的結果讀出來，然后拷貝到binder driver為service分配的內存，再喚醒service線程。

9.service manager在binder driver完成之后，會再次進程等待狀態。

10.service進程被service manager進程喚醒之后，會回到service進程的用戶空間，然后把第8步binder driver拷貝service進程內存的數據讀取出來(這塊內存在binder driver中，被service進程和binder driver同時映射)，再完成最后的邏輯。

11.client進程啟動后，也會像service和service manager一樣通過open和mmap方法請求binder driver為client進程分配一塊內存用戶進程間通信。

12.client進程向service manager發起查詢service請求，同時傳入要查詢service的名稱，傳入的binder句柄值是0，也就是對應著service manager。

13.binder driver接受到client的查詢請求后，根據句柄值0找到service manager的binder實體對象(sm binder實體)，然后通過sm binder實體對象找到service manager進程。此時，service manager進程正處于等待狀態。

14.binder driver把從client傳入的數據拷貝到為service manager分配的那塊內存，生成一個binder_transaction，然后喚醒service manager進程。

15.client進程經過一些處理后進入等待狀態，等待service manager來喚醒。

16.service manager被喚醒后，把binder driver拷貝給它的數據讀取出來，當然最重要的是從client進程傳入的service 名稱。通過查找，找到名稱對應的句柄值。也就是第7點那個名稱和句柄值。然后通過ioctl再次回到binder driver。

17.binder driver通過binder_transaction找到第15點的client進程和線程，通過從service manager返回的句柄值找到binder driver里面對應的service 實體對象。然后喚醒client線程。

18.在binder driver里面,client線程根據service 實體對象，生成屬于client進程的binder引用對象，也就是一個句柄值，再返回client進程用戶空間。

19.在client進程用戶空間，把句柄值拷貝出來，封裝成一個BpBinder對象，BpBinder對象里面mHandle值就保存了這個句柄值。

20.client和service通信，client使用第19步獲取到的mHandle句柄值，發送給binder driver。

21.binder driver根據mHandle句柄值找到client進程內對應的binder引用對象，再根據binder引用對象找到它對應的binder實體對象，再根據binder實體對象找到其所在的binder進程。然后把數據拷貝到binder driver為service進程分配的那塊內存，再喚醒service進程。

22.client進程的調用線程進入等待狀態。

23.由于binder實體對象有個cookie值指向用戶空間service進程的的service地址，所以service在被喚醒后，它可以找到是由哪個service組件來響應此次服務(service進程內可能不止一個service組件)。

24.service完成自己的邏輯后，再次通過binder_ioctl通知binder driver，告訴binder driver處理結果，然后再喚醒client進程。這個過程就和service manager通知service是一樣的了。

這樣，整個通信過程就基本結束了。

ps:

1. 這里說的service和android應用里面說的4大組件service并不是一個概念，這里的service指的是提供Binder服務的Binder本地對象。

2. 上面說的Binder代理對象，Binder引用對象，Binder實體對象，Binder本地對象是按照從client到service的順序的，可以按個解釋下這幾個對象的含義。

a. Binder代理對象，運行在client用戶空間，對應的類是BpBinder，實現的關鍵在于它有個句柄mHandle變量，通過這個變量可以在Binder driver內核空間里面找到對應的Binder引用對象。

b. Binder引用對象，運行在Binder driver內核空間，對應的數據是binder_ref結構體。

c. Binder實體對象，運行在Binder driver內核空間，對應的數據是binder_node結構體。

d.Binder本地對象，運行在service用戶空間，對應的數據是BBinder，其實就是一個提供服務的Binder service。

3. 可能大家看到看到對于service manager在binder driver中， client和并沒有binder引用對象，而其他service在client進程中卻有binder 引用對象，這是為什么呢？

這個問題就回到文章開始的第一點，里面在描述女媧造人關于源頭這個問題上的時候，我們說神話故事里面假設女媧是事先存在的，從而彌補了這個故事里面的漏洞。

那在binder機制里面，也有這個問題：就是client通過service manager拿到service的binder句柄值，那么service怎么拿到service manager的句柄值呢？

就好比說人是女媧造的，那女媧又是哪里來的呢？

好吧，跟神話故事一樣，我們也是假設service manager是事先存在的，并且規定它的句柄值就是0。

那么client和service只要傳入句柄0就可以找到service manager在binder driver中的binder實體對象，自然也不需要binder 引用對象了。

而且service manager進程也不會像其他service進程一樣，可能存在多個service服務。

4. service manager請求binder driver為它分配的內存是128kb，一般應用程序(client, service)請求binder driver為它分配的內存是1MB - 8KB。

這是我們要求使用binder時不能傳輸大于1MB數據的原因，比如通過intent傳輸圖片，很有可能會超過binder傳輸上限。當然這個我們在后面分析代碼的時候會看到。

詳見：

android_proj/framework/base/libs/binder/ProcessState.cpp

#define BINDER_VM_SIZE ((1*1024*1024) - (4096 *2))

5. 在上圖中大家看到有些service進程中可能存在多個service組件，比如service2進程。它們都通過binder driver注冊到了service manager，但是它們有不同的名稱對應以及不同的service組件地址，這兩個區別分別會被service manager和binder driver(通過binder_node結構體的cookie數據)所記住。

所以可以區分。

6. binder線程池，用戶空間的程序有個線程池來響應binder driver，但是有個上限，一般是15個線程，詳見

android_proj/framework/base/libs/binder/ProcessState.cpp

open_driver(){

   ...

   size_t maxThreads = 15;

   result = ioctl(fd, BINDER_SET_MAX_THREADS, &maxThreads);

   ...

}

但是需要說明的是這15個線程指的是binder driver請求用戶空間程序創建的最大線程數(當應用程序線程數不足以響應binder請求時，binder driver會請求應用程序分配線程)，并不包括用戶空間程序主動注冊到binder driver的。

四. binder機制中的數據結構

在初步了解binder機制的通信過程后，我們需要更深一步的了解binder通信，所以需要簡單講解下binder通信過程中的數據結構。

用戶空間數據	binder driver內核空間數據	描述
flat_binder_object	binder_node	binder service對象描述，每個添加到binder driver的service都會對應一個binder_node，包括service manager也是 。 flat_binder_object顧名思義就是壓扁了的binder_object，為什么要壓扁呢？是為了傳輸?shù)男枨?，所以把binder對象從用戶空間傳輸?shù)絙inder driver內核空間的時候，就需要用到這個數據結構，比如addService的時候。
client,service進程	binder_proc	對應一個進程，當進程調用open方法打開binder driver的時候，binder driver會保存這個進程的相關信息，就是用binder_proc這個數據結構。 在上面我們說起過，一個進程中可能有多個service組件，比如service2進程，那在binder driver里面也是這種關系。 binder_proc和binder_node是一對多的關系。 binder_proc使用了紅黑樹的數據結構來描述了它里面binder_node。 紅黑樹的數據結構大家有不清楚可以百度下。
線程	binder_thread	binder_thread是線程在binder driver中的描述，所以binder_proc和binder_thread的對應關系也是1對多，也是用紅黑樹來組織的。
binder_transaction_data	binder_transaction	binder_transaction用來描述binder driver里面的一個事務。事務在數據庫里面用的比較多，binder driver也借用了這個概念。 那binder_transaction_data就剛好是用來描述從用戶空間到內核空間傳輸binder_transaction數據的。
-	binder_buffer	在前面描述過，binder driver會為每個進程分配一個不超過4MB的內存，用來傳輸數據。 那怎么來管理這塊內存呢？ binder driver把這塊內存劃成一頁一頁來管理，那一個binder_buffer就表示一頁。
-	binder_ref	binder driver里面的binder引用對象。 binder_ref主要的作用就是擁有一個句柄值，同時指向一個binder_node binder實體對象。 句柄值對應client里面的binder代理對象BpBinder里面的mHandle，所以client可以根據mHandle找到內核對應的binder_ref數據。 binder_ref關聯的binder_node對象，這樣，找到binder_ref后，就可以進一步找到binder_node。 binder_node上面講過，關聯了binder_proc，以及service進程里面的service組件，也就是binder本地對象。 所以，通過這一層層的關聯，都連接起來了。
-	binder_ref_death	跟binder本地對象死亡通知有關。 我們知道binder機制是這樣的引用的。 BpBinder(mHandle)->binder_ref->binder_node->BBinder binder本地對象。 那如果binder本地對象意外的掛了呢？比如service所在進程由于程序邏輯錯誤異常退出了，調用它的client怎么辦呢？ 所以為了部分解決這個問題，binder因為死亡通知這個功能，當binder本地對象消亡之后，需要通知正在監聽它的binder_ref client。
-	binder_work	binder driver的工作項描述，后面再具體描述。
binder_write_read	binder_write_read	ioctl指令BINDER_WRITE_READ的數據結構。

五. 實名binder對象和匿名binder對象

所謂的實名和匿名是針對service manager而言的，就是service manager知不知道這個binder對象的存在，并且給它一個名字相對應。

正如第一步里面所描述的女媧造人的故事，女媧可以造人，但是人也可以造人。如果把女媧比喻成service manager，那么第一代人就是實名binder對象，第一代人以及后面的人造的人就是匿名binder對象；

因為它對于女媧這個service manager而言，女媧并不知道它們的存在和名字。

這個比喻如果難以理解的話，那再舉個更加現實的栗子：

如果一個人想進入火車候車室，那么他需要火車票或者站臺票，那我們現在來做如下比喻:

例子	binder
進入候車室	實現binder通信功能
火車票	實名binder對象
站臺票	匿名binder對象
鐵道部	service manager
檢票口	binder driver

1.假如把進入候車室這個功能比喻成實現binder通信這個功能，那么：

2.火車票和站臺票都可以進入候車室，也就是說實名binder和匿名binder都可以完成進程間通信功能，這點并沒有什么區別。

3.由于火車票是實名制的，所以鐵道部能知道賣出的票和購買人的***一一對應；但是對于站臺票，鐵道部并不能知道這種對應關系；

那對于service manager和實名binder，匿名binder也是這種關系 -- service mangager清楚的知道所有實名binder的名稱，binder服務所在的進程等等信息，但是對于匿名binder卻一無所知，它甚至不知道匿名binder的存在。

4.購買站臺票不是想買就可以買的，需要持有火車票吃可以購買站臺票；

那對于實名binder和匿名binder也是如此，匿名binder不是想創建就能創建的，首先需要得到一個實名binder，通過實名binder得到匿名binder，具體例子可以參考bindService得到一個匿名binder的實現。

5.對于檢票口，不管是火車票還是站臺票都會從檢票口通過，所以檢票口可以記錄一些信息；同樣，對于binder driver，不管是實名binder還是匿名binder都會通過binder driver，binder driver也會記錄它們的信息。

六. binder ioctl指令

ioctl指令名稱	含義	注釋
BINDER_WRITE_READ	最重要的ioctl指令，后面可以執行很多binder命令操作。	獨特的先寫后讀的設計，給予了用戶空間程序更多的便利。
BINDER_SET_IDLE_TIMEOUT	暫未使用
BINDER_SET_MAX_THREADS	設置binder driver可以請求用戶空間進程最大線程數。	不包括用戶空間進程主動注冊到binder driver的線程。
BINDER_SET_IDLE_PRIORITY	暫未使用
BINDER_SET_CONTEXT_MGR	通知binder driver，當前進程成為binder機制上下文，也就是service mangager	binder driver里面只能存在一個service manager，多次調用會出錯。
BINDER_THREAD_EXIT	通知binder driver線程退出
BINDER_VERSION	返回當前binder driver版本號

七. binder命令

binder命令按照命令的流向性分為兩大類：

1.BC_XXX

2.BR_XXX

從用戶空間流向binder driver的命令被稱為BC_XXX，也就是binder command的簡稱；相應的從binder driver流向用戶空間進程的稱為BR_XXX，也就是binder return的簡稱。如下圖：

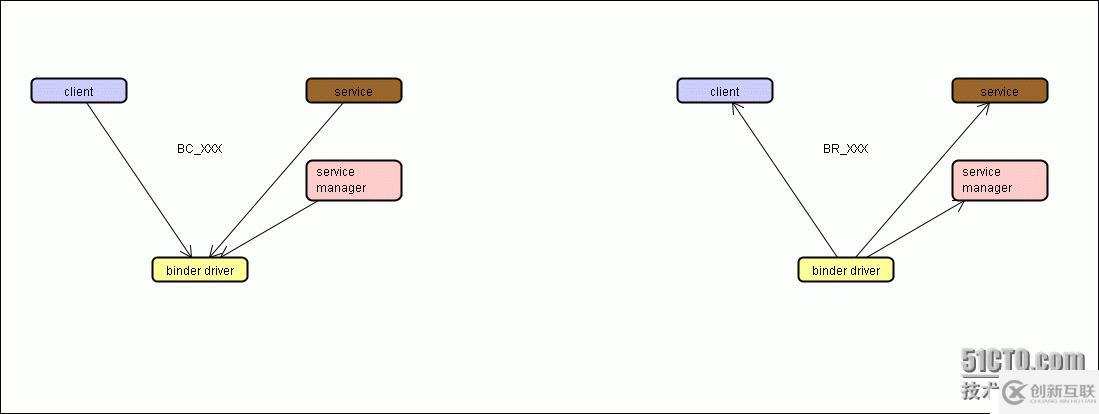

對于所有的binder 命令，可以用下面兩張表來描述：

具體可以參考./working_directory/kernel/goldfish/driver/staging/android/binder.h

enum BinderDriverCommandProtocol {

  ...

}

enum BinderDriverReturnProtocol {

  ...

}

3.BC_XXX

命令名稱	含義	注釋
BC_TRANSACTION	意思是進行一次transaction，比如addService，getService，或者client跨進程調用service方法等等。	最重要的binder命令之一，一般通過ioctl--BINDER_WRITE_READ來和binder driver交互。
BC_REPLY	回復binder driver	比如addService的時候，service manager在處理完自己的邏輯后會發送此命令到binder driver，告訴binder driver自己處理結果。
BC_ACQUIRE_RESULT	暫不支持
BC_FREE_BUFFER	通知binder driver去釋放一個binder_buff的內存，參數int表示此binder_buff在用戶空間進程的虛擬映射地址。	一般是在處理完一個事務之后，通知binder driver釋放先關內存。
BC_INCREFS	通知binder driver增加目標service 弱引用, 參數int表示目標service的handle值，
BC_ACQUIRE	通知binder driver增加目標service 強引用,參數int表示目標service的handle值.
BC_RELEASE	通知binder driver減少目標service強引用,參數int表示目標service的handle值.
BC_DECREFS	通知binder driver減少目標service弱引用,參數int表示目標service的handle值.
BC_INCREFS_DONE	通知binder driver BR_INCREFS命令執行完畢，一般由service進程在處理完binder driver的BR_INCREFS命令后向binder driver發出。
BC_ACQUIRE_DONE	通知binder driver BR_ACQUIRE命令執行完畢，一般由service進程在處理完binder driver的BR_ACQUIRE命令后向binder driver發出。	因為binder driver在請求service進程增加一個service組件的強引用之后，它需要等待service組件增加強引用計數的結果，它需要根據這個結果修改自己的一些狀態。
BC_ATTEMPT_ACQUIRE	暫不支持
BC_REGISTER_LOOPER	通知binder driver此進程進入BINDER_LOOPER_STATE_REGISTERED狀態，再經過一些處理就會進入就緒狀態，可以處理進程的事務。 此命令是binder driver通知用戶空間進程創建線程后，用戶空間進程創建線程后會調用此命令，通知binder driver此線程已經準備好。
BC_ENTER_LOOPER	用戶空間進程主動請求binder driver通知此線程可以處理進程間binder 通信請求，一般如果沒有事情做的話，會進入等待狀態。	此命令和BC_REGISTER_LOOPER的區別就是 BC_ENTER_LOOPER是用戶空間進程主動通知binder driver的， BC_REGISTER_LOOPER是binder driver發現此用戶空間進程的線程池?zé)o法響應binder通信，需要創建新線程；然后向目標用戶空間進程發出請求創建線程命令 用戶空間進程創建線程完畢后，會調用BC_REGISTER_LOOPER通知binder driver。
BC_EXIT_LOOPER	通知binder driver此線程退出
BC_REQUEST_DEATH_NOTIFICATION	client請求binder driver注冊目標service組件的死亡通知	以便在目標serive組件死亡的時候得到通知，然后client可以處理自己的邏輯。
BC_CLEAR_DEATH_NOTIFICATION	client通知binder driver取消注冊對某個service binder本地對象的死亡通知監聽
BC_DEAD_BINDER_DONE	client通知binder driver對某個service進程的binder本地對象死亡通知處理完畢。

4.BR_XXX

命令名稱	含義	注釋
BR_ERROR	通知用戶空間進程，binder driver處理出現異常
BR_OK	通知用戶空間進程，binder driver處理成功
BR_TRANSACTION	binder driver請求用戶空間進程處理一個事務，事務的數據方法binder_transaction_data結構體中，	比如addService的時候，binder driver請求service manager去注冊一個service。
BR_REPLY	binder driver通知用戶空間進程處理完畢	比如用戶空間進程發起的BC_TRANSACTION 處理完畢后，binder driver就會反饋BR_REPLY
BR_ACQUIRE_RESULT	暫不支持
BR_DEAD_REPLY	binder driver反饋目標binder對象已經死亡，返回錯誤。
BR_TRANSACTION_COMPLETE	binder driver反饋事務處理完成
BR_INCREFS	binder driver請求用戶空間進程增加指定binder本地對象的弱引用
BR_ACQUIRE	binder driver請求用戶空間進程增加指定binder本地對象的強引用
BR_RELEASE	binder driver請求用戶空間進程減少指定binder本地對象的強引用
BR_DECREFS	binder driver請求用戶空間進程減少指定binder本地對象的弱引用
BR_ATTEMPT_ACQUIRE	暫不支持
BR_NOOP	沒有什么操作
BR_SPAWN_LOOPER	binder driver請求用戶空間進程分配一個線程；這種情況一般是在用戶空間進程線程池?zé)o法處理binder driver間通信請求的情況下。
BR_FINISHED	暫不支持
BR_DEAD_BINDER	通知用戶空間進程所監聽的binder本地對象已經銷毀
BR_CLEAR_DEATH_NOTIFICATION_DONE	在用戶空間進程請求BC_CLEAR_DEATH_NOTIFICATION命令后，binder driver返回這個命令通知用戶空間進程
BR_FAILED_REPLY	binder driver返回失敗

八. 引用計數

在第七點的表中，我們提到了所有的Binder協議命令，其中包括類似BC_INCREFS，BC_ACQUIRE，BC_RELEASE，BC_DECREFS之類的命令，表中解釋是維護binder對象的引用計數；那為什么要進行這樣的設計呢？

那我們可以來做這樣一種假設：

client進程引用service進程的一個binder本地對象正在通信，如果這個時候service進程把這個binder本地對象回收了怎么辦？

為了解決這個問題，binder機制使用了引用的概念：

在Java里面，我們知道維護一個對象的生命周期可以通過強引用，軟引用，弱引用和虛引用來實現(具體的區別大家可以百度，里面一些區別和技巧還是很有用的，特別是軟引用用來實現圖片的緩存)，只要一個對象被從垃圾回收的根節點強引用所關聯，那么它是不會被回收的。

所以，類似的，binder機制里面也采用這個概念。

那，binder driver為什么不直接引用binder 本地對象呢？

這是因為binder driver是在內核空間，binder本地對象在service進程的用戶空間，不能直接引用。

所以，binder 機制才通過這種通過命令調用的方式，通知service進程為指定的binder本地對象增加/減少引用，從而達到維護用戶空間service進程binder本地對象生命周期的目的。

九. 死亡通知機制

通過上面幾點介紹，一到七點保證了binder間進程通信，第八點保證了生命周期管理，一切看起來都那么完美。

但是，還是有意外情況發生，那就是：

提供服務的service進程死亡了怎么辦？

對應這個問題,client和binder driver都愛莫能助，因為它們也無法控制service進程的生命周期。又回到了第八點闡述的那個問題：

client進程引用service進程的一個binder本地對象正在通信，如果service進程的binder本地對象不存在了怎么辦？

對于service進程死亡，一般可以分為兩種情況：

1.正常死亡，比如程序自己退出

2.異常退出，比如因為程序里面的一個邏輯錯誤導致進程退出

如果是第1種情形，程序會自己主動close掉自己進程打開的binder driver；從而調用到binder driver的binder_release函數。

如果是第2種情形，操作系統會幫我們close，從而也可以調用binder driver的binder_release函數。

所以，上面兩種可能都可以在binder driver的binder_release函數中去解決。

binder 機制死亡通知的過程是這樣的：

a.client進程拿到指向service進程binder本地對象的引用后，它可以向這個service進程binder本地對象請求注冊一個死亡通知(其實就是BpBinder，因為它實現了死亡通知的接口)。

b.binder driver記錄下了這層對應關系。

c.當binder driver檢測到目標service進程已經死亡時，它找到這個進程所有binder本地對象在binder driver里面對應的binder實體對象。

d.然后根據binder實體對象找到所有引用它的binder引用對象，如果發現binder引用對象有注冊死亡通知，那么就封裝一個binder_work項給binder引用對象所在的進程，然后喚醒它；讓那個進程去完成自己的邏輯。

至此，binder設計篇內容全部提供完畢，下面會寫一些binder實現篇的東西，也就是從代碼的角度來分析這些內容。
