概念

動態路由協議按照按照工作范圍可以分為IGP和EGP，IGP工作在一個AS之內，主要用來發現和計算路由，常見的IGP包括OSPF，RIP，ISIS等。EGP工作在AS與AS之間，在AS之間提供無環路的路由信息交換。BGP（Border Gateway Protocol）就是EGP的一種。

站在用戶的角度思考問題，與客戶深入溝通，找到臺兒網站設計與臺兒網站推廣的解決方案，憑借多年的經驗，讓設計與互聯網技術結合，創造個性化、用戶體驗好的作品，建站類型包括：成都做網站、成都網站建設、成都外貿網站建設、企業官網、英文網站、手機端網站、網站推廣、主機域名、雅安服務器托管、企業郵箱。業務覆蓋臺兒地區。

與IGP不同，BGP的著眼點不在于自動發現網絡拓?fù)洌谂c在AS之間選擇最佳路由和控制路由傳播。

BGP的幾個特點

使用TCP作為傳輸協議：BGP使用TCP作為傳輸層協議，監聽端口號為179（目的端口號），本地端口號任意，為單播傳遞。由于BGP進行的是AS之間的路由傳播，對可靠性的要求是比較高的，因此選用TCP作為傳輸協議。
支持CIDR：支持無類域間路由？
增量更新：路由更新時，BGP只發送更新的路由，因?yàn)锽GP存儲的路由信息與IGP相比是十分巨大的（幾百萬條）。
增強型的距離矢量路由協議：BGP使用AS-Path作為距離矢量，在將路由發布給EBGP鄰居時，會在AS-Path屬性中添加自身的AS號
無環路：包括AS內防環和AS間防環。AS在進行EBGP發布時會攜帶自身的AS號，在接收EBGP信息時會丟棄攜帶自身AS號的路由信息，達成AS間防環。IBGP學到的路由只會通告給EBGP Peer，不會通告給IBGP Peer，形成水平分割，完成AS內防環。
路由策略豐富：能夠?qū)β酚蓪?shí)現靈活的過濾和選擇
可防止路由震蕩：
易于擴展：主要是通過TLV進行擴展

AS

自治系統AS（Autonomous System）是由同一個技術管理機構管理，使用統一路由策略的一些路由器的集合。

每個AS都有唯一的AS號，AS號由IANA分配，編號范圍為1_{65535。其中1到64511是注冊的因特網編號，64512}65535是私有網絡編號。

BGP的分類

運行在一個AS內部的IBGP和運行在AS之間的EBGP。

IBGP：在一個AS內，各個路由之間通常都是通過IGP（OSPF）互通的，因此可以使用回環口來與各個IBGP Peer建立TCP連接，實現IBGP。由于一個回環口可以走多個物理鏈路，因此這樣的鏈接更加穩定。

EBGP：在不同的AS之間，往往是只有直連接口的，此時只能通過直連接口建立TCP連接。在某些場景下，通過制定EBGP的大跳數和靜態路由，也可以使用環回口建立BGP鄰居關系。

工作原理 報文分類

open：TCP建立之后發送的第一個消息，作用為協商BGP參數，包括版本號、AS號等。試圖建立連接的兩個BGP peer會互相發送open報文。
update：用于交換路由信息，包括撤銷路由信息和可達路由信息，及其各種路由屬性。
keepalive：用于維護鄰居關系，建立鄰居關系的peer之間會周期性的發送該報文。
notification：BGP中的差錯校驗。在BGP的整個流程中，一旦檢測到任何形式的差錯，Speaker都會發送該報文，同時解除對應的鄰居關系。對應的peer在接收到notification報文之后也會解除鄰居關系。
route-refresh：用于在改變路由策略后，請求對等體重新發送路由信息。在不斷開TCP連接的情況下，更新一次路由信息。

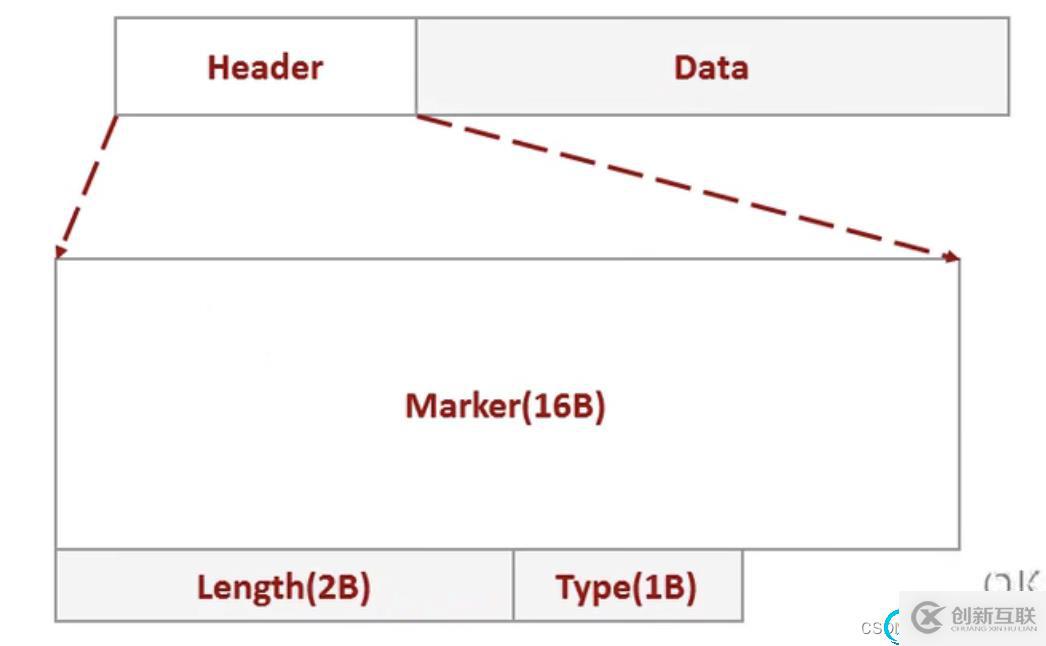

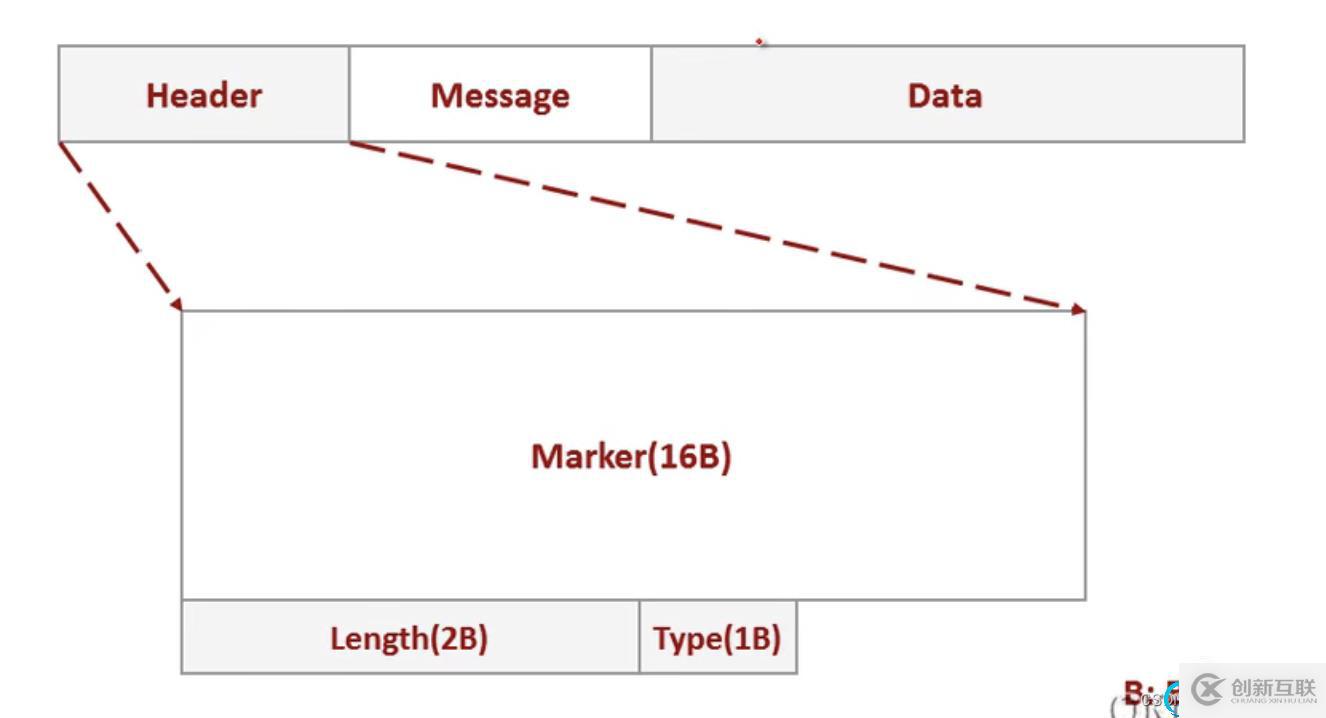

BGP報文

Marker：全部為1
Length：報文長度
Type：報文類型（open，keepalive…）
Message：具體報文信息

open報文

Version：BGP版本
My Autonomous System：自身AS號
Hold Time：保持時間，如果在保持時間內沒有接收到keepalive報文則斷開鄰居關系。Hold Time一般為keepalive發送周期的三倍，為180s。
BGP Identifier：BGP id，通常為route-id。
Opt Param Len：可選參數長度
Opt Param：可選參數

keepalive報文

keepalive報文只有報文頭

update報文

Withdraw Routes Length：不可達路由信息長度
WIthdraw Routes：不可達路由信息
Path Attribute Length：可達路由信息長度
Path Attribute：可達路由屬性
Network Layer Reachability Information：可達路由信息

notification報文

Error Code：錯誤碼
Error SubCode：二級錯誤代碼

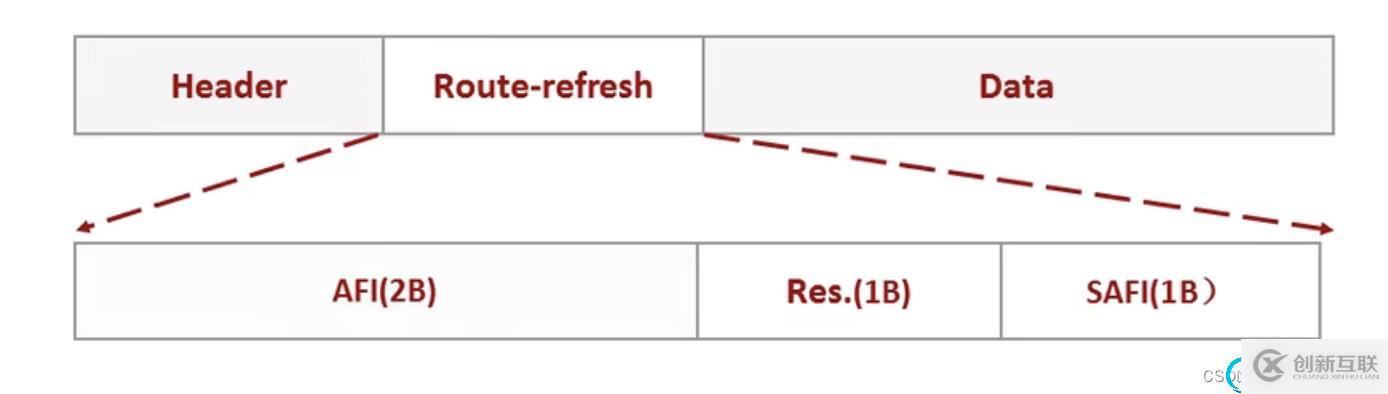

Route-Refresh報文

AFI：路由類型，ipv4、ipv6

BGP狀態機

BGP共有6個狀態，分別是Idle，Connect，Active，Open Sent，Open Confirm，Established。在實際設備上能看到的穩定狀態包括Idle，Active，Connect，以及Established。

一個正常的BGP Peer流程如下：
首先給當前設備輸入一個想要建立Peer的IP地址，如果該地址不可達，則會一直處于Idle狀態。
如果可達，當前設備會發送一個SYN報文，進入Connect狀態嘗試與對端建立TCP連接。
如果TCP連接建立成功，會給對端發送一個Open報文，進入Open sent狀態，等待對端的回復
如果收到對端發送過來的Open報文，則進入Open Confirm狀態，等待對方發送的keep alive報文
在收到Keep Alive報文之后，BGP鄰居關系正式建立，進入Established狀態
Established狀態中的Peer會每隔一段時間（默認是30秒）給對端發送keep alive報文，如果一段時間（默認三個Keep alive周期，90s）沒有收到對端發送的keep alive報文，則會進入Idle狀態
如果在任何一個環節收到Notification報文，則會接觸鄰居關系，進入Idle狀態
如果TCP建立連接失敗，則會進入Active狀態，繼續嘗試建立TCP連接，在重試超時過后，則會重新回到Connect狀態。因此如果有默認路由，但是TCP連接建立不起來，當前設備會處于Connect和Active狀態的循環。

BGP對等體之間的交互原則

IBGP路由，只發送給EBGP對等體
EBGP路由，發布給所有IBGP和EBGP對等體
只將最優路由發布給對等體
只將更新信息發布給對等體

交互細則

在連接剛建立時，BGP Speaker會將自己產生的所有路由發布給新的對等體。
多條路徑時，BGP Speaker只會選擇最優路徑給自己使用，因此發布給對等體的只有最優路徑。
BGP Speaker會將接受到的EBGP路由發布給所有的IBGP鄰居和EBGP鄰居，同時還要保證IBGP鄰居的下一跳可達。
BGP Speaker從IBGP學到的路由不會再發布給IBGP鄰居，這也稱為BGP的水平分割，可以有效避免AS內部產生回路。這種連接方式稱為全互聯。
BGP Speaker從IBGP學到的路由是否發布給EBGP對等體要視IGP和BGP的同步情況決定。如果IGP中存在相關路由則發布。

路由反射器

為了防止環路，通過IBGP學到的路由是不會發布給IBGP鄰居的，因此為了實現AS內部的路由傳遞，有兩個辦法：
一是為所有路由器建立Fullmesh連接，在網絡較小時尚可實施，但在網絡較大時顯然是不現實的。
二是設置一個路由反射器，由路由反射器發布IBGP的所有路由。路由發射器是一個與AS內所有路由器都建立Peer關系的路由器，在反射器收到IBGP路由時，會將該路由發布給其他所有IBGP鄰居。

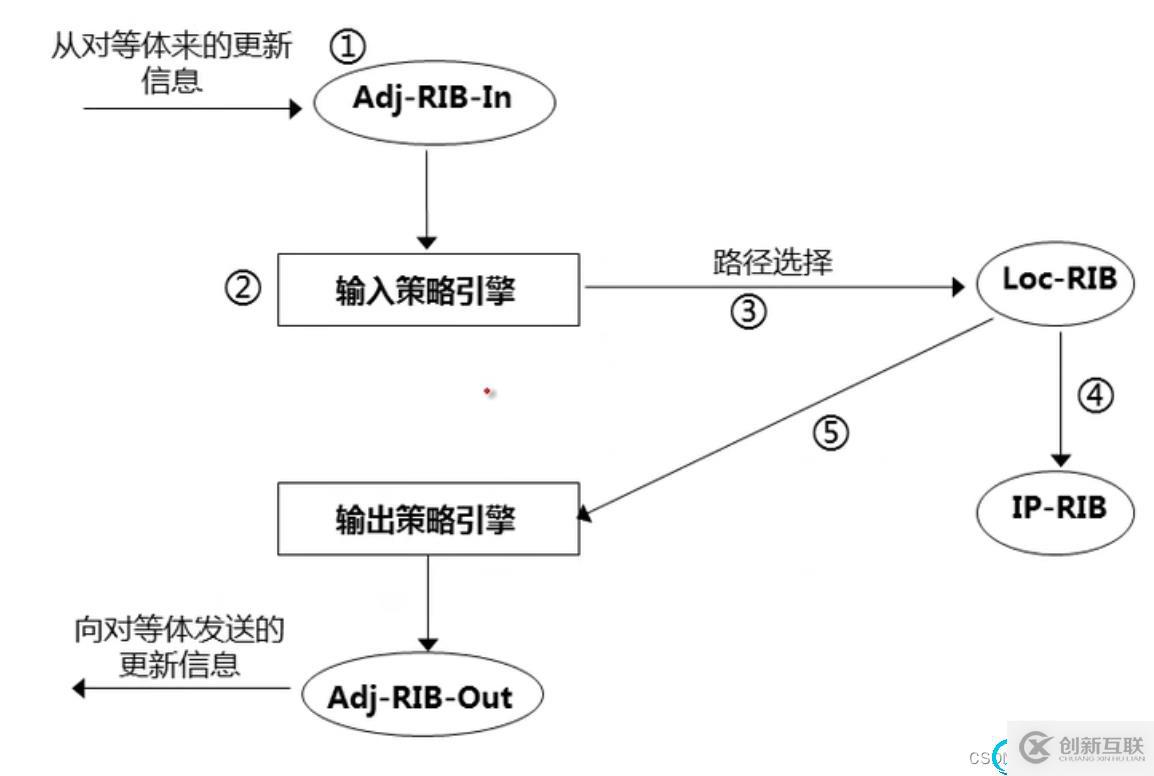

BGP數據庫

IP路由表（IP-RIB）：存儲全局路由信息，用于轉發
BGP路由表（Loc-RIB）：BGP路由信息庫，包括本地BGP Speaker學習到的所有路由信息。其中的最優路徑會被復制到IP路由表中用于轉發。
鄰居表：BGP對等體列表
Adj-RIB-In：其他對等體發布給本地BGP Speaker且尚未處理的路由信息。
Adj-RIB-Out：本地BGP Speaker發布給其他對等體的路由信息。

BGP屬性

BGP路由屬性是一套參數，它是對特定理由的進一步描述。

BGP屬性分類

公認必遵（Well-known mandatory）：所有BGP路由器均可識別，Update時必須攜帶，否則路由會報錯。
公認任意（Well-known discretionary）：所有BGP路由器均可識別，Update時可以選擇攜帶。
可選過度（Optional transitive）：部分BGP路由可識別，如果BGP路由不識別，在接收到該種類的屬性之后可以選擇性的發送給其他路由。
可選非過渡（Optional non-transitive）：部分BGP路由可識別。如果BGP路由器不識別該類型屬性，不會對其進行記錄，同時也不會發布給其他對等體。

常見BGP路由屬性

Origin（Well-known mandatory）：定義路徑信息的來源。IGP(i)，EGP(e)，Incomplete(?)，分別是從通過IGP學到的，從BGP學到的，還有通過其他方式學到的。
AS_PATH（Well-known mandatory）：按矢量順序記錄某條路由從本地到目的地址所要經過的所有AS編號。相當于AS的路由信息。
Next hop（Well-known mandatory）：記錄下一跳信息。在IBGP傳輸過程中，該值默認不變。而在EBGP傳輸中，該值會被修改為建立TCP連接的IP地址。
Local_Preference（Well-known discretionary）：標識流量離開本AS之后所走路徑的優先級，數值越大優先級越高。在IBGP的發布中會攜帶該屬性，可以通過配置該屬性控制流量從自身AS的出路徑。
Atomic_Aggregate（Well-known discretionary）：
Aggregator（Optional transitive）：
Community（Optional transitive）：相當于給路由打上一個標簽，分為公共團體屬性和私有屬性。常用標簽：NO_ADVERTISE，帶有此標簽的路由不會被通告給任何對等體。NO_EXPORT，帶有此標簽的路由只會在AS內部傳播，這里的AS是包括聯盟的大AS。NO_EXPORT_SUBCONFED：帶有此標簽的路由只會在小AS內傳播。
Originator-ID（Optional non-transitive）：
Cluster-List（Optional non-transitive）：
MP_Reach _NLRI：
MP_Unreach_NLRI：
Extended_Communities：
MED：可以通過EBGP發布該屬性，在兩個AS之間有多條線路可以互通時可以通過該屬性為各個線路設置優先級，MED值越小優先級越高。通過該屬性可以控制其他AS到當前AS入流量的路徑，前提是對端AS的路由器支持該屬性。

BGP選路規則

當BGP對等體接收到到達同一目的地的多條路由時，會逐條按照下面的方式進行優選：
如果路由的下一跳不可達，忽略此路由。
優選協議選值（PreVal）最高的路由。PreVal每個BGP對等體可以單獨設置，默認為0。這個不是BGP傳播的屬性，相當于在設備上直接對各個路由打上的優先級。
優選本地優先級（Loc_Pre）最高的路由。默認為100. Loc_Pre只會在本地AS內通過IBGP傳播。Loc_Pre只會在沒有值的時候被添加，一條路由如果已經有了Loc_Pre，便不會再做修改。
優選本地生成的路由。在本地路由中，優選聚合路由，在聚合路由中，優選aggregate生成的手動聚合路由，其次summary automatic自動聚合路由。network引入的路由優先級高于import-route引入的路由。
優選AS_PATH最短的路由。
比較Origin屬性，按照IGP，BGP，incomplete的順序進行優選。
優選MED值最低的路由。
優選EBGP的路由，相比IBGP。
優選BGP下一跳IGP Metric較小的路由。
當以上條件全部相同時，視為等價路由，可以進行負載均衡。
