先上效果圖：

第一個簡單版本

第一眼看上去可能會有點不知道怎么開始，因此我們先來關注如何創建一個簡單的版本。首先，我們需要為圖表編寫 HTML 標簽：

<div class="chart">
  <div class="bar-1"></div>
  <div class="bar-2"></div>
  <div class="bar-3"></div>
  <div class="bar-4"></div>
  <!-- 一直到 bar-12 -->
</div>

這些bar- 開頭的 div 標簽將對應柱狀圖中的一條柱子，整篇文章所需要的 HTML 就這么多。

現在按照我的步驟和簡單的解說一步一步用 CSS 把柱狀圖大概的樣式畫出來，不用過多地?fù)?dān)心下面出現的可能對你有些陌生的 CSS 語義，稍后我們將重點介紹關于 CSS Grid 的知識。

好了，現在開始我們的 CSS 樣式編寫。我們先對父元素添加一些必要的樣式：

* {
  box-sizing: border-box;
}

html,
body {
  margin: 0;
  background-color: #eee;
  display: flex;
  justify-content: center;
}

.chart {
  height: 100vh;
  width: 70vw;
}

我們需要在圖表中有 12 個條形，中間有 5px 的間距，按此需求，我們可以對父類.chart 編寫如下 Grid 相關的樣式：

.chart {
  display: grid;
  grid-template-columns: repeat(12, 1fr);
  grid-template-rows: repeat(100, 1fr);
  grid-column-gap: 5px;
}

對于熟悉 Grid 布局的人來說，這是非常簡單的。上面代碼表達的是：“我想要 12 列，每個子元素具有相同的寬度(1fr = 1 fraction)，高度分為 100 等分，1 等分為一行（這樣方便計算），它們之間有 5px 的間隔。”

到這里，我們的圖表仍然是空的，因為我們沒有告訴我們的子元素如何去占用網格中的空間。我們使用grid-row-start 和grid-row-end 屬性來填充網格中的垂直空間，后而我們將通過改變這兩個屬性來定義各個子元素自己的高度。為樣式類為bar 開頭子元素添加如下樣：

[class*='bar'] {
  grid-row-start: 1;
  grid-row-end: 101;
  border-radius: 5px 5px 0 0;
  background-color: #ff4136;
}

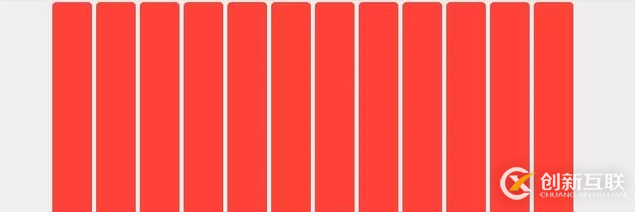

現在可以得到這樣的效果：

我們告訴每個柱狀圖從網格的頂部(1)開始，然后在底部(101)結束。上面我們把網格劃分了 100 行，為什么要使用 101 作為該屬性的值呢？如果你被這些 Grid 屬性搞蒙了，沒關系！在我們繼續之前，讓我們對此進行一點探討。

理解網格線

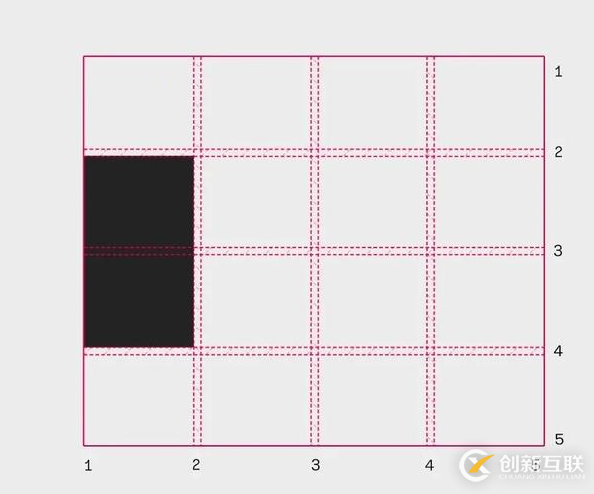

Grid 布局的一個特殊之處就是網格線的概念，這對理解這個新的布局工具非常重要。以下是網格線在四行四列網格中繪制的示意圖:

這四行四列的對應的樣式是這樣的（特殊的黑色區域?qū)?yīng)的樣式類為special-col）：

.grid {
  grid-gap: 5px;
  grid-template-columns: repeat(4, 1fr);
  grid-template-rows: repeat(4, 1fr);
}

.special-col {
  grid-row: 2 / 4;
  background-color: #333;
}

grid-row 是grid-row-start 和grid-row-end 的簡寫屬性，前者表示元素在網格中的開始位置，后者表示元素在網格中的結束位置。注意到?jīng)]，黑色塊是從第 2 條網格線開始的，并在第 4 條網格線結束（而不是在第 4 行）。如果我們想讓那個黑盒子填滿所有 4 行，那么我們需要在第 5 條網格線結束，即：1 / 5。理解這一點很重要。

換句話說，我們不應該認為子元素在一個網格中占據整個行或列，而應該只跨越這些網格線的。我花了不少時間才從概念上理解并習慣了這一點，因為我最近深入研究了 Jen Simmons 關于這個問題的教程。

回到示例

這就是為什么在我們上面的圖表示例中，所有列都在 101 這個值結束，因為 101 代表的是第 101 條網絡線，而不是第 100 行。

現在，由于我們的.chart 使用了 vw/vh 單位，也就有了一個響應良好的圖表，不需要再做其它的額外工作來支持響應式。如果你調整瀏覽器大小，你會發現它可以很好地壓縮或延伸，它總是占據整個視窗。

理解了網絡線的概念，我們就可以很輕松地為柱子調整高度了，我們需要讓各柱子高度參差不一。

.bar-1 {
  grid-row-start: 55;
}
.bar-2 {
  grid-row-start: 1;
}
...(略);

最后我們使寄偶數的柱子顏色不一樣：

[class*='bar']:nth-child(odd) {
  background-color: #ff4136;
}

[class*='bar']:nth-child(even) {
  background-color: #0074d9;
}

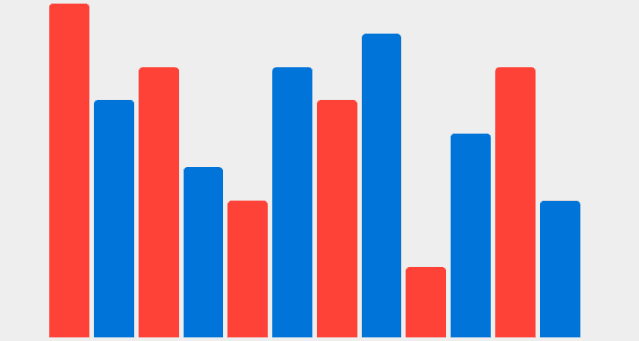

效果：

我們就這樣制作完成了一個支持響應式的柱狀圖。當然，這個示例只是一個開始，距離要達到實際應用的效果還有很多事情要做。比如畫標注和軸、通過 JS 來綁定真實的業務數據等。
