一、實驗準備：

（1）GNS3 軟件：
1、二層交換機一臺
2、三層交換機一臺
3、兩臺 PC機
4、一臺 DHCP服務器

在隆堯等地區，都構建了全面的區域性戰略布局，加強發展的系統性、市場前瞻性、產品創新能力，以專注、極致的服務理念，為客戶提供成都網站建設、成都做網站 網站設計制作定制網站建設,公司網站建設,企業網站建設,品牌網站設計,全網整合營銷推廣,成都外貿網站制作,隆堯網站建設費用合理。

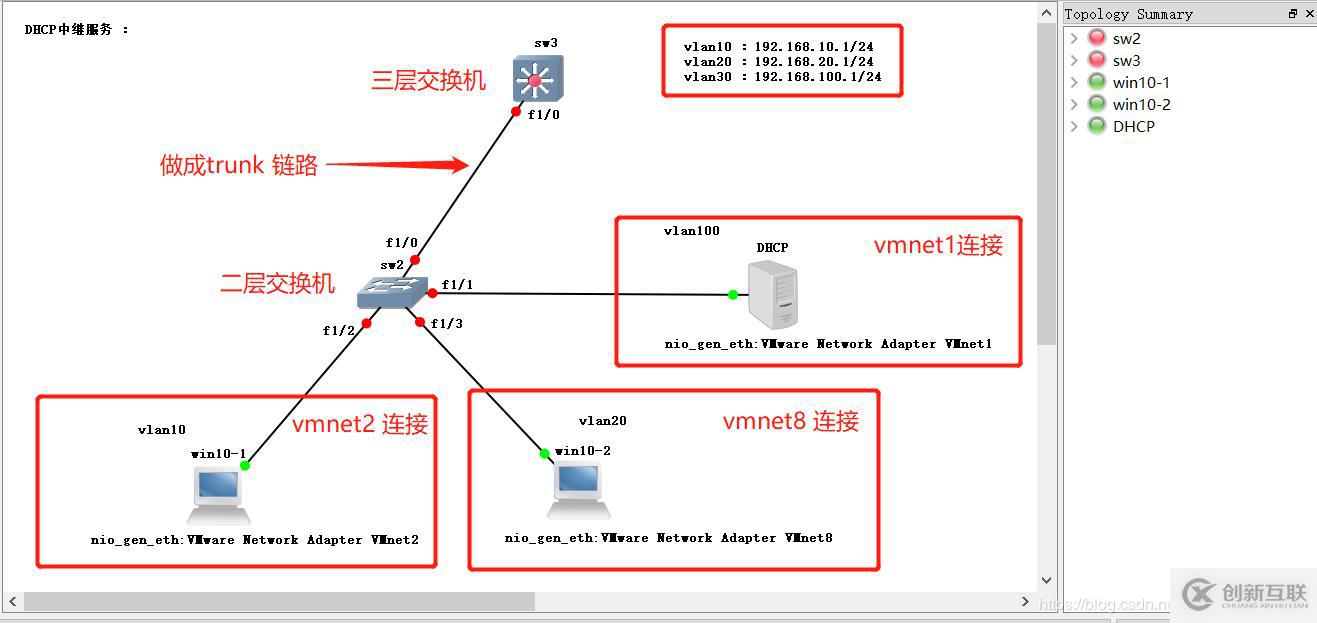

實驗拓撲圖：

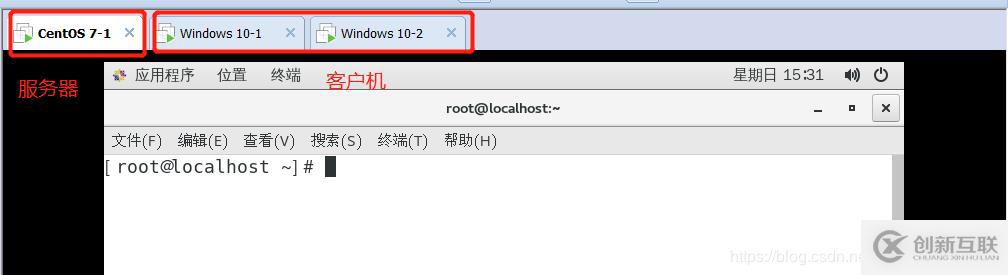

（2）VMware虛擬機（vmnet1、vmnet2、vmnet8都是僅主機模式）

1、開啟一臺CentOS7 作為dhcp服務器使用
2、開啟兩臺Windows 作為客戶機

二、實驗開始：

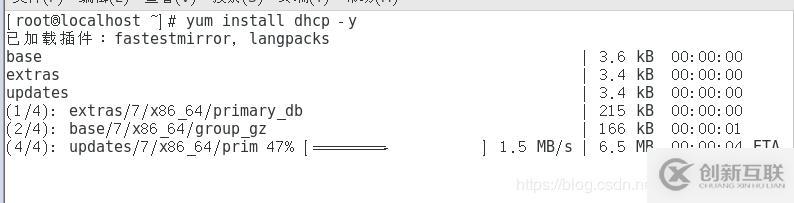

第一步：在能夠聯網的情況下，給服務器安裝 dhcp服務

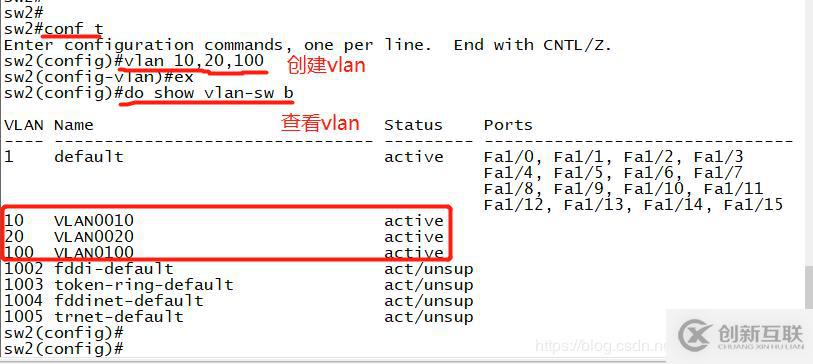

第二步：進入二層交換機中，創建三個不同的 vlan

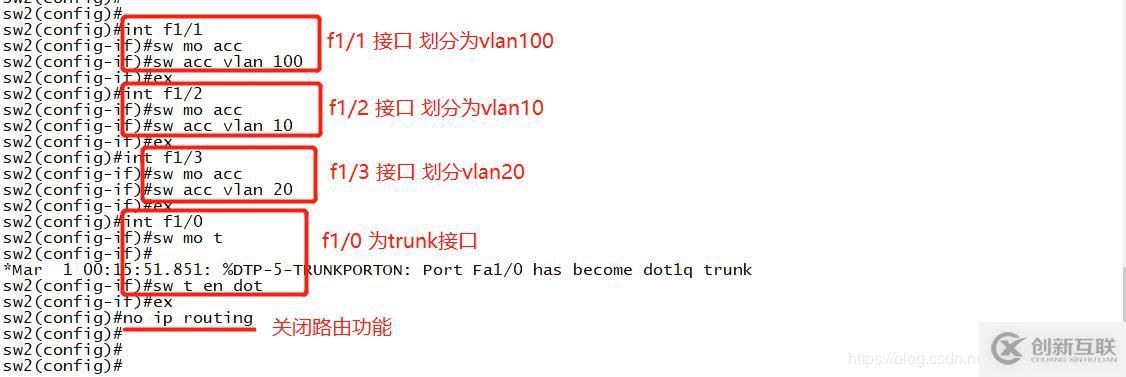

第三步：進入sw2，給各個不同的接口，劃分各自的 vlan，并且給f1/0 做trunk鏈路接口。

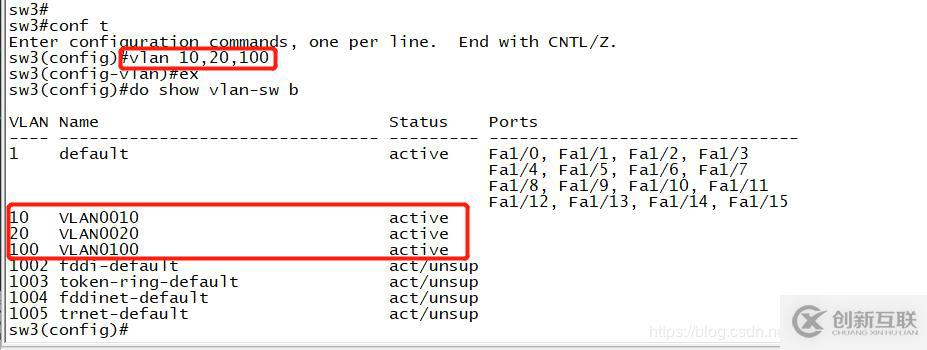

第四步：進入sw3，配vlan

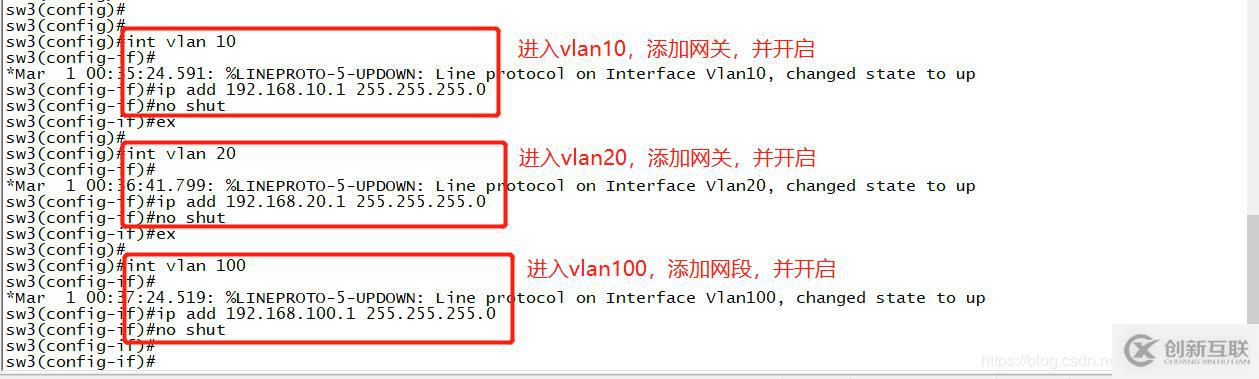

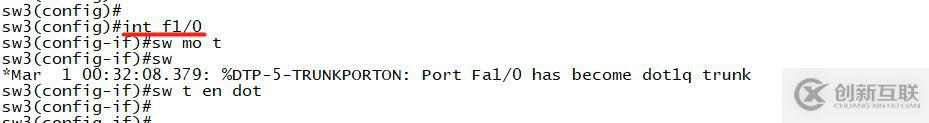

第五步：在sw3中，配trunk接口，并且給各個不同的vlan的虛擬接口配各自的網關。

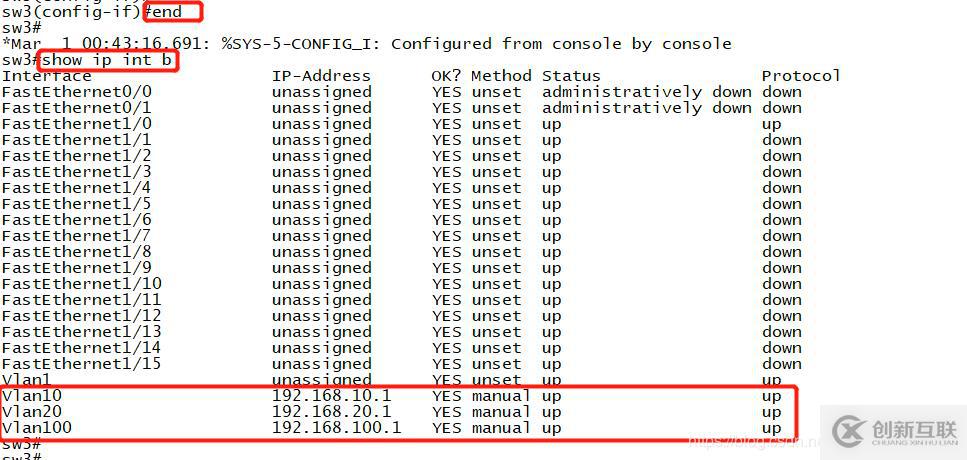

第六步：配好ip地址之后，end退出來，要檢查一下IP是否都正確，都對應上了。
輸入 show ip int b 命令

第七步：回頭給服務器，先將網卡設置成僅主機模式，再配置靜態 IP地址

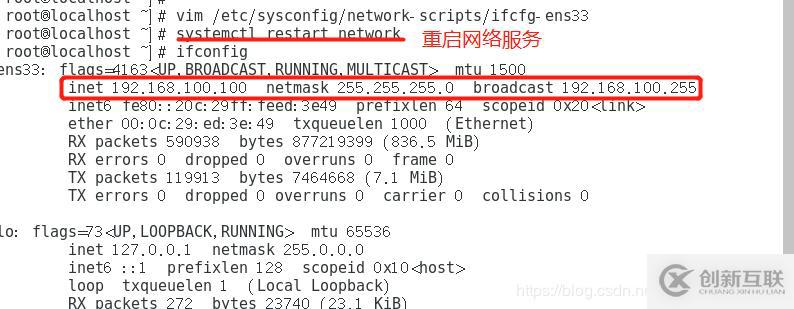

第八步：重啟網絡服務，并查看ip地址

第九步：修改dhcp文件（這部分如果不是很了解，可以看我的上一篇博客）

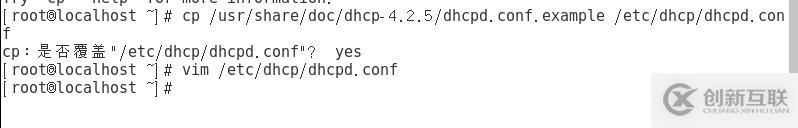

先復制案例文件到 /etc/dhcp/dhcpd.conf

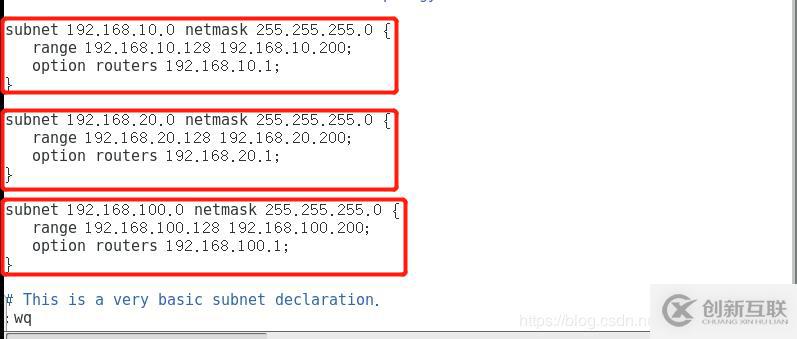

再進入到 /etc/dhcp/dhcpd.conf 文件中修改區域配置文件，添加三個不同的網段

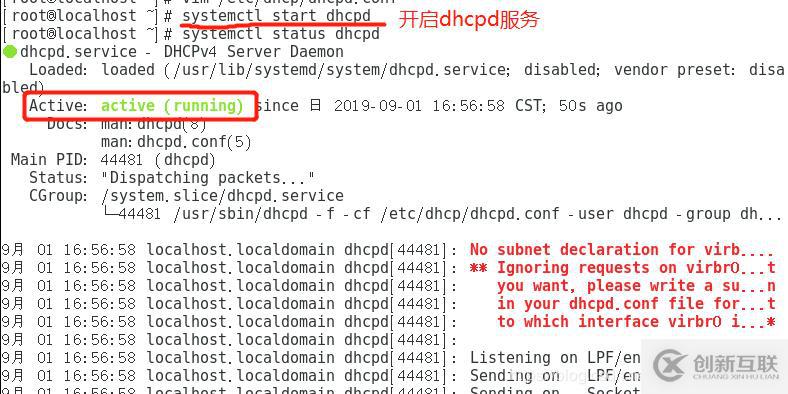

第十步：開啟dhcp服務，并查看是否是活躍狀態

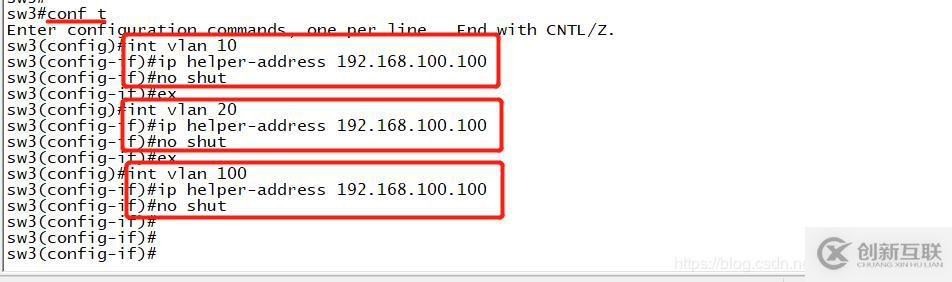

第十一步：在sw3中，進入各個網關接口配dhcp中繼

第十二步：測試實驗結果，在兩臺客戶機中，試試看能不能獲取到來自dhcp服務器的不同vlan的ip地址（此時，兩臺客戶機必須都是僅主機模式）

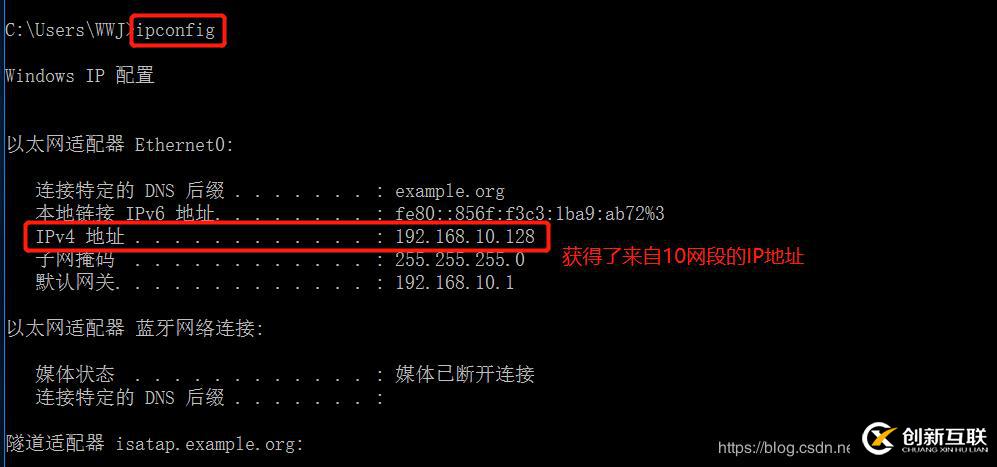

（1）先是win10-1 是vlan10，獲取的應該是10網段的 ip地址。

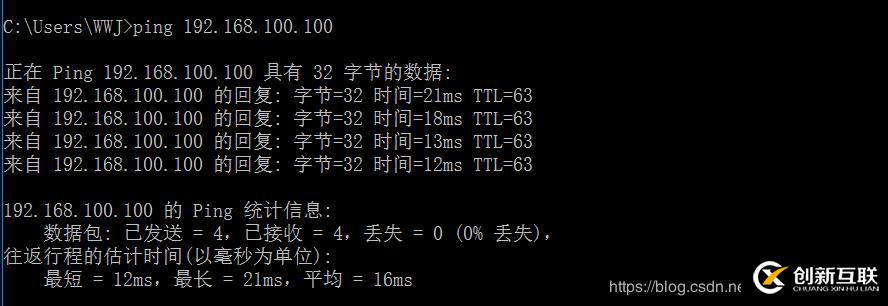

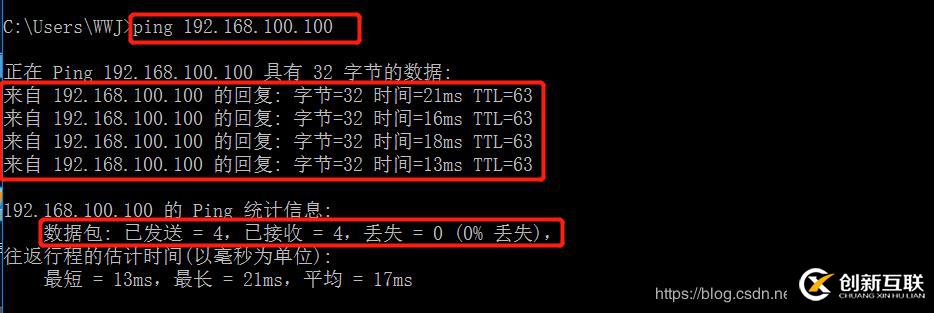

并且能夠和192.168.100.100 互通

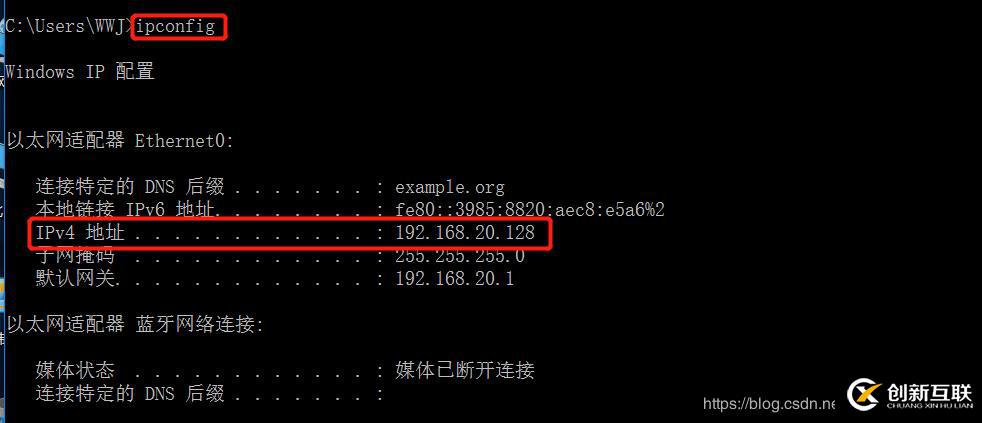

（2）win10-2 對應的是vlan20，獲取的應該是20網段的 ip地址。

并且也是能夠和192.168.100.100實現互通的

此時實現全網互通。
