發現現在工業SCADA上或者電信網管方面用圖表的特別多，雖然絕大部分人在圖表制作方面用的是echarts，他確實好用，但是有些時候我們不能調用別的插件，這個時候就得自己寫這些美麗的圖表了，然而圖表輕易做不成美麗的。。?？吹接幸粋€(gè)網站上在賣的圖表，感覺挺好看的，就用 HT for Web 3D 做了一個小例子，挺簡單的，也挺好看的，哈哈~

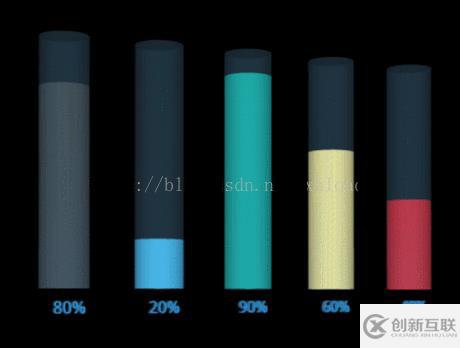

動態效果圖如下：

這個例子用 HT 實現真的很容易，首先創建一個 HT 中最基礎的 dm 數據模型，然后將數據模型添加進 g3d 3d 組件中，再設置 3d 中的視角并把 3d 組件添加進 body 元素中：

dm = new ht.DataModel();
g3d = new ht.graph4d.Graph4dView(dm);
g3d.setEye(0, 185, 300);
g3d.addToDOM();
g3d.getView().style.background = '#000';

接著就是造這五個chart圖表?xiàng)l了，我的思路是這樣的，里層有一個節點，外層一個透明的節點，底部一個 3d 的文字顯示當前的百分比。

里層的節點非常容易，我直接用的 HT 封裝的 ht.Node 創建了一個新的節點對象，然后通過 node.s 方法來設置 node 節點的樣式：

var node = new ht.Node();
node.s({
    'shape3d': cylinderModel,
    'shape3d.color': color,
    '3d.movable': false
});
node.a({
    'myHeight': s3[1],
});
node.p3([p3[0], s3[1]/2, p3[2]]);
node.s3(s3);
dm.add(node);

其中要說明的是，'shape3d':cylinderModel 這個樣式的設置，首先，shape3d 屬性指定顯示為 3d 模型的圖標效果，cylinderModel 是用 HT 自定義的一個 3d 模型，可參考 HT for Web 建模手冊：

cylinderModel = ht.Default.createCylinderModel(1000, 0, 1000, false, false, true, true);

然后設置了一個動態變化的屬性 myHeight，在 HT 中，node.a 方法是預留給用戶存儲業務數據的，我們可以在這邊添加任意多個屬性。

接下來我們要?jiǎng)?chuàng)建的是外部的透明節點，這個節點的構造方式基本上與內部節點相同，就是多了一點“透明”的樣式設置：

var cNode = new ht.Node();
cNode.s({
    'shape3d': cylinderModel,
    'shape3d.transparent': true,
    'shape3d.opacity': 0.2,
    'label.color': '#fff',
    '3d.movable': false
});
cNode.p3([p3[0], 50, p3[2]]);
cNode.s3(20, 100, 20);
dm.add(cNode);

要先設置 ‘shape3d.transparent’ 為true，再設置 ‘shape3d.opacity’ 透明度。

最后是 3d 文字，呈現 3d 文字需要一個 json 格式的 typeface 字體，然后通過 ht.Default.loadFontFace 來加載 json 格式的字體到內存中，詳情請參考 HT for Web 3D 手冊：

ht.Default.loadFontFace('./wenquanyi.json', function(){
    //......
    var text = new ht.Node();
    text.s3([5, 5, 5]);
    text.p3(cNode.p3()[0]-5, -10, 0);
    dm.add(text);
    text.s({
        'shape3d' : 'text',
    'shape3d.text': node.a('myHeight')+'%',
    'shape3d.text.curveSegments': 1,
    '3d.movable': false
    });
});

因?yàn)槲覀冇玫?typeface 字體的繪制方式是無數個三角形構成的一個字，會占用很大的內存，所以我把圖形的曲線的精細度調得較低，但是還是很清晰，如果你們能找到性能更好的字體，可以使用并且告知我一下，我們目前沒找到占用內存小的字體。

最后，要?jiǎng)討B(tài)的變化 chart 圖表中的柱形圖，我們得設置動畫，并且將 3d 字體也同步更新數值：

setInterval(function(){
    if(node.a('myHeight') < 100){
        node.a('myHeight', (node.getAttr('myHeight')+1));
    node.s3(20, node.a('myHeight'), 20);
    node.p3(p3[0], node.a('myHeight')/2, p3[2]);
    }else{
        node.a('myHeight', 0);
    node.s3([20, 0, 20]);
    node.p3([p3[0], 0, p3[2]]);
    }
    if (text) text.s('shape3d.text', node.a('myHeight')+'%');
}, 100);

這里，我自定義的屬性 “myHeight” 就起到了決定性的作用，我用這個屬性來存儲變量，而且可以任意更改變量的值，這樣就能實現動態綁定的效果了。

還有不懂的可以留言，或者直接去我們官網上查看手冊 HT for Web，有更多你想不到的效果能快速實現哦~
