1.什么是DHCP協議

DHCP，動態主機配置協議，前身是BOOTP協議，是一個局域網的網絡協議，使用UDP協議工作，常用的2個端口：67(DHCP server),68(DHCP client)。DHCP通常被用于局域網環境，主要作用是集中的管理、分配IP地址，使client動態的獲得IP地址、Gateway地址、DNS服務器地址等信息，并能夠提升地址的使用率。簡單來說，DHCP就是一個不需要賬號密碼登錄的、自動給內網機器分配IP地址等信息的協議。

2.DHCP協議中的報文

DHCP報文共有一下幾種：

DHCP DISCOVER : 客戶端開始DHCP過程發送的包，是DHCP協議的開始

DHCP OFFER ： 服務器接收到DHCP DISCOVER之后做出的響應，它包括了給予客戶端的IP（yiaddr）、客戶端的MAC地址、租約過期時間、服務器的識別符以及其他信息

DHCP REQUEST ： 客戶端對于服務器發出的DHCP OFFER所做出的響應。在續約租期的時候同樣會使用。

DHCP ACK ： 服務器在接收到客戶端發來的DHCP REQUEST之后發出的成功確認的報文。在建立連接的時候，客戶端在接收到這個報文之后才會確認分配給它的IP和其他信息可以被允許使用。

DHCP NAK ： DHCP ACK的相反的報文，表示服務器拒絕了客戶端的請求。

DHCP RELEASE ： 一般出現在客戶端關機、下線等狀況。這個報文將會使DHCP服務器釋放發出此報文的客戶端的IP地址

DHCP INFORM ： 客戶端發出的向服務器請求一些信息的報文

DHCP DECLINE : 當客戶端發現服務器分配的IP地址無法使用（如IP地址沖突時），將發出此報文，通知服務器禁止

使用該IP地址。

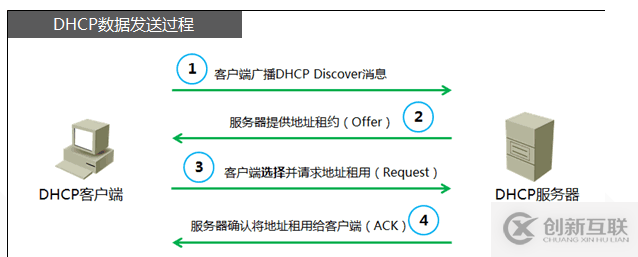

DHCP 的 工作流程：

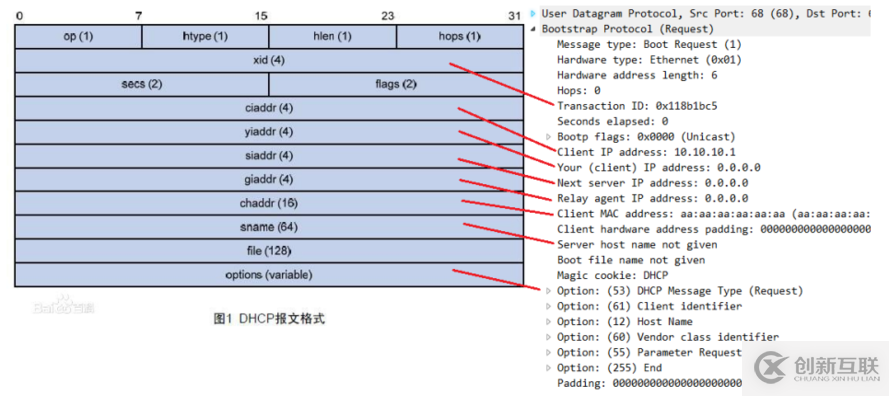

3.DHCP協議包的組成

Xid : 隨機生成的一段字符串，兩個數據包擁有相同的xid說明他們屬于同一次會話

Ciaddr : 客戶端會在發送請求時將自己的ip地址放在此處

Yiaddr : 服務器會將想要分配給客戶端的ip地址放在此處

Siaddr : 一般來說是服務器的ip地址.但是注意！根據openwrt源碼給出的注釋，當報文的源地址、siaddr、option->server_id字段不一致（有經過跨子網轉發）時，通常認為option->srever_id字段為真正的服務器ip，siaddr有可能是多次路由跳轉中的某一個路由的ip （下圖中wireshark抓包中也有標明siaddr為nextserver ip address）

Chaddr : 客戶端的mac地址

Giaddr : 如果需要跨子網進行DHCP地址發放，則在此處填入經過的路由器的ip地址

Sname : 服務器主域名

Options : 可以自由添加的部分，用于存放客戶端向服務器請求信息和服務器的應答信息

二:DHCP客戶端

1.什么是DHCP客戶端

 DHCP客戶端一般來說是局域網中獨立的PC主機。

 DHCP客戶端發出的DHCP DISCOVER包是DHCP協議的開始。

 延續租期、發現、釋放IP地址等大多數DHCP中的行為都是由DHCP客戶端主動發起。

2.DHCP自動狀態機

DHCP獲得ip地址的4步驟：discover->offer->request->ack(nak)

DHCP刷新租期的步驟：request->ack(nak)

DHCP釋放ip的步驟：release

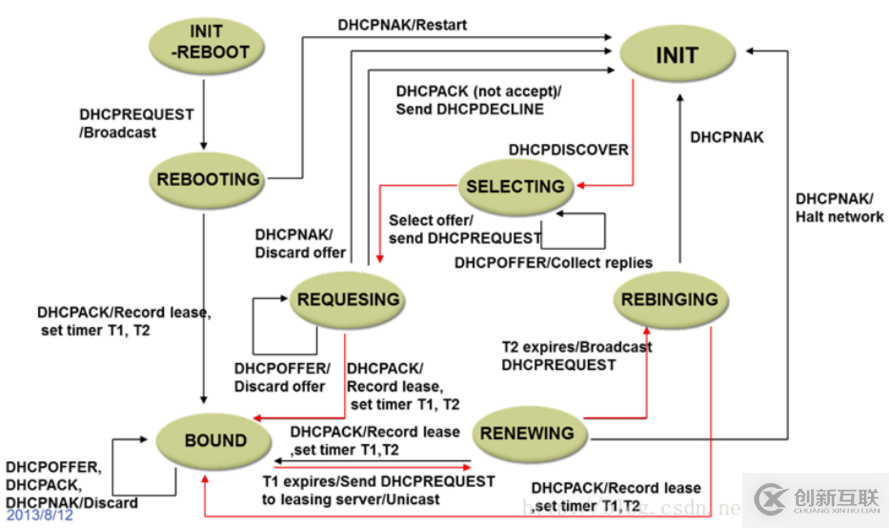

wnr2000v5 1.0.0.8的代碼中沒有發現rebooting、init-reboot狀態。所以DHCP client的狀態一般從init開始，完整的狀態機如下圖（紅色代表客戶端的狀態跳轉）：

三:DHCP服務端

1.什么是DHCP SERVER

DHCP SERVER指的是服務器端，在路由器上體現的就是給LAN端動態分配IP的功能。DHCP SERVER負責接收客戶端的DHCP請求，管理LAN端所有的IP網絡設定資料，相比于BOOTP，DHCP通過“租約”來實現動態分配IP的功能，實現IP的時分復用，從而解決IP資源短缺的問題。其地址分配方式有三種，分別是人工配置（由管理員對每臺具體的計算機指定一個地址），自動配置（服務器為第一次連接網絡的計算機分配一個永久地址），動態配置（在一定的期限內將地址租給計算機，租期結束后客戶必須續租或者停用該地址），而對于路由器，經常使用的地址分配方式是動態配置。

2.兩個租約表

靜態租約表： 對應一個靜態租約存儲文件，server運行時從文件中讀取靜態租約表。

動態租約表： 對應一個周期存儲文件，server周期性將租約表存進該文件，在程序開始時將會讀取上次存放的租約表。（租約表記錄了當前所有分配的租約，包括靜態鏈接的）。

3.基本原理

原則上DHCP SERVER是一直處在被動接受請求的狀態，當有客戶端請求時，服務器會讀取獲得客戶端當前所在的狀態以及客戶端的信息，并在靜態租約表和動態租約表中進行檢索找到相應的表項，再根據客戶端的狀態執行不同的回復。當收到客戶端的首次請求時，DHCP服務器先查找靜態租約表；若存在請求的表項，返回這個客戶的靜態IP地址；否則，從IP地址池中選擇可用的IP分配給客戶，并添加信息到動態數據庫中。此外，服務器將會周期性的刷新租約表寫入文件存檔，在這個過程中會順便對動態租約表進行租期檢查。

執行回復動作：

DHCPOFFER：

靜態租用： 首先匹配MAC地址，看是否能在靜態租約表中找到對應的項，若能找到就把IP分配給他。靜態表中的IP不能被其他客戶使用。

動態租用：

a.server試圖分配給client上次分配過的IP，在這之前檢查這個IP是否正在使用。

b.discover中含有request ip 時，檢查該IP是否在地址池范圍，是否正在使用，是否到期，是否是靜態IP，網絡上是否已經存在。

c.discover不含request ip，從地址池上尋找一個最小的可用IP分配。

DHCPACK: 根據是否含有request ip和server ip識別客戶端現在init_reboot,selecting,renewing/rebinding中的哪個狀態，并根據以下規則執行DHCPACK回復：

a.若client處于selecting狀態，驗證request ip和server ip是否同服務器中的匹配。

b.若client處于init_reboot狀態，驗證request ip是否符合租約記錄。

c.若client處于renewing/rebinding狀態，驗證client ip address是否符合租約記錄。

DHNAK :

a.請求的IP是靜態IP，但是MAC地址無法與其對應。

b.上面DHCPACK中驗證失敗。　　

服務器還可能會收到其他包:

DHCPDECLINE: server會把租約表中相關client硬件地址置空，并保存這個地址一段時間。

DHCPRELEASE: 清空租期回收IP。

DHCPINFORM: 回復DHCPACK，數據包含有關于server的信息。

四：解析DHCP的工作方式

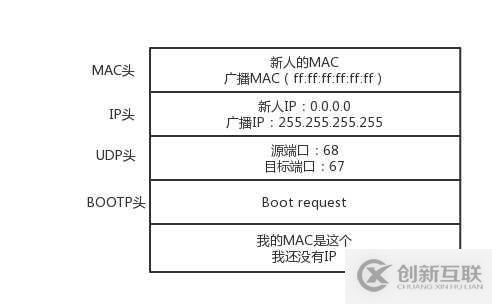

1.當一臺機器新加入一個網絡的時候，它只知道自己的MAC地址，如何獲取IP呢？ 這一步我們稱為DHCP Discover. 新機器使用IP地址0.0.0.0發送一個廣播包，目的IP為255.255.255.255. 廣播包封裝了UDP，UDP封裝了BOOTP。 廣播報的內容像這樣：

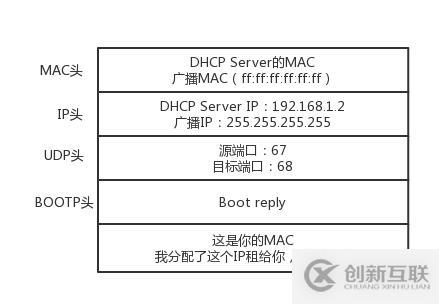

2.如果一個網絡管理員在網絡里面配置了DHCP Server的話，他就相當于這些IP的管理員，他立刻知道來了一個“新人”，會租給它一個IP地址，這個過程我們稱為DHCP Offer. DHCP Offer的格式如下：

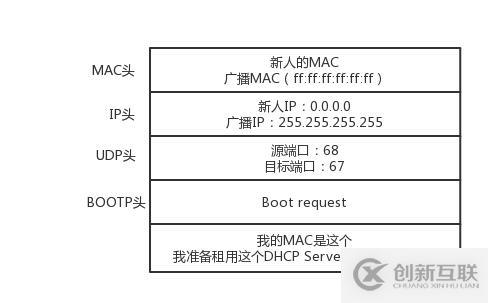

3.如果有多個DHCP Server，這臺新機器會收到多個IP地址，它會選擇其中一個DHCP Offer，一般是最先到達的那個，并且會向網絡發送一個DHCP Request廣播數據包，包中包含客戶端的MAC地址，接受的租約中的IP地址，提供此租約的DHCP服務地址等。

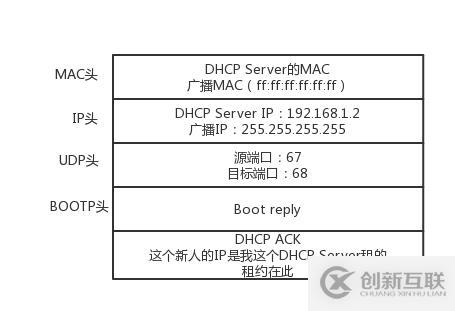

4.DHCP Server接收到客戶機的DHCP request之后，會廣播返回給客戶機一個DHCPACK 消息包，表明已接收客戶機的選擇。
