一、前言

openstack當下已成為各大公有云廠商的選，作者也在一個公有云廠商做外協（對，就是那個出折疊屏手機的廠商），他家的網絡設備默認是做白名單（deny any），只允許指定放通的流量經過，生產環境中出于網絡安全的因素也不允許permit any any，本文就詳細說明他家的openstack公有云場放通哪些網絡平面及為什么要放通這些平面。我們假設每個服務器有4張網卡，管理和業務流量分開，eth0/eth2走管理流量，eth5/eth6走業務流量進行說明。

成都創新互聯是一家集網站建設,港南企業網站建設,港南品牌網站建設,網站定制,港南網站建設報價,網絡營銷,網絡優化,港南網站推廣為一體的創新建站企業，幫助傳統企業提升企業形象加強企業競爭力?？沙浞譂M足這一群體相比中小企業更為豐富、高端、多元的互聯網需求。同時我們時刻保持專業、時尚、前沿，時刻以成就客戶成長自我，堅持不斷學習、思考、沉淀、凈化自己，讓我們?yōu)楦嗟钠髽I(yè)打造出實用型網站。

二、openstack的構成

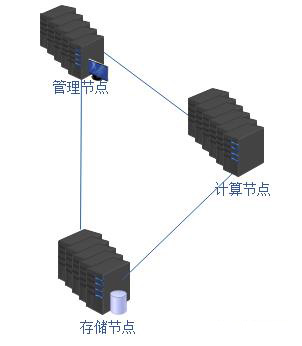

openstack是一個云操作系統，大體可分為：控制節點，計算節點、網絡節點、存儲結點，生產環境中為了避免網絡節點成為瓶頸都會開啟dvr功能（即東西走向的流量不會再經過網絡節點，南北走向的流量也只當vm在沒有fip的情況下才會走網絡節點），上述架構可以簡化為下圖所示：

三、vm的創建過程

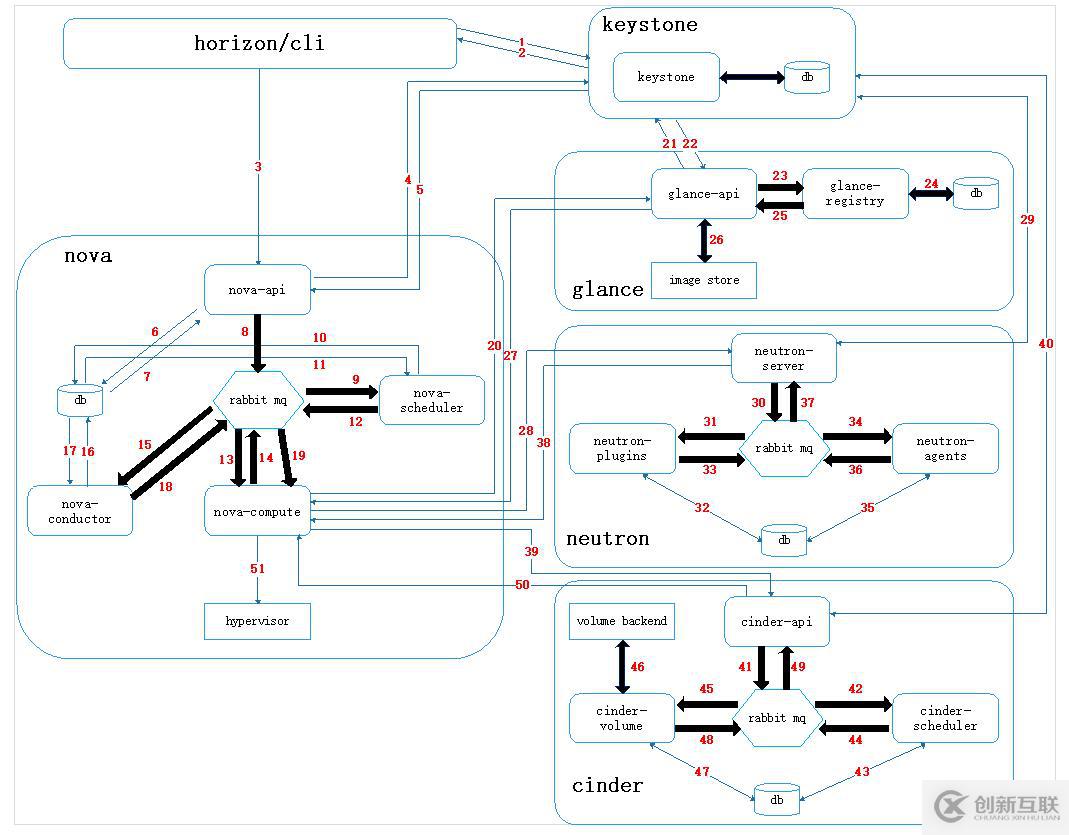

要了解放通vlan的準則，首先要了解一個vm在openstack中是如何生成的，每一個vm稱為一個實例，每一個實例好比一臺電腦，一個電腦要能正常工作，除了有計算資源外還需要有操作系統、網絡、硬盤，這些功能在openstack中對應的通過nova、glance、neutron和cinder組建實現。下圖是簡化后的vm創建流程，詳細流程可以參考作者其他博文。簡化后虛擬機的創建流程為：

1. 客戶端通過keystone認證后，發起vm創建請求；
2. nova-api接收到請求后，通過scheduler組件選擇一個承載vm的宿主機；
3. nova-compute組件提供vm所需要的計算功能，同時向glance、neutron、cinder組件的api發起請求，請求鏡像、網絡和存儲資源。至此，一個電腦所需的組件就已經具備齊全；
4. nova-conpute通過libvert聯系提供hypervisor的計算節點主機（kvm、xen，vmware等）。

四、放通vlan說明

1.管理節點
管理節點使用eth0/eth2作為管理接口，生產場景中操作系統由pxe進行安裝，安裝后的主機通過管理平面進行通信，同時nova-conpute需要通過各組件的api請求資源，并對后端存儲進行管理，所以需要放通的vlan為：
==eth0/eth2==
pvid：

• pxe #安裝操作系統；

vlan：

• om #主機間管理平面通信，如nova-conpute向其他組件api發起請求；
• api #此處的api是external-api，是用于第三方產品調用管理節點，如監控等；
• storage #管理節點管理后端存儲；
• vtep #他家的產品中需要?jiǎng)?chuàng)建2個管理虛擬機對物理主機和虛擬機進行管理，所以還需要放通vtep平面。

端口	放通vlan
eth0/eth2	pvid:pxe vlan:om/api/vtep/storage

2.計算節點
計算節點在上圖中表示為hypervisor，是實際提供計算能力的主機，eth0/eth2作為管理口，eth5/eth6作為業務口，放通的vlan為：
==eth0/eth2==
pvid：

• pxe #安裝操作系統；

vlan:

• om #主機間管理平面通信；
• storage #vm實際存儲在后端存儲中，需要計算節點能夠訪問存儲節點。

==eth5/eth6==
vlan:

• vtep #計算節點之間建立的vxlan隧道，用于不同宿主機上vm間的通信；
• fip #為計算節點內部的vm提供dnat功能，可以讓用戶通過internet訪問（eip轉換成fip）。

端口	放通vlan
eth0/eth2	pvid:pxe vlan:om/storage
eth5/eth6	vlan:vtep/fip

3.存儲節點
存儲節點使用eth0/eth2作為管理業務口，放通的vlan為：
==eth0/eth2==
pvid：

• om #安裝操作系統及管理流量，此處沒有為pxe單獨劃分一個vlan，pxe使用的是om平面的vlan；

vlan：

• storage #存儲節點的業務平面。

端口	放通vlan
eth0/eth2	pvid:om vlan:storage

以上就是openstack公有云場景下需要放通的網絡平面。
