selectio的原理是什么

本文小編為大家詳細介紹“selectio的原理是什么”,內容詳細,步驟清晰,細節處理妥當,希望這篇“selectio的原理是什么”文章能幫助大家解決疑惑,下面跟著小編的思路慢慢深入,一起來學習新知識吧。

創新互聯專注為客戶提供全方位的互聯網綜合服務,包含不限于成都網站制作、成都網站建設、潮南網絡推廣、成都小程序開發、潮南網絡營銷、潮南企業策劃、潮南品牌公關、搜索引擎seo、人物專訪、企業宣傳片、企業代運營等,從售前售中售后,我們都將竭誠為您服務,您的肯定,是我們最大的嘉獎;創新互聯為所有大學生創業者提供潮南建站搭建服務,24小時服務熱線:18982081108,官方網址:jinyejixie.com

1.目的

Xilinx SelectIO IP是為了將LVDS傳輸過來的串行信號變?yōu)椴⑿袛?shù)據。

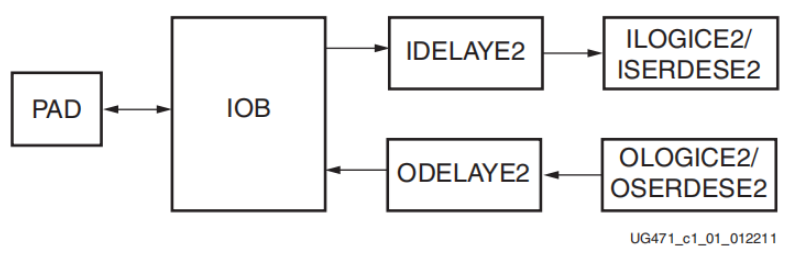

selectio的原理是什么

2.原理

該IP內包含一個IDELAY和ISERDES分別是用來進行調節bit對齊和字節對齊。

3.動態相位調節(DPA)

步驟一:比特對齊

   控制tap(一共可以調節32個tap,半個時鐘光周期)進行相位對齊,找到數據的正中心,首先找到數據的左邊界,然后找到數據的右邊界,最后取這兩個邊界的中心就相當于數據tap的均值,使得數據穩定可以被采集。

步驟二:字節對齊

    控制slip進行劃位,找到訓練的數據字節,保證后續數據正常。舉個例子,如果發送的數據為A5,上面的比特對齊得到的數據為D2,則通過bitslip可以進行移位得到A5.具體的SDR移位和DDR移位都在UG471中可以找到。

讀到這里,這篇“selectio的原理是什么”文章已經介紹完畢,想要掌握這篇文章的知識點還需要大家自己動手實踐使用過才能領會,如果想了解更多相關內容的文章,歡迎關注創新互聯行業資訊頻道。
