安卓加載流程

新版官網示意圖



1. 編譯器將您的源代碼轉換成 DEX（Dalvik Executable) 文件（其中包括運行在 Android 設備上的字節碼），將所有其他內容轉換成已編譯資源。

2. APK 打包器將 DEX 文件和已編譯資源合并成單個 APK。不過，必須先簽署 APK，才能將應用安裝并部署到 Android 設備上。

3. APK 打包器使用調試或發布密鑰庫簽署您的 APK：

4. 如果您構建的是調試版本的應用（即專用于測試和分析的應用），打包器會使用調試密鑰庫簽署您的應用。Android Studio 自動使用調試密鑰庫配置新項目。

5. 如果您構建的是打算向外發布的發布版本應用，打包器會使用發布密鑰庫簽署您的應用。要?jiǎng)?chuàng)建發布密鑰庫，請閱讀在 Android Studio 中簽署您的應用

6. 在生成最終 APK 之前，打包器會使用 zipalign 工具對應用進行優化，減少其在設備上運行時的內存占用。

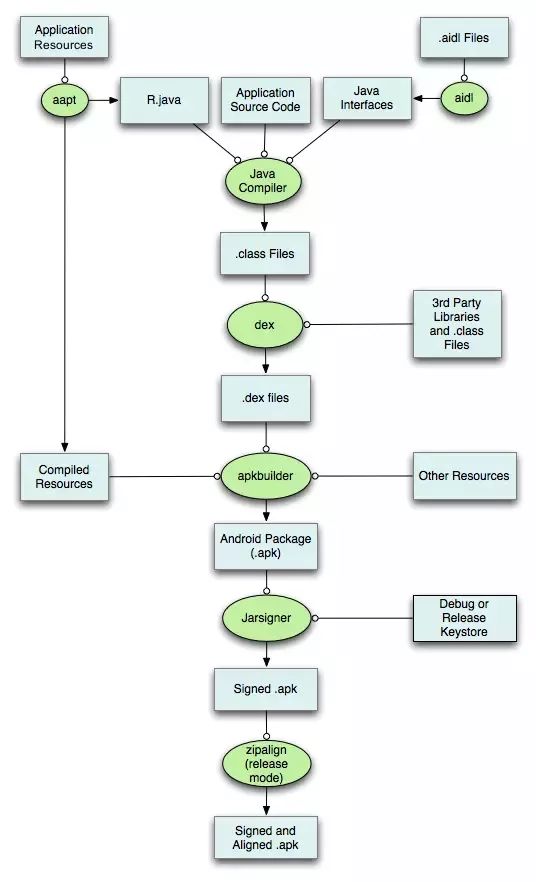

舊版官網示意圖





1. 通過aapt打包res資源文件，生成R.java、resources.arsc和res文件（二進制 & 非二進制如res/raw和pic保持原樣）

2. 處理.aidl文件，生成對應的Java接口文件

3. 通過Java Compiler編譯R.java、Java接口文件、Java源文件，生成.class文件

4. 通過dex命令，將.class文件和第三方庫中的.class文件處理生成classes.dex

5. 通過apkbuilder工具，將aapt生成的resources.arsc和res文件、assets文件和classes.dex一起打包生成apk

6. 通過Jarsigner工具，對上面的apk進行debug或release簽名

7. 通過zipalign工具，將簽名后的apk進行對齊處理。

安卓項目的文件結構與安卓apk的文件結構存在著一一對應的關系。

安卓應用開發的本質是：將源代碼和各種資源文件編譯整合成一個apk。

安卓逆向的本質是：想辦法將apk轉化為源代碼和資源文件。

簡單來說，apk就是一個帶有簽名的zip格式的壓縮包，簽名為了保護開發者的權益和標識apk。做為android逆向?qū)W習的第一步，了解apk的文件結構和生成過程是很有必要的。為了提升apk的安全性能，現在很多安卓應用程序的核心代碼都采用NDK開發，所以生成的apk中會多出一個lib文件夾用于存放so文件。
