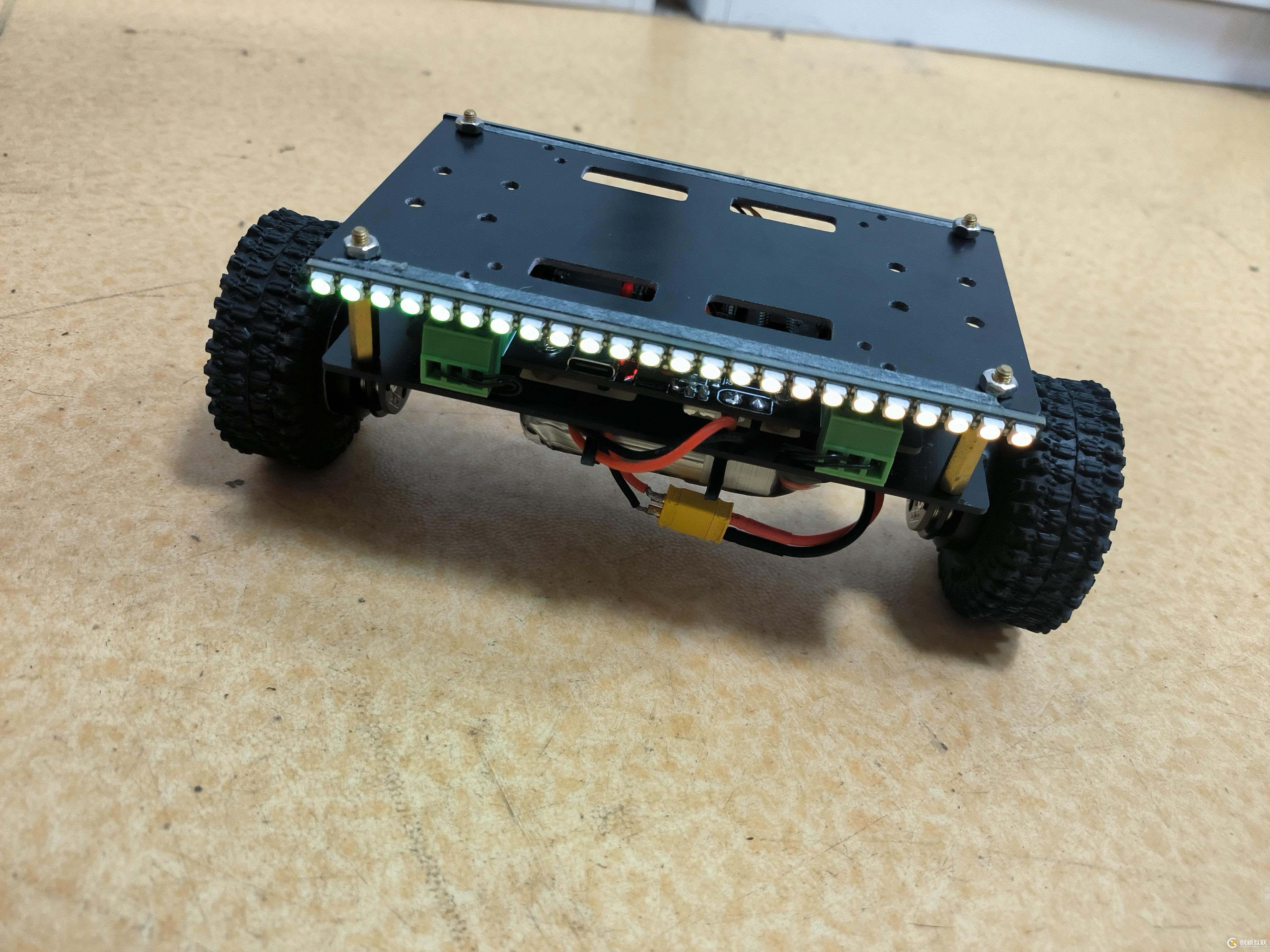

SimpleFOC無刷電機平衡小車-創新互聯

在這里插入圖片描述

10余年的巴里坤哈薩克網站建設經驗，針對設計、前端、開發、售后、文案、推廣等六對一服務，響應快，48小時及時工作處理。全網營銷推廣的優勢是能夠根據用戶設備顯示端的尺寸不同，自動調整巴里坤哈薩克建站的顯示方式，使網站能夠適用不同顯示終端，在瀏覽器中調整網站的寬度，無論在任何一種瀏覽器上瀏覽網站，都能展現優雅布局與設計，從而大程度地提升瀏覽體驗。成都創新互聯公司從事“巴里坤哈薩克網站設計”,“巴里坤哈薩克網站推廣”以來，每個客戶項目都認真落實執行。前言

本科畢業于自動化，期間學習了各種電機運動控制原理，自動控制原理，但是只會考試而未究其理。最近接觸到simplefoc這個基于arduino的開源無刷電機驅動庫，想正好借此機會將本科學到的內容用于實際，于是就有了這個小項目，基于無刷電機FOC的平衡小車。
無刷電機相比于普通小車用的有刷電機，相同體積下扭矩更大，無刷電機驅動小車時可以直驅而不像有刷電機需要帶減速器才能滿足扭矩要求，且響應速度更快。采用無刷電機可以把小車做的更緊湊美觀。
無刷電機的驅動電路和算法要更加復雜，無刷電機在低速工作時，算法層面上采用磁場定向控制算法FOC(Field-oriented control),可以精確控制電機的位置，速度乃至電流也就是轉矩，由此可以做出很多好玩的東西?；趂oc的無刷電機在機器人關節，相機云臺電機控制等領域得到廣泛應用。

主要功能

板載雙路無刷電機驅動及電流環芯片，每路大電流2.5A，可驅動兩個云臺無刷電機，可控制到電流
小車可自平衡，可通過手機app藍牙連接控制進退，轉向
搭載雙排RGB，每排共24個燈，可以擴展成更多，實現多種燈光特效且不影響車輛控制
圖傳接口，通過外接ESP-CAM模塊實現WIFI圖傳，可在手機上查看(20220421 插口畫反用不了。。)

開源資料鏈接

博客文檔鏈接
https://blog.csdn.net/weixin_42487906/article/details/124898392

視頻鏈接
https://www.bilibili.com/video/BV1Sv4y137FG/

github倉庫，內有代碼，3D打印文件，pcb制板文件：
https://github.com/FranHawk/simplefoc_balance_car

立創eda工程可在線查看原理圖和pcb：
總共有三個板子
主板(包括電機控制和驅動部分)：https://oshwhub.com/FranHawk/balance_car_esp32_simplefoc
編碼器板：https://oshwhub.com/FranHawk/as5600-16mm
RGB燈帶板：https://oshwhub.com/FranHawk/rgb_strip

材料購買鏈接

所有的電子元件材料都可以對照BOM表或者工程里的原理圖買，在淘寶或者立創上買均可，下面列出一些關鍵材料的鏈接

AS5600 L6234PD INA240A1：【淘寶】https://m.tb.cn/h.ft947n2?tk=gn3u2P8IocI「L6234PD L6234D L6234 HSOP 原裝汽車IC 進口芯片熱賣質量超好」點擊鏈接直接打開
電機部分的芯片這個店家買到的貨還算便宜
其他的電子元器件都可以在優信電子之類的找到，財力充足的可以直接立創，省事。
2210云臺電機（至少兩個）【淘寶】https://m.tb.cn/h.fslSDE8?tk=G8Pk2P8HluO「清倉HJ2210-75T無刷云臺電機狗3云臺專用航拍電機云臺空心軸馬」點擊鏈接直接打開
輪胎胎皮（至少兩個）【淘寶】https://m.tb.cn/h.ft9UFV4?tk=L8Ez2P8u1Ma「AXIAL 1比24車SCX24 90081小米吉姆尼通用橡膠攀爬輪胎皮直徑52mm」點擊鏈接直接打開
電機支架（至少兩個）【淘寶】https://m.tb.cn/h.fsl86Kp?tk=i9Oo2P8FvxY「390電機支架 385固定座 365安裝底座 380馬達固定架送螺絲螺母點擊鏈接直接打開
黑色亞克力板（至少兩個）【淘寶】https://m.tb.cn/h.fH9ybkd?tk=2OCV2P8vqAf「平衡小車DIY專用亞克力支架板擴展板」點擊鏈接直接打開
電池 900mah【淘寶】https://m.tb.cn/h.fGk2f0O?tk=33dF2PjbvTN「航模電池5200mAh 11.1V足容高C7.4V車模船模 RC攀爬車質量保證」點擊鏈接直接打開

其他機械小零件

sh1.0 mm的線，3P和4P的，注意接線前一定要檢查編碼器板和主板的線順序是不是對應的直接買來的線是不能用的，需要自己焊一下改下順序
m2.5的螺釘，至少8mm長，和m2.5的墊圈若干，用于固定編碼器，電機與電機支架
m3 6mm長的螺釘，m35 6mm的銅柱，m320 6mm銅柱，m3螺母若干
AB膠或者同等強度的膠，用于將徑向磁鐵固定在電機軸線處
綁帶和魔術貼，用于固定主板和電池
3.81mm插頭，用于把電機線插到主板上，XT30公頭接口，用于把主板連接電池，紅黑電源線

制作步驟 1.電路部分

打開開源資料鏈接上的三個pcb工程，在嘉立創投板生產，把元器件都買到并焊上去
主板

在這里插入圖片描述

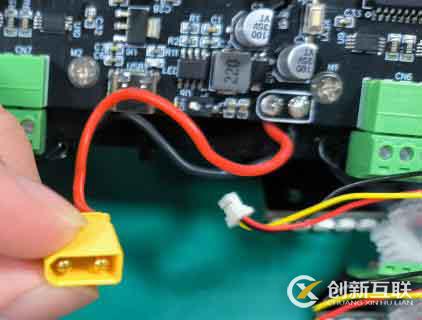

按照上圖用紅黑電源線焊接主板和XT30 公頭插頭

編碼器板
在這里插入圖片描述
編碼器板沒什么元器件，記得上面這個焊點要焊上，背面還有一個as5600芯片，總共要做兩個
RGB燈板

把燈焊上去，沒什么好說的，總共要做兩個

sh1.0 3P和4P的線
分別做兩條，用作連接RGB板和編碼器板到主板，注意接線前一定要檢查編碼器板和主板的線順序是不是對應的，我買到的反的，需要自己調換順序

機械部分

制作兩個電機部分
在這里插入圖片描述
先把徑向磁鐵粘在電機軸心

把編碼器板，電機支架和電機用m2.5螺釘按上圖組裝，中間加些墊片，防止相互間摩擦，如下圖

3D打印輪轂，套在電機上，再套上胎皮，3D打印文件在github里

組裝

3D打印固定板，用魔術貼和扎帶固定電池，用m3*5 銅柱和螺釘將3D打印固定板和主板組裝
在這里插入圖片描述

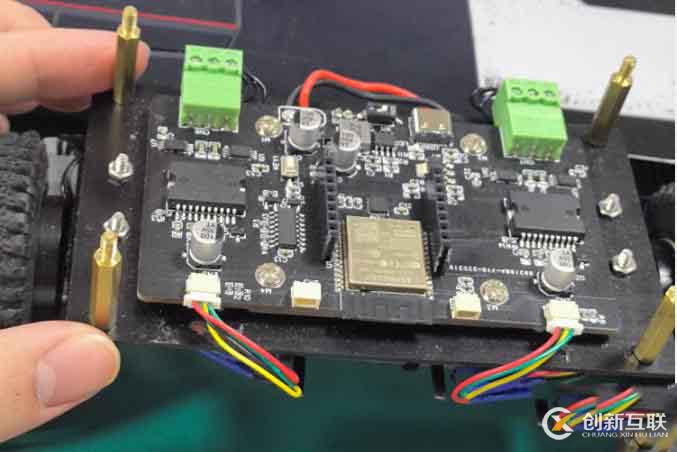

將兩個電機部分和主板部分用m3螺釘組裝，電機線通過3.8mm 插頭連接到主板，順序隨意。編碼器板用sh1.0 mm 4P線連接，第一層亞克力板上裝四個m3 20mm的銅柱，如下圖

RGB燈板和第二層亞克力板粘在一起
在這里插入圖片描述

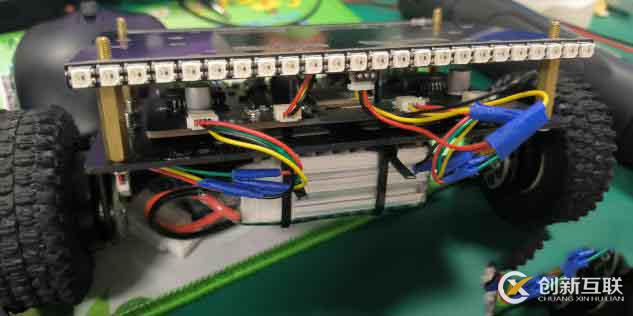

連接RGB的線到主板，固定第一層和第二層亞克力板，完成組裝

燒寫程序

通過vscode+platformio來燒寫程序
第一次燒寫程序前，先找到hw_bldc.cpp里的hw_bldc_init()函數里
有這樣幾句

motor_0.init();
    motor_1.init();

    motor_0.initFOC();
    motor_1.initFOC();

第一次燒寫時，initFOC里不需要有參數，上電后simplefoc會運行自檢程序，檢測電機旋轉方向和電角度，會在串口中輸出，通過串口得到參數后填入initFOC

motor_0.init();
    motor_1.init();

    motor_0.initFOC(4.53, Direction::CW);
    motor_1.initFOC(0.64, Direction::CCW);

如上，每個人的這兩個參數都是不一樣的，然后第二次燒寫代碼。之后每次啟動就不會消耗時間自檢了。

手機控制

手機安裝點燈APP，https://diandeng.tech/dev

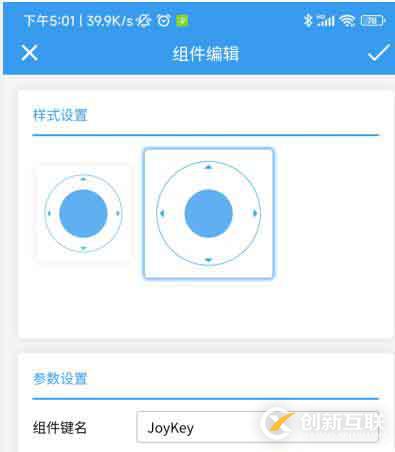

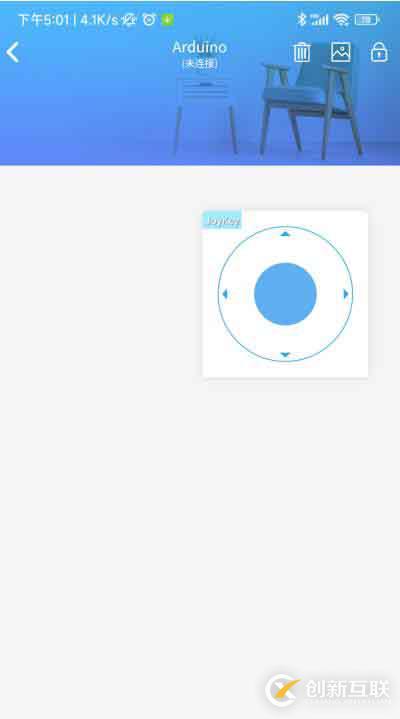

創建一個藍牙設備，添加一個手柄控件，起名叫JoyKey
在這里插入圖片描述

對于燈光效果的遙控可自行開發

硬件分析與概要設計

電路部分分為一個主板，兩個編碼器小板，兩個RGB燈板

其中主板部分集成了無刷電機驅動，控制部分，MPU6050傳感器，供電，串口和各種接口
驅動器板搭載AS5600磁編碼器，通過IIC與主板通信
主板為RGB提供5V電源與控制信號
電機采用2210無刷云臺電機，7對極

無刷電機驅動部分

驅動是小車的核心部分，是小車動起來的關鍵。無刷電機轉動時需要分別控制電機的三相電壓。采用FOC算法控制時，還需要位置傳感器提供轉子和定子的相對位置，如果要控制轉矩，還需要電流傳感器。初次學習FOC，我采用燈哥開源FOC驅動的方案，燈哥github倉庫地址。

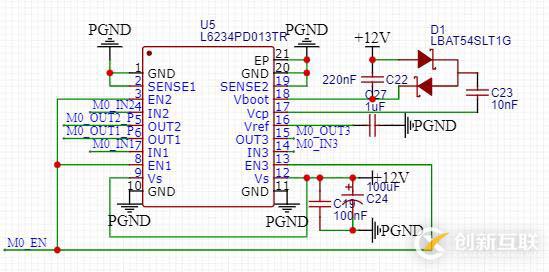

電機驅動采用L6234P三相H橋集成驅動芯片
在這里插入圖片描述

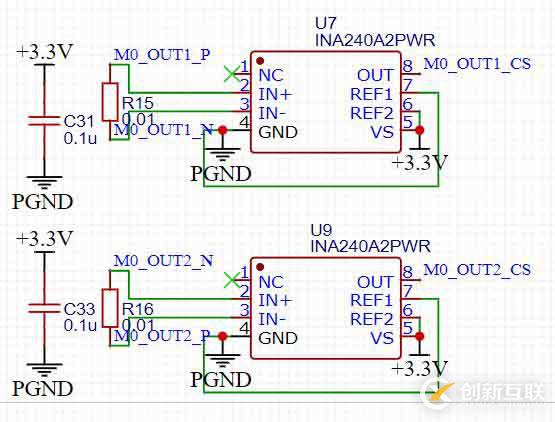

電流檢測采用INA240A2芯片，放大增益為50，這個芯片也比較貴，可以用INA240A1代替，放大增益為20，我焊的時候用的就是這個，一樣能用。

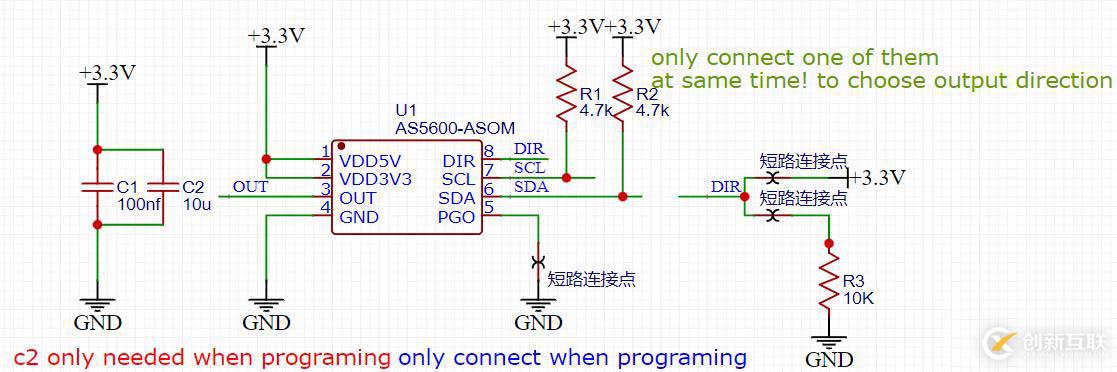

電機位置檢測采用AS5600絕對值磁編碼器芯片，IIC通訊，我為這個芯片畫了個小板子附在電機軸處，與主板相連，同時還需要在電機軸線處固定一個徑向磁鐵。
在這里插入圖片描述

控制部分

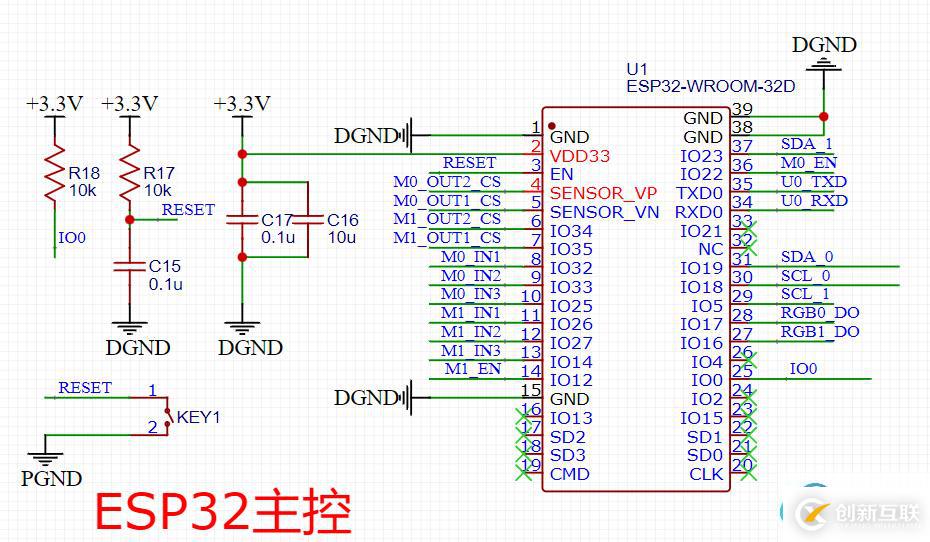

由主要功能可知，需要MCU具有藍牙和WIFI功能，還需要足夠的性能用于FOC算法，同時控制RGB。最近看到的esp32可以說正合適，esp32有320K RAM，4M ROM，兩個core，一個核專門用來跑foc算法，另外一個核用來跑其他程序包括RGB控制，simplefoc官網上說esp32單次foc運算能有1ms，引腳也足夠多，滿足平衡控制的需求。
在這里插入圖片描述

傳感部分

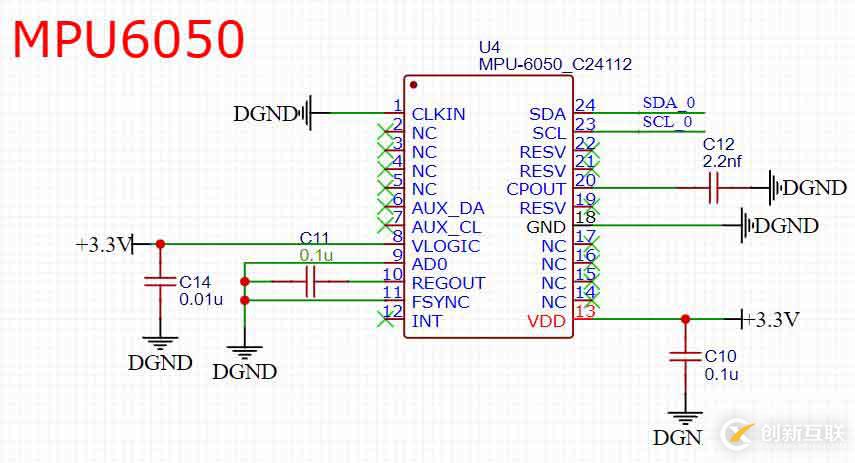

平衡控制需要通過傳感器檢測到小車自身的姿態，我采用最常見的MPU6050 6軸加速度計陀螺儀芯片
在這里插入圖片描述
WIFI圖傳由主板通過2.54排母插接ESP-CAM模塊實現

電源部分

電池選用3S 900mah航模電池，提供12V電壓給電機

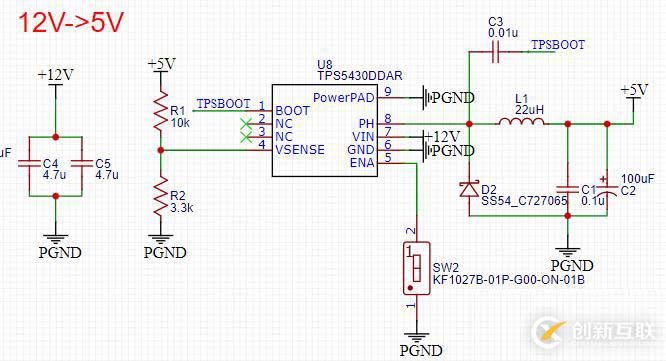

TPS5430開關芯片將12V轉5V，供給到RGB和ESP-CAM模塊

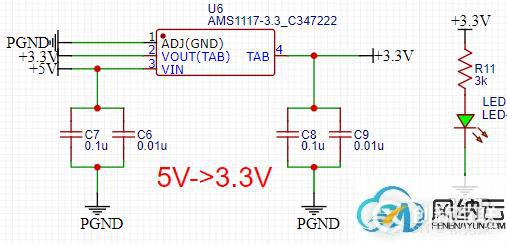

AMS1117將5V降到3.3V

RGB部分

RGB采用WS1802B LED燈，MCU一個IO口就可以驅動一串RGB
在這里插入圖片描述

其他

其他一些接口和轉串口芯片什么就不多介紹了，可以看我開源的電路工程了解

理論基礎

無刷電機平衡小車的理論部分需要了解

1.無刷電機磁場定向控制FOC算法
2.平衡車建模和控制算法

理論部分網上有很多資料，講解也非常清楚易懂，珠玉在前，我引出一些比較好的文章，供想要深究的讀者查看

磁場定向控制FOC算法

FOC算法的內容比較多，初學者可以看下稚暉君這篇文章，比較通俗易懂

深入淺出講解FOC算法與SVPWM技術

simplefoc官方文檔的介紹也比較詳細，還有源碼講解，代碼中也用到了simplefoc的庫，所以最好去官網文檔了解一些simplefoc的使用方法
https://simplefoc.com/

其他比較好的文章

BLDC電機控制算法——FOC簡述
foc學習筆記1——準備工作

平衡車建模和控制算法

平衡車建模部分首推清華卓晴的平衡車參考方案對平衡車的數學模型的建立有非常清晰的介紹，需要熟悉平衡車模型的可以多看幾遍
平衡車平衡環和速度環pid的整定可以看這篇文章
平衡小車PID，就該這么調?。?！

軟件部分

ESP32這款MCU有兩個核心，我采用freertos來對兩個核進行調度，整體軟件框架基于arduino+freertos

用到的庫

Adafruit_NeoPixel 用于驅動RGB燈帶
blinker-library點燈科技的藍牙庫，可以通過手機app和平衡車藍牙通訊
MPU6050_lightMPU6050驅動庫
Arduino-FOCsimplefoc的arduino支持庫

0 core：
task 0：simplefoc的電流環的運算、俯仰角數據讀取的和電機電壓的輸出
1 core：
task 1：平衡環和速度環pid運算
task 2：RGB閃爍和通過藍牙接收手機的控制命令

TASK 0

這個任務的代碼比較簡單，loopFOC和move負責simplefoc電流環的運算和電壓輸出
mpu.update()讀出MPU6050數據并返回俯仰角，俯仰角通過互補濾波結算得到就可以了
shaftVelocity返回電機速度，用于task 1速度環pid的運算

void task_motor_move(void *pvParameters)
{while (1)
    {// iterative setting FOC phase voltage
        motor_1.loopFOC();
        motor_0.loopFOC();
        // Serial.printf("d:%f,%f\n",motor_1.shaftVelocity(),motor_0.shaftVelocity());
        motor_1.move(motor_output_left);
        motor_0.move(motor_output_right);

        // // iterative function setting the outter loop target
        mpu.update();

        speed_right = motor_0.shaftVelocity();
        speed_left = motor_1.shaftVelocity();
    }
}

TASK 1

該任務主要是平衡環和速度環pid運算，用狀態機的思維將平衡車狀態分為STOP，RUNNING，PICKUP三個狀態，這樣做主要是為了避免平衡車被拿起時電機瘋轉。
開機時狀態為STOP，把車扶正到平衡位置附近則進入RUNNING狀態，當拿起傾斜角后過大，則進入PICKUP狀態，逆時針旋轉車體后進入STOP狀態。
RUNNING狀態運行平衡環，速度環和角度環。平衡環采用pd，速度環用pi，角度環僅用單p。

void task_control(void *pvParameters)
{while (1)
    {angle_pitch = mpu.getAngleY();
        // Serial.printf("d:%f\n",angle_pitch);
        acc_Z = mpu.getAccZ();
        if (running_state == STATE_STOP)
        {if (abs(angle_pitch - angle_pitch_offset)< 0.5)
            {running_state = STATE_RUNNING;
            }
        }
        else if (running_state == STATE_RUNNING)
        {speed_average = (speed_right + speed_left) / 2;
            if (abs(angle_pitch - angle_pitch_offset) >50 )
            {speed_I_sum=0;//清空積分系數
                running_state = STATE_PICKUP;
            }
            else
            {speed_target = translate_speed;

                speed_error = speed_target - speed_average;

                speed_I_sum+=(speed_error*speed_I);
                if(speed_I_sum>15){speed_I_sum = 15;
                }
                if(speed_I_sum<-15){speed_I_sum = -15;
                }
                angle_target_pitch = speed_P * speed_error + speed_I_sum;

                motor_output_left = angle_P * ((angle_pitch - angle_pitch_offset) - angle_target_pitch) + angle_D * mpu.getGyroY()+rotate_speed; //+ angle_D * mpu.getGyroY()
                motor_output_right = angle_P * ((angle_pitch - angle_pitch_offset) - angle_target_pitch) + angle_D * mpu.getGyroY()-rotate_speed;
                angle_last_pitch = angle_pitch;
            }
        }
        else if (running_state == STATE_PICKUP)
        {motor_output_left = 0;
            motor_output_right = 0;
            if (speed_right >3.14 && speed_left< -3.14)
            {running_state = STATE_STOP;
            }
        }
        vTaskDelay(1);
    }
}

TASK 2

task 2用于RGB效果顯示，和接收手機blinker app通過藍牙發送的數據。一般的RGB等效都有一個延時函數，普通的延時函數都是在原地死等，這樣大大降低CPU效率，影響其他程序運行，這里我編寫了一系列非阻塞式RGB燈效：在顯示完燈效后不再原地延時，而是直接進行調度，切換到其他task。詳細可看我代碼。

void task_neopixel(void *pvParameters)
{uint32_t neopixel_pattern_previous = 0;
    uint32_t neopixel_pattern_interval = 500;
    uint32_t neopixel_pattern_number = 0;
    while (1)
    {// 效果切換
        if((neopixel_count-neopixel_pattern_previous)>neopixel_pattern_interval){neopixel_pattern_previous = neopixel_count;
            neopixel_pattern_number++;
            neopixel_state_clear(strip_1_handler);
            neopixel_state_clear(strip_2_handler);
            if(neopixel_pattern_number>4){neopixel_pattern_number = 0;
            }
        }

        switch(neopixel_pattern_number){case 0:
                neopixel_police_style_2(strip_2_handler,10,5);
                neopixel_police_style_2(strip_1_handler,10,5);
                break;
            case 1:
                neopixel_police_style_1(strip_2_handler,10,5);
                neopixel_police_style_1(strip_1_handler,10,5);
                break;
            case 2:
                neopixel_loop(strip_2_handler, 255, 255, 255, 4, 4);
                neopixel_rainbow(strip_1_handler);
                break;
            case 3:
                neopixel_bounce(strip_1_handler, 0, 255, 0, 2, 3, 0);
                neopixel_fade_in_out(strip_2_handler, 255, 0, 255, 2, 1,25);
                break;
            case 4:
                neopixel_spread_out(strip_2_handler, strip_2_handler.strip.Color(0,255,0), strip_2_handler.strip.Color(0,0,255), 4, 10);
                neopixel_spread_out(strip_1_handler, strip_1_handler.strip.Color(255,0,0), strip_1_handler.strip.Color(255,255,0), 4, 10);
                break;
            default:
                break;
        }
        neopixel_count++;

#ifdef USE_BLINKER
        Blinker.run();
#endif

        vTaskDelay(10);
    }
}
