（以下實例都以intel 64位處理器和win10 x64操作系統位例。 ）

一、虛擬地址

在保護模式下，每個進程擁有自己獨立的虛擬內存，程序的代碼、全局?jǐn)?shù)據、?？臻g等使用自己獨立的虛擬內存。每個進程可以訪問自己獨立的以0開始的虛擬地址(VA)，即每個進程可以有跟其他進程相同的虛擬地址(VA)起始地址(start address)和結束地址(end address)。

虛擬內存被操作的時候，會分配一塊實際的物理內存與它對應。

這篇內容，通過從操作系統的虛擬地址介紹到虛擬機層面的內存虛擬化技術，并介紹這兩種技術之間的關聯。

（以下實例都以intel 64位處理器和win10 x64操作系統位例。 ）

一、虛擬地址

在保護模式下，每個進程擁有自己獨立的虛擬內存，程序的代碼、全局?jǐn)?shù)據、?？臻g等使用自己獨立的虛擬內存。每個進程可以訪問自己獨立的以0開始的虛擬地址(VA)，即每個進程可以有跟其他進程相同的虛擬地址(VA)起始地址(start address)和結束地址(end address)。

虛擬內存被操作的時候，會分配一塊實際的物理內存與它對應。

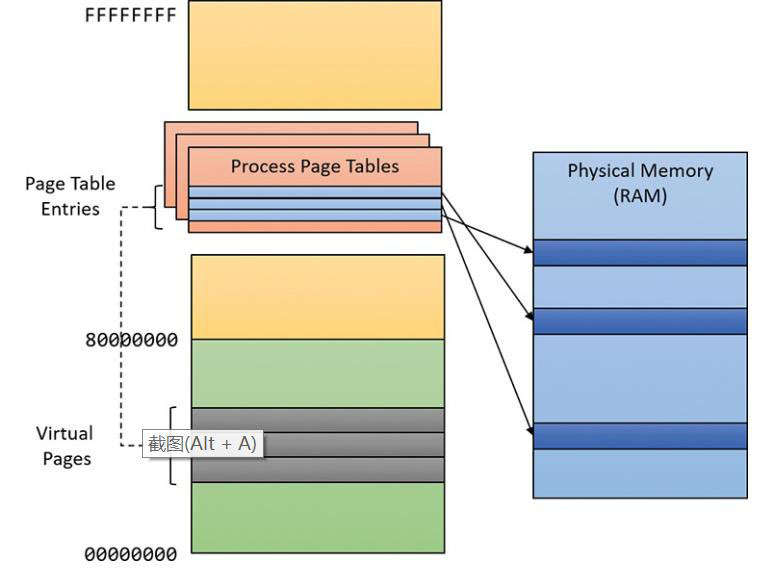

CPU內部的MMU（內存管理單元）會把虛擬地址(virtual address)翻譯為對應的物理地址(physical address)，借助于CR3寄存器。CR3寄存器存儲該進程的最頂級頁目錄。

每一個虛擬地址被分成幾份，每一份作為一個索引，得到多個索引值和一個頁偏移。從最頂級頁目錄找到索引所在的項。從項取出次頂級頁目錄的起始物理地址。再用下一個索引從次頂級頁目錄找到下一個頁目錄的起始物理地址。直至直到頁表的起始物理地址，外加頁偏移，計算該虛擬地址對應的實際物理地址。

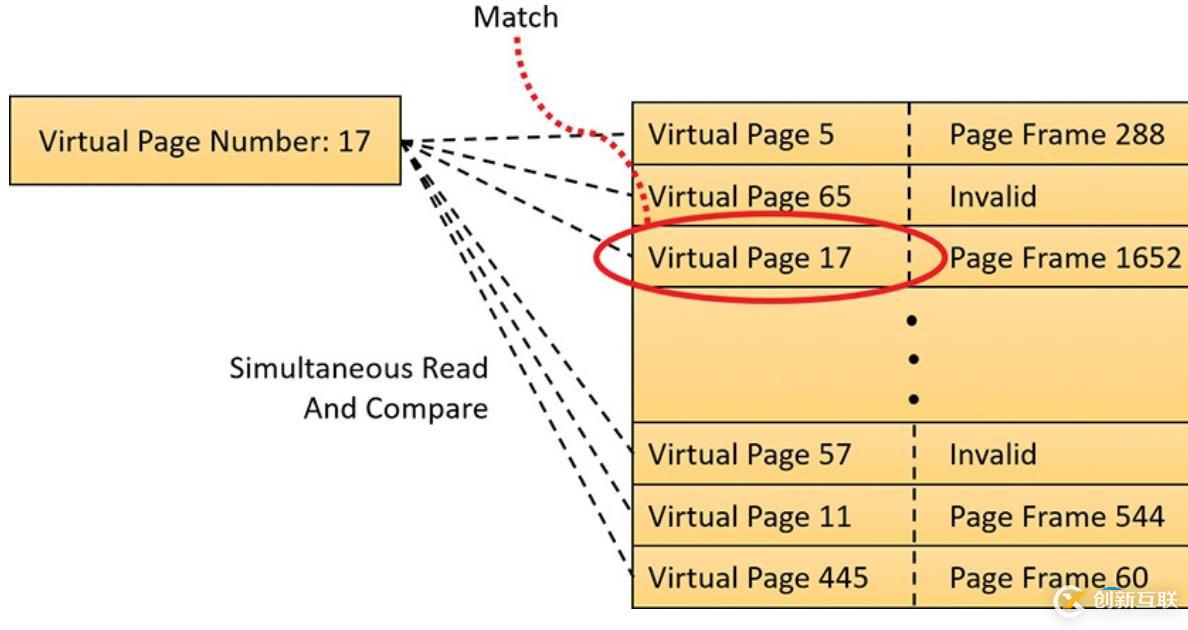

從上面描述的，從虛擬地址到實際的物理地址，需要耗費一定的時間，TLB（translation lookaside buffer）可以省去中間過程。如果從TLB找到虛擬地址對應的物理地址，則跳過從頁目錄到頁表的翻譯過程。TLB會維護虛擬地址到物理地址的對應過程一定的時間。

完整的過程為：當一個虛擬地址(VA)被訪問，如果該虛擬地址(VA)對應的物理地址(PA)沒有找到或不存在，則觸發缺頁中斷（INT E），由缺頁處理程序建立該虛擬地址(VA)的頁目錄頁表（PML4、PDP、PDE、PTE)，并把虛擬地址(VA)與物理地址(PA)的對應關系記錄在TLB中。

二、內存虛擬化

我們下面描述的是內存虛擬化主要用于CPU支持并提供的硬件輔助虛擬化技術當中。

在一臺計算機上安裝多個虛擬機(VM)時，每個虛擬機(VM)都認為自己獨占使用物理內存，都可以獨立的訪問以0開始的起始物理地址。如下圖：

虛擬內存技術用于把虛擬地址VA(virtual Address)轉化為物理地址PA(physical address)，但有了內存虛擬化技術在原本的虛擬地址翻譯為物理地址的過程中又加了一層，把原本的物理地址所(PA)處的位置叫做虛擬機(virtual machine)的物理地址，也叫做GPA(guest physical address)。從而實際的物理地址(PA)叫做VMM(virtual monitor machine)的物理地址，也叫做HPA(host physical address)。

（*注：虛擬機(VM）有的資料上也叫客戶機，是一個意思)。

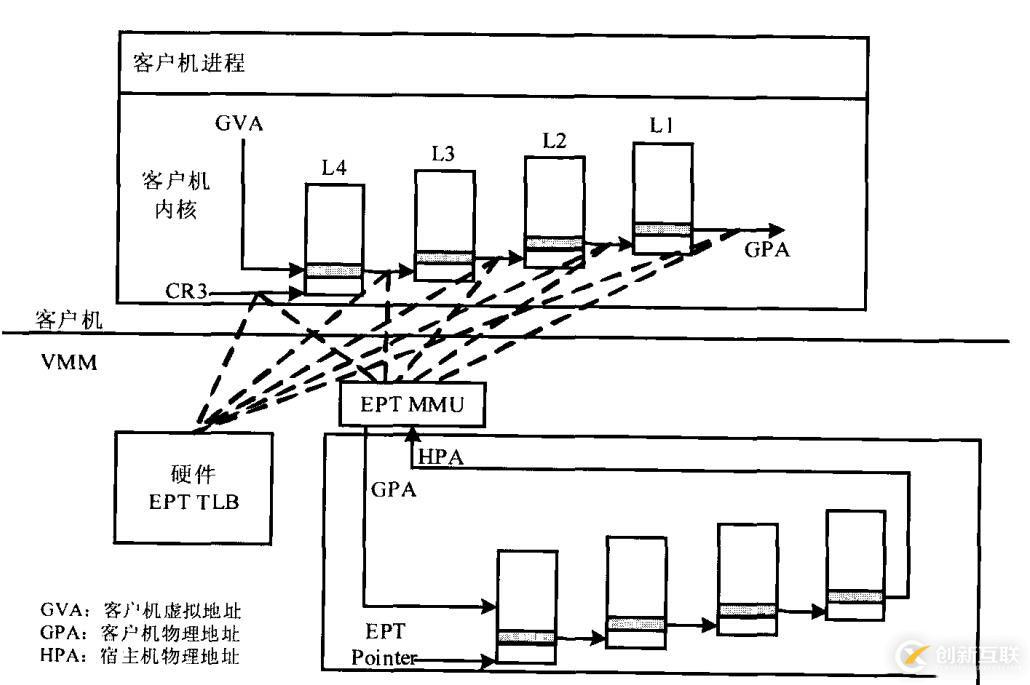

再由VMM（Virtual Machine Monitor）把虛擬機的GPA翻譯為HPA。最終達到的效果是VA映射到了HPA。轉換過程如下圖：

三、虛擬內存和內存虛擬化的關系

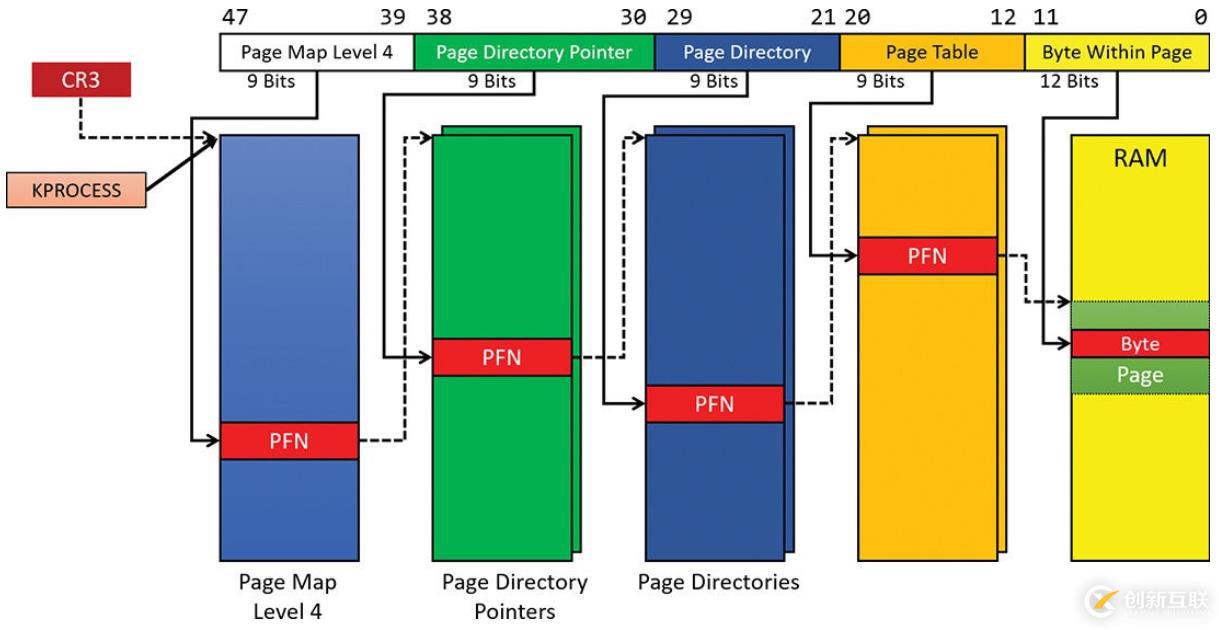

如果沒有內存虛擬化技術，操作系統通過虛擬地址(VA)訪問物理地址(PA)的過程如下：操作系統(OS)把一個虛擬地址分成4個索引值(Index)和一個物理內存頁偏移。4個索引值分別是Index4、Index3、Index2、Index1，分別表示L4(第四級頁表PML4T)中的索引、L3(第三級頁表PDPT)中的索引、L2(第二級頁表PDT)中的索引、L1(第一級頁表PT)中的索引。

使用索引值在頁表中找到下一級頁表的起始物理地址，過程如下：利用CR3寄存器找到PML4T(頁表)的起始物理地址(PA)，用Index4在PML4T中找到PDPT的起始物理地址(PA)；再使用Index3從PDPT 找到PDT的起始物理地址(PA)；再使用Index2從PDT中找到PT的起始物理地址(PA)；再使用Index1從PT中取出PFN的起始物理地址(PA)；最后PFN的物理起始地址加上頁內偏移找到虛擬地址對應的物理地址(PA)。

在內存虛擬化技術下，所有上面提到的物理地址(PA)都將作為虛擬機的物理地址(GPA)，需要把所有的GPA借助于CPU內部的EPT(Extended Page Table)轉化為HPA，才能被CPU給訪問。所以，過程變?yōu)榱讼旅孢@樣：

虛擬機里面的操作系統使用的CR3寄存器存放的PML4T的起始物理地址(GPA)需要被VMM(Virtual Machine Monitor)轉化為HPA，然后才能使用Index4找到PDPT的起始物理地址(GPA)。繼續借助于EPT把PDPT的GPA轉化為HPA，再利用Index3找到PDT的起始物理地址(GPA)。繼續借助于EPT把PDT的GPA轉化為HPA，再利用Index2找到PT的起始物理地址(GPA)。繼續借助于EPT把PT的GPA轉化為HPA，再利用Index1找到PFN的起始物理地址(GPA)。最后借助于EPT把PFN的GPA轉化為HPA，加上頁內偏移，得到最后的虛擬地址(VA)對應的HPA。

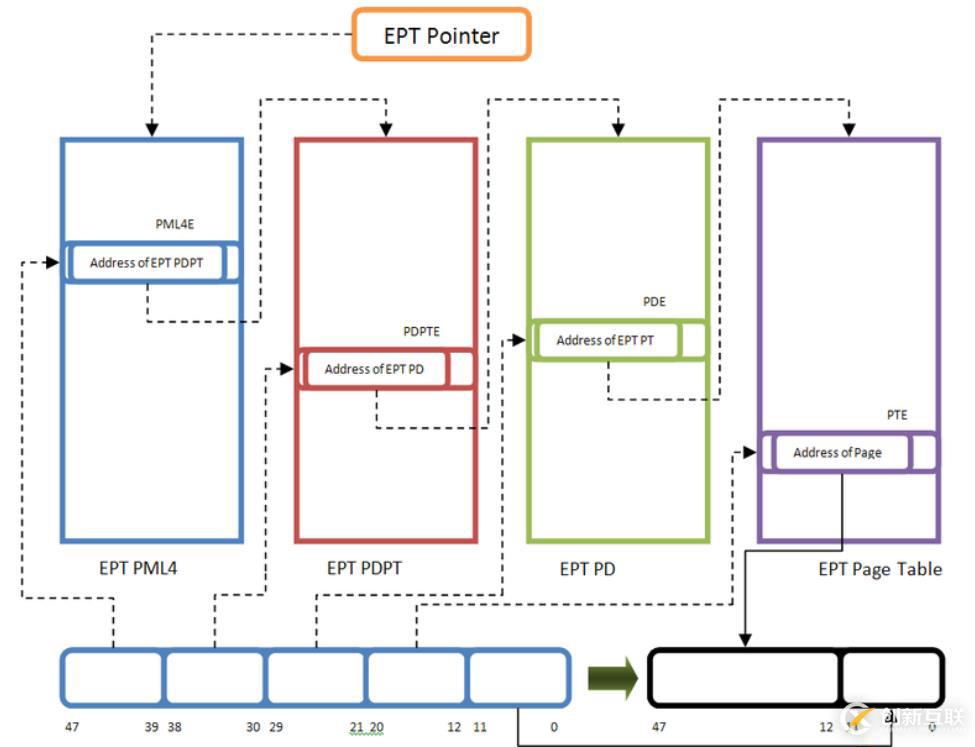

最后說明下，從GPA到HPA的轉化過程如下圖：

一個GPA地址也被分成5部分，L4，L3，L2、L1和頁內偏移offset。每一部分作為一個索引，Index4，Index3，Index2，Index1，Offset。從EPT取出PML4 Table的基地址，加上Index4*4找到PML4 Entry；并取出PML4 Entry中存放的PDP Table的基地址，加上Index3*4找到PDP Entry；取出PDP Entry中存放的PD Table的基地址，加上Index2*4找到PD Entry；取出PD Entry中存放的PT Table的基地址，加上Index1*4找到物理頁幀號PFN;PFN 加上Offset就是最終的物理地址（HPA）。

四、示例

下面簡單介紹下代碼《Part 7 - Using EPT & Page-level Monitoring Features》，用于了解下EPT的一個應用場景。該代碼來源于Hypervisor From Scratch – Part 7: Using EPT & Page-Level Monitoring Features | Rayanfam Blog，演示了EPT的從構建到使用的過程。下面代碼跟上面介紹過的內容的唯一不同的點是，頁目錄（PD）的Large Page標記為1，意味著頁目錄指向PFN，省去了PTE。每一個PDTE指向的2MB大小的物理內存。

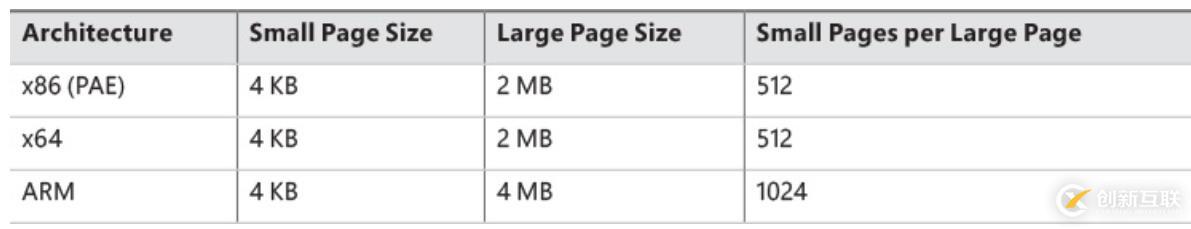

在不同架構的處理器下，4KB物理頁面和2MB的物理內存說明如下圖：

該代碼演示了多CPU對應一個EPT表，修改完EPT需要調用Invept指令使TLB失效。該代碼去除了ExAllocatePoolWithTag函數的可執行權限，從而觸發VM Exit，進入VMM的處理例程VmxVmexitHandler，然后再恢復ExAllocatePoolWithTag函數的執行權限，允許其可執行。具體過程如下：

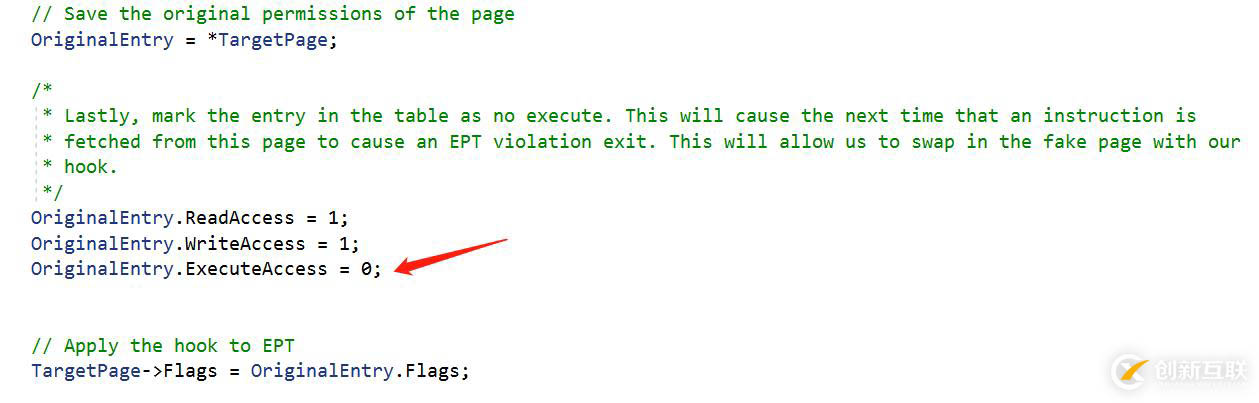

初始化完成EPT表后，查找函數ExAllocatePoolWithTag所在的PDE，把該P(yáng)DE轉化為一個包含512個PT的表，找到函數ExAllocatePoolWithTag所在的PTE，然后去除函數ExAllocatePoolWithTag所在的PTE的執行權限。

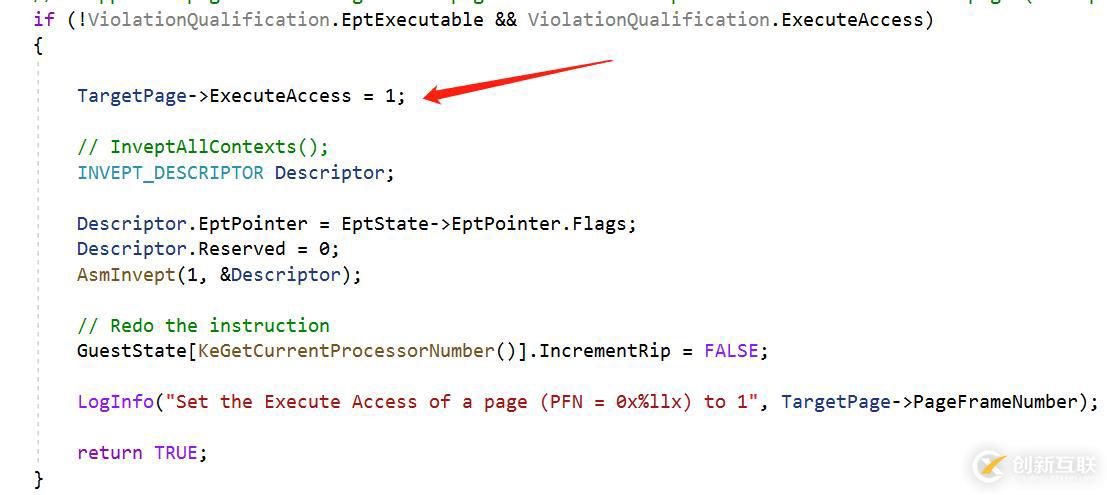

當調用函數ExAllocatePoolWithTag時，函數ExAllocatePoolWithTag所在PTE標記沒有執行權限，觸發違例進入VmxVmexitHandler。在處理例程VmxVmexitHandler找到函數ExAllocatePoolWithTag所在的PTE，并恢復可執行權限，最后調用Invept指令刷新TLB。

四、總結

以上，從操作系統層面介紹了虛擬地址與物理地址之間的關系及轉化過程，又在引入了硬件輔助虛擬化技術后，介紹了從虛擬機（操作系統處于虛擬機內部）層面的物理地址再到虛擬機監視器的實際的物理地址之間的關系及轉化過程。并通過一份開源代碼，簡單介紹了一下以上內容的一個應用場景。

參考資料：

《系統虛擬化——原理與實現》

《虛擬化技術原理與實現》

《Intel手冊卷3》

《虛擬化與云計算》

《Windows Internals Seventh Edition Part 2》

《Part 7 - Using EPT & Page-level Monitoring Features》
