今天小編給大家分享一下MicroPython怎么DIY紅外尋跡小車的相關知識點，內容詳細，邏輯清晰，相信大部分人都還太了解這方面的知識，所以分享這篇文章給大家參考一下，希望大家閱讀完這篇文章后有所收獲，下面我們一起來了解一下吧。

柳江網站制作公司哪家好，找創新互聯！從網頁設計、網站建設、微信開發、APP開發、自適應網站建設等網站項目制作，到程序開發，運營維護。創新互聯自2013年創立以來到現在10年的時間，我們擁有了豐富的建站經驗和運維經驗，來保證我們的工作的順利進行。專注于網站建設就選創新互聯。

1.實驗目的

研究智能小車結合紅外探頭尋跡前進。

2.實驗材料

TPYBoard開發板1塊（能跑python語言的開發板，小車的大腦。）

四路紅外感應探頭（小車的眼睛）。

數據線一根。

充電寶一個（給整個系統供電）。

智能小車底盤（包括驅動模塊）。

杜邦線若干。

實驗目的和實驗材料準備齊了，先來介紹一下各個主要部件。

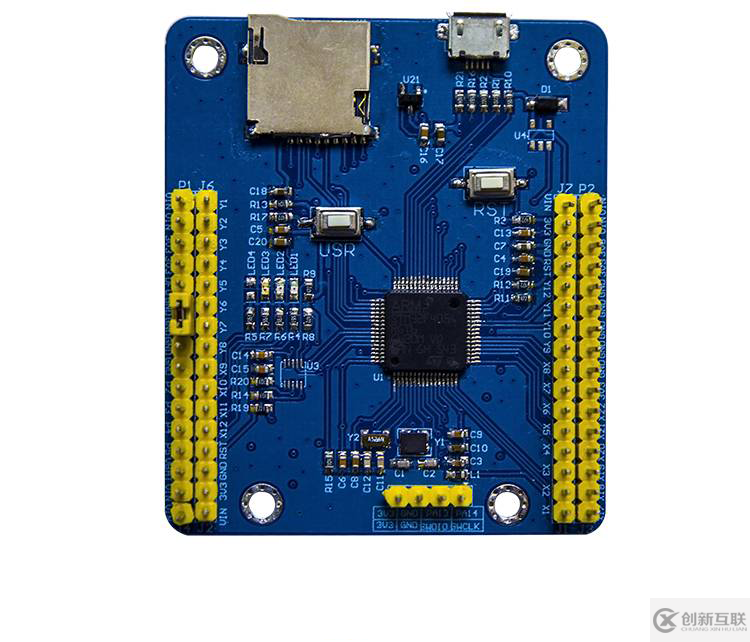

2.1PYBoard開發板

MicroPython是在單片機上可以跑的Python，也就是說，你可以通過Python腳本語言開發單片機程序。由劍橋大學的理論物理學家喬治·達明設計。和Arduino類似，但MicroPython更強大。MicroPython開發板讓你可以通過Python代碼輕松控制微控制器的各種外設，比如LED等，讀取管腳電壓，播放歌曲，和其他設備聯網等等。TPYBoard是TurnipSmart公司制作的一款MicroPython開發板，這款開發板運行很流暢，關鍵是價格很便宜。

2.2四路紅外感應探頭

1、當模塊檢測到前方障礙物信號時，電路板上紅色指示燈點亮，同時OUT端口持續輸出低電平信號,該模塊檢測距離2～60cm，檢測角度35°，檢測距離可以通過電位器進行調節，順時針調電位器，檢測距離增加；逆時針調電位器，檢測距離減少。

2、傳感器屬于紅外線反射探測,因此目標的反射率和形狀是探測距離的關鍵。其中黑色探測距離最小,白色最大;小面積物體距離小,大面積距離大。

3、傳感器模塊輸出端口OUT可直接與單片機IO口連接即可，也可以直接驅動一個5V繼電器模塊或者蜂鳴器模塊；連接方式：VCC-VCC;GND-GND;OUT-IO

4、比較器采用LM339，工作穩定；

5、可采用3.3V-5V直流電源對模塊進行供電。當電源接通時，綠色電源指示燈點亮。

2.3智能小車底盤

雙電機驅動，萬向輪改變方向。這是實驗中最常用到的小車底盤，使用差速的方法進行轉彎。配合使用L298N電機驅動模塊，使用方法很簡單，不多做介紹。

3.尋跡原理

說完了原料的問題，下面說一下小車尋跡的原理。

3.1紅外探頭的安裝

小車尋跡的原理其實就光的吸收，反射和散射。大家都知道，白色反射所有顏色的光，而黑色吸收所有顏色的光，這就為小車尋跡提供了有力的科學依據。在小車的車頭上安裝上紅外探頭（我是安裝了四個），一字順序排開。哪個探頭接收不到反射或者散射回來的光時，說明這個探頭此時正在黑色的尋跡帶上。

3.2返回信號的判斷

如果要是正前方的探頭接收不到光，那么說明小車此時走在黑色的尋跡帶上?？梢允剐≤囍本€行走。如果左面的探頭接收不到光，那么說明小車左面出現了黑色尋跡帶，此時小車應該執行左轉彎。右轉彎同左轉彎原理。

如果要是小車前面，左面，右面三個方向全都接收不到光，或者是兩個方向上的探頭都接收不到光，到底是左轉彎，右轉彎還是繼續直行，這個就要看你自己在程序里怎么做判斷了。

4.硬件接線：

接線其實很簡單四路紅外探頭接線很簡單，雖然有十八根線，但是有十二根是三根三根的分成四組的，對應著很好接線，剩下的六根，VCC和GND不多說了，還有四根是直接接到單片結IO口上就可以的。    L298N的接線更簡單了，這里不多介紹。

上個簡單的幫助理解的原理圖（其實我們做實驗都是插線，不做PCB圖和原理圖的）。

　

再上個實物圖給大家看看。

　　5.運行與調試

制作完成后，剩下的就是該調試了，調試中應該注意細節和小車穩定性的優化。

6.代碼編寫

再把我寫的程序給大家看一下，有需要的可以看一下。

源代碼：

import pyb
from pyb import UART
from pyb import Pin

M0 = Pin('X1', Pin.IN)
M1 = Pin('X2', Pin.IN)
M2 = Pin('X3', Pin.IN)
M3 = Pin('X4', Pin.IN)
N1 = Pin('Y1', Pin.OUT_PP)
N2 = Pin('Y2', Pin.OUT_PP)
N3 = Pin('Y3', Pin.OUT_PP)
N4 = Pin('Y4', Pin.OUT_PP)

print('while')
while True:
    print('while')
    pyb.LED(4).off()
    pyb.LED(3).off()
    pyb.LED(2).off()
    if(M0.value()==1):#檢測到物體返回0。
        pyb.LED(4).on()
        pyb.delay(50)
        N1.low()
        N2.high()
        N3.low()
        N4.high()
        pyb.delay(30)
        #pyb.delay(5000)
    if(M3.value()==1):#檢測到物體返回0。
        pyb.LED(3).on()
        pyb.delay(50)
        N1.high()
        N2.low()
        N3.high()
        N4.low()
        pyb.delay(30)
    if(M2.value()&M1.value()==1):
        pyb.LED(2).on()
        N1.low()
        N2.high()
        N3.high()
        N4.low()
        pyb.delay(70)

以上就是“MicroPython怎么DIY紅外尋跡小車”這篇文章的所有內容，感謝各位的閱讀！相信大家閱讀完這篇文章都有很大的收獲，小編每天都會為大家更新不同的知識，如果還想學習更多的知識，請關注創新互聯行業資訊頻道。
