讓客戶滿意是我們工作的目標，不斷超越客戶的期望值來自于我們對這個行業的熱愛。我們立志把好的技術通過有效、簡單的方式提供給客戶，將通過不懈努力成為客戶在信息化領域值得信任、有價值的長期合作伙伴，公司提供的服務項目有：域名與空間、虛擬空間、營銷軟件、網站建設、五通橋網站維護、網站推廣。一、芯片介紹

DS1302是由美國DALLAS公司推出的具有涓細電流充電能力的低功耗實時時鐘芯片。它可以對年、月、日、周、時、分、秒進行計時，且具有閏年補償?shù)榷喾N功能。
RTC(Real Time Clock)：實時時鐘，是一種集成電路，通常稱為時鐘芯片。

在這里插入圖片描述

二、芯片引腳定義

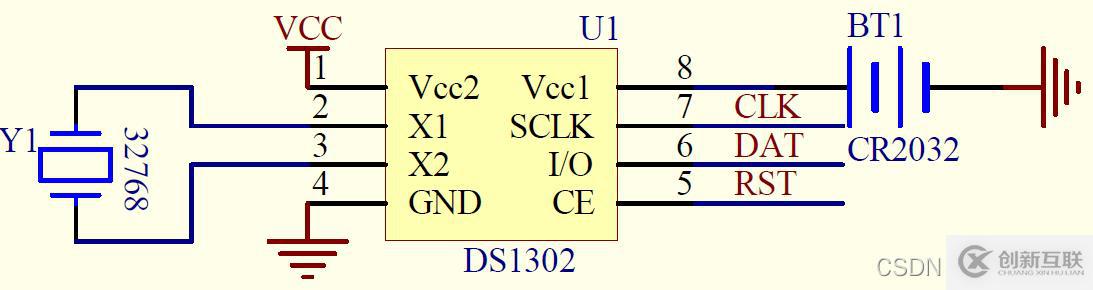

DS1302電路圖如下：
在這里插入圖片描述

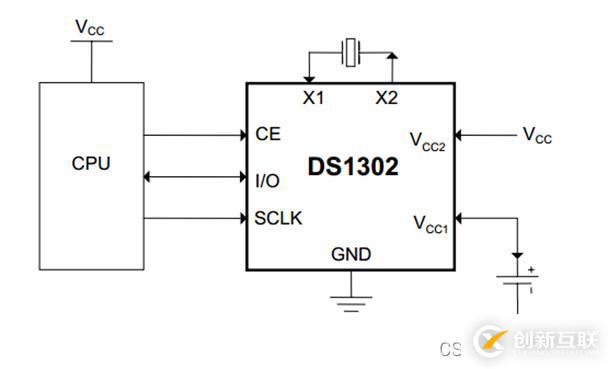

其內部結構框圖如下：
在這里插入圖片描述

引腳名作用
VCC2主電源
VCC1備用電池
GND電源接地
X1,X232.768kHz晶振
CE芯片使能
IO數據輸入/輸出
SCLK串行時鐘
三、寄存器定義

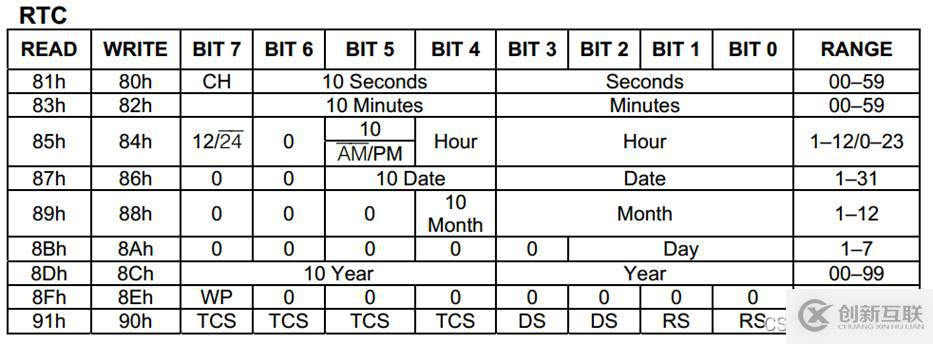

相關寄存器如下：
在這里插入圖片描述
其中，第一行的CH表示時鐘暫?？刂莆唬?表示時鐘暫停，置0表示時鐘靜止；倒數第二行的WP表示write protect（寫保護），置1表示寫入操作無效；最后一行的TCS用于控制涓流充電，一般不進行設置，其他部分放在第四章進行介紹。

四、命令字

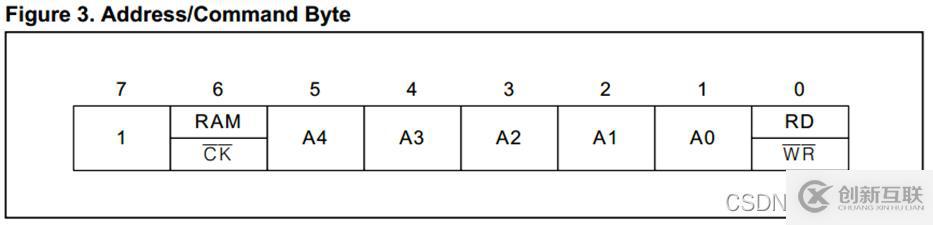

命令字如下：
在這里插入圖片描述

  • 第0位表示讀還是寫（置1表示讀，置0表示寫）；
  • 第1-5位表示地址（秒地址為0，分鐘地址為10，…）；
  • 第6位表示操作RAM還是時鐘CK（置1表示操作RAM，置0表示操作CK）；
  • 第7位：固定為1；

舉個例子，對時鐘操作、秒地址操作、讀：
10000001（0x81）
對時鐘操作、秒地址操作、寫：
10000000（0x80）
這與上方第三章寄存器中的讀地址和寫地址是對應的。

五、時序圖與數據讀寫

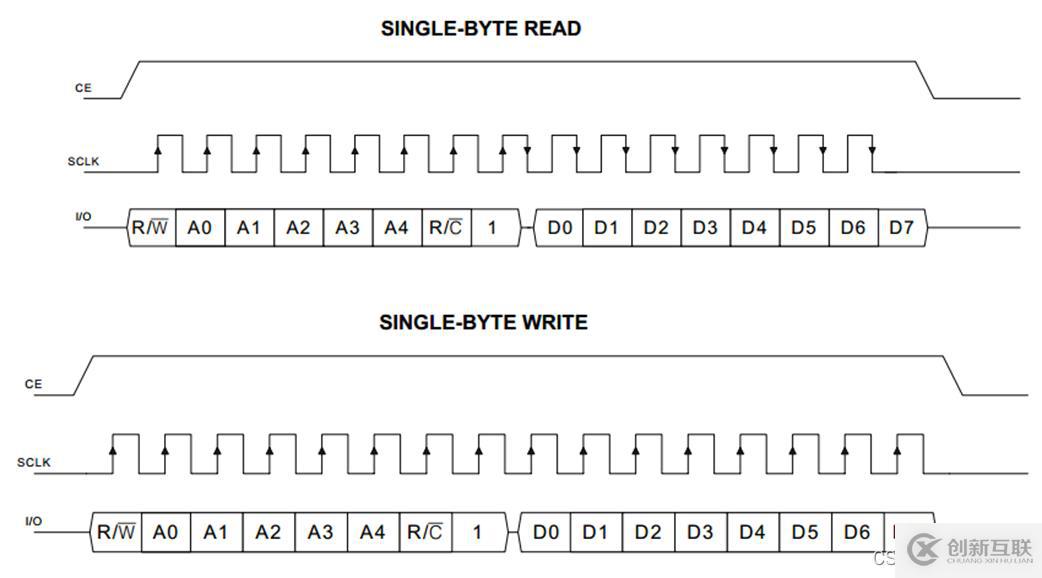

時序圖：
在這里插入圖片描述
三個引腳：CE（使能端）、SCLK（時鐘）和I/O（數據）。

規定：在時鐘的上升沿，I/O口的數據將會被寫入，在時鐘的下降沿，時鐘芯片的數據將會被讀出。

5.1 單字節寫步驟（Write）

Step1：將CE置1；
Step2：命令字（I/O）發兩個字節：第一個字節是命令字（先發最低位R/W），第二個字節是數據；【一位一位依次發送】
Step3：SCLK給上升沿，將命令字最低位寫入單片機；
Step4：將SCLK置回0；
Step5：SCLK給上升沿，將命令字次低位寫入單片機；
Step6：將SCLK置回0；
…（依次循環8次）
Step7：SCLK給上升沿，將數據最低位寫入單片機；
Step8：將SCLK置回0；
Step9：SCLK給上升沿，將數據次低位寫入單片機；
Step10：將SCLK置回0；
…（依次循環8次）
Step11：將CE置0；
（每個上升沿寫入數據）

代碼示例：

//單字節寫,Command為命令字(地址)，Data為要寫入的數據
void DS1302_WriteByte(unsigned char Command,Data){unsigned char i;
	DS1302_CE=1;
	for(i=0;i<8;i++){DS1302_IO=Command&(0x01<DS1302_IO=Data&(0x01<
5.2 單字節讀步驟（Read）

Step1：將CE置1；
Step2：命令字（I/O）發兩個字節：第一個字節是命令字（先發最低位R/W），第二個字節是數據；【一位一位依次發送】
Step3：SCLK給上升沿，將命令字最低位寫入單片機；
Step4：將SCLK置回0；
Step5：SCLK給上升沿，將命令字次低位寫入單片機；
Step6：將SCLK置回0；
…（依次循環8次）
Step7：SCLK給下降沿，將數據最低位讀出；
Step8：將SCLK置回0；
Step9：SCLK給下降沿，將數據次低位讀出；
Step10：將SCLK置回0；
…（依次循環8次）
Step11：將CE置0；
Step12：將I/O置0；
（每個下降沿讀出數據）

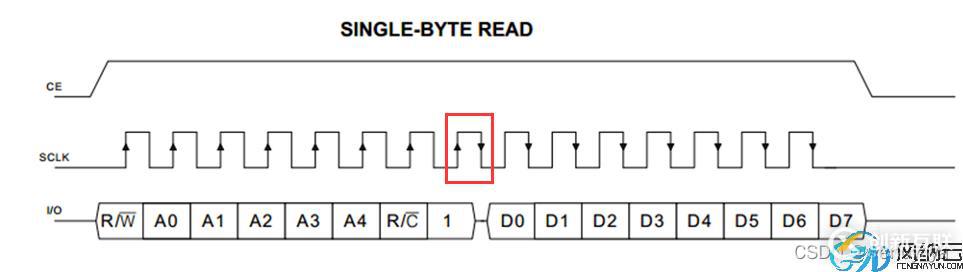

【注意】：需要注意的是，從上述時序圖中可以看出，單字節寫（Write）有16個脈沖，而單字節讀（Read）只有15個脈沖，因?yàn)楫?dāng)最后一個命令字的上升沿之后的下降沿?cái)?shù)據馬上就讀出來了，如下圖所示。
在這里插入圖片描述

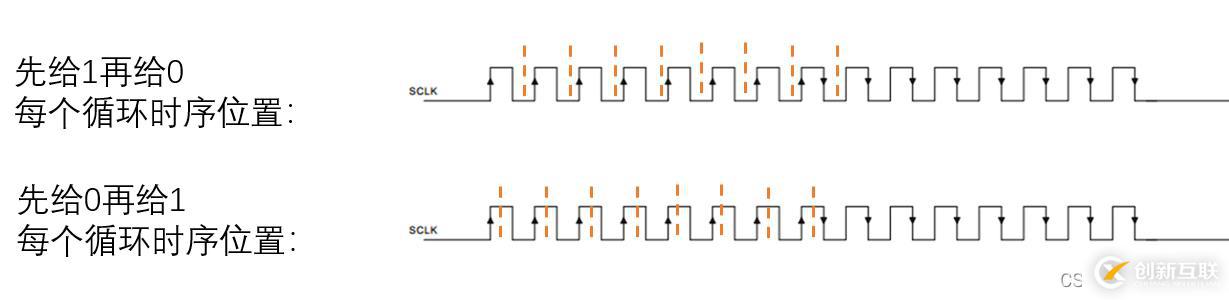

因此這里編寫代碼時需要調整順序，對DS1302_SCLK先給0再給1，正好進行切分：
在這里插入圖片描述

代碼示例：

//DS1302讀一個字節，Command為命令字(地址)，Data為讀出的數據
unsigned char DS1302_ReadByte(unsigned char Command){unsigned char i,Data=0x00;
	DS1302_CE=1;
	for(i=0;i<8;i++){DS1302_IO=Command&(0x01<DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data=Data|(0x01<
六、BCD碼 6.1 問題描述

Question：在利用DS1302進行操作時，假設我們對秒（0x80）寫入初始值1（Data=0x01），每隔一秒它會進行+1，但是當它加到9之后，馬上變成16了，這是什么原因呢？
（1——>2——>…——>8——>9——>16——>17——>…）

這里要引入BCD碼的概念。
DS1302寄存器數據不是以二進制進行存儲的，而是以BCD碼進行存儲的。
BCD碼（Binary Coded Decimal?），用4位二進制數來表示1位十進制數。

例：0001 0011表示13，1000 0101表示85，0001 1010不合法（因?yàn)?010無法表示十進制數）

在十六進制中的體現：0x13表示13，0x85表示85，0x1A不合法

6.2 問題原因

現象的原因：在BCD碼中，0000 1001表示數字9，而0001 0000表示數字10，而0001 0000轉為十進制數字為16，因此才會在這里造成突變。

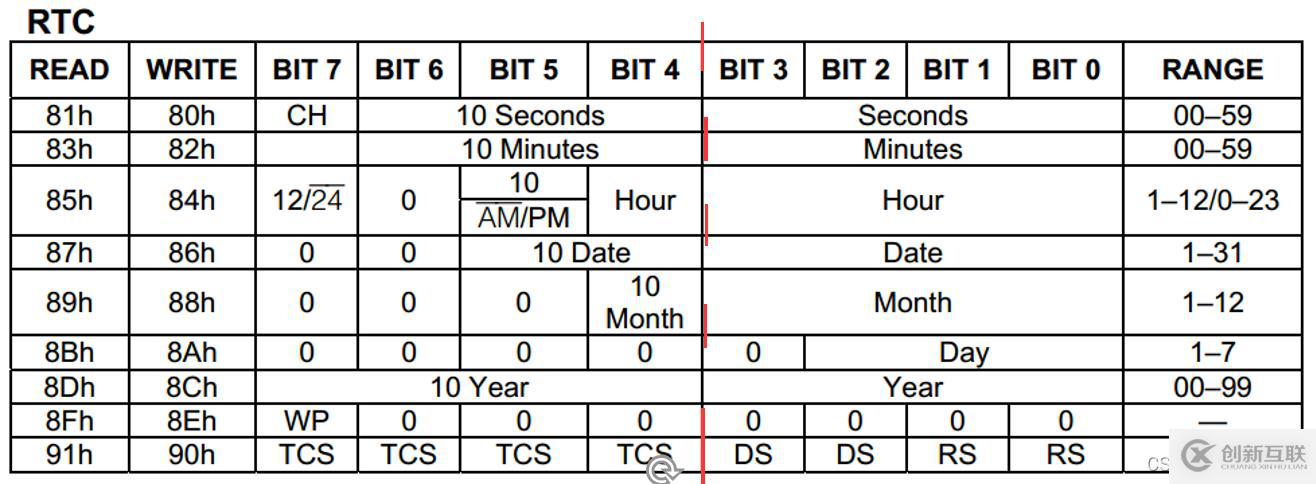

再回過頭來看一下寄存器，0-3位存的是秒，4-6位存的是10秒。
在這里插入圖片描述

6.3 解決方案

DS1302寫數據時需要將十進制數據轉為BCD碼的形式，讀數據時需要將BCD碼轉為十進制數據形式。
BCD碼轉十進制：DEC=BCD/16*10+BCD%16; （2位BCD）
十進制轉BCD碼：BCD=DEC/10*16+DEC%10; （2位BCD）

解釋?zhuān)築CD/16表示將數據的高四位取出（作為十位），BCD%16表示將低四位取出（作為個位）。

參考：以上相關圖片和資源均參考自DS1302時鐘芯片的數據手冊，關于中英文相關數據手冊可以參考資源：https://download.csdn.net/download/didi_ya/85170337

ok，以上便是本文的全部?jī)?nèi)容了，如果對你有所幫助，記得點個贊喲~
