1，
我們在計算環境光的時候，光的強度是唯一的影響因素。然后處理漫射光的時候公式中加入了光的方向參數。
鏡面反射包含了上面所有的綜合因素并且添加了一個新的元素：觀察者的位置。
鏡面反射時光以一定角度照射到物體表面，同時會在法線的另一側對稱的角度上反射出去，如果觀察者剛好在反射光線的路徑上那么就會看到格外強烈的光線。

鏡面反射最終的結果是物體在從某個角度看上去會十分明亮，而移動開后這個光亮又會消失?，F(xiàn)實中好的鏡面反射的例子是金屬物體，這些物體有時候看上去由于太亮了導致看不到他本來的顏色而是直接照向你眼睛的白色的亮光。但這種屬性在其他的一些材料上是沒有的（比如：木頭）。很多東西根本不會發光，不管光源從什么角度照射以及觀察者在什么位置。所以，鏡面反射光的存在更取決于反射物體的材料性質而不是光源本身。

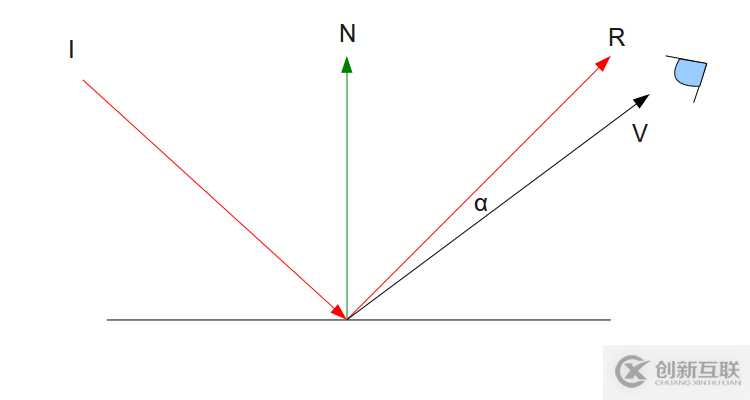

'I' 是入射光
'N' 是表面法線
'R' 反射光，和入射光'I'關于法線對稱，但方向相反
'V' 是從入射光和反射光交點處（入射點）到觀察者眼睛的向量，表示觀察者視線
'α' 反射光'R'和觀察者視線'V'的夾角

我們將使用夾角'α'來對鏡面反射光現象進行建模。有一點可以看出當觀察者視線和反射光重合時（夾角為0），反射光的強度大。觀察者慢慢從反射光'R'移開時，夾角慢慢變大，而我們希望隨著角度增大反射光要慢慢衰弱。明顯，這里又要使用差積運算來計算夾角'α'的余弦值了，這個值將作為計算鏡面反射光公式的反射參數。當'α'為0時余弦值為1，這是我們反射參數的大值。隨著夾角'α'增大余弦值慢慢減小，直到夾角達到90度時就徹底沒有鏡面反射的效果了。當然，夾角大于90度時余弦值為負，也沒有任何反射效果，也就是觀察者不在反射光的路徑范圍內。

我們要用到'R'和'V'來計算夾角'α'。'V'可以通過世界坐標系中觀察者位置和光的入射點位置的差計算得到。camera已經在世界空間進行維護了，我們只需要將它的位置傳給shader著色器。
另外上面的圖是經過簡化了的模型，光在物體表面只有一個入射點（事實上不是，這里只是為了好分析）。
事實上，整個三角形都被點亮了（假設它面向光源），因此我們要計算每一個像素的鏡面反射效果（和漫反射光的計算一樣）。
我們必須要知道每個像素在世界空間的位置，這個不難：可以將頂點變換到世界空間，讓光柵器對像素的世界空間位置進行插值并將結果傳給片段著色器。事實上，這個和之前教程中對法線的處理操作是一樣的。

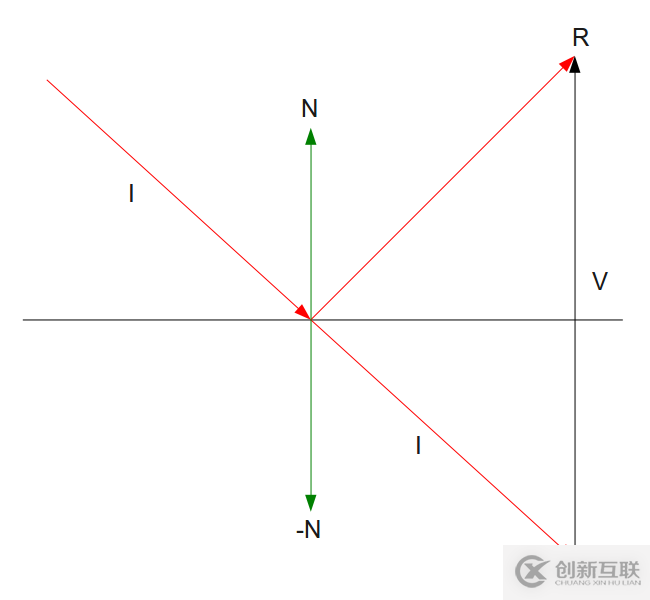

最后是要使用'I'向量（由應用傳給shader）來計算反射光線'R'。如下圖：

首先要強調向量沒有起點的概念，所有方向相同且長度相同的向量都是同一個向量。
因此，圖中將入射光向量'I'復制到表面下面位置向量本身是不變的。
目標是求向量'R'，根據向量的加法，'R'等于'I'+'V'。

'I'是已知的，所以我們要求'V'。
注意法線'N'的反向向量為'-N'， 計算'I'和'-N'的點積可以得到'I'在'-N'上的投影，這也是'V'的模長度的一半。
另外'V'和'N'的方向是相同的，所以只要用計算的那個投影長度乘以單位向量'N'再乘以2就是向量'V'了。

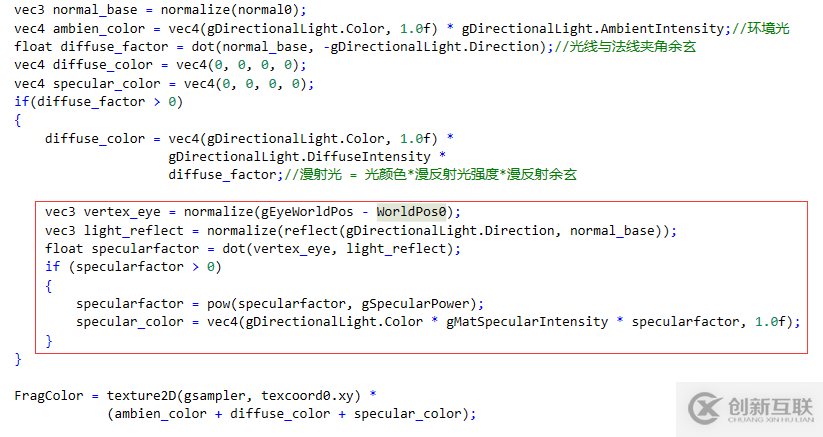

GLSL提供了一個叫做'reflect'的內部函數就是做的上面這個計算?？梢钥聪旅孢@個函數在shader中的用法。這里得出計算鏡面反射的最終公式：

開始先是將光的顏色和物體表面的顏色相乘，這個和在計算環境光以及漫反射光時一樣。得到的結果再和材料的鏡面反射強度參數（'M'）相乘。如果材料沒有反射性能，比如木頭，那么鏡面反射參數就為0，整個公式的結果也就為0了，而像金屬這種發光材料鏡面反射能力就會很強。之后再乘以光線和觀察者視線夾角的余弦值，這也是最后一個調整鏡面反射光強度的參數（'鏡面參數'或者叫做'發光參數'）。

這三個參數都是獨立于光線本身的，因為當同一束光照到不同的材料上（比如：木頭和金屬）時會有不同的反射發光效果。
目前對材料屬性的使用模型還是很局限的，同一個繪制回調的所有三角形會得到這些屬性的一樣的值。如果同一個模型的不同部分的三角形圖元是不同的材料，這樣就不合理了。在后面的教程中講關于mesh網格的加載時我們會在一個模塊中產生不同的鏡面參數值并作為頂點緩沖器的一部分（而不是shader的一個參數），這樣我們就可以在同一個繪制回調中使用不同的鏡面光照參數來處理三角形圖元。

2，

上面頂點著色器多了最后一行代碼，世界變換矩陣（之前用來變換法線的那個世界變換矩陣）這里用來將頂點的世界坐標傳給片段著色器。
