首先說明運動仿真是比較直觀的展現所建運動模型的運動，且可以通過運動仿真，計算出各構件的運動參數，如速率，加速度等。也可生成指定構件在參與運動過程中的軌跡，便于分析。

要在SolidWorks中進行仿真，需要在【工具】→【插件】中勾選SolidWorksMotion。以便進行后續運動仿真。如下圖

接下來，本次以一個吸盤移動仿真為例，介紹運動仿真

模型如上圖，軌道上連接移動平面，吸盤套筒置于中間，吸盤可在套筒內上下滑動。平面可前后移動。

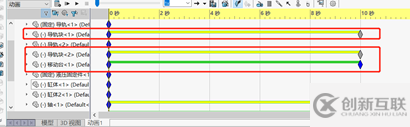

裝配完成之后（注意：裝配過程中，活動部件，導軌，吸盤一定要通過距離來約束，例如：導軌活塞桿到活塞桿套筒前端距離65mm，吸盤部分也按類似方法約束裝配），點擊左下方的【運動算例】，并選擇【Motion分析】，圖示各色的菱形稱為“鍵碼”，用于控制所對應的各構件的運動參與狀態，以及所參與的時間，由下方左圖看出，帶有黃色條的表示參與運動，長度是表示參與運動的時間長短。（鼠標置于鍵碼上，單擊右鍵設置時間；也可以通過鼠標拖動鍵碼，置于一個新的位置，設置其起始時間。）

為完成上述吸盤運動過程，需要通過設置各鍵碼位置。

導軌鍵碼設置：拖動鍵碼至一個新位置（如10s處），此時在新鍵碼處改動裝配時所約束的距離（如，裝配時為65，現改為150，以不超出套筒長度為限）

吸盤的鍵碼按同樣方法設置，只是吸盤運動的起始時間要在導軌動作完成之后，因此，需要拖動兩次鍵碼。

接下來是回程運動，大概大家也能猜到。

對，就是在設置鍵碼在一個新的時間段讓它約束距離到原來的位置。

設置完成后，點擊下圖所示圖標運行，即可看到運行結果。
