如何在Android項目中實現一個3D立體旋轉效果
本文章向大家介紹如何在Android項目中實現一個3D立體旋轉效果，主要包括如何在Android項目中實現一個3D立體旋轉效果的使用實例、應用技巧、基本知識點總結和需要注意事項，具有一定的參考價值，需要的朋友可以參考一下。
杏花嶺網站建設公司創新互聯公司,杏花嶺網站設計制作，有大型網站制作公司豐富經驗。已為杏花嶺成百上千家提供企業網站建設服務。企業網站搭建\外貿網站建設要多少錢，請找那個售后服務好的杏花嶺做網站的公司定做！
Android是什么
Android是一種基于Linux內核的自由及開放源代碼的操作系統，主要使用于移動設備，如智能手機和平板電腦，由美國Google公司和開放手機聯盟領導及開發。

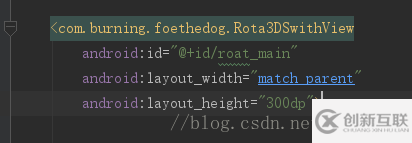

使用方式
此空間繼承與FrameLayout

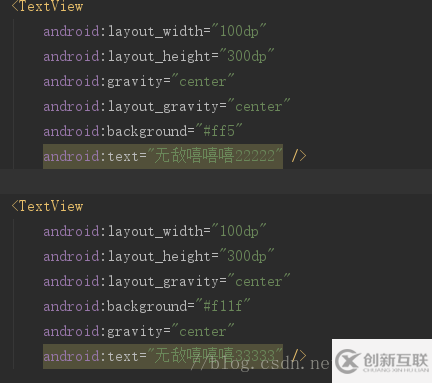

子空間直接添加如同framelayout 相同 如要如圖效果 唯一要求子空間必須位于父控件中心且寬高等大小 為了方便擴展而做 如有其他需求可自行更改 （注 所有子控件 最好添加上背景 由于繪制機制和動畫原因 沒有背景會有部分重貼） 內部子view 可為 任意ViewGroup 。 弱使用過程中遇見任何BUG 歡迎提出。
三 實現原理
實現原理由Camera 與Maxtrix 組合修改View的繪制而得 具體Camera 與Maxtrix 的變換 過程請自行搜索。 在此不班門弄斧。
具體修改有
@Override
protected void dispatchDraw(Canvas canvas) {
int indexleft = getWidth() / 2;//中間顯示視圖 ----左邊的位置
int postTranslateX = rotationX * childWith / 2 / rotation;//設-----定邊移動 距離
//定點 又稱頂點
// chilDrawforCamera(canvas, postTranslateX, indexleft, 3);//預繪制 的 縣繪制 防止遮擋
for (int i = 0; i < 4; i++)
chilDrawforCamera(canvas, postTranslateX, indexleft, i);
if (!isTouch)
handler.sendEmptyMessageDelayed(1, 100);
}重新編寫 dispathDraw() 從而達到 不必要去修改子view的內容 而添加擴展性
具體變換包括
private void chilDrawforCamera(Canvas canvas, int postTranslateX, int indexleft, int i) {
canvas.save();
mCamera.save();
mMaxtrix.reset();
mCamera.translate(postTranslateX, 0, 0);
mCamera.rotateY(rotationX);
mCamera.translate(postTranslateX, 0, 0);
if (postTranslateX == 0) {
if (isright)
setCameraChange(childWith, rotation, i);
else
setCameraChange(-childWith, -rotation, i);
} else if (postTranslateX > 0) {
setCameraChange(childWith, rotation, i);
} else if (postTranslateX < 0) {
setCameraChange(-childWith, -rotation, i);
}
mCamera.getMatrix(mMaxtrix);
mCamera.restore();
mMaxtrix.preTranslate(-indexleft, -getHeight() / 2);//指定在 屏幕上 運行的棱 是哪一條
mMaxtrix.postTranslate(indexleft, getHeight() / 2);//運行路徑
canvas.concat(mMaxtrix);
//繪制
View childAt = getChildAt((swithView(i) + 2 * getChildCount()) % getChildCount());
drawChild(canvas, childAt, 0);
canvas.restore();
}指定需要繪制的子view 先后順序以及哪些子view
private int swithView(int i) {
int k = 0;
switch (i) {
case 0:
if (isright)
k = index - 2;
else
k = index + 2;
break;
case 1:
if (isright)
k = index + 1;
else
k = index - 1;
break;
case 2:
if (isright)
k = index - 1;
else
k = index + 1;
break;
case 3:
k = index;
break;
}
return k;具體的網上其他 類似效果到底有什么不同于優勢在此不多做描述 實現方式上有哪些不同 嗯 下次有空再細說（由于需要大量圖文描述 3D的變換過程才講的清楚，有些間隔的時間也稍長 只記得大概的思路過程）。
private void setCameraChange(int translate, int roat, int i) {
switch (i) {
case 0:
//預繪制 的VIEW
mCamera.translate(-translate / 2, 0, 0);
mCamera.rotateY(-roat);
mCamera.translate(-translate / 2, 0, 0);
mCamera.translate(-translate / 2, 0, 0);
mCamera.rotateY(-roat);
mCamera.translate(-translate / 2, 0, 0);
break;
//當前位置兩側的View
case 1:
mCamera.translate(translate / 2, 0, 0);
mCamera.rotateY(roat);
mCamera.translate(translate / 2, 0, 0);
break;
case 2:
mCamera.translate(-translate / 2, 0, 0);
mCamera.rotateY(-roat);
mCamera.translate(-translate / 2, 0, 0);
break;
//最后繪制 當前顯示位置 防止 被遮擋
case 3:
mCamera.rotateY(0);
break;
}
}其他剩下的就是 index 選中切換 以及滑動內容 和分發修改等。demo下載 有分的相關小伙伴就下載提供一些 沒有的就github 下載吧。
整個類復制也可以
package com.burning.foethedog;
import android.content.Context;
import android.graphics.Camera;
import android.graphics.Canvas;
import android.graphics.Matrix;
import android.os.Handler;
import android.os.Message;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.widget.FrameLayout;
/**
* Created by burning on 2017/5/2.
* When I wrote this, only God and I understood what I was doing
* Now, God only knows
* -------------------------//┏┓ ┏┓
* -------------------------//┏┛┻━━━┛┻┓
* -------------------------//┃ ┃
* -------------------------//┃ ━ ┃
* -------------------------//┃ ┳┛ ┗┳ ┃
* -------------------------//┃ ┃
* -------------------------//┃ ┻ ┃
* -------------------------//┃ ┃
* -------------------------//┗━┓ ┏━┛
* -------------------------//┃ ┃ 神獸保佑
* -------------------------//┃ ┃ 代碼無BUG！
* -------------------------//┃ ┗━━━┓
* -------------------------//┃ ┣┓
* -------------------------//┃ ┏┛
* -------------------------//┗┓┓┏━┳┓┏┛
* -------------------------// ┃┫┫ ┃┫┫
* -------------------------// ┗┻┛ ┗┻┛
*/
public class Rota3DSwithView extends FrameLayout {
Camera mCamera;
Matrix mMaxtrix;
public Rota3DSwithView(Context context) {
super(context);
initRoat3D();
}
private void initRoat3D() {
mCamera = new Camera();
mMaxtrix = new Matrix();
setWillNotDraw(false);
}
public Rota3DSwithView(Context context, AttributeSet attrs) {
super(context, attrs);
initRoat3D();
}
public Rota3DSwithView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
initRoat3D();
}
public Rota3DSwithView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
super(context, attrs, defStyleAttr, defStyleRes);
initRoat3D();
}
int childWith;
@Override
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
childWith = getChildAt(0).getMeasuredWidth();
super.onLayout(changed, left, top, right, bottom);
}
//攝像機 為點光源 正真的直角 反而看起來 并不是直角
static int rotation = 60;// 設定外角
int rotationX = 00;
int index = 0;
@Override
protected void dispatchDraw(Canvas canvas) {
int indexleft = getWidth() / 2;//中間顯示視圖 ----左邊的位置
int postTranslateX = rotationX * childWith / 2 / rotation;//設-----定邊移動 距離
//定點 又稱頂點
// chilDrawforCamera(canvas, postTranslateX, indexleft, 3);//預繪制 的 縣繪制 防止遮擋
for (int i = 0; i < 4; i++)
chilDrawforCamera(canvas, postTranslateX, indexleft, i);
if (!isTouch)
handler.sendEmptyMessageDelayed(1, 100);
}
private void setCameraChange(int translate, int roat, int i) {
switch (i) {
case 0:
//預繪制 的VIEW
mCamera.translate(-translate / 2, 0, 0);
mCamera.rotateY(-roat);
mCamera.translate(-translate / 2, 0, 0);
mCamera.translate(-translate / 2, 0, 0);
mCamera.rotateY(-roat);
mCamera.translate(-translate / 2, 0, 0);
break;
//當前位置兩側的View
case 1:
mCamera.translate(translate / 2, 0, 0);
mCamera.rotateY(roat);
mCamera.translate(translate / 2, 0, 0);
break;
case 2:
mCamera.translate(-translate / 2, 0, 0);
mCamera.rotateY(-roat);
mCamera.translate(-translate / 2, 0, 0);
break;
//最后繪制 當前顯示位置 防止 被遮擋
case 3:
mCamera.rotateY(0);
break;
}
}
boolean isright = false;
Handler handler = new Handler() {
@Override
public void handleMessage(Message msg) {
switch (msg.what) {
case 1:
if (isTouch)
return;
if (isright)
rotationX++;
else
rotationX--;
if (Math.abs(rotationX) == rotation) {
rotationX = 0;
index = index % getChildCount();
if (isright)
index--;
else
index++;
}
Rota3DSwithView.this.invalidate();
break;
}
}
};
private void chilDrawforCamera(Canvas canvas, int postTranslateX, int indexleft, int i) {
canvas.save();
mCamera.save();
mMaxtrix.reset();
mCamera.translate(postTranslateX, 0, 0);
mCamera.rotateY(rotationX);
mCamera.translate(postTranslateX, 0, 0);
if (postTranslateX == 0) {
if (isright)
setCameraChange(childWith, rotation, i);
else
setCameraChange(-childWith, -rotation, i);
} else if (postTranslateX > 0) {
setCameraChange(childWith, rotation, i);
} else if (postTranslateX < 0) {
setCameraChange(-childWith, -rotation, i);
}
mCamera.getMatrix(mMaxtrix);
mCamera.restore();
mMaxtrix.preTranslate(-indexleft, -getHeight() / 2);//指定在 屏幕上 運行的棱 是哪一條
mMaxtrix.postTranslate(indexleft, getHeight() / 2);//運行路徑
canvas.concat(mMaxtrix);
//繪制
View childAt = getChildAt((swithView(i) + 2 * getChildCount()) % getChildCount());
drawChild(canvas, childAt, 0);
canvas.restore();
}
private int swithView(int i) {
int k = 0;
switch (i) {
case 0:
if (isright)
k = index - 2;
else
k = index + 2;
break;
case 1:
if (isright)
k = index + 1;
else
k = index - 1;
break;
case 2:
if (isright)
k = index - 1;
else
k = index + 1;
break;
case 3:
k = index;
break;
}
return k;
}
boolean isTouch = false;
int downX = 0;
public boolean dispatchTouchEvent(MotionEvent event) {
//這里我們就 就只分發給當前index子View
isTouch = event.getAction() == MotionEvent.ACTION_MOVE;
if (!onInterceptTouchEvent(event)) {
index = index % getChildCount();
return getChildAt((index + getChildCount()) % getChildCount()).dispatchTouchEvent(event);
}
return super.dispatchTouchEvent(event);
}
int thisRx = 0;
int thisindex;
@Override
public boolean onInterceptTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
downX = (int) event.getX();
thisindex = index;
thisRx = rotationX;
break;
case MotionEvent.ACTION_MOVE:
if (Math.abs(event.getX() - downX) > 50) {
return true /*onTouchEvent(event)*/;
}
break;
}
return false;
}
@Override
public boolean onTouchEvent(MotionEvent event) {
int moveX = 0;
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
downX = (int) event.getX();
break;
case MotionEvent.ACTION_MOVE:
handler.removeCallbacksAndMessages(null);
// isTouch = true;
moveX = (int) event.getX() - downX;
int moveRx = thisRx + moveX * rotation * 2 / (getWidth() + 100);
isright = (moveRx > 0) ? true : false;
int addindex = moveRx / rotation;
index = thisindex - addindex;
rotationX = moveRx % rotation;
System.out.println("===thisRx===" + thisRx + "===moveRx===" + moveRx + "=========addindex=" + addindex);
Rota3DSwithView.this.invalidate();
break;
case MotionEvent.ACTION_UP:
System.out.println("===ACTION_UP===");
// isTouch = false;
handler.removeCallbacksAndMessages(null);
Rota3DSwithView.this.invalidate();
break;
}
return true;
}
public void destory() {
handler.removeCallbacksAndMessages(null);
handler = null;
}
}到此這篇關于如何在Android項目中實現一個3D立體旋轉效果的文章就介紹到這了，更多相關的內容請搜索創新互聯以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持創新互聯！
