    0x01 實驗器材

    TPYBoard v102 開發板 1塊（某寶上可以買到，價格不貴）
    0.96 寸OLED顯示屏（ssd1306） 1塊
    杜邦線 若干

    0x02 前期準備

    1、在font.py和ssd1306.py基礎上做的開發。

    2、在font.py中增加中文字模。

    font.py中已有英文、數字和符號的字符，我們需要做中文的字模添加到font.py中。

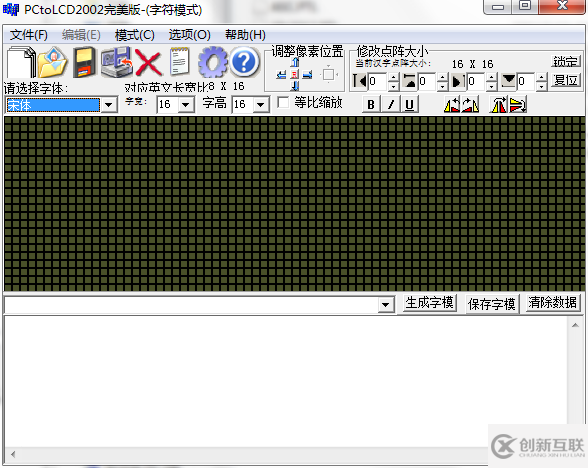

    2.1首先下載字模提取工具。

    解壓，雙擊運行PCtoLCD2002.exe。

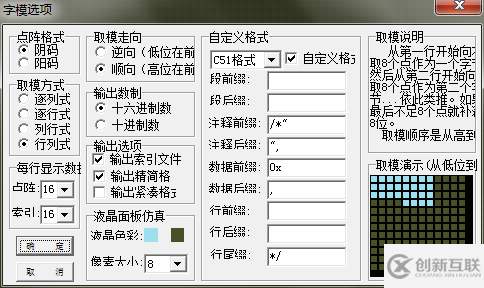

    2.2 頂端菜單欄，點擊[選項]按下方圖片設置，設置完畢后點擊[確定]保存設置。

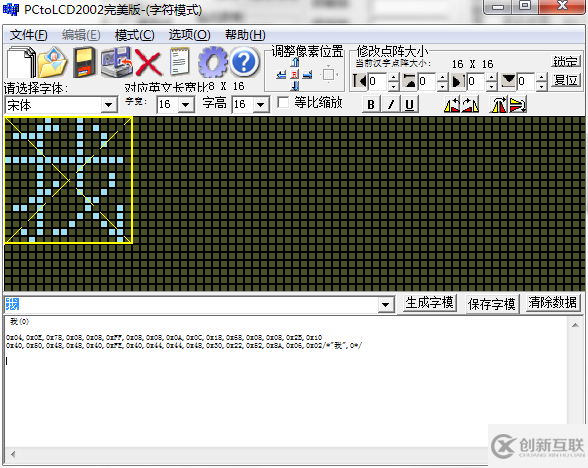

    2.2回到主界面，在輸入框中輸入“我”點擊[生成字模]。

    取得的字模數據如下：

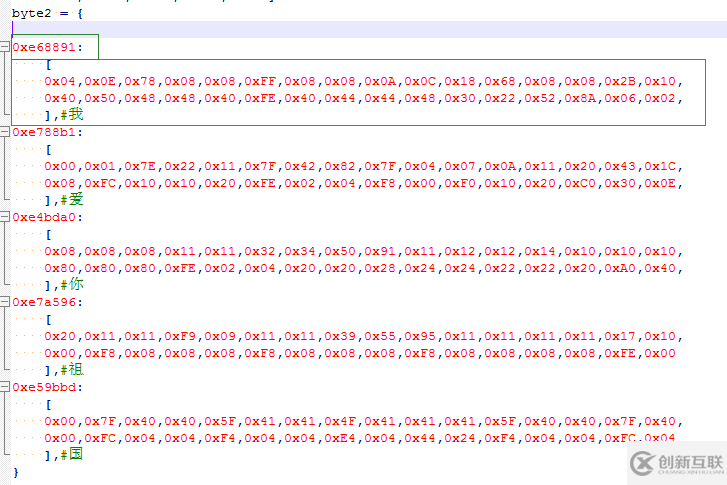

    2.2將取到的字模數據添加到font.py中。

    綠色框中是“我”的16進制utf-8編碼。

    在線工具：http://tool.lu/hexstr/

    參照以上方法，我依次添加了“我愛你祖國”這5個漢字的字模。

byte2 = {

0xe68891:
    [
    0x04,0x0E,0x78,0x08,0x08,0xFF,0x08,0x08,0x0A,0x0C,0x18,0x68,0x08,0x08,0x2B,0x10,
    0x40,0x50,0x48,0x48,0x40,0xFE,0x40,0x44,0x44,0x48,0x30,0x22,0x52,0x8A,0x06,0x02,
    ],#我
0xe788b1:
    [
    0x00,0x01,0x7E,0x22,0x11,0x7F,0x42,0x82,0x7F,0x04,0x07,0x0A,0x11,0x20,0x43,0x1C,
    0x08,0xFC,0x10,0x10,0x20,0xFE,0x02,0x04,0xF8,0x00,0xF0,0x10,0x20,0xC0,0x30,0x0E,
    ],#愛
0xe4bda0:
    [
    0x08,0x08,0x08,0x11,0x11,0x32,0x34,0x50,0x91,0x11,0x12,0x12,0x14,0x10,0x10,0x10,
    0x80,0x80,0x80,0xFE,0x02,0x04,0x20,0x20,0x28,0x24,0x24,0x22,0x22,0x20,0xA0,0x40,
    ],#你
0xe7a596:
    [
    0x20,0x11,0x11,0xF9,0x09,0x11,0x11,0x39,0x55,0x95,0x11,0x11,0x11,0x11,0x17,0x10,
    0x00,0xF8,0x08,0x08,0x08,0xF8,0x08,0x08,0x08,0xF8,0x08,0x08,0x08,0x08,0xFE,0x00
    ],#祖
0xe59bbd:
    [
    0x00,0x7F,0x40,0x40,0x5F,0x41,0x41,0x4F,0x41,0x41,0x41,0x5F,0x40,0x40,0x7F,0x40,
    0x00,0xFC,0x04,0x04,0xF4,0x04,0x04,0xE4,0x04,0x44,0x24,0xF4,0x04,0x04,0xFC,0x04
    ],#國
}

    1、在ssd1306.py 文件中增加了draw_chinese顯示中文的方法。

  def draw_chinese(self,ch_str,x_axis,y_axis):
    offset_=0
    y_axis=y_axis*8#中文高度一行占8個
    x_axis=127-(x_axis*16)#中文寬度占16個
    for k in ch_str:
        code = 0x00#將中文轉成16進制編碼
        data_code = k.encode("utf-8")
        code |= data_code[0]<<16
        code |= data_code[1]<<8
        code |= data_code[2]
        byte_data=font.byte2[code]
        for y in range(0,16):
            a_=bin(byte_data[y]).replace('0b','')
            while len(a_)<8:
                a_='0'+a_

            b_=bin(byte_data[y+16]).replace('0b','')
            while len(b_)<8:
                b_='0'+b_
            for x in range(0,8):
                self.set_pixel(x_axis-x-offset_,y+y_axis,int(a_[x]))#文字的上半部分
                self.set_pixel(x_axis-x-8-offset_,y+y_axis,int(b_[x]))#文字的下半部分
        offset_+=16

    github源碼地址：https://github.com/TPYBoard/developmentBoard/tree/master/TPYBoard-v10x-master/

    找到[20.學習OLED顯示中文]。

    0x03 硬件連接

    本次實驗使用OLED的SPI通訊方式，TPYBoard v102帶有2個SPI接口，我用的SPI1。

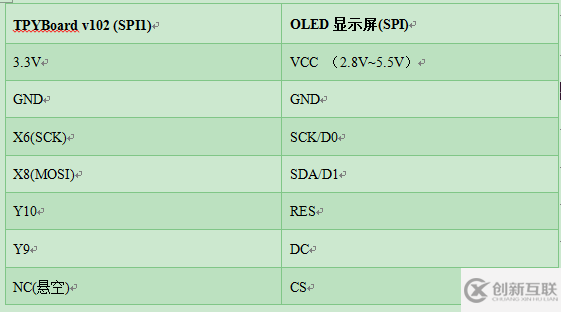

    具體接線方法如下：

    0x04 效果展示

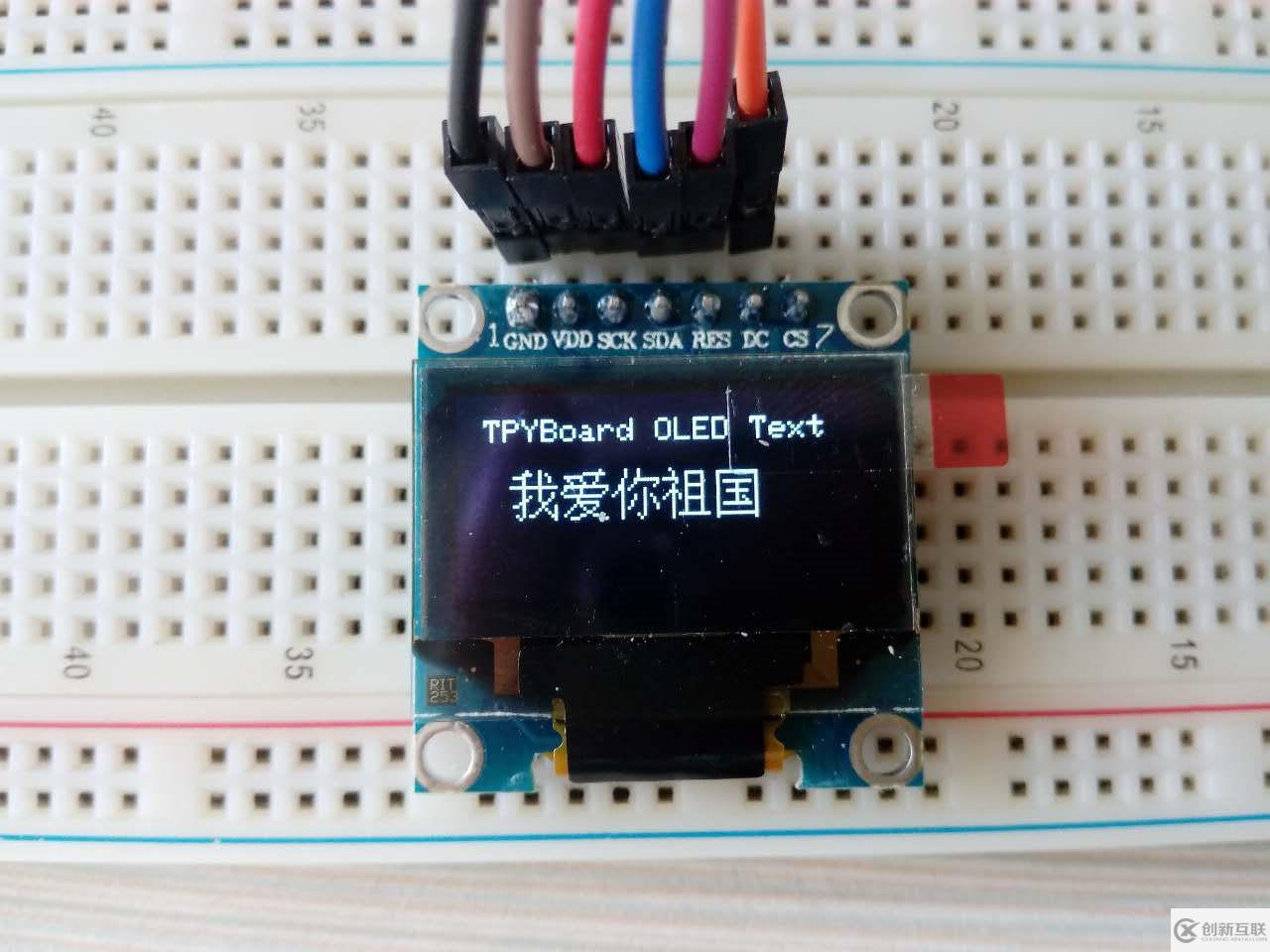

    硬件接線OK后，將源碼全部拷貝到TPYBaord v102加載的磁盤中，按下RST按鍵復位或者使用Putty軟件Ctrl+D軟復位，重新運行效果如下：
