一、實驗環境:
1、GNS3-1.3.10-all-in-one、VMware14、SecureCRT 8.0
二、實驗?zāi)繕?biāo):
1、實現VPC連接交換機的互聯互通;
2、實現VMware14連接GNS3中交換機的互聯互通;
三、VPC連接交換機的互聯互通實驗步驟:

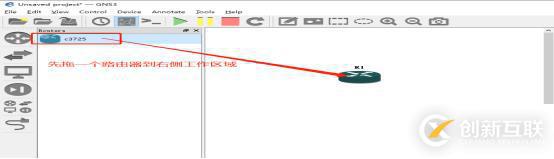

1、打開GNS3,拖動一個路由器到工作區;

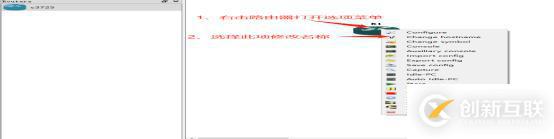

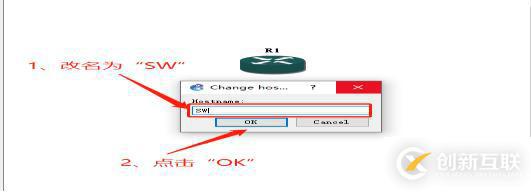

2、右擊圖標并點擊Change hostname;
3、將路由器名稱改為SW,交換機的簡稱;

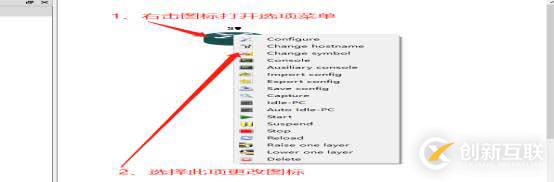

4、再右擊圖標并點擊Change symbol;

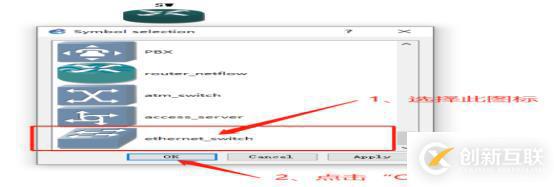

5、將圖標換成交換機圖標;

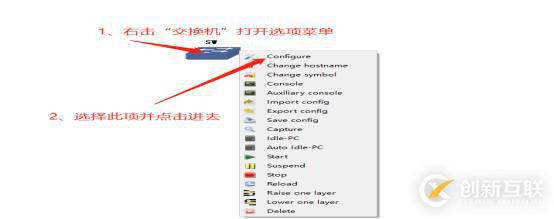

6、右擊交換機圖標,打開Conflgure;
7、點擊SW后選擇Slots,下拉箭頭選擇NM-16ESW;
8、點擊電腦圖標,拖兩臺VPC到工作區;

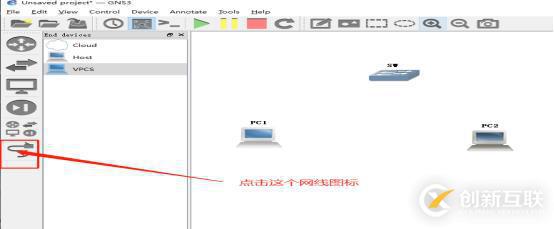

9、點擊這個網線圖標;
10、點擊PC1顯示網卡接口Ethernet0,選擇此接口連接SW;

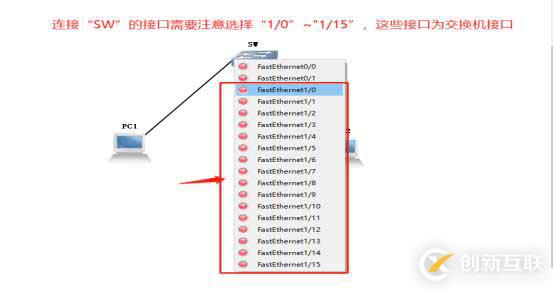

11、連接SW的FastEthernet1/0-1/15接口;

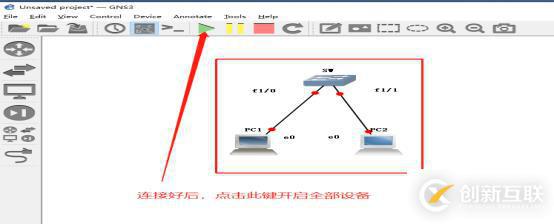

12、PC2同樣連接到SW,連接好后打開啟動鍵開啟所有設備;

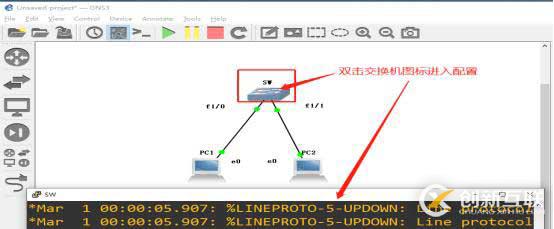

13、雙擊交換機進入配置界面;

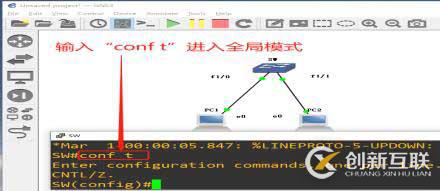

14、輸入conf t進入全局模式;

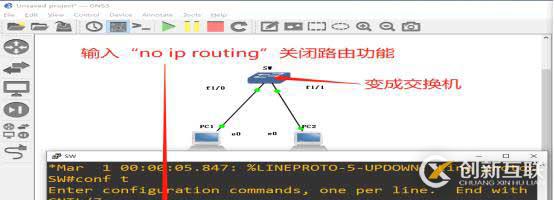

15、輸入no ip routing 關閉路由功能,這樣就徹底變成交換機了;

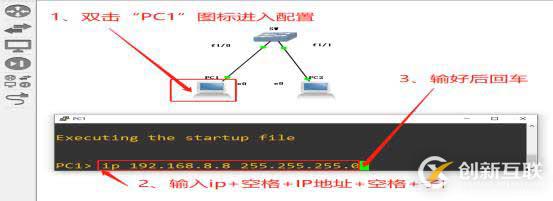

15、雙擊PC1圖標進入配置,輸入ip+IP地址+子網掩碼并回車;

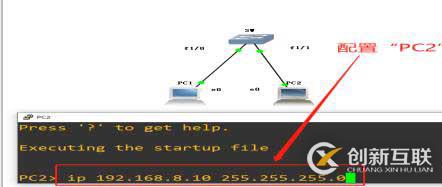

16、同樣的去配置PC2;
17、用PC1輸入ping+PC2 IP地址,就可以驗證PC1與PC2互聯互通了。

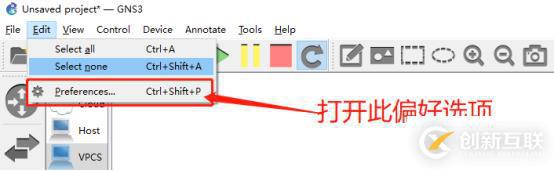

18、也可以用SecureCRT 8.0遠程終端來驗證實驗的效果,先將GNS3里的偏好設定打開;
19、點擊選擇控制臺應用程序選項,再選擇SecureCRT選項,然后點擊Set更新應用路徑;

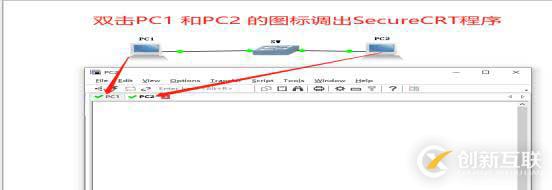

20、打開運行SecureCRT,再回到GNS3中雙擊PC1和PC2來調出SecureCRT終端程序;

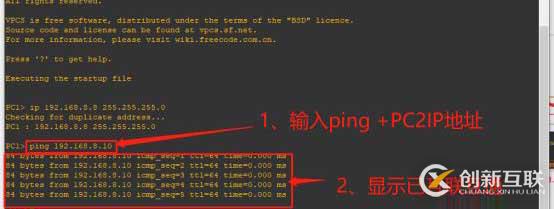

21、在PC1界面里輸入ping+PC2 的IP地址,就能看看到樓主PC2 的反饋信息了;
四、VMware14連接GNS3中交換機的互聯互通實驗步驟:

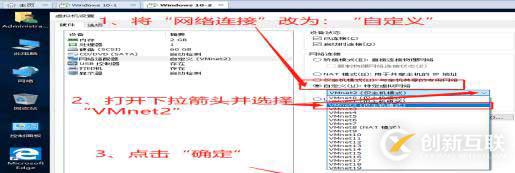

1、打開VMware,將一號機的網絡連接模式選成自定義中的VMnet1(僅主機模式);
2、將二號機的網絡連接選成自定義中的Vmnet2(僅主機模式);
3、右擊網絡打開屬性,選擇更改適配器設置;

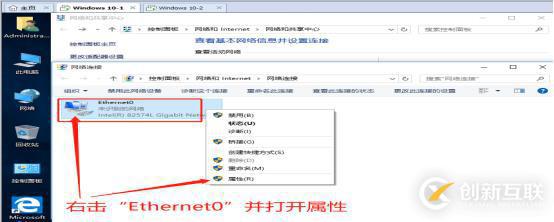

4、右擊網卡打開其屬性;

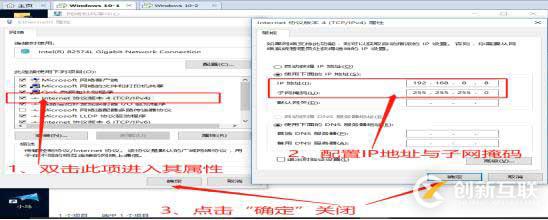

5、雙擊Internet協議進入配置,設定IP地址與子網掩碼;

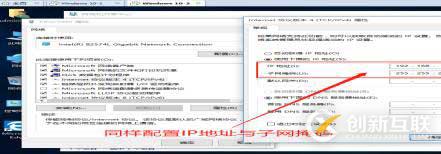

6、配置二號機的IP地址;

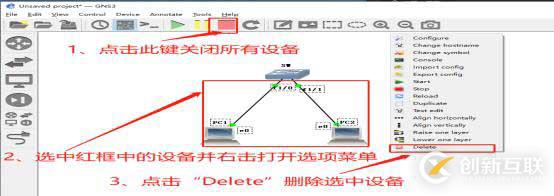

7、點擊停止鍵關停實驗設備,選中圖示中的設備并右擊刪除;

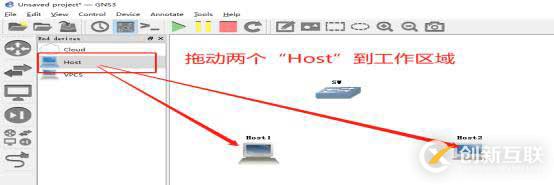

8、拖兩臺Host到工作區;

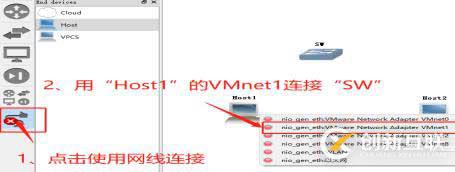

9、點擊網線,將Host1的VMnet1接口連接SW:
10、將Host1 的接口連接SW的1/0接口;

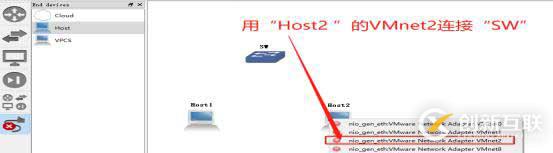

11、將Host2 的VMnet2接口連接SW;

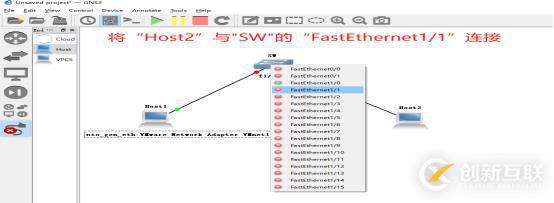

12、將Host2 的接口與SW的1/1接口連接;

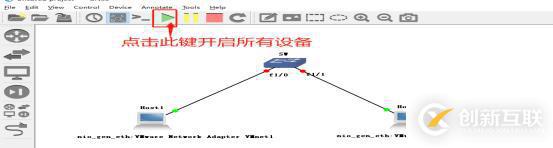

13、點擊啟動按鈕開啟所有設備;

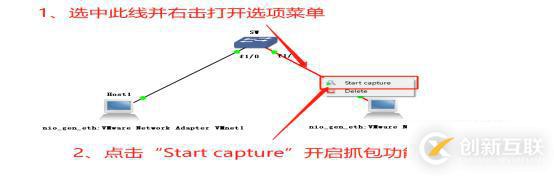

14、選擇二號機的連接線并右擊打開Start capture開啟抓包功能;

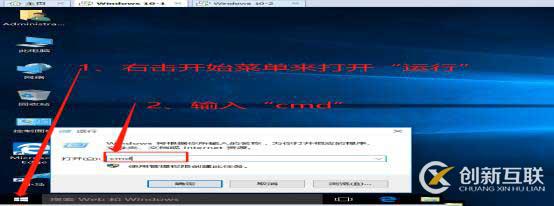

15、關閉所有虛擬機的防火墻,用戶一號打開命令提示符;

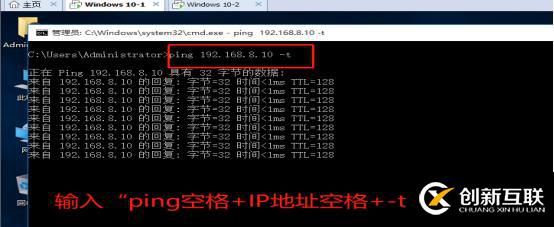

16、在命令提示符里輸入ping+二號機的IP地址+-t,長ping二號機,就能看到他們互聯互通了;

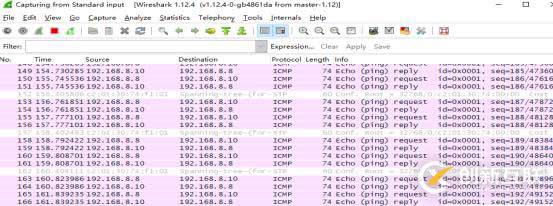

17、抓包功能捕獲的數據包;
到這里兩個實驗都成功完成。
